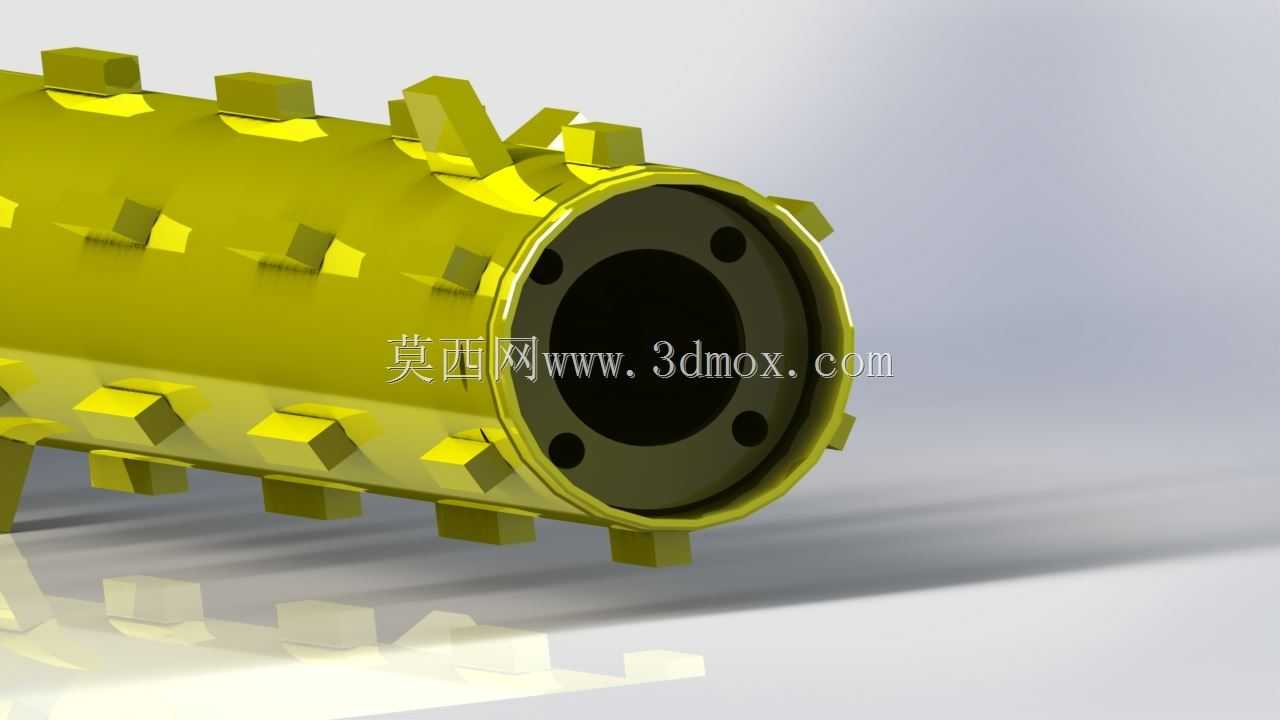

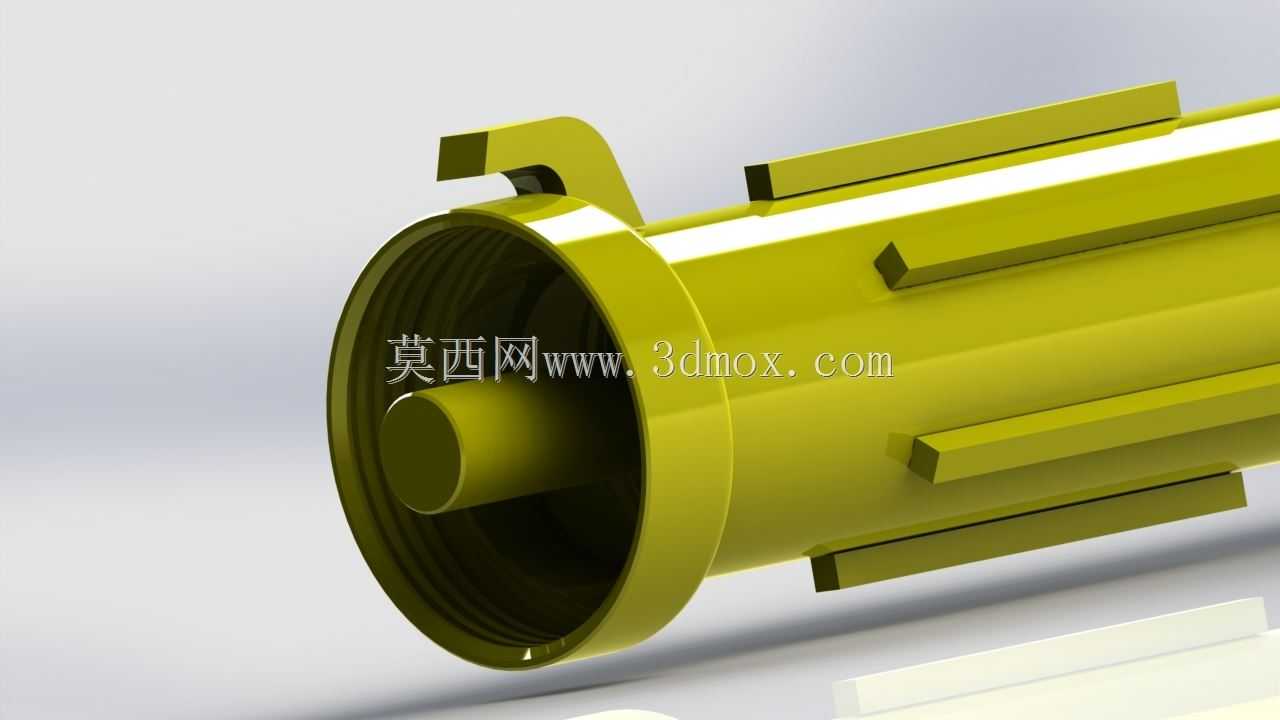

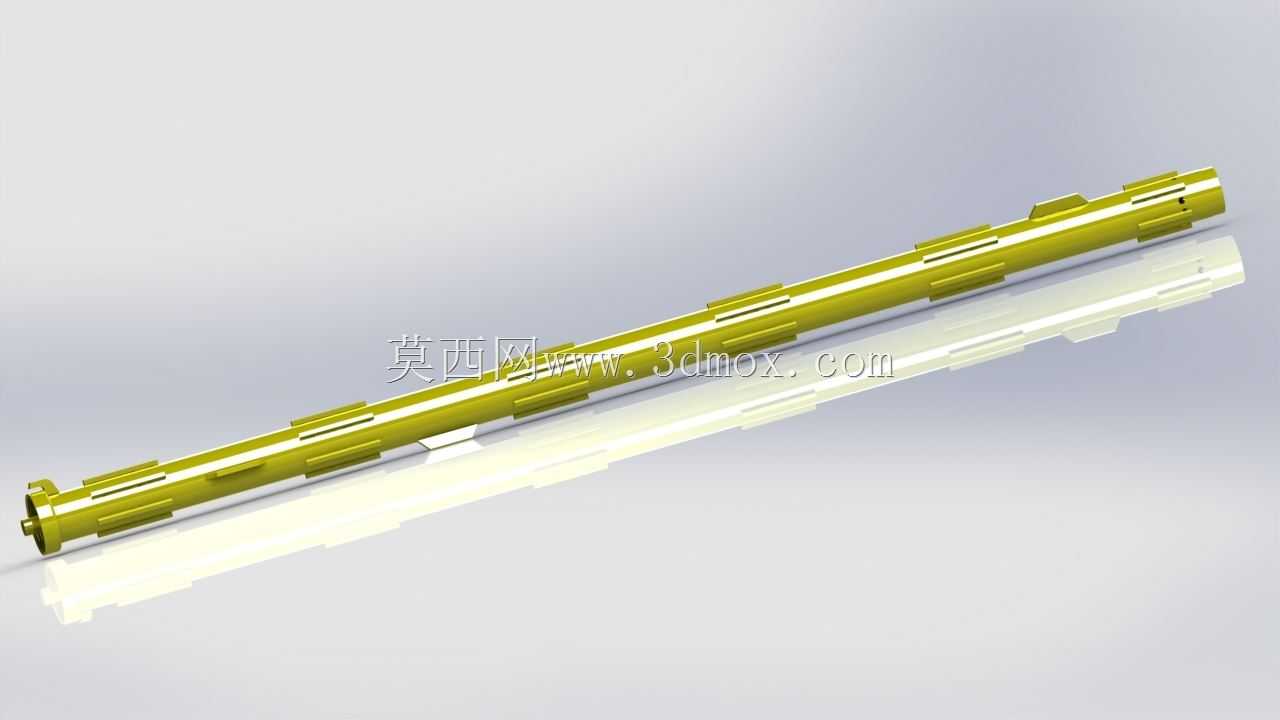

该结构为辊式破碎设备核心工作构件,主要应用于矿山物料破碎、生物质原料粉碎、建筑固废预处理等工况场景,承担对进入破碎腔的物料进行挤压、劈裂、冲击破碎的核心功能,适配中硬及以下脆性物料的粗碎、中碎作业环节,可根据不同物料的破碎粒度需求调整凸齿排布密度与齿形参数。从结构设计逻辑来看,整体采用中空圆筒式辊体设计,相较于实心辊结构可降低40%以上的整体自重,减少辊轴支撑端的径向载荷,降低传动系统的扭矩输出要求,同时中空内腔可预留冷却介质流道空间,适配长时间连续破碎作业时的辊体温升控制需求,避免高硬度物料连续摩擦导致辊体表面过热变形。辊体外壁均匀排布的凸齿采用一体化切削成型设计,齿根与辊体外壁做R3-R5的圆弧过渡处理,
避免应力集中导致的齿根断裂问题,凸齿的迎料面设计为15°倾斜角,可在接触物料时先施加劈裂分力再进行挤压破碎,相较于直面齿结构可降低22%左右的破碎冲击载荷,减少设备运行时的振动幅度。辊体两端设计有带均布螺栓孔的连接法兰,法兰端面与辊体轴线的垂直度公差控制在0.05mm以内,可通过高强度螺栓与辊轴端的连接盘实现刚性固定,安装时需保证辊体整体的径向圆跳动不超过0.1mm,避免运转时出现偏磨导致的齿面不均匀损耗。从安装边界尺寸来看,该辊体的有效工作长度可适配1200mm宽度的破碎腔,辊体外径为320mm,中空内腔直径为180mm,凸齿的凸起高度为35mm,相邻凸齿的周向间距为60mm,轴向齿排的错位角度为12°,
可保证破碎作业时整个辊面的受力均匀,避免出现局部物料卡滞的问题。凸齿的齿顶做2mm的倒角处理,可减少高硬度物料对齿顶的冲击崩损,提升构件的整体使用寿命,辊体与两端法兰的连接位置采用满焊结构,焊后做去应力退火处理,消除焊接残余应力,避免长期交变载荷下出现焊缝开裂问题。在实际工况适配中,该结构可根据破碎物料的硬度调整凸齿的表面热处理工艺,针对铁矿石、钢渣等高硬度物料可对齿面做堆焊耐磨层处理,表面硬度可达HRC60以上,针对煤炭、秸秆等中低硬度物料可采用调质处理即可满足使用要求,降低加工制造成本。辊体的中空内腔在不需要冷却的工况下可填充减震阻尼材料,进一步降低设备运行时的振动噪音,改善作业现场的工作环境。
安装时需保证两平行破碎辊的中心距根据出料粒度要求调整至对应尺寸,凸齿与对应辊面的间隙控制在10-25mm区间,避免间隙过小导致的齿面碰撞磨损,同时需保证两端轴承座的同轴度公差在0.1mm以内,避免辊体运转时出现附加弯矩导致的轴系疲劳损坏。
