带螺旋叶片的农用旋耕刀辊结构设计

　　该轴类耕作部件主要配套于小型手扶式旋耕整地设备，也可适配部分田园管理机的耕作模组，在丘陵山地零散地块、大棚内部窄幅耕作场景中应用较多，作业时可同步完成土壤切削、碎土与表层平整工序，相比传统直装刀片的刀辊，该结构在粘重土壤、潮湿地块作业时不易出现积泥缠草问题，作业流畅度更优。从结构设计逻辑来看，整体采用通心式主传动轴作为承载基体，轴体两端预留光杆安装段，直径匹配常规农机的轴承座安装孔径，安装时两端通过深沟球轴承固定在机架的安装侧板上，其中一端伸出段用于连接链轮或皮带轮，承接来自动力输出端的扭矩，安装边界需保证轴体与机架侧板的同轴度公差控制在0.1mm以内，避免高速旋转时出现径向跳动加剧轴承磨损。

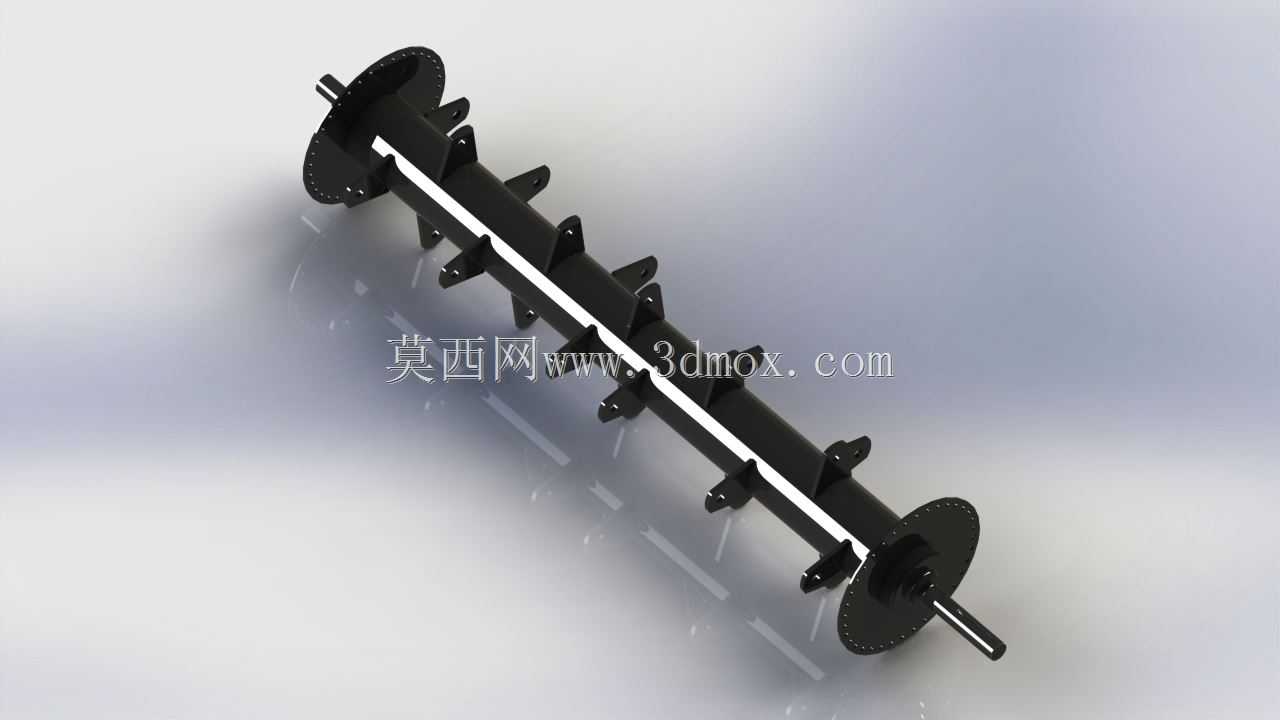

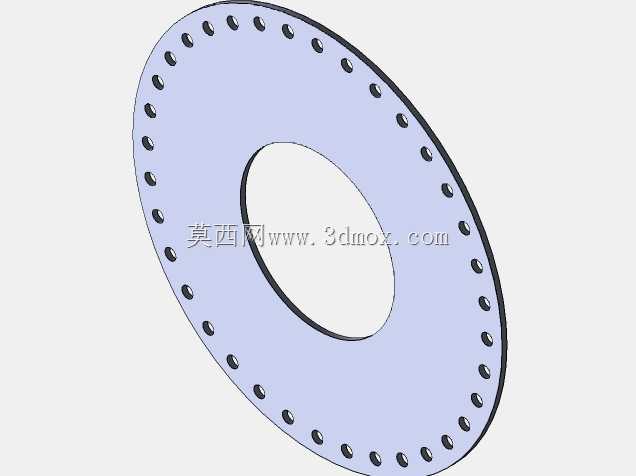

　　轴体中段沿轴向等距焊接多组径向布置的刀座，刀座采用冲压成型的钢板结构，与主轴线的夹角经过反复调试，既保证刀片切削土壤时的入土角度合理，降低切削阻力，又能让切削后的土壤沿轴向产生小幅位移，避免土块在同一位置堆积。刀座外侧沿螺旋轨迹焊接连续的螺旋导向叶片，叶片边缘做了倒角处理，作业时螺旋叶片一方面可以对切削下来的土块起到导向抛送作用，让碎土均匀分布在作业幅宽内，另一方面可以将缠绕在刀辊上的杂草、作物残茬沿轴向推送至刀辊端部甩出，减少缠草停机清理的频次。两端的端盘采用加厚钢板切割成型，盘面上预留的小孔用于安装侧刀片，可对作业幅宽边缘的土壤进行修整，避免出现漏耕的边角区域，端盘与主传动轴的连接位置采用满焊工艺，焊接后做去应力处理，

　　避免长期承受交变载荷时出现焊缝开裂问题。设计过程中针对刀辊的动平衡做了专项优化，所有刀座、叶片的焊接位置沿周向均匀配重，出厂前需做动平衡测试，将剩余不平衡量控制在允许范围内，避免高速作业时出现整机振动过大的问题，提升操作舒适度与零部件使用寿命。主传动轴的材质选用45号钢调质处理，表面硬度达到HB220-250，既保证足够的抗扭强度，又具备一定的韧性，遇到土壤中的石块等硬物冲击时不易出现轴体断裂；刀片安装位置的刀座做了局部淬火处理，提升耐磨性能，延长易损件的更换周期。实际作业时，刀辊的旋转方向与设备行走轮方向匹配，入土深度可通过机架上的限深部件调节，常规作业深度控制在10-15cm即可满足旱地播种前的整地需求，

　　针对不同土质可调整动力输出转速，沙质土壤可适当提高转速提升碎土效果，粘重土壤则适当降低转速减少动力消耗。该结构的安装兼容性较强，只要安装轴径、作业幅宽匹配，即可替换同类型的传统刀辊，无需对原有设备的机架做额外改装，降低了用户的配件更换成本。
