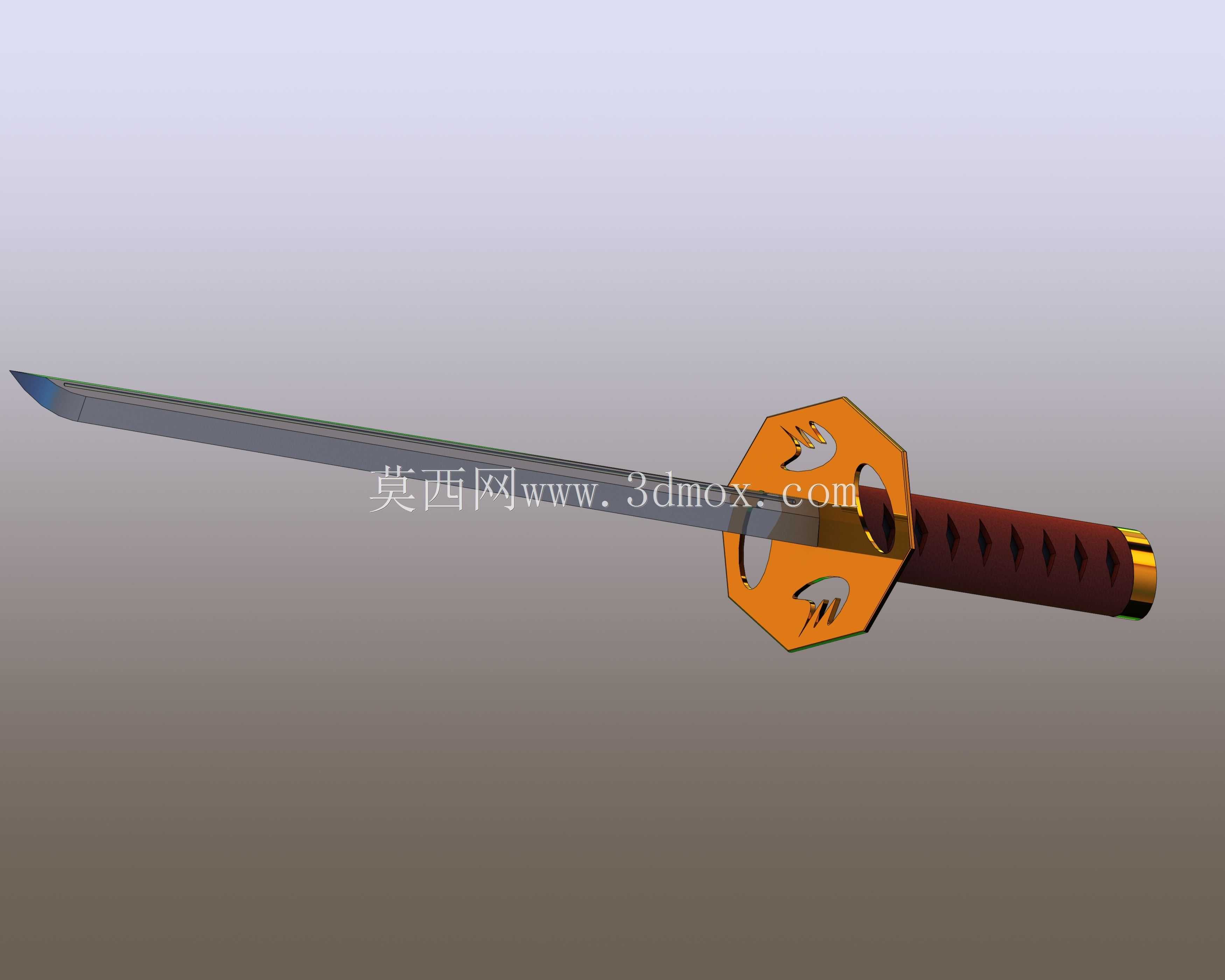

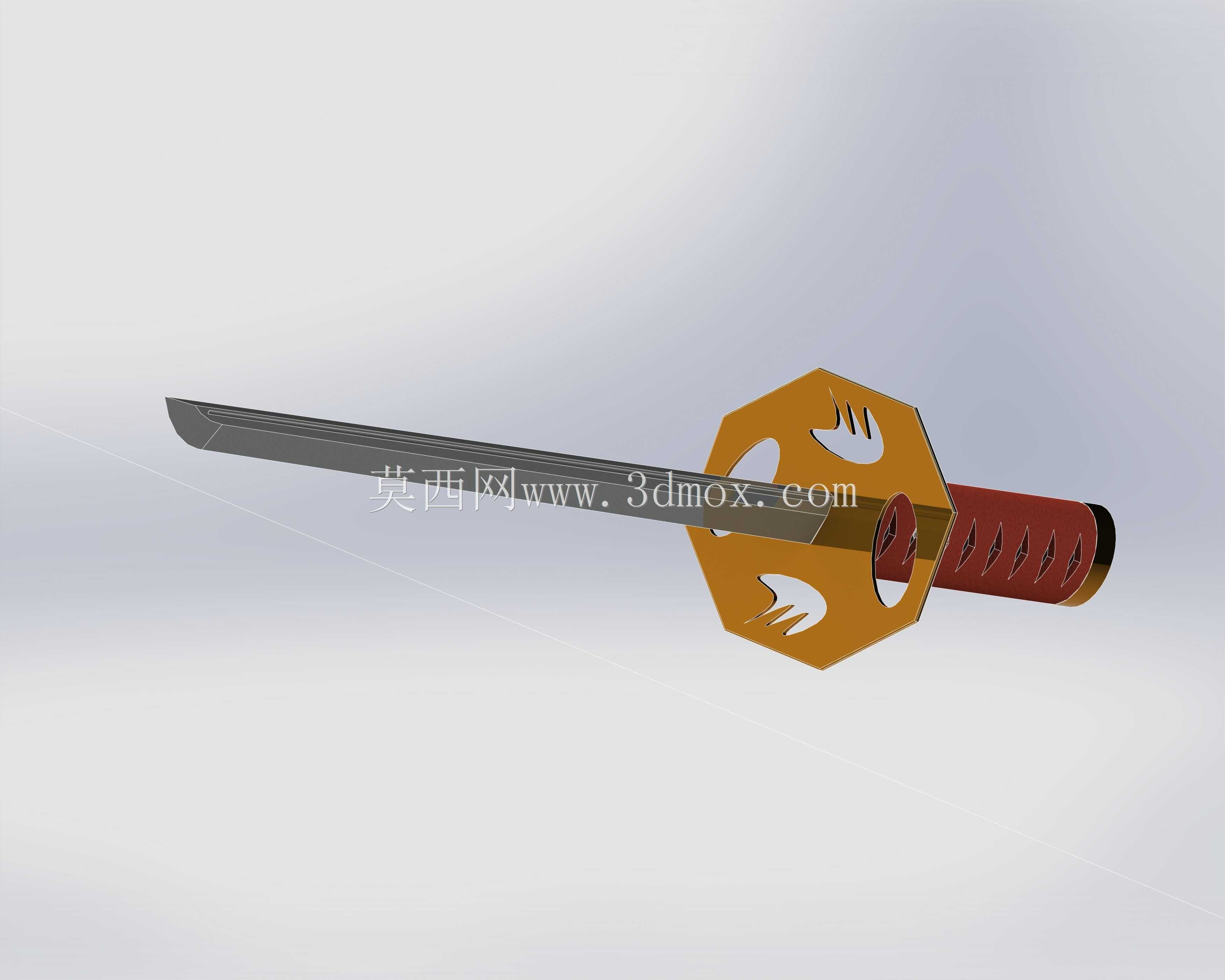

日式传统武士刀结构三维数模设计

　　做这个武士刀的数模时，最先考虑的是传统形制和现代加工可行性的平衡，毕竟很多传统武士刀的手工细节如果直接照搬，放到常规机加工场景里会出现不少工艺难点。先从刀身部分说起，刀身的弧度是整个结构的核心，不是随便画个圆弧就行，要兼顾劈砍时的受力传导，还有握持时的重心位置，整个刀身从刃尖到刀鎺位置的厚度是渐变的，刃口位置做了合理的薄化处理，刀脊位置保留足够的厚度来保证结构强度，避免受力时出现弯折的情况，刀身的宽度也是从靠近刀鎺的位置向刃尖逐步收窄，这个收窄的比例是参考了实际使用时的配重需求，不会让刀头过重导致握持费力。

　　然后是刀镡也就是护手部分的设计，这个部分除了传统的装饰性镂空结构，更重要的是格挡时的受力承载，镂空的位置没有做尖锐的内角，全部做了圆角过渡，避免应力集中导致使用过程中出现开裂，刀镡中心的开孔和刀身的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难，刀镡的厚度选择也兼顾了手感和防护需求，太薄的话格挡时容易变形，太厚又会增加不必要的重量，影响整体的重心平衡。

　　手柄部分的设计重点是握持的贴合度，手柄的轮廓做了符合人体手部握持的曲面，表面的缠绳凹槽深度做了统一控制，既可以保证缠绳固定后不会滑动，也不会因为凹槽过深影响手柄本身的结构强度，手柄和刀茎的配合采用了传统的目钉固定结构，目钉孔的位置经过受力验算，在劈砍受力时这个位置的剪切应力在常用金属材料的许用范围内，不会出现目钉断裂导致刀身脱落的情况，手柄末端的金具做了收口处理，和手柄的配合面做了定位台阶，装配后不会出现松动错位的问题。

　　从应用场景来说，这个数模既可以作为传统冷兵器结构研究的参考，也可以用于文创周边产品的开发打样，比如工艺收藏品、影视道具的制作，在设计的时候已经考虑了不同加工方式的适配性，如果做金属材质的工艺藏品，各个部件的拔模角度、加工余量都做了预留，如果做树脂类的展示道具，壁厚也控制在适合3D打印或者注塑加工的范围，不会出现壁厚不均导致的变形问题。

　　安装边界方面，整个刀具装配完成后的总长度控制在常规打刀的尺寸区间，各个部件的配合公差都按照通用机械加工的公差等级设定，刀茎插入手柄的深度足够保证连接强度，刀镡和刀身、刀镡和手柄之间的贴合面都做了平面度要求，装配后不会出现明显的缝隙，各个金属部件的边角都做了倒角处理，既符合传统刀具的形制特点，也避免了加工和装配过程中出现锐边划伤的问题。

　　在结构细节上，刀鎺位置的楔紧结构也做了还原，这个结构可以让刀镡在装配后保持稳定，不会在使用过程中沿着刀身滑动，刀身表面的纹理结构在建模时做了分层处理，如果需要做表面蚀刻或者打磨纹理的效果，可以直接提取对应的曲面进行后续加工处理，不需要重新做曲面拆分。整个模型的曲面都是连续的G2曲面，不管是做渲染展示还是后续的数控加工编程，都不会出现曲面破面或者曲率突变的问题，各个部件的装配关系都做了约束，在装配环境下可以直接检查各个部件之间的干涉情况，提前排除装配时可能出现的问题。
