295mm规格卡车盘式制动总成结构

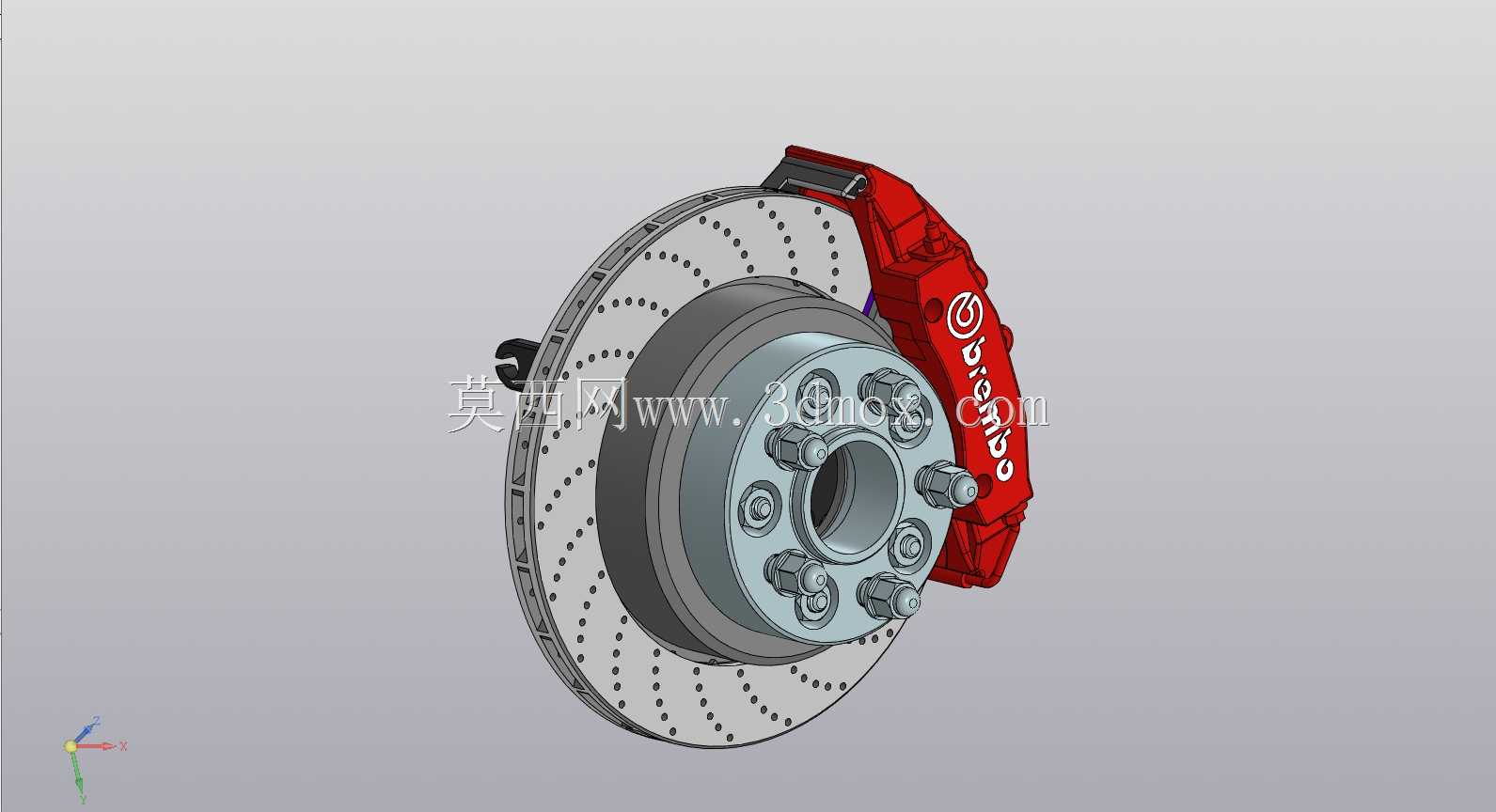

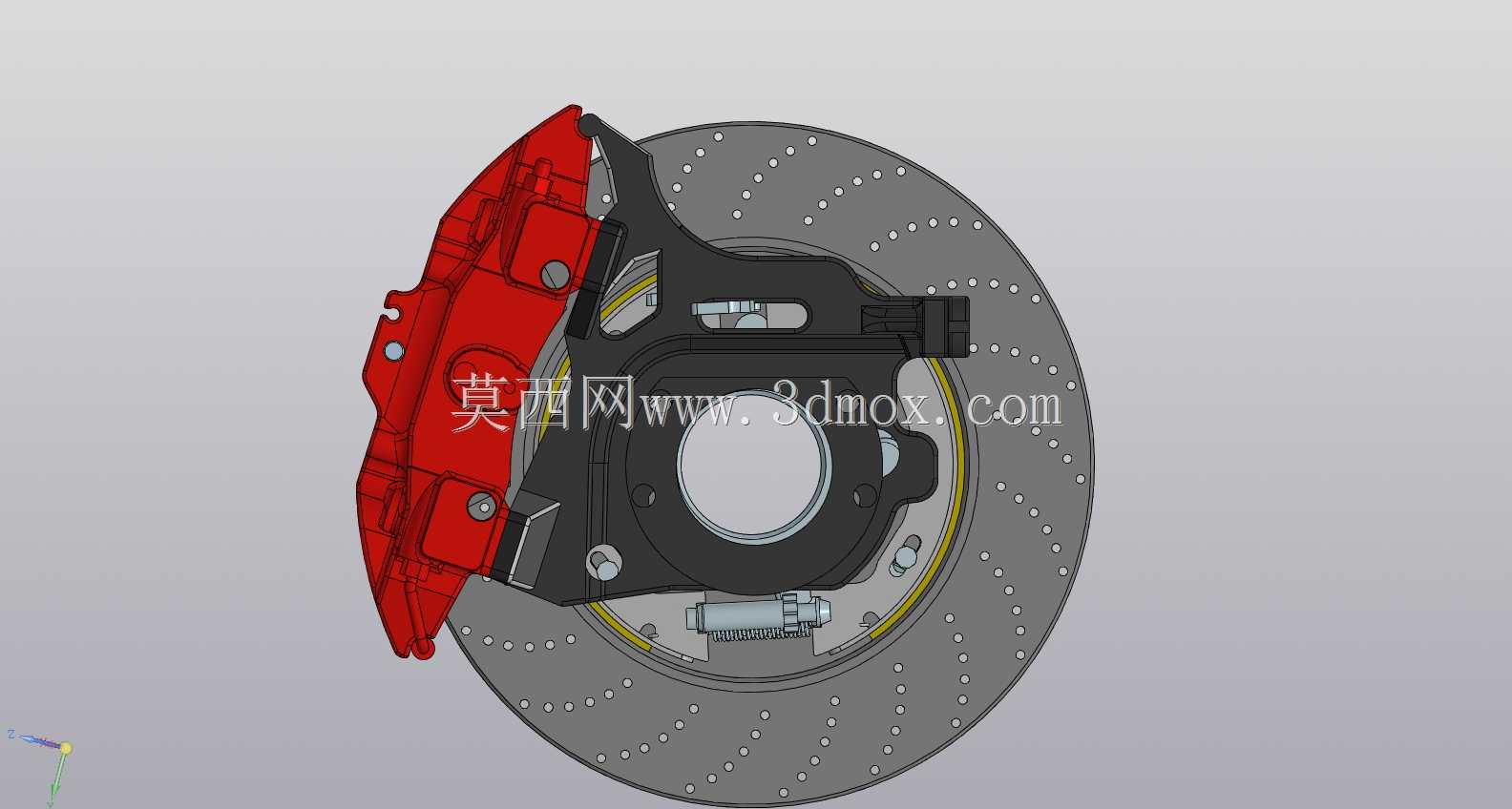

　　这套盘式制动结构主要适配重载卡车及越野赛事改装车辆的前轮或后轮制动回路，在重型货运、非铺装路面越野、场地竞技等工况下承担车辆减速、驻车保持、紧急制停的核心功能，相比传统鼓式制动结构，通风打孔盘的设计能在连续制动场景下快速散逸摩擦产生的热量，避免热衰减导致的制动力矩下滑，匹配的多活塞制动卡钳可以提供更线性的制动力输出，减少重载状态下制动跑偏的概率。从结构设计逻辑来看，整个制动总成以轮毂安装法兰为核心定位基准，制动盘通过周向均布的螺栓与轮毂轴头刚性连接，随车轮同步转动，制动卡钳通过桥位支架固定在转向节或后桥桥壳的安装座上，卡钳两侧的摩擦片在制动液压力推动下夹紧制动盘摩擦面，通过摩擦力将车轮的转动动能转化为热能散出。

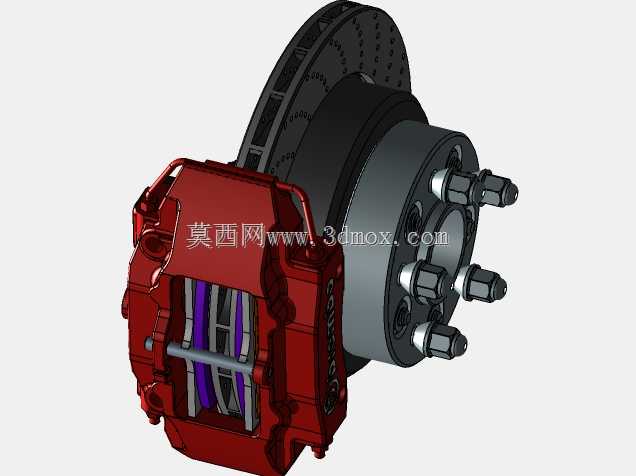

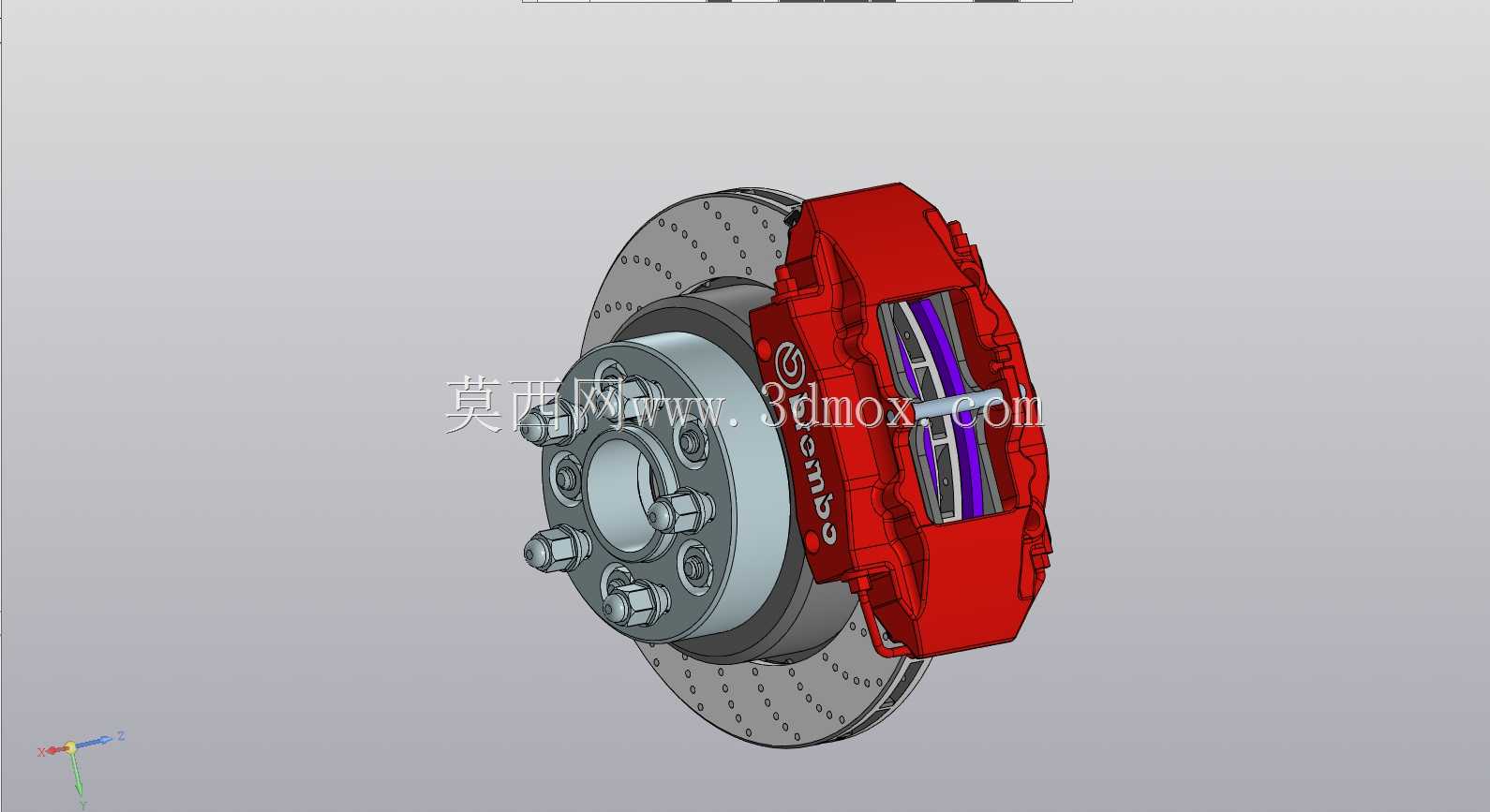

　　设计过程中首先明确了295mm的制动盘有效摩擦直径，这个尺寸边界是在轮辋内径、转向节摆动空间、悬架跳动行程三者的约束下确定的，既保证足够的制动力矩力臂长度，又避免制动盘与轮辋内壁、悬架拉杆、防尘挡板等周边部件在极限跳动、最大转向角度下发生运动干涉。制动盘采用双层通风夹层结构，盘面的打孔设计一方面可以快速排出摩擦片磨损产生的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，另一方面在涉水行驶时可以快速打破盘面水膜，缩短涉水后的制动恢复距离，打孔的排布经过动平衡校核，不会因为开孔导致制动盘高速转动时出现不平衡量引发的方向盘抖动。卡钳本体采用对置活塞布局，相比浮动卡钳结构，对置活塞可以让摩擦片两侧受力更均匀，减少偏磨现象，

　　卡钳上的放气螺钉位置设置在腔体最高点，方便维保过程中排出制动管路内的空气，避免气阻导致的制动踏板绵软。安装边界上，轮毂法兰的螺栓孔分布圆直径、螺栓规格完全匹配对应车型的轴头参数，不需要额外改装转接法兰即可直接装配，卡钳桥位的安装孔位公差控制在±0.05mm范围内，保证卡钳与制动盘的同轴度，避免摩擦片拖滞导致的异常磨损和行驶阻力增大。摩擦片的背板设置有减震消音片，能够缓冲制动时的高频振动，减少制动异响的产生，摩擦片的磨损极限标识位置清晰，方便日常维保检查。整个总成的油路接口采用标准公制螺纹，适配常规车型的制动硬管、软管连接尺寸，不需要额外改动管路布局。在越野赛事应用场景下，这套制动结构还能承受连续下坡、频繁制动的热负荷，

　　通风结构可以让制动盘温度在高强度使用后快速回落，避免制动盘因热应力集中出现翘曲变形，卡钳的活塞防尘套采用耐高低温的橡胶材质，能阻挡泥沙、泥水进入活塞腔，防止活塞卡滞导致的制动回位不良。结构建模过程中对所有运动部件做了包络面校核，模拟了悬架最大上跳、下跳，以及转向轮最大左右转角的状态，确认制动盘、卡钳与周边部件的最小安全间隙满足工程设计要求，所有连接螺栓的拧紧力矩、螺纹啮合长度都符合商用车底盘件的设计规范，保证连接可靠性。
