铃木吉姆尼越野改装前防护杠带绞盘结构

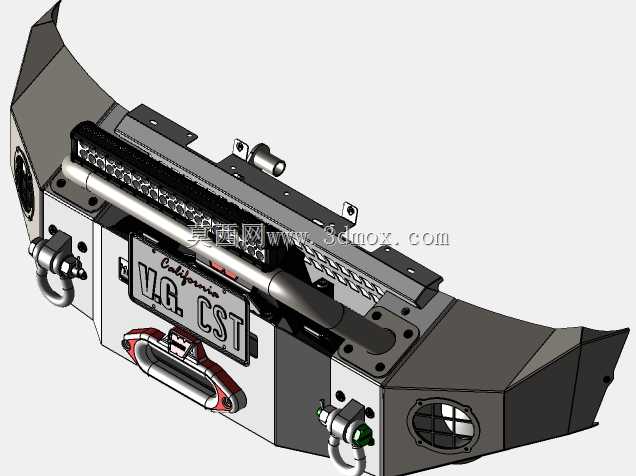

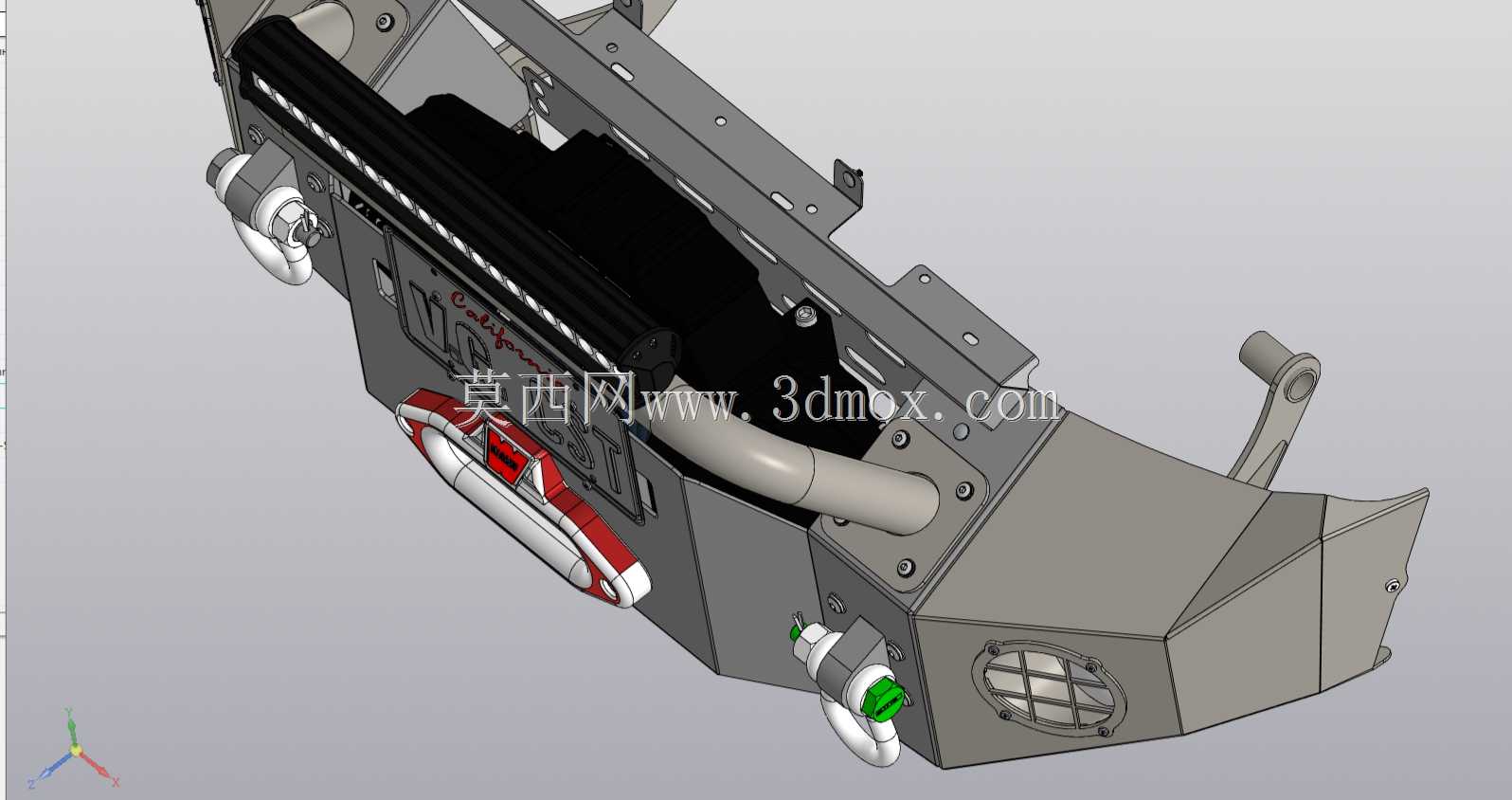

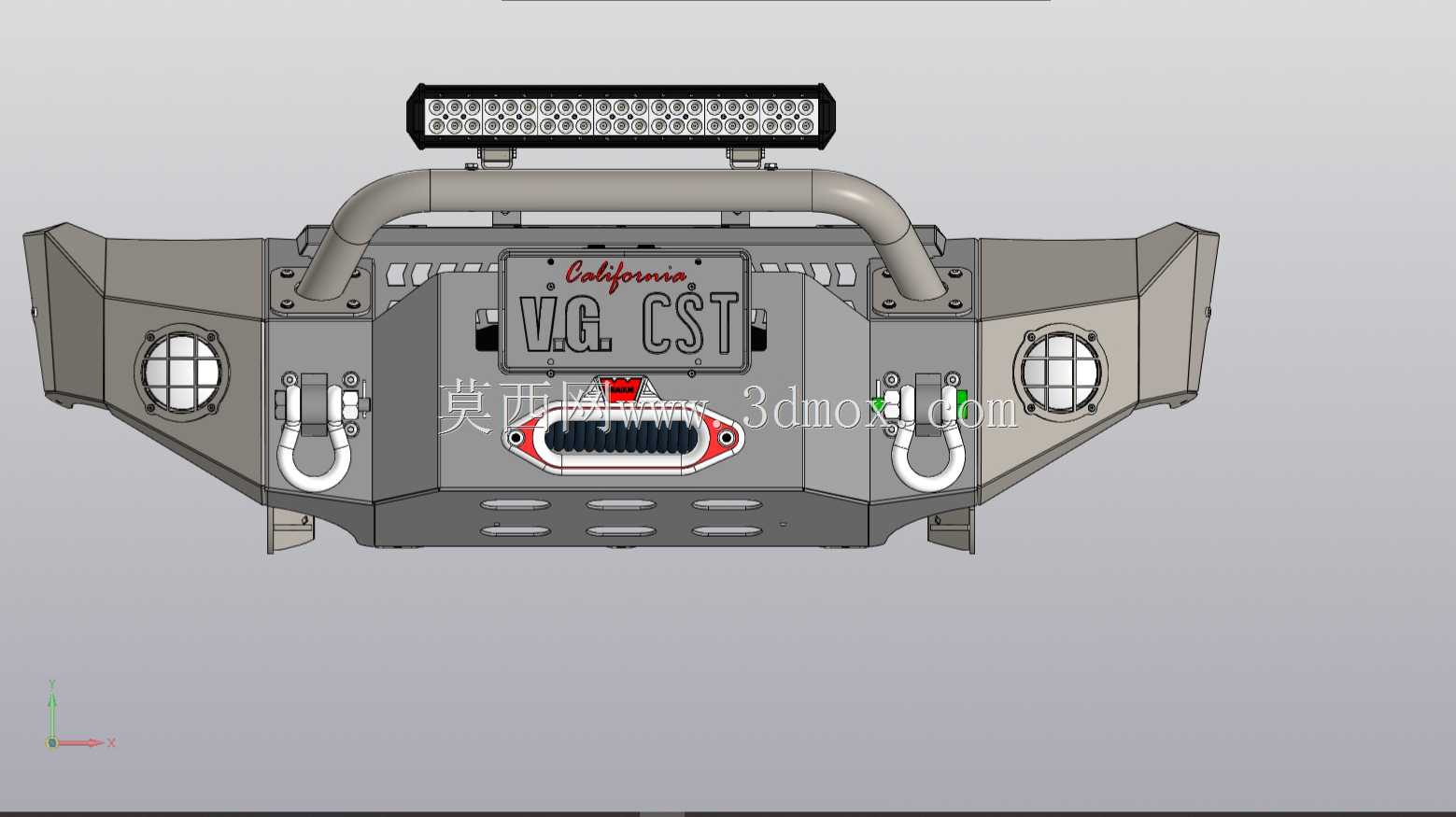

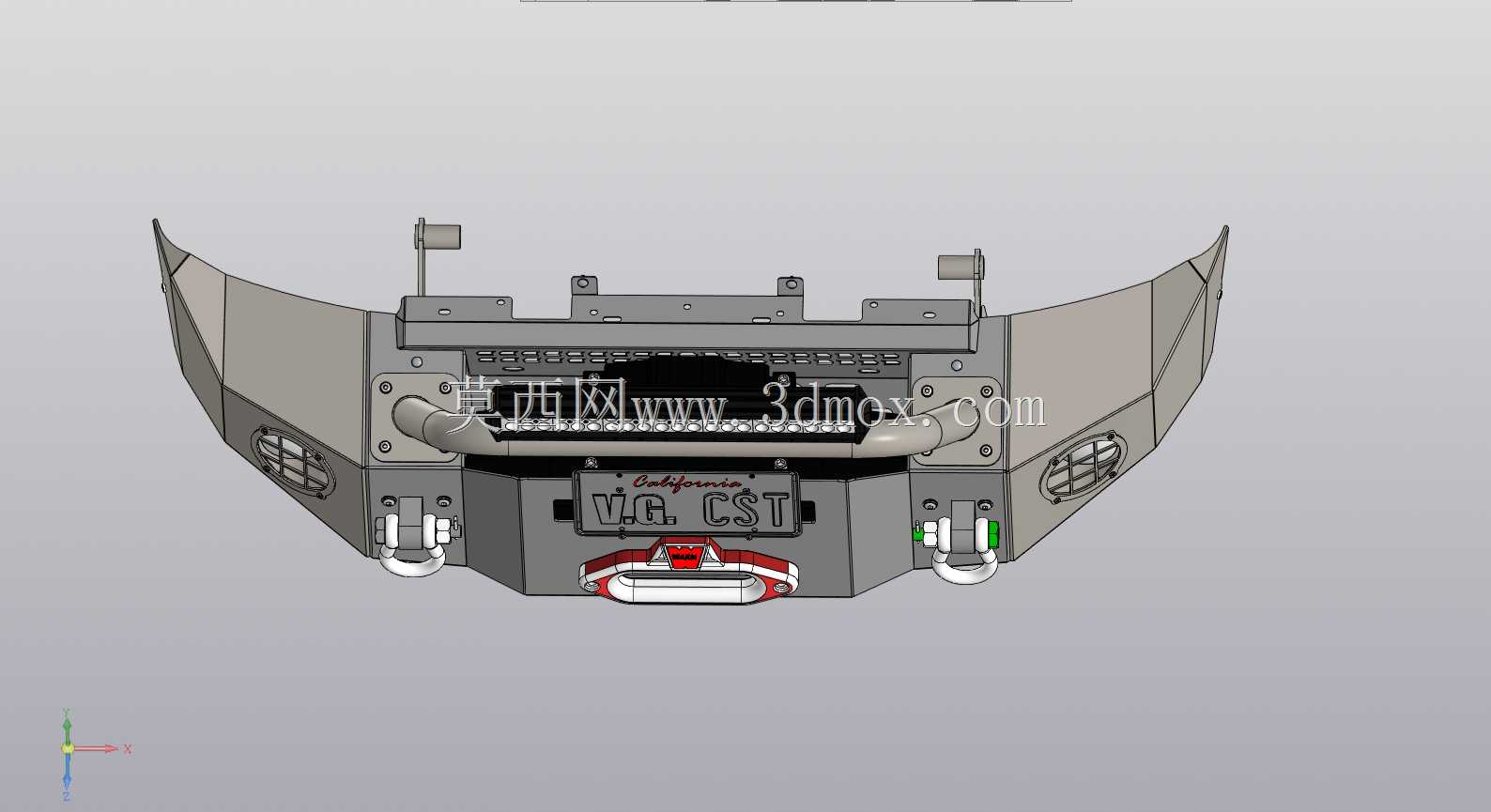

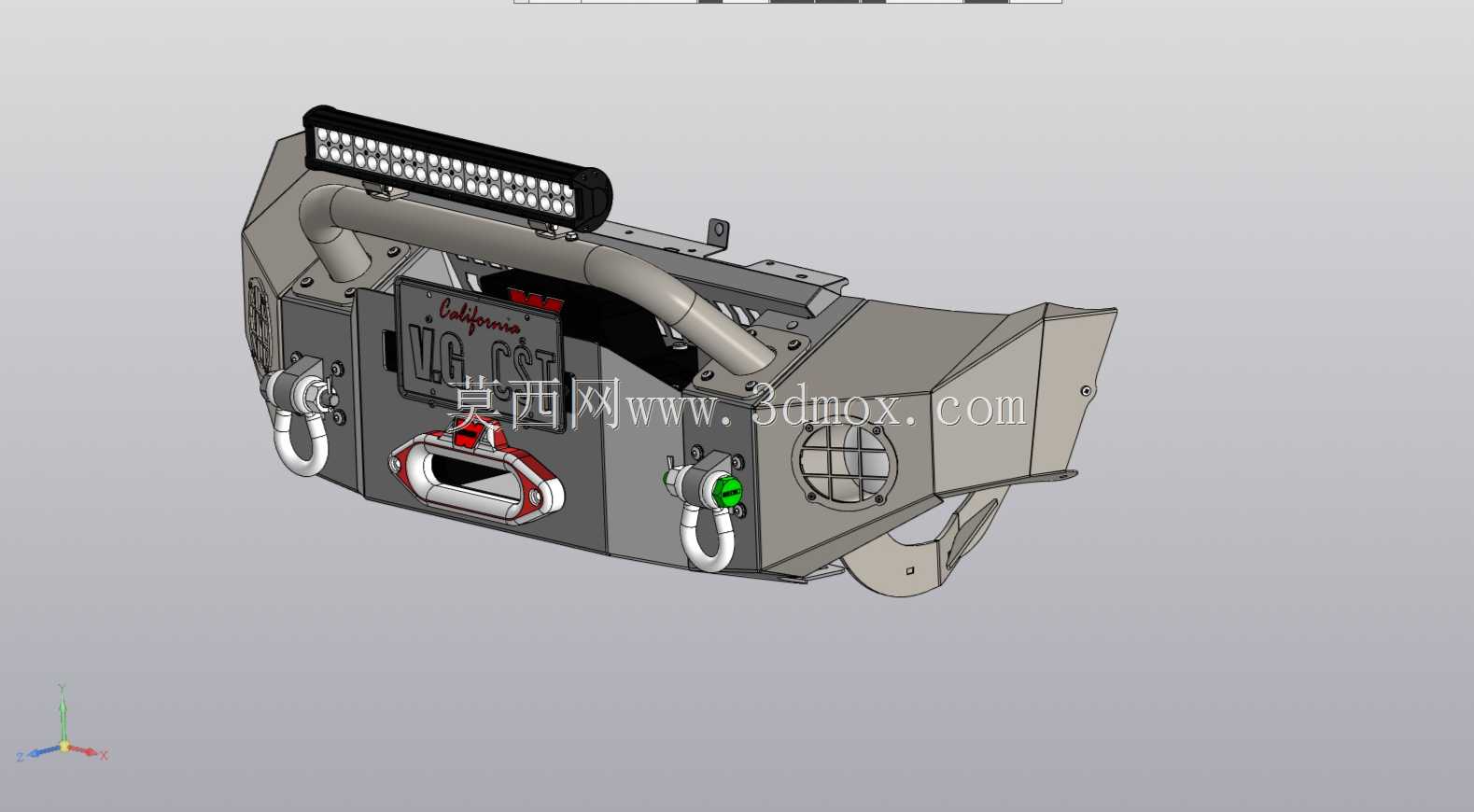

　　这套前防护结构主要面向硬派越野穿越场景开发，适配铃木吉姆尼车型的前部安装点位，核心作用是在非铺装路面穿越、丛林穿越、岩石攀爬等场景下为车辆前部水箱、翼子板、前脸覆盖件提供碰撞防护，同时集成越野救援所需的绞盘安装位、辅助照明、拖车锚点等功能模块，解决原厂前杠防护能力不足、无法直接加装重型越野装备的痛点。从结构设计来看，整体采用分段式焊接框架结构，主体承力部分使用厚壁钢制管材与折弯钢板拼焊而成，安装脚位完全匹配原车前纵梁的预留安装孔位，不需要对原车纵梁进行打孔切割，安装时直接通过高强度螺栓与纵梁连接，承力路径直接传递到车身核心受力结构，避免越野拖拽时出现安装位撕裂的问题。绞盘安装位设置在防护杠中部的下沉式舱体内，

　　适配zeon 10s规格的越野绞盘，安装舱预留了绞盘导绳器的安装平面与固定孔位，绞盘控制线束的走线槽在结构设计时就做了预留，避免后期加装时需要现场切割改位，同时舱体周边做了加强筋结构，避免绞盘满载拖拽时出现结构变形。上部的LED射灯安装杆采用大管径弯管结构，安装位预留了35瓦长条LED射灯的固定孔位，灯杆的安装角度做了预设，灯光照射范围覆盖车辆正前方及两侧近距盲区，满足夜间越野穿越时的照明需求，灯杆同时兼做前部的上部防护结构，在遇到低矮树枝、小型障碍物碰撞时可以先一步阻挡，避免损伤前脸覆盖件。两侧的拖车锚点采用外露式U型拖车钩安装座，安装座直接与防护杠内部的承力纵管焊接为整体，单侧锚点的拖拽载荷满足越野救援的拖拽力要求，

　　避免拖车时出现锚点脱落的风险。左侧预留了外置天线的安装位，右侧集成了辅助小圆灯的安装结构，满足越野场景下的多设备加装需求。安装边界方面，这套防护杠的整体宽度略宽于原厂前轮轮距，突出车身的部分做了圆弧收边处理，避免越野剐蹭时勾挂障碍物；纵向安装位置突出原厂前脸一定距离，碰撞时可以先于原车覆盖件接触障碍物，预留足够的变形吸能空间；下部的接近角相比原厂前杠有明显提升，避免攀爬岩石时出现前杠顶托障碍物的问题，同时杠体下部做了上翘的切角设计，进一步优化车辆的接近角参数。结构表面做了防滑耐磨的表面处理，适配户外越野的恶劣使用环境，所有外露的螺栓孔位都做了沉台设计，避免螺栓头突出剐蹭障碍物，各焊接位置都做了圆角过渡处理，减少应力集中点，

　　提升长期越野使用下的结构疲劳强度。在实际使用场景中，这套结构可以同时满足防护、救援、照明三类核心需求，不需要用户单独采购多个改装部件再进行拼接适配，所有功能模块的集成在设计阶段就完成了位置匹配与强度校核，避免后期自行加装出现的位置干涉、强度不足等问题。设计时充分考虑了越野场景下的维修便利性，各功能模块都采用螺栓连接的方式与主框架固定，出现碰撞损坏时可以单独更换受损模块，不需要整体更换防护杠，降低越野使用后的维护成本。同时杠体的重量控制也做了优化，在保证结构强度满足越野拖拽、碰撞防护要求的前提下，尽可能减少冗余材料的使用，避免前部过重影响车辆的轴荷分配，保障越野时的操控稳定性。
