shimano款自行车夹式制动结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动部件的可靠性直接决定骑行安全边界，这款夹式自行车制动结构，参考禧玛诺成熟制动产品的结构逻辑做三维还原，适配常规城市车、入门山地车的轮组安装需求。从实际使用场景来看，这类制动部件多安装于自行车前叉、后上叉对应的安装座位置，通过拉线驱动实现摩擦块与轮圈制动边的贴合，依靠摩擦力抵消轮组转动动能，实现减速或驻车动作，相比碟刹结构整体重量更轻，维护门槛更低，在民用通勤自行车、入门运动自行车上的装配占比极高。

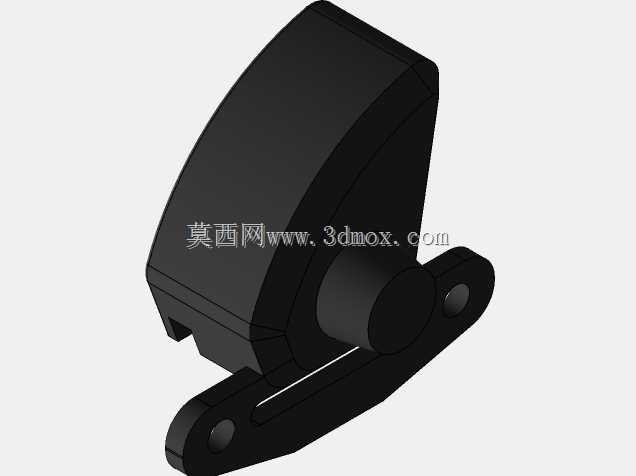

　　从功能特性上看，该制动结构采用分体铰接式设计，主体壳体作为拉线受力的承载基座，下部两个带安装孔的铰接臂分别对应两侧摩擦块的安装位，中间的圆柱枢轴作为铰接回转中心，保证两侧臂体可以绕轴同步开合，拉线拉动时带动臂体收拢，让摩擦块均匀贴合轮圈侧面，避免单侧偏磨导致的制动力不均、轮组偏摆问题。结构上预留的拉线穿装槽位于壳体上部，适配常规自行车刹车线的走线规格，拉线锁紧位的凹槽做了防滑齿设计，避免长期使用后拉线滑脱导致制动失效。

　　设计过程中优先考虑了安装适配性，两侧铰接臂的安装孔中心距匹配常规民用自行车前叉、后叉的标准安装座尺寸，安装孔内径适配标准M6制动安装螺栓，无需额外改装即可直接替换同规格的老式夹器。整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免骑行过程中剐蹭骑行者衣物或腿部，壳体外侧的曲面造型既提升了结构刚度，也减少了骑行过程中的风阻，对于入门公路车来说这类细节设计也能一定程度降低骑行能耗。

　　从安装边界来看，该制动结构收拢状态下的最小宽度适配宽度为19mm的常规轮圈，张开最大行程下可以兼容宽度不超过28mm的宽圈轮组，安装后整体突出叉体的厚度控制在35mm以内，不会与挡泥板、货架等附加配件产生安装干涉。枢轴位置做了衬套安装位预留，实际生产中可以加装聚四氟乙烯衬套降低铰接转动的摩擦阻力，提升制动手感的顺滑度，同时减少长期转动带来的结构磨损，延长部件的整体使用寿命。

　　结构受力层面，壳体部分采用等壁厚设计，壁厚控制在2.5mm，既保证了拉线拉力作用下的结构强度，不会出现制动时壳体形变导致的制动力损失，也尽可能控制了部件整体重量，单个制动夹器的重量可以控制在90g以内，符合民用自行车配件的轻量化需求。下部铰接臂的受力截面做了加强筋处理，在摩擦块反作用力的作用下，臂体最大形变量控制在0.1mm以内，保证制动时摩擦块可以完全贴合轮圈侧面，不会因为臂体形变导致摩擦块接触面积减小、制动力下降。

　　实际装配调试过程中，该结构预留了摩擦块位置调节余量，摩擦块安装孔为长圆孔设计，可以上下、前后调整摩擦块的位置，保证摩擦块与轮圈制动边完全对正，避免摩擦块接触轮胎或者轮圈非制动区域造成的异常磨损。拉线调节位预留了微调螺母安装位，骑行者可以根据使用过程中摩擦块的磨损情况，手动微调拉线张紧度，无需拆解结构即可调整刹车间隙，日常维护十分便捷。

　　不同于高端油压碟刹的复杂结构，这类拉线式夹器的结构简单，故障率低，在雨天、泥泞路段使用后，只需要清理铰接位置的泥沙，滴加少量润滑油即可恢复正常使用，对于普通通勤用户来说维护成本极低，也不需要专业的工具即可完成拆装更换，适配绝大多数民用自行车的维修替换需求。三维建模过程中对所有铰接位置的配合间隙做了精准还原，装配间隙控制在0.05mm-0.1mm之间，既保证转动灵活，也不会出现旷量过大导致的制动虚位问题，模型可以直接用于结构验证、配件开模参考，也可以作为自行车整车装配仿真的标准部件调用。
