巴博斯品牌立体标识三维结构设计

　　这款立体标识的设计，最初是面向改装车辆外观标识替换、品牌周边文创产品开发、车展展陈装饰道具制作等场景做的结构方案，在做结构拆解的时候，首先要考虑的是不同安装场景下的适配边界，比如用在车辆中网位置时，整体厚度不能超过12mm，避免突出量过大影响中网开合或者行驶中产生风噪，背面需要预留3M胶粘贴的平整基面，同时在标识上下两端预留直径2mm的定位孔位，方便用卡扣或者微型螺丝做二次固定，避免高速行驶中胶层老化脱落。如果是用在展厅背景墙、文创展示台这类场景，厚度可以放宽到20-30mm，边缘做R0.5的圆角处理，避免尖锐边角划伤安装人员或者观展人员，背面可以预留挂装孔位，适配墙面挂装的安装需求。

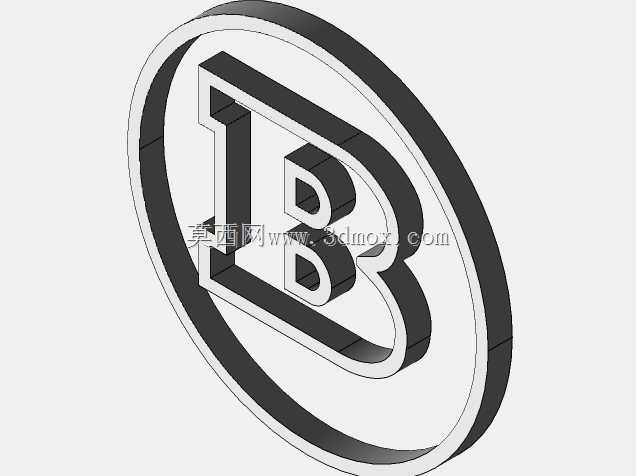

　　从结构设计思路上来说，整个标识采用外圈圆环加内部双B字母的分层结构，首先做外圈圆环的基准轮廓，圆环的内外径比例按照品牌视觉规范的1:0.72来设定，保证视觉上的协调感，圆环的截面采用带微小拔模角度的直身结构，拔模角度控制在1.5度，不管是采用CNC铣削加工、亚克力切割粘接还是3D打印制作，都能顺利脱模或者减少加工走刀的空行程。内部的双B字母结构，和外圈圆环采用一体化的连接设计，字母的笔画宽度统一控制在8mm，避免局部过窄在加工或者安装过程中出现断裂，字母和外圈连接的位置做R1的圆角过渡，减少应力集中的问题，尤其是如果采用金属材质压铸或者冲压制作的时候，圆角过渡能避免材料填充不满或者冲压开裂的问题。

　　在实际用途层面，这款标识除了常规的车辆外观装饰用途，还可以适配改装门店的形象墙装饰、品牌周边的桌面摆件制作、汽车文化主题活动的道具制作，不同用途下的结构细节可以做灵活调整，比如做桌面摆件的时候，底部可以额外增加一个直径50mm的圆形底座，底座和标识主体采用插接结构，方便拆分运输，减少包装体积。做墙面装饰的时候，标识背面可以做镂空减重设计，整体重量降低40%左右，减少挂装时的墙面承重要求，同时镂空结构也能方便暗藏LED灯带，做发光标识的效果，灯带的走线槽可以预留在标识背面的凹槽内，走线槽深度3mm，宽度5mm，刚好容纳常规的低压软灯带，安装的时候不需要额外做开槽处理，提升装配效率。

　　外形尺寸方面，常规车用版本的外圈直径控制在85mm，这个尺寸刚好适配大部分家用车、改装车的中网预留安装位，不会因为尺寸过大遮挡中网进气格栅的通风面积，也不会因为尺寸过小显得视觉存在感不足。如果是展陈用的大尺寸版本，可以按照等比例放大的原则，把直径做到300mm、500mm甚至1000mm，放大过程中要同步调整壁厚，比如直径85mm的版本壁厚控制在3mm就足够满足结构强度，直径500mm的版本壁厚需要提升到8mm，避免大尺寸下结构出现变形，尤其是采用亚克力、树脂这类材质制作的时候，壁厚不足很容易在温度变化的时候出现翘曲变形。安装边界的处理上，所有和安装基面接触的位置都要做平面度校验，平面度公差控制在0.2mm以内，保证粘贴或者螺丝固定的时候，标识和安装面能够完全贴合，不会出现缝隙不均、翘边的问题。如果是采用金属材质制作，表面可以做烤漆、电镀、拉丝等不同的表面处理，结构设计的时候要在边缘预留0.1mm的表面处理余量，避免处理之后尺寸超差，导致和安装位不匹配。

　　从建模的逻辑上来说，首先绘制正视图的二维轮廓，把圆环和内部字母的轮廓做闭合处理，检查所有轮廓的连续性，避免出现开放轮廓导致拉伸特征失败，之后按照设定的厚度做拉伸凸台，再对所有的锐边做圆角处理，之后根据不同的安装场景，在对应的位置添加安装孔、走线槽、插接柱这类结构特征，整个模型的特征树要保持清晰，把基准轮廓、主体结构、安装特征做分组管理，方便后续根据不同的加工需求做参数调整，比如需要调整标识直径的时候，只需要修改基准草图的尺寸参数，后续的拉伸、圆角特征都能自动更新，不需要重新绘制轮廓，提升后续改型的效率。在做结构校验的时候，要重点检查字母和圆环连接位置的强度，通过有限元简单分析，模拟安装过程中的受力情况，确保在常规的按压力度下，连接位置不会出现断裂，尤其是薄壁位置的强度，要满足日常使用中的碰撞、震动要求，比如车用版本要能承受车辆行驶中的持续震动，不会出现焊缝开裂、结构松脱的问题。
