抽象流线型曲面艺术造型结构设计

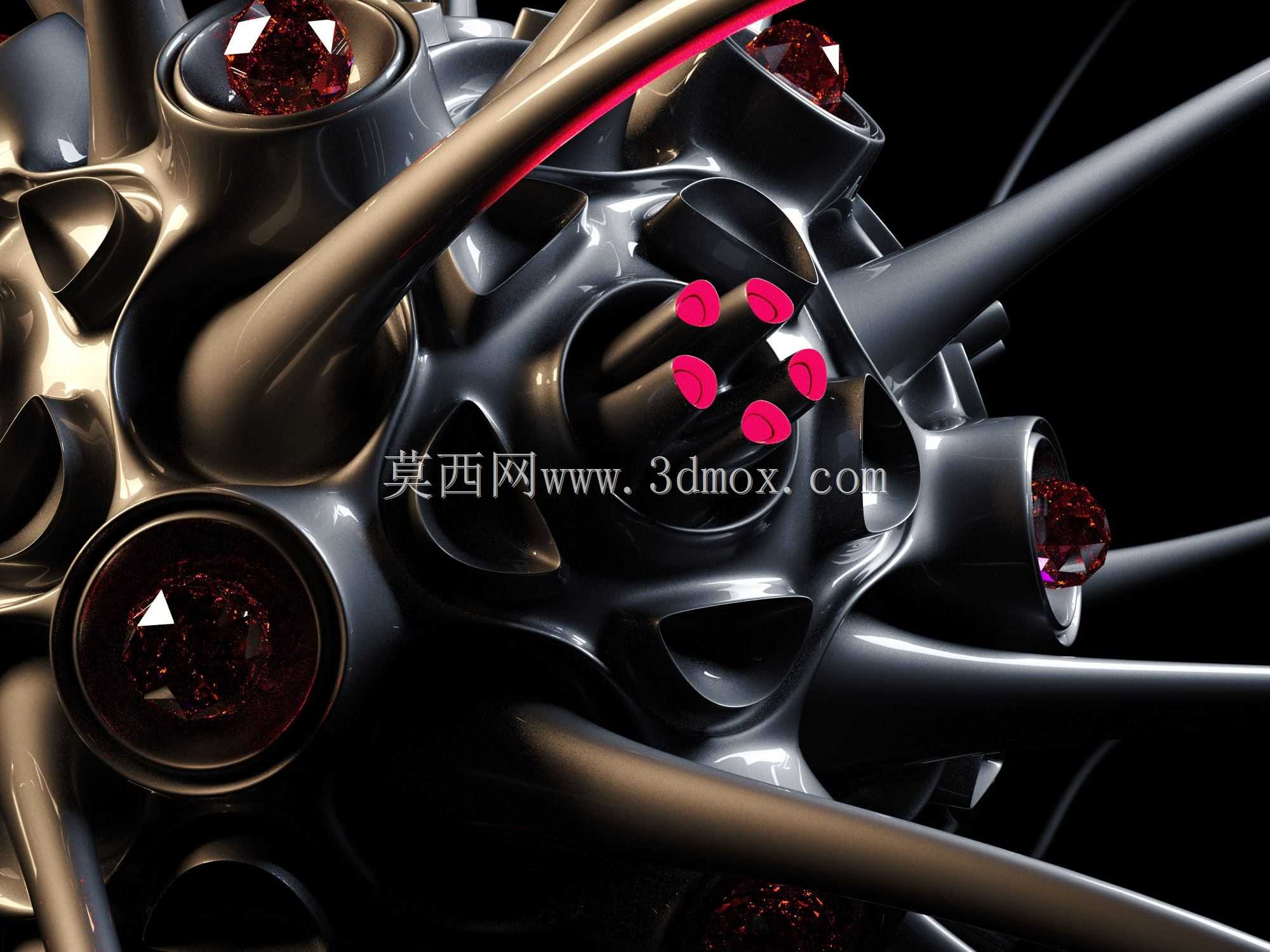

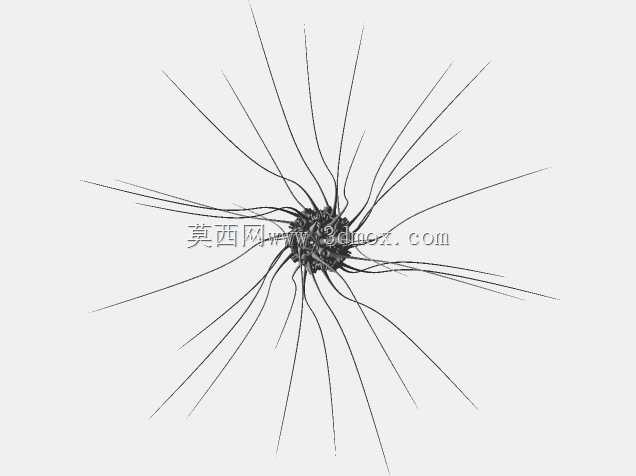

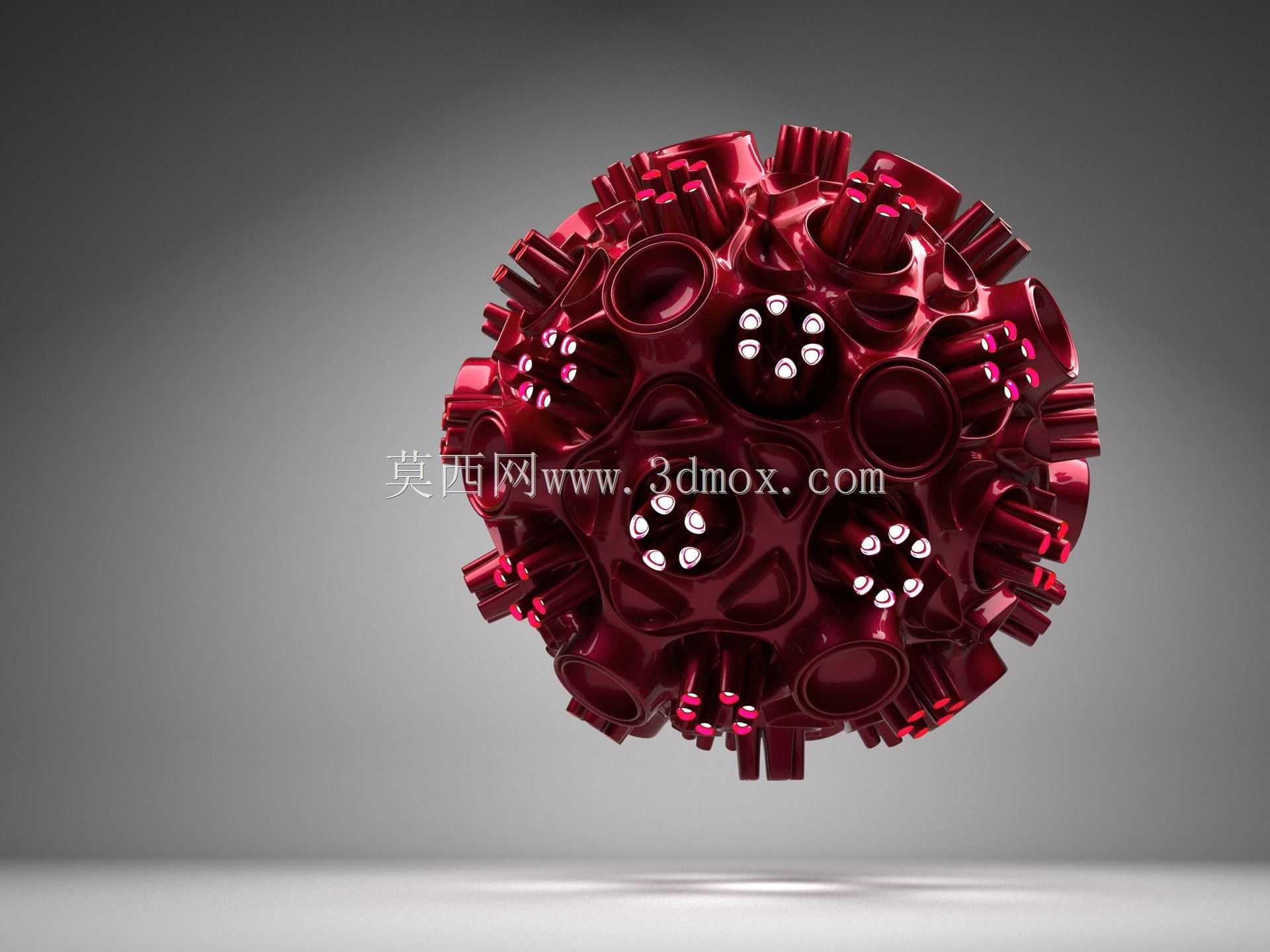

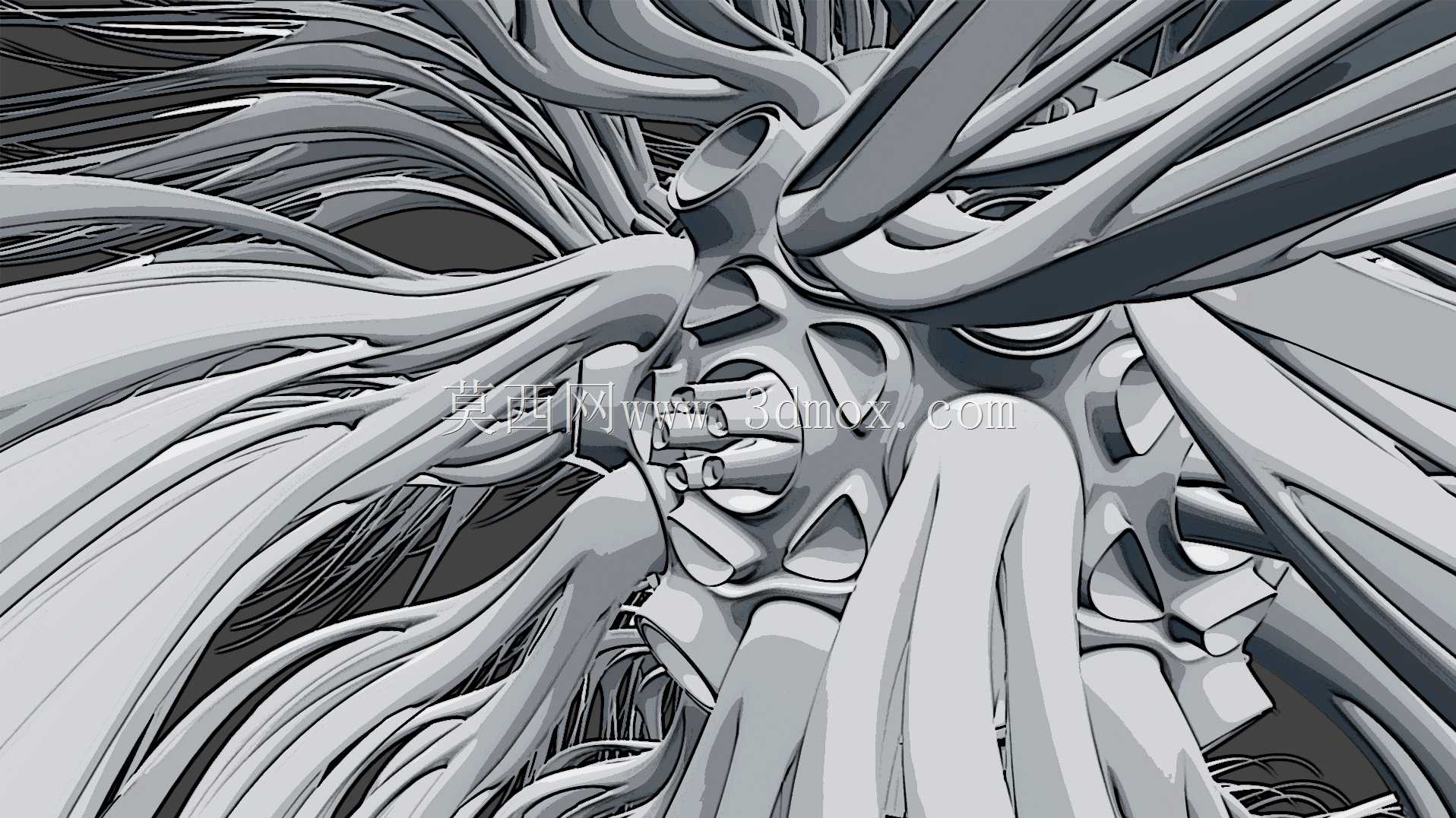

　　做这类抽象曲面造型的结构设计时，最先要考虑的是曲面的连续性控制，毕竟这类形态没有规则的几何基准，全靠G2甚至G3连续的曲面拼接来实现流畅的视觉效果，很多人做这类造型容易出现曲面褶皱、曲率突变的问题，根源在于前期搭建的曲线框架没有做好曲率梳的检查，每一条引导线的曲率变化都要顺着整体形态的张力走向调整，不能出现突兀的拐点。从应用场景来看，这类抽象曲面结构并非只用于纯艺术展示，在消费电子的外观装饰件、文创产品的主体结构、公共艺术装置的受力骨架设计中都能用到，比如通讯设备的个性化装饰外壳、展会展示用的概念产品样机，都需要这类具备强视觉张力的曲面结构来提升辨识度。实际建模过程中，要先确定整体的边界尺寸，

　　这类造型的外轮廓通常需要适配安装场景的预留空间，比如如果用于桌面展示装置，整体的最大外接矩形尺寸要控制在展示台面的承载范围内，底部的安装基准面要做平整处理，预留出与支撑结构连接的安装孔位，孔位的位置要避开内部曲面的薄壁区域，防止安装时出现应力集中导致的结构开裂。设计思路上，这类造型没有传统机械结构的规则装配关系，核心是把控曲面的厚薄均匀性，整体壁厚要保持一致，避免出现局部过厚导致的3D打印或注塑成型时的缩痕问题，曲面之间的过渡圆角要顺着流线走向调整，不能为了圆角而破坏整体的线条流畅感，很多新手做这类造型时习惯统一倒相同半径的圆角，最终出来的效果会显得生硬，失去了抽象造型的灵动性。从结构受力的角度考虑，

　　这类流线型的曲面结构本身具备不错的力学分散特性，类似薄壳结构的受力逻辑，外部的冲击力会顺着曲面的流线方向分散到整个结构表面，相比直角结构的造型，抗冲击性能会提升不少，但要注意曲面凹陷区域的结构加强，这些位置如果壁厚不足，受到外力时容易出现凹陷变形，必要时可以在曲面内侧设置隐形的加强筋，加强筋的走向也要顺着曲面的流线方向布置，不能破坏外侧的曲面外观。在实际的生产适配中，这类造型如果采用CNC加工，要提前考虑刀具的可达性，曲面之间的缝隙不能小于加工刀具的最小半径，否则会出现加工不到位的问题；如果采用3D打印制作，要合理设置支撑结构的位置，尽量把支撑布置在非外观面或者后期容易打磨处理的区域，避免在主要的视觉曲面上留下支撑痕迹，

　　影响最终的展示效果。另外，这类抽象造型的尺寸标注不能采用传统的规则尺寸标注方式，要采用曲面的曲率参数、关键控制点的坐标来进行定位，方便后续的加工生产或者结构修改，每一个曲面的边界都要做好参数化关联，后期调整整体形态时可以通过修改关键参数快速实现整体形态的缩放或者局部调整，不用重新搭建整个曲面框架。很多人觉得这类抽象造型没有实际的工程价值，其实在产品的概念设计阶段，这类曲面造型的建模练习能极大提升工程师对曲面连续性的把控能力，做惯了规则机械结构的设计师，多接触这类自由曲面的设计，能在后续做消费电子外壳、设备流线型外罩设计时更得心应手，毕竟现在很多工业产品都在追求流畅的外观线条，曲面建模能力已经成为结构工程师必备的技能之一。做这类造型时还要注意整体的重心位置，底部的支撑面要足够大，保证整个结构放置时的稳定性，不能因为追求夸张的造型而导致结构容易倾倒，重心的投影要完全落在底部支撑面的范围内，必要时可以在底部的空腔内设置配重块的安装位，根据实际的展示需求调整整体的配重，保证放置的平稳性。曲面的分模线位置也要提前考虑，如果后续需要开模生产，分模线要设置在曲面的视觉不明显位置，顺着流线走向布置，避免分模线破坏整体的视觉效果，拔模角度要顺着曲面的走向设置，不能出现倒扣结构导致无法正常脱模，这些细节都是在前期建模阶段就要考虑到位的，不能等模型做完了再去调整，那样会大幅增加修改的工作量。
