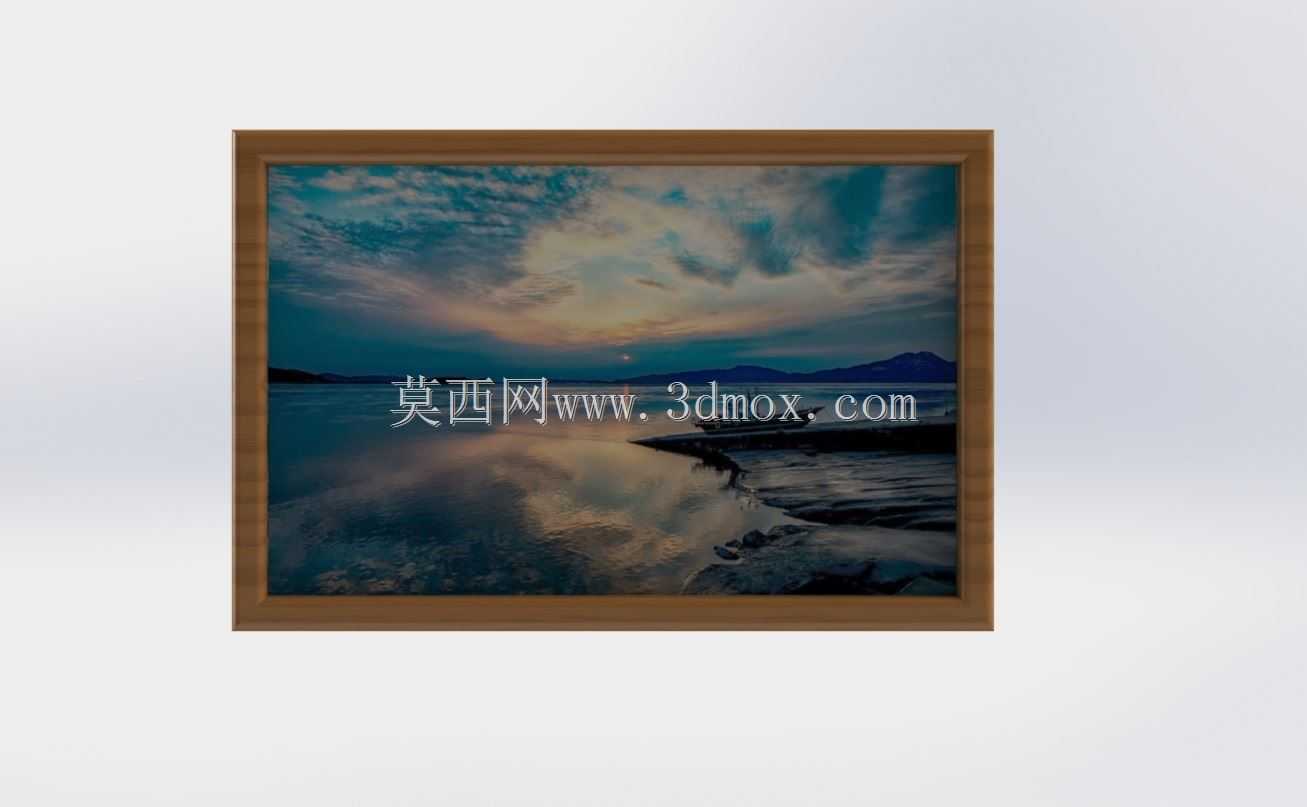

带木质边框风景装饰相框三维结构设计

　　日常做家居软装配套结构设计时，这类带木质边框的装饰相框是很常见的小构件，别看着结构简单，真要落地生产、适配不同安装场景，要抠的细节一点不少。先从实际应用场景说，这类相框既可以直接摆放在书桌、置物架、玄关柜的台面上做桌面陈设，也可以通过背部的挂孔结构挂在客厅背景墙、卧室墙面、办公区隔断上做墙面装饰，除了放置冲印好的相片，也可以搭配印刷的风景装饰画、艺术微喷作品做空间软装搭配，适配住宅、办公空间、商业休闲区等多种场景的陈设需求。

　　从功能特性来看，这款相框采用分体式结构设计，外框为实木质感的围边结构，边角做45度拼角处理，拼缝位置预留了0.1mm的装配公差，避免温湿度变化导致木材胀缩出现拼缝开裂或者边角错位的问题；框体内部预留了标准的相片放置槽，槽深设计为8mm，依次可以容纳1mm厚度的透明防护面板、相片层、2mm厚度的硬质背板，背板位置设计了可旋转的金属弹片卡扣，不需要额外工具就可以打开更换内部的相片或者装饰画，日常更换内容的操作门槛很低。透明防护面板采用高透亚克力材质，相比普通玻璃重量降低60%以上，就算是大尺寸的相框挂装在墙面上，坠落风险也比玻璃面板低很多，同时亚克力面板的抗冲击性能更好，搬运、安装过程中不容易碎裂，适配有孩童的家庭或者人流较大的公共区域使用。

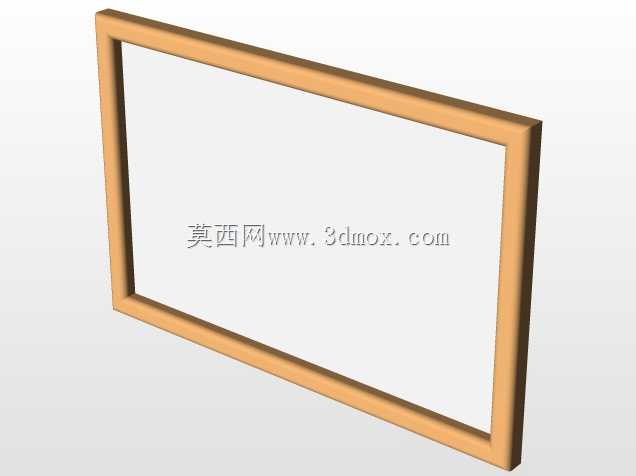

　　设计思路上，首先是框体的截面造型，没有做过于复杂的雕花线条，而是采用了微弧面的窄边设计，框边宽度为22mm，厚度为18mm，既保证了框体本身的结构强度，不会因为边框过窄导致拼接位置强度不足，也不会因为边框过宽抢夺内部相片或者装饰画的视觉注意力，视觉重心始终落在框内的展示内容上。框体表面做了仿胡桃木的哑光纹理处理，光泽度控制在15度左右，不会因为光线反射产生刺眼的反光，不管是侧边打光的桌面摆放场景，还是顶部有射灯照明的墙面挂装场景，都能清晰看到内部展示的内容，不会出现反光遮挡画面的问题。

　　再说到外形尺寸与安装边界，这款相框的外部轮廓尺寸为420mm320mm，内部展示区域的有效尺寸为380mm280mm，刚好适配常规的16寸冲印相片尺寸，不需要额外裁剪相片就可以直接放入。如果是桌面摆放使用，背部配套的折叠支架展开后，支撑角度为75度，摆放时相框的重心落在支撑脚与框体底边形成的支撑面中心位置，就算受到轻微的外力碰撞也不容易倾倒，支架与框体的连接位置采用隐藏式的金属合页，合页的转轴阻尼经过调校，展开和收起的时候有明显的段落感，不会出现支架自动滑落的问题。如果是墙面挂装使用，背板上预留了两个横向间距为160mm的挂孔，这个间距刚好匹配常规墙面装修时预留的86型线盒间距，就算是已经装修完成的墙面，也可以利用现有线盒旁边的安装点位固定挂钉，不需要额外在墙面上打过多的安装孔；挂孔采用上窄下宽的葫芦孔设计，挂钉打入墙面后露出3mm的钉头就可以直接将相框挂入，安装时不需要托举相框长时间对准孔位，单人就可以完成挂装操作，挂入后框体与墙面的间隙为2mm，既不会因为间隙过大导致框体晃动，也不会因为间隙过小导致墙面不平时框体无法贴墙。

　　另外在结构细节上，框体的所有外露边角都做了R1.5mm的圆角倒钝处理，没有尖锐的棱角，搬运、安装、日常擦拭的时候不会划伤手部。框体内侧的相片槽边缘做了0.5mm的台阶限位，透明面板放入后不会直接与相片接触，中间预留了0.3mm的空气层，避免夏季高温高湿环境下，面板与相片粘连导致相片表面损坏。背板采用高密度纤维板材质，表面做了防潮涂层，就算是在卫生间干区、阳台等湿度稍高的区域使用，也不会因为吸潮出现背板变形、发霉的问题，长期使用的结构稳定性更好。
