月球探测车用太阳能支撑装置结构设计

　　在深空探测装备的结构设计体系中，月面巡视探测器的供能支撑结构是保障长周期探测任务的核心部件之一，本次呈现的支撑结构主要服务于月球车搭载的柔性太阳能收集装置，区别于地面光伏支架的常规设计逻辑，月面工作环境的高真空、大温差、低重力以及月尘附着特性，都对结构的力学性能、材料适配性提出了完全不同的要求。从实际应用场景来看，该结构需要在月球车行进、驻停探测的全周期内，为上方的柔性太阳能收集单元提供稳定的支撑基准，同时要适配月面崎岖地形带来的车体姿态变化，避免支撑结构出现应力集中导致的疲劳失效。设计过程中首先考虑的是支撑臂的受力特性，由于上方搭载的柔性收集单元边缘设置有均匀的反光材料层，这部分材料的面密度、拉伸模量都经过严格测算，

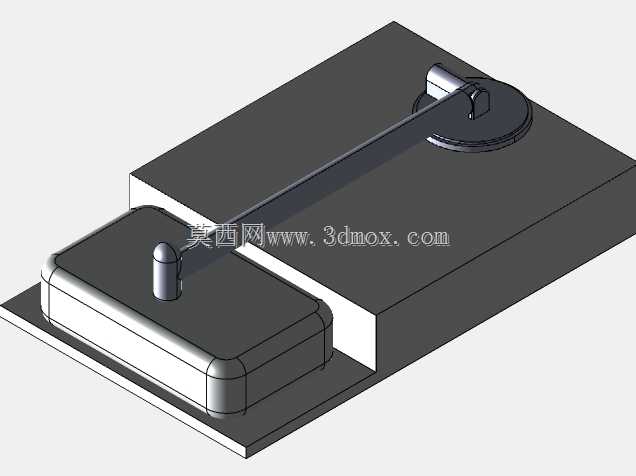

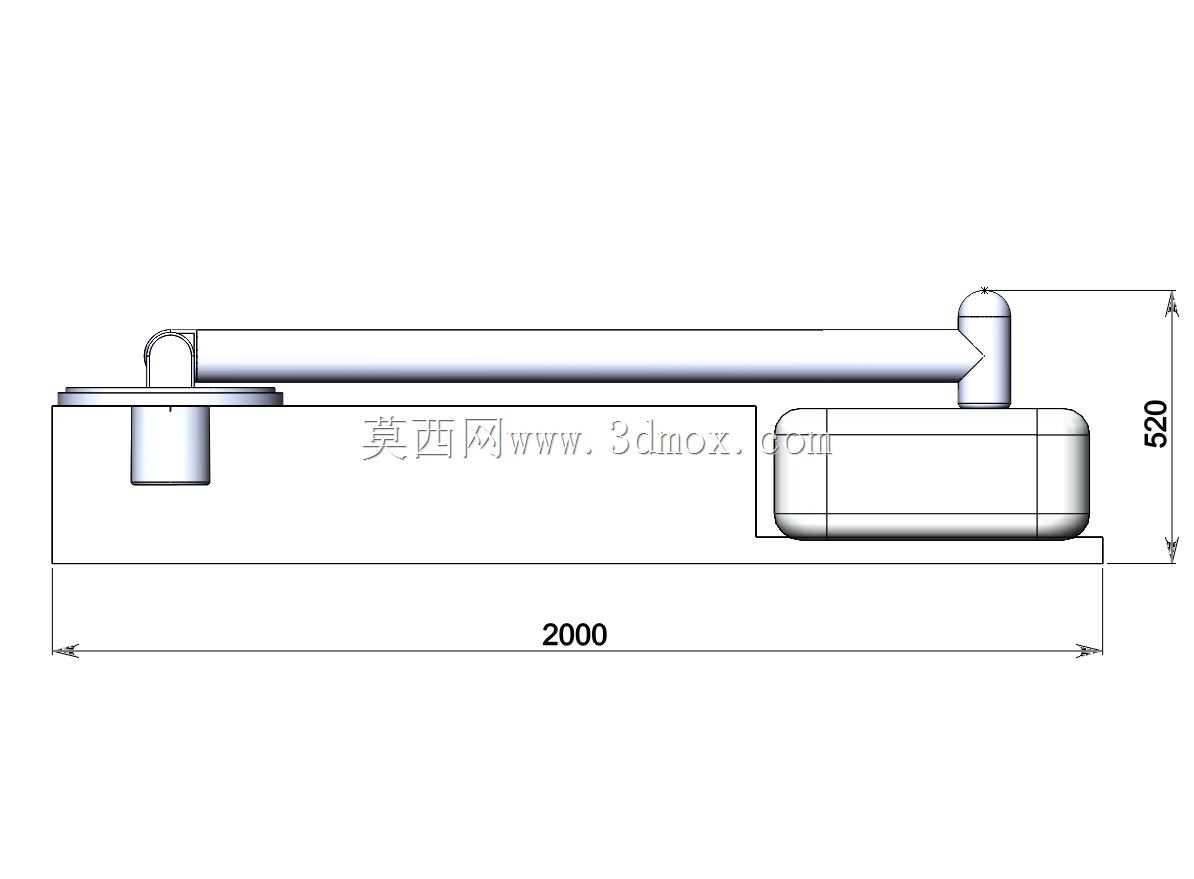

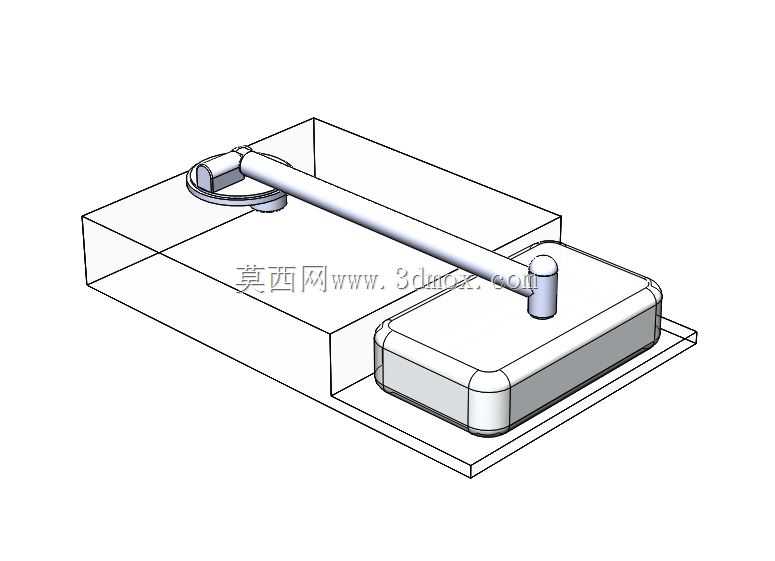

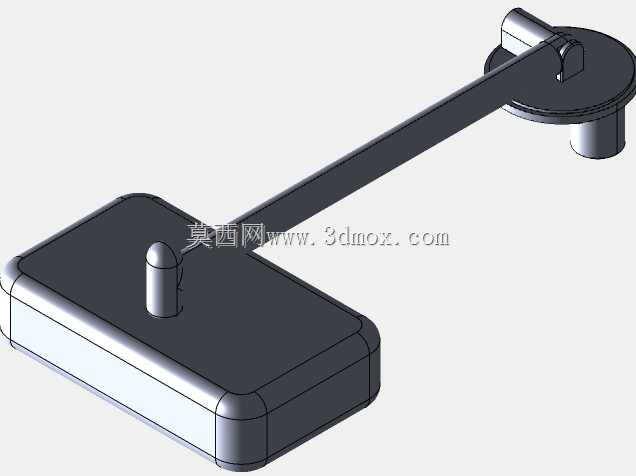

　　支撑臂的截面惯性矩需要匹配收集单元展开后的风阻（虽然月面近乎真空，但太阳风粒子的长期冲量、车体启停的惯性载荷仍需纳入计算范畴），确保在最大惯性弯曲工况下，支撑臂的最大挠度不超过收集单元对焦允许的偏差阈值，不会影响光电转换的效率。结构的基座部分采用一体化的嵌入式安装设计，安装边界与月球车顶部的设备舱预留接口完全匹配，基座的底面设置有定位销孔与螺纹连接位，安装时不需要额外的转接工装，能够直接与车体主结构的铝蒙皮承力框架连接，基座的整体高度控制在较低区间，降低整个支撑结构的重心，减少月球车越障时的倾覆力矩。支撑臂与基座的连接部位采用铰接结构，预留了一定的角度调节余量，设计阶段没有将折叠、展开的动作机构纳入本次建模范畴，

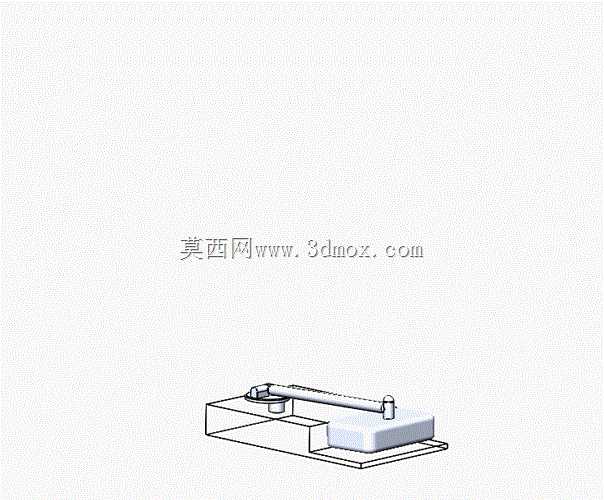

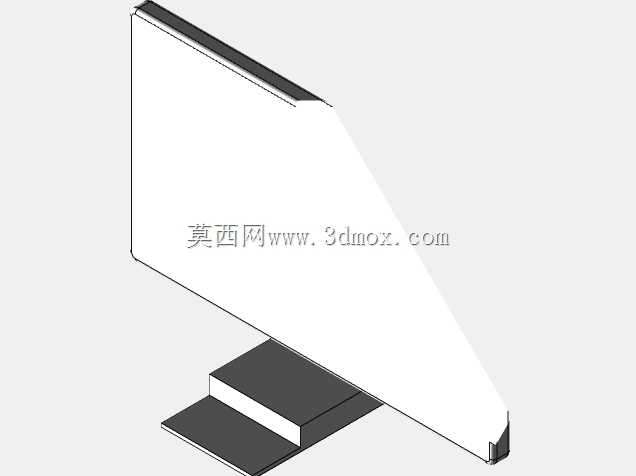

　　当前模型仅展示支撑结构展开到位后的工作状态，配套的循环动画主要用于演示结构在惯性载荷下的微幅形变过程，方便结构设计人员校核不同工况下的应力分布情况。关于上方的柔性收集单元，设计时明确要求太阳能电池板必须作为独立模块单独安装在月球车的专用承载位，不能与支撑臂直接集成，这一设计思路主要是考虑到月面作业的维修性需求，一旦电池板出现微流星撞击导致的损坏，能够单独更换电池模块，不需要拆解整个支撑结构，大幅降低舱外维修的操作难度与时间成本。收集单元的“肋骨”也就是支撑筋条部分，采用与反光材料层匹配的热膨胀系数，避免月面正负一百多度的温差循环导致筋条与反光层脱粘，筋条的排布间距经过多轮拓扑优化，在保证整体刚度的前提下尽可能降低结构自重，

　　毕竟深空探测任务中每克重量的控制都直接关系到发射成本与载荷利用率。反光材料层的均匀性是设计中的关键控制项，涂层的厚度偏差需要控制在微米级，否则会导致反射光线的汇聚出现偏差，降低太阳能的收集效率，同时材料本身需要具备抗月尘吸附的表面特性，减少月尘在表面积累对透光、反光性能的影响。从结构的受力传递路径来看，收集单元承受的各类载荷首先通过周向的筋条传递到主支撑臂，再通过铰接节点传递到下部基座，最终分散到月球车的主承力框架上，整个传力路径尽可能短，减少不必要的传力环节带来的刚度损失与结构重量增加。铰接节点的阻尼参数经过匹配设计，能够在月球车行进过程中吸收部分振动载荷，避免支撑结构与车体的固有频率重合引发共振，影响上部收集单元的工作稳定性。在三维建模过程中，所有的配合面都按照实际加工的公差要求进行了建模，基座与车体连接的安装孔位间距、孔径公差都参考航天结构件的通用设计标准，支撑臂的壁厚变化、铰接部位的圆角过渡都做了细节还原，没有做过度的简化处理，方便后续设计人员直接在此模型基础上开展有限元分析、工程图导出等工作。需要注意的是，当前模型没有包含折叠锁定机构、展开驱动机构这些附属部件，主要聚焦于支撑结构本身的形态与安装接口，相关的附属机构可以根据具体的任务需求在现有模型基础上拓展设计，不会与现有结构产生干涉。
