M3规格滚花嵌入式铜嵌件结构设计

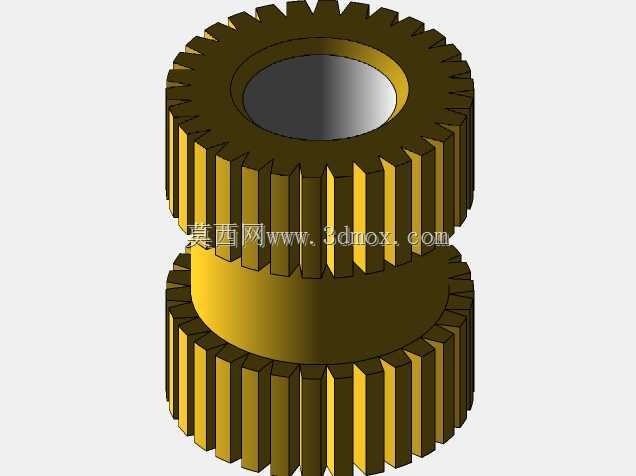

　　这款M3规格的插入式嵌件，是针对消费电子壳体注塑预埋场景开发的紧固连接件，日常在手机、小型通讯终端、便携数码产品的塑胶壳体装配环节中应用极广，主要作用是在强度偏低的塑胶基材上构建可靠的内螺纹承载位点，解决塑胶件直接攻牙易滑牙、反复拆装后螺纹失效的痛点。从结构设计逻辑来看，该嵌件采用了双段直纹滚花的外形结构，中间设置一圈光滑的定位环带，这种设计并非随意排布：上下两段滚花齿在注塑熔融塑胶填充冷却后，会与塑胶基材形成紧密的机械咬合，既可以承受沿螺纹轴向的拉拔力，也能抵抗螺丝锁附时产生的周向扭转力矩，避免嵌件在锁螺丝过程中跟转打滑；中间的光滑环带一方面可以在注塑模具上做精准的轴向定位，控制嵌件在模腔里的埋入深度，避免注塑时胶料溢入内螺纹孔，

　　另一方面也能在嵌件压入预制孔的安装场景下，作为压装工装的贴合基准面，保证压装后嵌件端面与壳体表面的平面度公差。内螺纹采用标准M3粗牙规格，适配常规的M3机牙螺丝，螺纹精度满足6H公差要求，能够适配消费电子装配中常用的镀锌、不锈钢螺丝，保证螺纹啮合的顺畅度与锁紧力的稳定性。从安装边界来看，该嵌件适配的安装场景分为两类，一类是注塑预埋：模腔上的定位针直径与内螺纹小径做间隙配合，定位段长度匹配中间环带的宽度，嵌件外圆与模腔预留槽的单边间隙控制在0.05mm以内，避免注塑时胶料从嵌件侧面窜入螺纹区域；另一类是热压/冷压安装：需要在塑胶壳体上预制直径略小于嵌件滚花外圆的安装孔，热压时将嵌件加热到120-150摄氏度后匀速压入孔内，

　　让周边塑胶受热微融后填充到滚花齿的间隙中，冷却后形成牢固结合，冷压则适用于硬度稍高的工程塑料基材，通过过盈配合让滚花齿切入塑胶内壁实现固定。在实际选型应用中，这类嵌件的轴向拉拔力通常能达到300N以上，周向抗扭力矩不低于1.2N·m，完全满足消费电子产品中PCB板固定、壳体扣合、小型元器件装配的锁紧需求，相比在塑胶件上直接自攻螺丝的方案，反复拆装次数能提升10倍以上，不会出现多次拆装后塑胶孔开裂、滑牙的问题。设计时特意将滚花齿的齿尖做了微小的倒角处理，避免压装过程中齿尖切削塑胶基材产生碎屑，影响装配洁净度，这一点在对内部洁净度要求较高的通讯终端产品中尤为重要，多余的塑胶碎屑如果掉落到主板上，可能会造成电路短路的隐患。

　　嵌件的两端都做了0.1mm左右的导入倒角，不管是注塑时放入模腔，还是压装时对准预制孔，都能快速导向，不会出现卡滞、切边的问题，适配自动化装配线的快速上料需求，不会因为端部棱角导致卡料。内螺纹的入口处同样做了导向倒角，锁附螺丝时不需要刻意对准就能顺利旋入，提升流水线装配的效率，减少螺丝歪锁导致的螺纹损伤。在壁厚设计上，嵌件的壁厚控制在合理范围，既保证了内螺纹的啮合长度足够——这款嵌件的螺纹有效啮合长度达到6mm，能够充分发挥M3螺丝的锁紧力，又不会因为壁厚过大导致注塑后塑胶件表面出现缩痕，影响壳体外观质量，毕竟消费电子产品对外观面的瑕疵容忍度极低，嵌件背面的外观区域不能有明显的缩水、印子。滚花齿的齿距和齿深也经过反复验证，齿深过浅会导致咬合不足，抗扭和拉拔性能不达标，齿深过厚则会导致压装时需要的压力过大，容易压裂周边的塑胶壁，尤其是消费电子的壳体壁厚普遍较薄，通常嵌件周边的塑胶壁厚只要不小于1mm，采用这款嵌件就不会出现压裂的问题。
