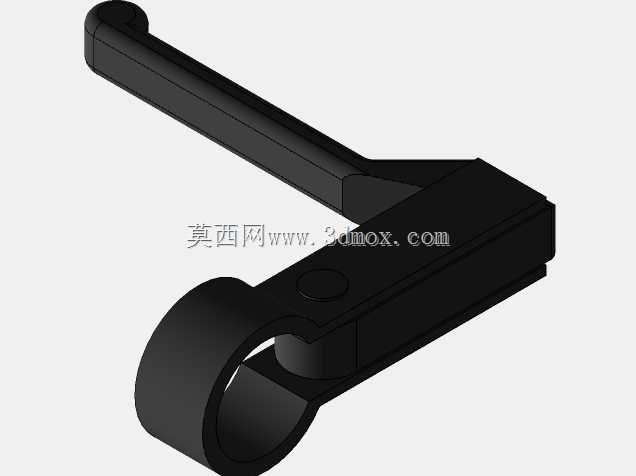

自行车夹式制动操作杠杆结构设计

　　日常通勤、山地越野场景下的人力两轮载具，制动操作部件的人机交互合理性直接决定骑行安全冗余，这款夹装式制动操作杠杆，是线拉制动系统里直接承接人手操作力的核心执行端，区别于老式吊刹配套的直柄杠杆，这款结构采用了偏置式夹环安装位，适配市面绝大多数直径22.2mm的标准车把管径，夹环开口处预留1.2mm的张紧间隙，安装时无需完全拆解车把上的变速、把套部件，松开锁紧螺钉即可卡入车把预设位置，调整到与骑行者手掌自然下垂的握持角度后锁紧，单颗M5锁紧螺钉即可提供足够的夹持力，常规颠簸路面、紧急制动力度下不会出现角度偏转。从结构受力逻辑来看，杠杆的力臂比设置在1:3.2，也就是人手施加在握持端100N的握力时，拉线端可以输出320N的初始拉力，

　　匹配常规线拉夹器的制动行程，握持段做了12度的向后倾角，贴合成年人手掌自然握持的姿态，长时间捏握不会出现掌部压痕，杠杆主体采用等强度变截面设计，靠近转轴支点的位置截面厚度达到8mm，向握持端逐步收窄到4mm，既保证了紧急制动时1200N峰值拉力下的结构强度，不会出现杠杆断裂失效，也尽可能控制了部件自重，整组结构不含锁紧螺钉的净重在42g左右，符合轻量化通勤车、入门山地车的配件重量要求。转轴位置采用了铆接式间隙配合，杠杆转动时的径向旷量控制在0.1mm以内，转动阻尼均匀，不会出现卡滞、松旷的问题，拉线固定位设计了带防滑齿的压线凹槽，刹车线端头卡入定位槽后，拧紧压线螺钉即可牢牢固定钢索，反复制动过程中不会出现钢索滑移、制动力衰减的问题。

　　夹环与杠杆主体的衔接位置做了圆弧过渡，没有尖锐的棱角，即使骑行过程中发生摔车，部件也不会形成尖锐凸起造成二次伤害，握持段的末端做了直径12mm的圆弧封头，捏握时压力可以均匀分布在食指、中指的指腹位置，不会出现局部压强过大导致的操作不适。在实际装车适配层面，这款制动杆可以兼容V刹、悬臂刹、侧拉夹器等多种线拉制动结构，只需要根据不同夹器的行程需求，调整拉线的初始张紧度即可，不需要额外更换转接部件，夹环的锁紧位置预留了三个角度调节档位，适配不同宽度的车把、不同手长的骑行者，手长较小的骑行者可以将杠杆角度向车把内侧调整，缩短握距，手长较大的骑行者可以向外侧调整，获得更舒展的握持姿态。从建模逻辑来看，

　　整个结构的建模过程优先保证安装边界的尺寸精度，夹环的内圆直径公差控制在±0.1mm，保证装车后既可以顺畅调整角度，锁紧后又不会出现打滑，转轴的同轴度公差控制在0.05mm以内，保证杠杆转动时没有偏磨，握持段的曲面采用多段样条线拟合，完全贴合人体工学的握持曲面，没有生硬的折角，所有的棱边都做了R0.5mm的倒圆角处理，既消除了加工后的毛刺风险，也提升了部件的外观质感。在实际使用场景中，这款制动杆可以覆盖城市通勤车、学生代步车、入门山地车等多种车型的配套需求，结构简单可靠，没有复杂的调节机构，日常维护只需要定期在转轴位置滴注少量润滑油，即可保证长期使用的转动顺畅度，不会出现因为结构复杂导致的故障点增多问题，相比液压制动的操作手柄，这款纯机械线拉结构的制动杆维护成本极低，不需要定期更换制动油、排查密封件渗漏问题，适合日常通勤场景下的低维护需求。
