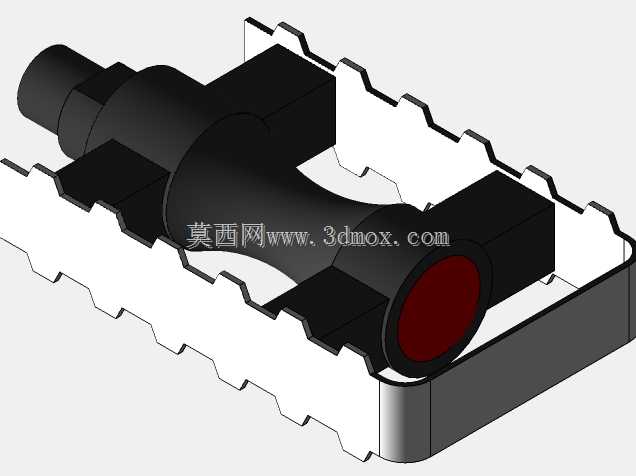

自行车脚踏轴连接结构三维设计

　　日常通勤、运动骑行场景中，自行车脚踏部件是直接承接人体踩踏力、将下肢往复运动转化为轮组旋转扭矩的核心传力节点，其结构可靠性直接决定骑行过程的力传递效率与使用安全。本次设计的脚踏连接结构，核心围绕踩踏力的均匀传导、安装适配性、长期使用的抗疲劳性能展开，在结构建模阶段就充分考虑了实际装车后的受力工况。从受力逻辑来看，骑行过程中脚踏承受的载荷并非单一方向的静压力，而是包含垂直向下的踩踏力、横向的脚部侧向摆动力、以及高频踩踏带来的交变冲击载荷，这就要求连接轴与脚踏本体的配合部位必须具备足够的配合强度，同时轴体的变径过渡位置要做圆弧卸荷处理，避免应力集中导致的长期使用断裂风险。设计过程中首先明确了安装边界尺寸，

　　轴体一端采用标准的自行车曲柄配合螺纹规格，能够适配绝大多数常规民用、运动自行车的曲柄安装孔位，装配时无需额外改造原有车架曲柄结构，可直接替换同规格的老旧脚踏组件。轴体与脚踏主体的连接部位采用方榫配合结构，相比传统的圆销连接，方榫结构能够传递更大的扭矩，避免踩踏过程中出现脚踏本体相对轴体打滑的问题，配合端面的锁紧结构可以限制脚踏的轴向窜动，保证高速踩踏时的结构稳定性。从外形结构来看，轴体的阶梯变径设计充分考虑了轴承安装位的尺寸匹配，不同轴段分别对应内轴承、外轴承、密封端盖的安装位置，密封端盖部位预留的环形槽可以安装橡胶密封圈，阻挡骑行过程中泥沙、雨水进入轴承内部，延长轴承的维护周期与使用寿命。

　　脚踏主体与轴体的配合基座采用一体化的加强筋结构，在不额外增加整体重量的前提下，提升了基座部位的抗弯折强度，即使遇到颠簸路面的瞬时冲击载荷，也不会出现基座开裂的问题。实际建模过程中，对各个配合面的公差带做了匹配设计，轴承安装位采用过渡配合，既保证轴承装配后不会出现松旷，也便于后期维护时的轴承拆卸更换；螺纹配合部位预留了足够的啮合长度，避免踩踏受力时出现螺纹滑牙的问题。考虑到实际使用中用户的脚部踩踏位置存在一定的偏移量，脚踏主体的支撑面做了加宽处理，配合表面的防滑齿结构，能够增大鞋底与脚踏接触面的摩擦力，避免骑行过程中脚滑脱踏的风险。轴体末端的密封端盖采用嵌入式安装结构，不会突出脚踏主体表面，避免骑行过程中端盖被异物磕碰损坏，

　　同时端盖与轴体之间的配合间隙控制在合理范围，既不会因为间隙过大导致密封失效，也不会因为间隙过小出现装配干涉。在结构验证阶段，通过模拟不同体重用户的极限踩踏工况，对轴体的应力分布做了校核，将应力集中区域的轴径做了适度加大，同时优化了过渡圆角的半径，在保证结构强度的前提下尽可能降低整体重量，避免不必要的材料浪费。整个结构的安装流程符合常规自行车维修的操作逻辑，使用常规的脚踏扳手即可完成拆装，不需要特殊的专用工具，便于普通用户自行更换维护。针对日常使用中常见的脚踏松动问题，在螺纹配合部位设计了防松垫片的安装位，装配时加装防松垫片后，即使长期承受交变载荷，也不会出现螺纹连接松动的问题，提升了长期使用的可靠性。
