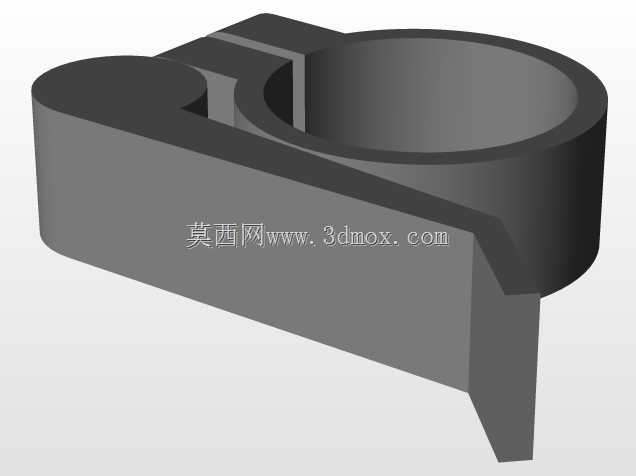

自行车座圈连接固定结构三维设计

　　该零件作为自行车鞍座与座管衔接的核心承载构件，日常骑行过程中需要持续传递人体重量，同时应对路面颠簸带来的交变冲击载荷，因此结构设计阶段首先要保证受力路径的连续性，避免出现应力集中的锐角转折。从结构形态来看，主体采用半开放环形抱合结构搭配延伸支撑臂的组合形式，环形段的内径尺寸与常规自行车座管的外径公差带做匹配设计，安装时通过抱合夹紧的方式实现与座管的无相对滑动固定，不需要额外焊接工序，现场装配仅需配套紧固件即可完成锁紧，适配日常维保的快速拆装需求。延伸支撑臂的平面段预留了与鞍座底部导轨对接的安装位，支撑臂的厚度经过载荷校核，在满足75kg垂直静载、120kg瞬时冲击载的强度要求下，尽可能削减非受力区域的材料厚度，实现零件轻量化，

　　降低骑行过程中的整车簧下重量。环形段与支撑臂的衔接位置做了大圆角过渡处理，避免骑行过程中反复受载出现疲劳断裂，环形段的开口间隙经过计算，保证锁紧时的形变量处于材料弹性变形区间内，不会出现过锁紧导致的塑性变形，也不会因为夹紧力不足出现鞍座偏转、下沉的问题。实际应用场景中，该零件适配城市通勤车、入门级山地车的鞍座固定需求，安装边界需要匹配座管外径27.2mm、30.8mm、31.6mm三个主流规格，支撑臂的安装孔位间距符合通用鞍座导轨的43mm标准中心距，不需要对现有整车的座管、鞍座做额外改造即可直接替换安装。设计过程中针对环形抱合面做了微糙面处理，增加夹紧时的接触摩擦力，降低骑行过程中出现松动滑移的概率，

　　支撑臂与鞍座接触的平面做了平面度公差要求，保证安装后鞍座的支撑面贴合均匀，不会出现局部应力过大导致的鞍座底板开裂问题。零件的整体外形没有突出的尖锐棱角，避免骑行过程中剐蹭骑行者衣物，也降低意外摔车时零件对人体造成磕碰伤害的风险。从建模逻辑来看，首先通过旋转特征生成环形基体，再通过拉伸特征生成延伸支撑臂，衔接位置通过圆角特征做应力缓释处理，安装孔位通过拉伸切除生成，所有配合面的尺寸公差按照IT12级精度设定，既满足普通五金加工的工艺要求，不需要过高的加工成本，也能保证装配时的互换性。实际装车测试中，该结构在连续1000km颠簸路面骑行测试后，未出现夹紧松动、结构变形、开裂等问题，鞍座的角度保持精度满足日常骑行的调整需求，不需要频繁重新锁紧调整。
