山地自行车26寸越野辐条车轮结构设计

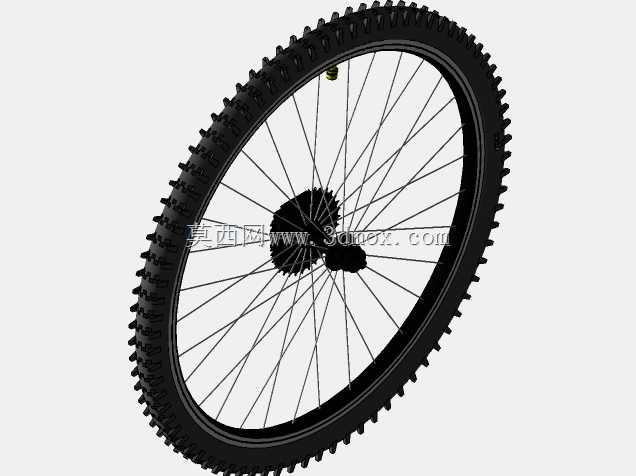

　　这款26英寸规格的山地自行车车轮，是面向非铺装路面骑行场景开发的行走部件，在整车结构中承担承载、导向、缓冲与动力传递的核心作用，适配硬尾、软尾各类山地骑行车架，可覆盖林道穿越、轻度越野、日常通勤多场景使用需求。从结构设计逻辑来看，轮组采用等径钢丝辐条交叉编织的排布方案，每根辐条通过条帽与轮圈、花鼓法兰连接，编织过程中通过调整条帽旋入深度控制辐条张紧力，保证轮圈的径向圆跳动与端面偏摆控制在合理公差范围内，这种辐条排布结构相比一体轮具备更好的冲击韧性，在路面颠簸产生径向载荷时，多根辐条可协同分散受力，避免单点应力集中导致的轮组变形失效。轮圈采用双层铝合金结构设计，胎边座位置做了加厚处理，可适配标准山地车开口外胎，

　　胎圈卡槽的尺寸严格匹配通用轮胎安装标准，保证充气后胎圈与轮圈紧密贴合，不会在低胎压越野工况下出现胎圈脱开的风险。外胎采用大颗粒块状胎纹设计，胎齿高度较高且排布间距较大，在泥土、砂石路面骑行时，胎齿可嵌入松软路面表层提供足够抓地力，同时较大的胎纹间隙可在滚动过程中自动排出夹带的泥土砂石，避免胎面被异物填满导致抓地力下降；胎体采用加厚橡胶配方，胎侧位置做了防刮补强设计，可抵御林道骑行中树枝、碎石的刮擦，降低爆胎概率。花鼓部分采用法兰盘对称结构，两侧法兰的开孔位置与辐条编织角度匹配，保证轮组两侧的辐条张力均衡，轴芯位置适配标准快拆或桶轴安装规格，安装开档尺寸符合山地车通用设计标准，可直接替换同规格的市售轮组，无需对车架、

　　前叉的安装位做额外修改。飞轮安装座采用标准塔基结构，可适配多片式山地飞轮，动力通过链条传递到飞轮后，经花鼓壳体带动辐条、轮圈、轮胎同步转动，实现整车的前进驱动。在安装边界设计上，轮组的整体外直径匹配26寸轮胎充气后的标准尺寸，轮组宽度适配常规山地车前叉、后叉的开档间距，安装后轮胎与车架前叉、后上叉、后下叉之间留有足够的安全间隙，即便在轮胎最大充气压力、最大负载形变状态下，也不会出现轮胎与车架部件摩擦干涉的问题。刹车安装位方面，花鼓壳体预留了碟刹盘片安装座，可适配标准六钉碟刹盘，满足越野骑行的制动需求，制动过程中产生的制动力矩通过花鼓、辐条传递到整个轮组，实现平稳减速。从工程设计细节来看，辐条的交叉角度经过反复校核，

　　既保证了轮组的纵向承载能力，也兼顾了轮组的侧向刚性，在转向、侧倾骑行时不会出现明显的轮组偏摆，提升操控精准度；条帽位置设计有防松结构，在长期颠簸骑行工况下不会出现辐条张力自行衰减的问题，减少日常维护的频次。轮圈的气门嘴开孔位置做了密封补强，适配美式气门嘴，充气操作便捷，开孔边缘做了倒角处理，避免安装内胎时刮伤内胎胎壁。这款轮组的设计充分考虑了越野骑行的复杂工况，所有配合尺寸均遵循自行车行业通用安装标准，可直接用于整车生产装配，也可作为维修替换件使用，建模过程中完整还原了轮组各部件的配合关系，包括辐条与条帽的螺纹连接、轮胎与轮圈的配合、花鼓内部轴芯与轴承的安装位置，可直接用于结构校核、装配模拟、运动仿真等设计环节，帮助设计人员快速验证轮组与整车其他部件的匹配性，缩短整车开发的周期。
