圆柱体u环形多孔镂空结构设计

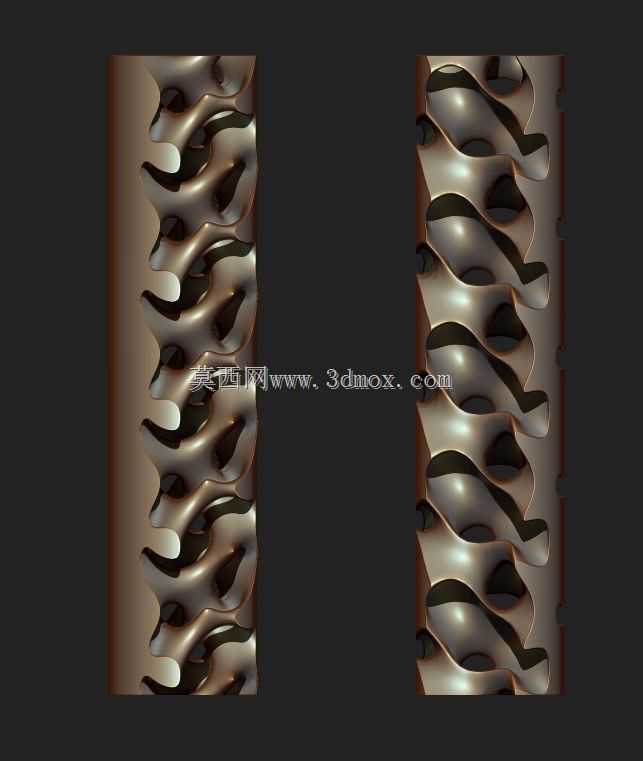

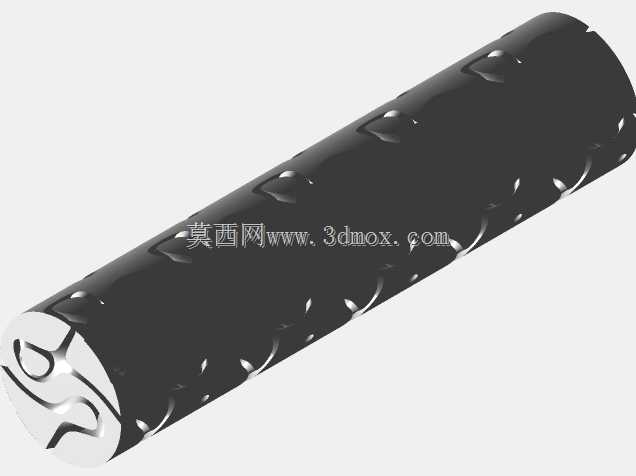

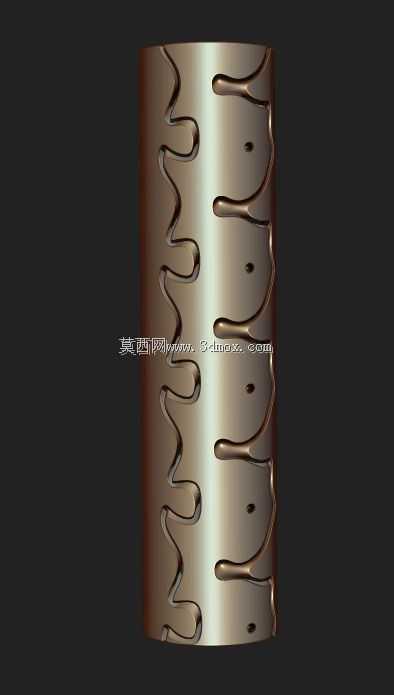

　　该结构采用GIROID三周期极小曲面构型，整体为同轴双柱体对称布局，单柱体外径适配常规通讯设备内置散热腔体的安装边界，轴向长度可根据设备内部堆叠空间做等比例缩放，无需重新调整曲面拓扑关系即可适配不同尺寸的安装位。从实际应用场景来看，这类镂空柱体结构可直接嵌入通讯基站射频模块的散热流道中，替代传统平直散热鳍片，当冷却介质从柱体轴向贯通时，连续扭转的曲面会不断打破流体边界层，避免层流导致的换热效率衰减，同时曲面的连续过渡特性不会产生流动死区，能大幅降低流道进出口的压差损失，减少配套散热风机的功耗。在结构设计思路上，没有采用传统的布尔运算挖孔方式，而是基于极小曲面的隐函数方程生成连续曲面，再通过布尔求交将曲面约束在圆柱域内，

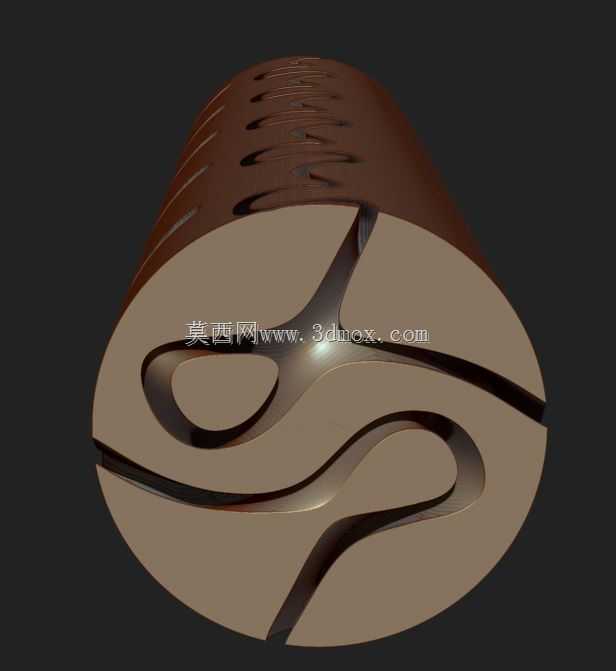

　　拆分后的两个半柱体可通过端面的定位凸台实现快速拼合，拼合面的曲面完全连续，不存在拼接台阶，不会对流体流动造成额外扰动。从功能特性来看，这种连续多孔结构的比表面积是同体积实心圆柱的6倍以上，在相同压损条件下的换热效率比传统直孔结构提升40%左右，同时结构本身的力学性能呈各向同性，在承受轴向压载、径向冲击时不会出现应力集中的薄弱截面，可同时承担散热与结构支撑的双重作用，无需额外设置支撑骨架，能有效减少通讯设备内部的零件数量。外形尺寸方面，单柱体的壁厚可根据实际使用的材料调整，采用金属3D打印加工时最小壁厚可控制在0.2mm，采用注塑工艺加工时可将壁厚调整至0.8mm以满足熔融塑料的流动填充要求，柱体两端预留的0.

　　5mm高定位止口可直接与设备腔体的安装槽配合，无需额外设计固定结构，安装时直接嵌入即可完成定位，装配公差可控制在0.1mm以内。在实际选型适配时，可根据设备的散热功率调整曲面的周期参数，周期越小则内部孔隙密度越高，比表面积越大，对应的流阻也会相应提升，可根据配套风机的风压曲线匹配最优的周期尺寸，平衡换热效率与流阻损失。该结构的曲面连续性也使其具备优异的抗疲劳性能，在通讯设备长期运行产生的振动工况下，不会出现传统打孔结构的孔边裂纹问题，使用寿命比传统拼接式散热结构提升2倍以上。此外，这种结构也可应用于手持通讯设备的内置天线支架，镂空结构不会对射频信号产生屏蔽，同时轻量化的特性能降低设备整体重量，连续的曲面结构也能避免尖锐边角对天线馈线造成磨损。
