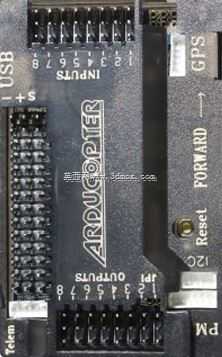

该飞控模块作为小型无人飞行器的核心控制单元,在多旋翼、固定翼、垂直起降无人机等民用无人设备领域承担核心姿态解算、航迹规划执行、外设信号调度的关键作用,日常作业场景覆盖低空航测、农林植保、电力巡线、小型物流配送等多个民用无人作业场景,是小型无人设备实现自主飞行的核心硬件载体。从结构设计角度看,整块板卡采用矩形PCB作为承载基底,所有接口沿板卡两侧长边排布,预留的排针接口对应电源输入、舵机信号输出、GPS模块连接、数传电台通信、磁罗盘外接等功能引脚,接口排布充分考虑装机时的走线便利性,避免装机后线缆弯折过度导致的接触不良问题。板卡表面的核心处理芯片、惯性测量单元均做了位置优化,将高灵敏度的IMU模块布置在板卡几何中心位置,
尽可能减小装机后机体振动对加速度计、陀螺仪采样精度的影响,同时板载的状态指示灯、USB调试接口布置在板卡侧边,装机后无需拆解机体即可完成固件烧录、状态查看等调试操作。设计过程中充分考虑了不同机型的安装兼容性,板卡四角预留了标准直径的安装孔位,孔位间距匹配主流的减震安装架尺寸,可直接搭配通用型飞控减震球、减震海绵使用,无需额外加工转接件即可完成固定,安装边界预留了足够的安全间隙,避免安装后板卡边缘与机架碳板、机载电池、电调等部件发生干涉。板卡上的排针高度经过选型匹配,常规杜邦线插头插入后不会超出板卡整体厚度过多,可适配常见的飞控保护外壳安装需求,外壳装配后不会挤压插接线缆。从功能实现的结构适配来看,
板卡上预留的外接模块接口位置对应了常用外设的安装方位,GPS接口对应的走线方向指向机头方向,可减少走线长度同时避免线缆缠绕在螺旋桨旋转范围内,数传、遥控接收接口的排布也对应了机架尾部的设备安装位,方便用户快速完成整机组装布线。在结构强度设计上,PCB板厚选用常规工业级板卡厚度,可承受常规装机、作业过程中的振动冲击,板上较重的接口元件均做了焊盘加固处理,避免长期振动下出现焊盘脱落、元件虚接的问题。板卡上的元件布局做了电磁兼容优化,电源处理模块与敏感的传感单元保持足够的物理间距,减少电源纹波对传感信号采样的干扰,同时接口的信号定义排布遵循行业通用飞控接口规范,可直接适配市面上绝大多数的主流无人机外设,无需用户自行改线定义。
实际装机使用时,该飞控板的安装高度可通过减震架灵活调整,适配不同内部空间的机架结构,无论是紧凑型的穿越级机架还是大载重的植保机架,都能找到合适的安装位置,板卡整体重量控制在合理区间,不会给小型无人机带来过多的负载重量影响,对续航时长的影响可控制在可接受范围内。设计时还考虑了户外作业的环境适应性,板卡表面的阻焊层选用耐磨材质,日常装机调试过程中的轻微剐蹭不会损坏板上线路,接口的镀金层厚度满足多次插拔的使用需求,长期户外作业插拔调试也不会出现接触电阻过大的问题。
