30mm口径步枪镜安装Weaver底座环

　　在轻武器战术附件改装领域，瞄准镜安装座环是决定光学瞄具使用稳定性的核心连接件，这款适配30mm管径的Weaver规格底座环，主要面向民用射击运动、战术训练场景下的步枪光学瞄具加装需求，解决不同管径瞄准镜与标准皮卡汀尼/韦弗导轨之间的可靠连接问题。从实际使用场景来看，这类镜环需要承受枪械射击过程中的高频往复后坐力，常规民用狩猎场景下栓动步枪后坐加速度可达数百G，半自动战术步枪的连续射击振动频率更高，因此连接结构的抗冲击性能、重复装夹精度是设计阶段的核心考量指标。

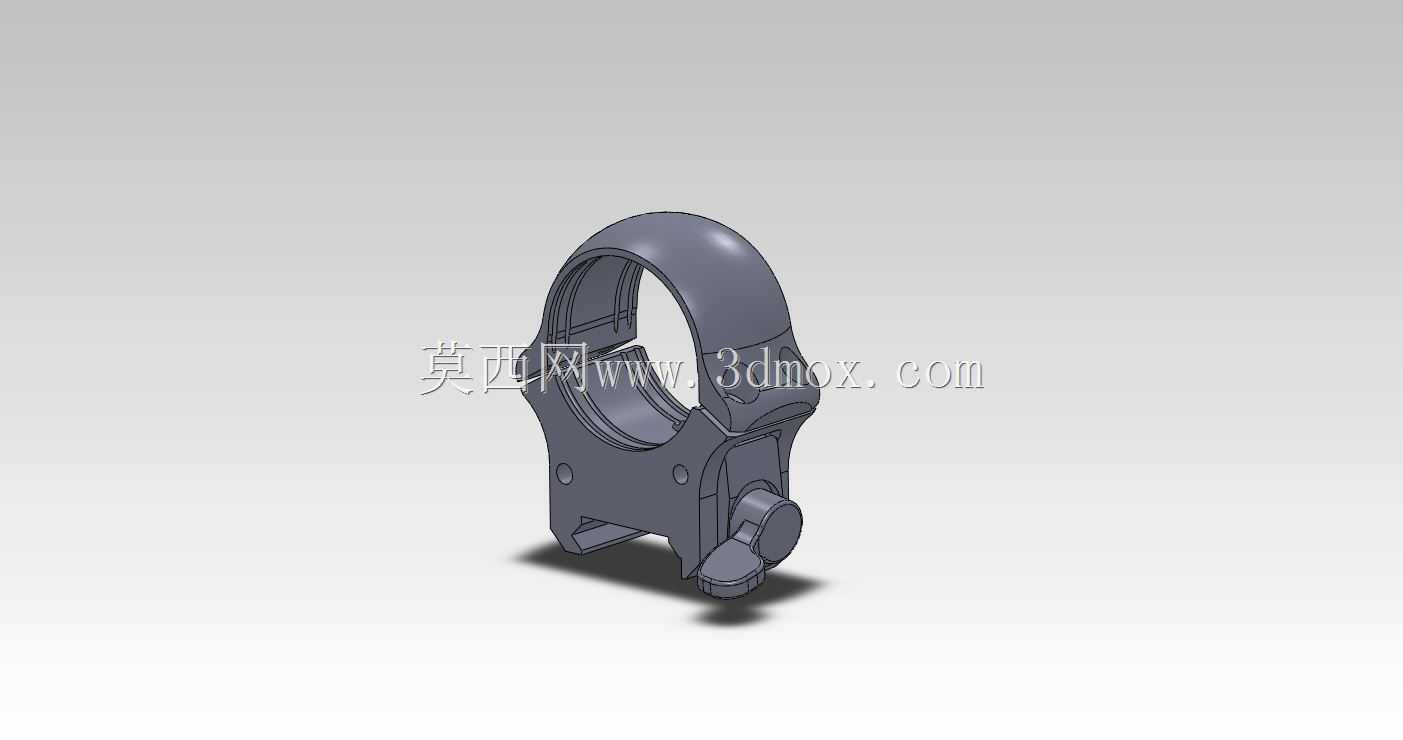

　　这款镜环采用上下分体式夹环结构搭配一体式底座设计，下半部分夹环与底座为一体化加工成型，上半夹环通过两侧对称的锁紧螺钉实现对瞄准镜镜身的环抱式夹紧，底座侧面设置有韦弗导轨标准的锁紧凸台与快拆扳把结构，无需额外工具即可快速完成在导轨上的装拆与位置调整，适配市面上绝大多数符合MIL-STD-1913标准的韦弗式战术导轨。设计阶段针对夹环的抱紧力做了专项优化，夹环内壁预留了均匀的防滑纹理加工余量，实际生产中可根据需求做喷砂或者滚花处理，避免大后坐力下瞄准镜出现环向转动或者轴向窜动，保证瞄具零位的一致性，减少射击过程中的归零校正频次。

　　从安装边界尺寸来看，这款镜环适配的瞄准镜管径为标准30mm，这也是目前中高端变倍瞄准镜的主流管径规格，相较于传统1英寸（25.4mm）管径的镜环，30mm规格能够给瞄准镜内部的调节机构留出更大的行程空间，适配更远距离的弹道调节需求。镜环底座的安装槽宽度严格匹配韦弗导轨的标准槽宽，锁紧后底座与导轨上表面的贴合间隙控制在0.02mm以内，避免出现安装虚位。夹环的高度设计参考了常规步枪机械瞄具的基线高度，安装后瞄准镜轴线与枪管轴线的高度差控制在合理范围内，既不会因为贴腮高度不适影响射击舒适性，也能避免物镜筒与枪管护木出现干涉。

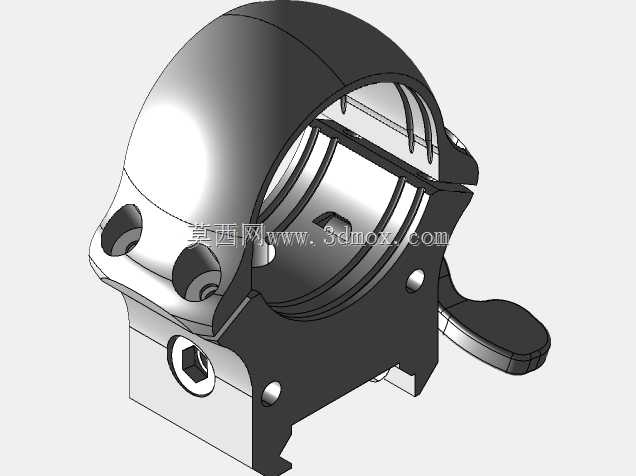

　　结构细节上，镜环两侧的锁紧螺钉采用内六角沉头设计，螺钉头部完全沉入夹环的沉孔内，不会突出夹环表面勾挂携行装具，底座侧面的快拆扳把带有自锁结构，扳把扣合后会自动卡入锁定位，不会因为射击振动出现意外松脱。夹环与底座的衔接位置做了大圆角过渡处理，既减少了应力集中风险，提升零件的抗冲击疲劳寿命，也避免尖锐棱角在操作过程中划伤使用者或者装具表面。材质选型上这类零件通常采用6061或者7075铝合金做硬质阳极氧化处理，在保证结构强度的前提下尽可能降低附件重量，减少对整枪重心的影响，部分高强度版本也会采用钢质材料制作锁紧螺钉与受力嵌件，进一步提升连接可靠性。

　　在实际装配调试过程中，这类镜环的安装需要注意控制两侧螺钉的锁紧扭矩，通常推荐扭矩值在1.5-2N·m之间，扭矩过大容易夹伤瞄准镜镜身或者导致夹环变形，扭矩过小则无法提供足够的抱紧力。设计阶段也针对夹环的夹紧变形量做了有限元仿真验证，在额定锁紧扭矩下，夹环的圆度变形量控制在0.01mm以内，不会对瞄准镜内部的光学镜片组造成挤压应力，避免影响光学成像精度。底座与导轨的配合面做了平面度管控，平面度公差不超过0.015mm，保证安装后镜环的轴线与导轨方向保持平行，减少瞄准线的安装倾斜误差。

　　不同于分体式高低搭配的双环镜座，这款一体式底座环本身自带固定的轴线高度，适合搭配物镜直径适中的瞄准镜使用，如果搭配大物镜口径的瞄准镜，可以通过搭配同规格的加高座环来提升瞄准线高度，避免物镜筒与护木干涉。整体结构没有多余的冗余设计，所有结构特征都服务于可靠夹紧、快速安装、抗冲击这几个核心功能需求，零件的加工工艺性良好，夹环的内孔可以通过车削加工一次成型，底座部分的导轨槽与锁紧结构可以通过数控铣削完成，加工工序少，量产一致性容易管控，适合批量生产供应民用射击配件市场。
