monsterauto车型5立方厘米小型内燃机结构

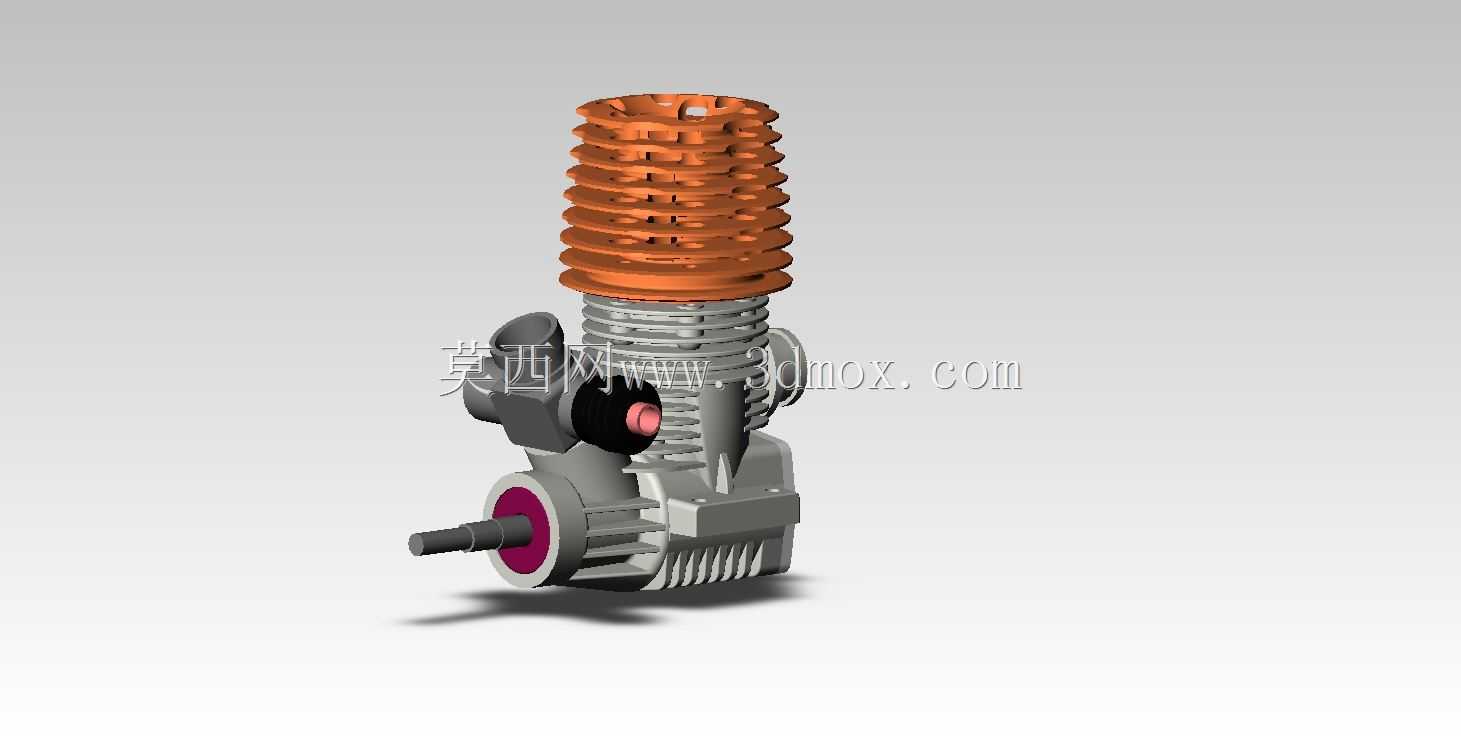

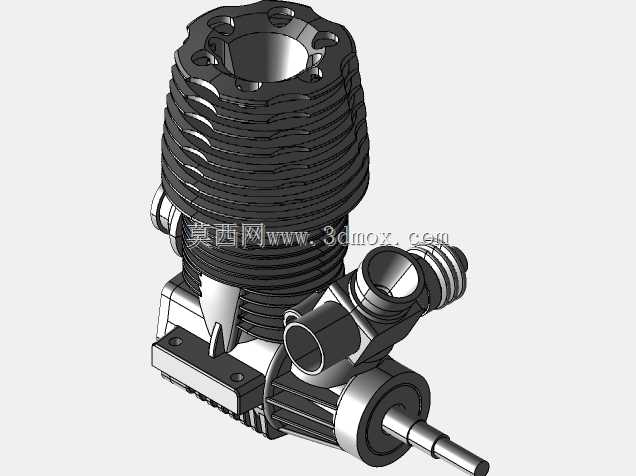

　　这款小排量内燃机的设计定位非常明确，就是面向小比例遥控模型车的动力输出场景，尤其是monster auto这类大脚遥控车型，这类车型对动力单元的重量、输出扭矩曲线、散热能力都有非常具体的要求，不能直接照搬大排量航模发动机的结构逻辑。从结构布局来看，它采用了单缸侧置排气的经典布局，顶部的散热鳍片是整个设计里的重点考量部分——因为小排量模型发动机的工作转速普遍在一万转到两万转区间，燃烧室内的爆发温度很高，没有主动水冷结构的前提下，全靠外露的鳍片增大和空气的接触面积，鳍片的间距、厚度、排布高度都经过了匹配，既不会因为鳍片过密导致高速行驶时气流无法顺利穿过鳍片间隙带走热量，也不会因为鳍片过薄在车辆翻滚碰撞时出现断裂变形。

　　从安装边界来看，整个动力单元的安装基准是曲轴输出端的轴颈，输出轴的直径、伸出长度都匹配常规1/10比例遥控车的离合器安装座尺寸，曲轴箱侧面的安装凸台预留了标准的螺丝孔位，孔距和市面上主流的模型车发动机安装位完全兼容，不需要额外做转接支架就能直接装车。化油器的安装位置做了侧置倾斜设计，一方面是为了避开车辆前部的防撞结构，另一方面倾斜的安装角度能让车辆在飞跃落地、大角度倾斜行驶的时候，化油器油池内的燃油不会轻易溢出，保证不同行驶姿态下的供油稳定性。

　　气缸部分的散热鳍片做了上下分段设计，上部靠近燃烧室的区域鳍片密度更高，因为这个区域是燃烧温度最高的位置，需要更大的散热面积快速把热量导出，下部靠近曲轴箱的区域鳍片间距更大，因为曲轴箱本身需要维持一定的工作温度，保证内部的润滑油保持合适的粘度，不会因为温度过低导致润滑阻力增大。曲轴输出端的前端盖集成了轴承定位台阶，轴承的安装过盈量按照模型发动机的常用工况做了匹配，既能承受高转速下的径向跳动，也能承受车辆急加速、急减速时的轴向冲击力。

　　排气口的位置做了法兰边设计，匹配常规的模型车排气管安装口径，不需要额外改装就能对接现成的谐振排气管，利用排气谐振效应提升发动机的中低速扭矩输出，这对于大脚车型来说非常重要，因为这类车型经常需要在低速攀爬、急加速起步的工况下工作，中低速段的扭矩储备比极限高转速功率更有实际价值。整个发动机的外部轮廓做了圆弧过渡处理，没有突出的尖锐结构，一方面是避免车辆在翻滚的时候突出部位先着地损坏内部结构，另一方面也能减少安装时和周边的车架、舵机、电池等部件的干涉，在有限的车架安装空间里最大化压缩动力单元的整体体积。

　　从功能特性来看，这款发动机的排量控制在5立方厘米，这个排量级别刚好能满足1/10比例大脚车的动力需求，既不会因为排量过大导致油耗过高、整车重量分配失衡，也不会因为排量过小出现动力不足、无法应对复杂越野路面的问题。散热头采用了和气缸体分体的设计，通过顶部的螺丝压紧在气缸套上，这样的设计一方面方便后期更换不同压缩比的气缸套来适配不同比例的燃油，另一方面如果散热鳍片出现损坏，只需要更换散热头部分，不需要更换整个气缸总成，降低后期维护的成本。曲轴箱的材质采用了压铸铝合金的设计思路，在保证结构强度的前提下尽可能降低自重，毕竟模型车的簧下质量、整体重量对操控性能的影响非常明显，过重的发动机会导致车辆重心过高，飞跃落地时容易出现翻车的情况。

　　在设计思路上，整个结构没有追求过于极端的性能参数，而是把可靠性、安装兼容性、维护便捷性放在了优先位置，比如化油器的油针位置做了外露设计，调整的时候不需要拆开车壳或者周边的部件，直接用螺丝刀就能调整主油针和怠速油针的开度，非常适合户外场地的实时调试。火花塞的安装位置在散热头的正中心，这个位置能保证点火点在燃烧室的中心区域，让燃烧室内的油气混合气体燃烧更均匀，减少局部爆震的情况，延长发动机的整体使用寿命。曲轴的配重块做了精准的动平衡匹配，高转速运转的时候不会出现过大的震动，避免震动传递到车架上导致舵机、接收机等电子元件出现虚位或者接触不良的问题。

　　从实际使用场景来看，这类小排量发动机除了用在遥控模型车上，也可以适配小型的固定翼航模、小型船模，只要匹配对应的螺旋桨或者水冷散热头就能使用，它的安装孔位通用性很强，输出轴的连接方式也支持多种不同的离合器、齿轮组的安装。整个发动机的外部尺寸控制非常紧凑，从曲轴输出端到散热头顶部的高度、曲轴箱的宽度都做了严格的边界控制，能适配绝大多数同级别模型的安装空间，不需要对车架结构做切割或者改装。进气口的位置做了滤网安装槽，能加装小型的空气滤网，避免户外越野的时候灰尘、沙粒通过化油器进入气缸内部，造成气缸壁、活塞的磨损，这对于经常在非铺装路面行驶的大脚车型来说是非常实用的设计细节。
