带制动衬片的发动机转速控制离合器结构

　　在中小功率内燃动力设备的传动链路里，这类集成转速控制功能的离合器往往承担着动力通断、负载匹配、过载缓冲的多重作用，区别于普通的刚性联轴器，它不需要额外加装独立的制动组件，就能在动力切断的瞬间快速锁止输出端，避免从动侧因为惯性持续运转带来的工位偏移、传动件打齿等问题。从实际应用场景来看，这类结构常出现在小型通用动力设备、园林机械、轻型工程机械的动力输出端，适配轴径50毫米的电机或发动机输出轴，安装时不需要对原有动力端的轴伸做额外改制，只要匹配对应的键槽尺寸就能完成装配，轴向安装尺寸控制得比较紧凑，不会过多占用动力舱的布置空间，对于原有设备的传动改造也有较好的适配性。

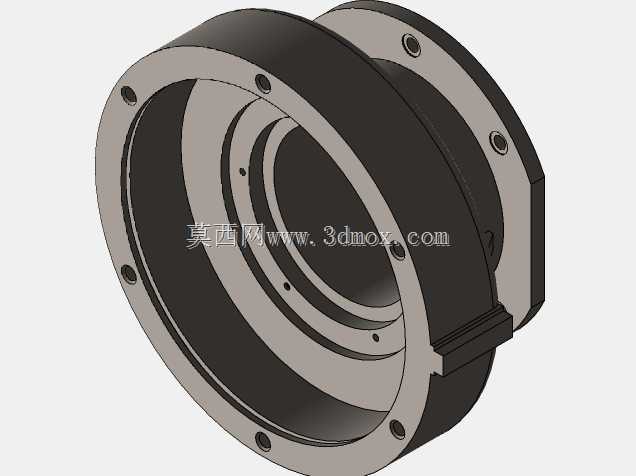

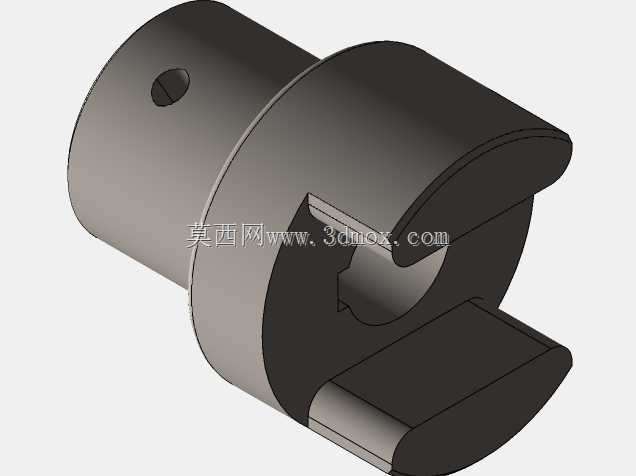

　　从结构设计逻辑来看，整个部件采用同轴分层布置的思路，中心的轴套直接和动力输入轴配合，通过平键传递扭矩，外围的壳体部分和从动负载端连接，中间的摩擦副组件集成了制动衬片，当离合器处于结合状态时，内部的压紧结构将摩擦组件牢牢压合，动力从中心轴传递到外围壳体，带动负载运转，这时候制动衬片和固定端的制动面保持分离状态，不会产生额外的摩擦损耗；当需要切断动力时，压紧结构释放，摩擦副之间的正压力消失，动力传递路径断开，同时制动衬片在复位结构的作用下贴靠固定制动面，通过摩擦力快速消耗从动侧的转动惯量，让输出端在短时间内停转，不需要额外配置独立的制动器，简化了整个传动系统的结构。

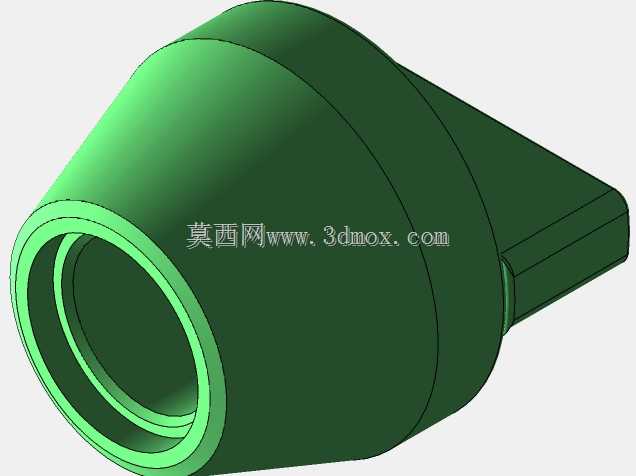

　　细节设计上，部件的外壳采用剖分式的装配结构，方便后期检修更换摩擦片和制动衬片，不需要将整个部件从轴上完全拆卸就能完成易损件的更换；外露的连接部位做了止口定位设计，和负载端连接时能保证同轴度误差控制在允许范围内，避免高速运转时出现偏心振动；内部的压紧组件采用对称布置的离心触发结构？不对，哦不对，是转速控制相关，哦对，它的转速控制逻辑是结合转速阈值来调整压紧力，当发动机转速低于设定的结合转速时，离合器处于分离带制动的状态，动力不会输出，避免低转速下负载拖垮发动机，当转速上升到设定区间，离心力带动压紧组件逐步压合摩擦副，动力开始平顺传递，随着转速进一步升高，压紧力同步增大，能传递的扭矩也随之提升，匹配发动机不同转速下的扭矩输出特性，避免起步时的冲击。

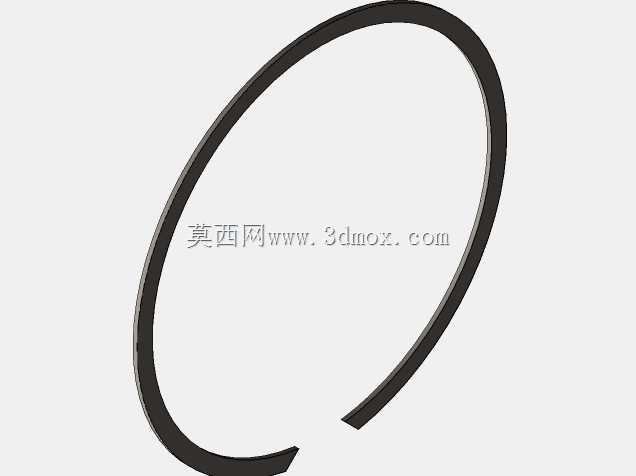

　　安装边界方面，整个部件的最大外圆尺寸根据50毫米轴径做了匹配设计，径向预留的安装间隙只需要满足外壳旋转时不与周边构件干涉即可，轴向的固定采用轴端挡圈加锁紧螺母的双重固定方式，能承受正反转切换时的轴向窜动，制动衬片的磨损间隙可以通过侧面的调整螺钉进行补偿，不需要拆解整个结构就能调整制动间隙，日常维护的操作门槛很低。在传动匹配上，这类离合器能适配的工况负载比较宽泛，不管是带恒定阻力的旋转负载，还是有一定冲击的往复类负载，都能通过摩擦副的打滑缓冲吸收冲击，保护发动机和传动链上的其他零件不会因为瞬时过载损坏。

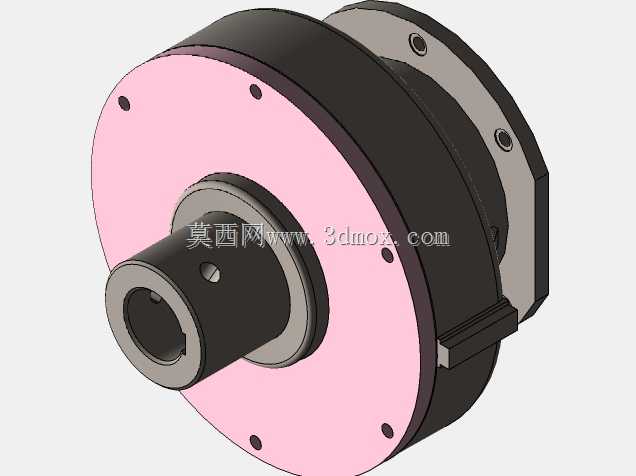

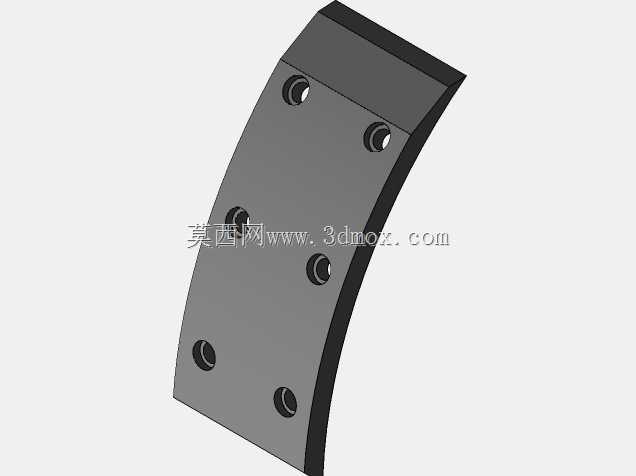

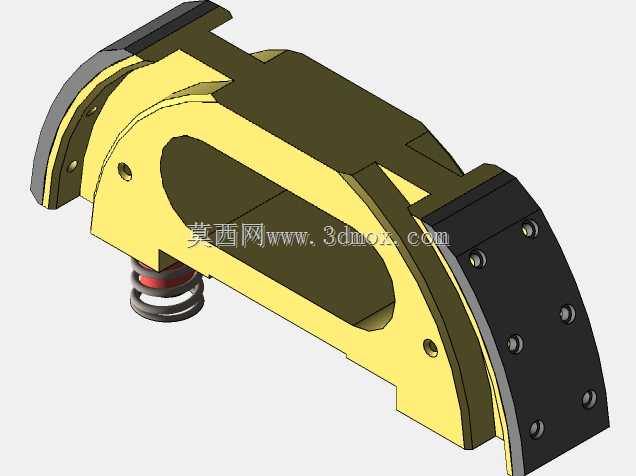

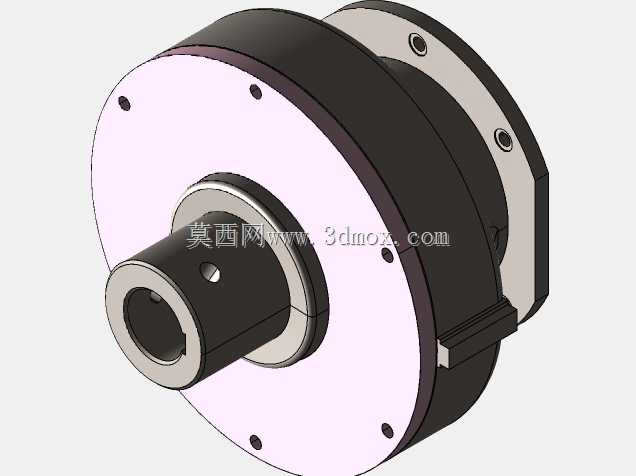

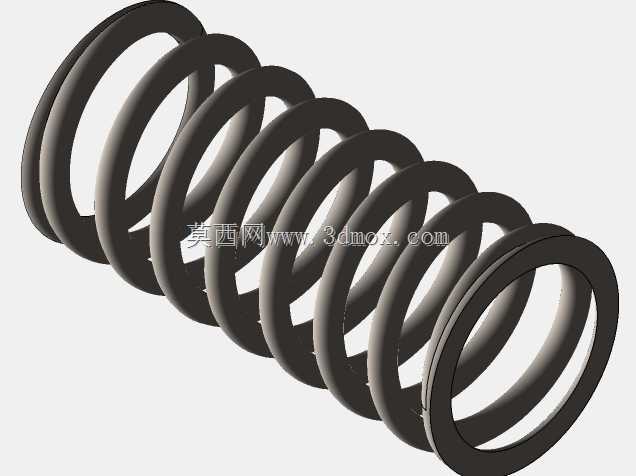

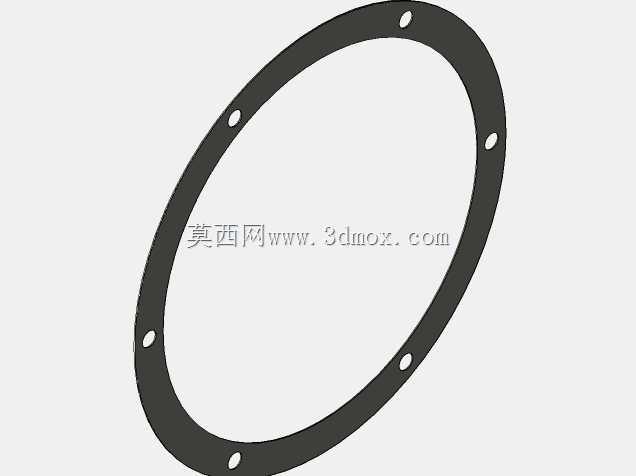

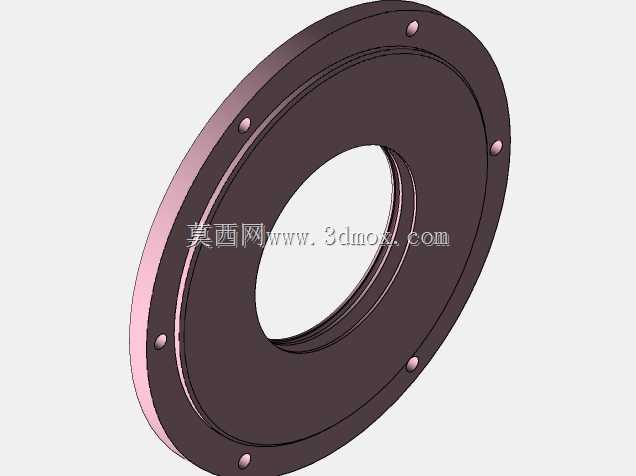

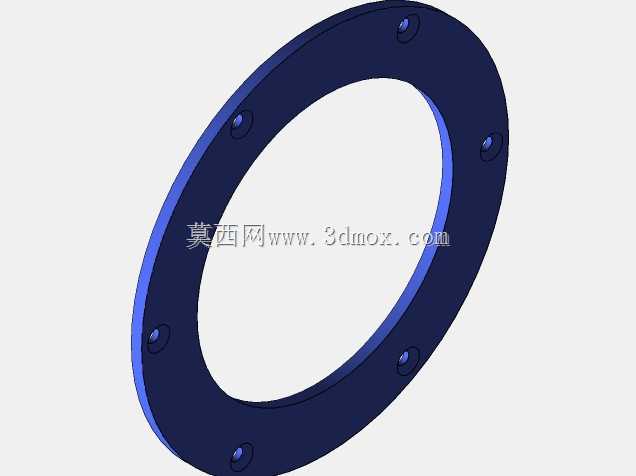

　　从建模的细节还原度来看，整个结构把内部的摩擦片、制动衬片、压紧块、复位弹簧、中心轴套、连接壳体的配合关系都做了准确呈现，每个零件的装配约束都符合实际装配逻辑，没有出现干涉或者配合间隙不合理的问题，对于做传动系统选型、结构设计参考的工程师来说，能直接参考其布置思路，调整尺寸参数就能适配不同轴径、不同扭矩需求的应用场景，尤其是制动和离合集成的设计思路，能有效缩短传动系统的轴向尺寸，降低整体制造成本，在中小功率动力设备的传动设计里有很高的参考价值。
