1000马力机车柴油机涡轮进口壳体结构

　　该部件为大功率内燃机车动力系统的核心承压流道部件，安装于柴油机排气出口与涡轮增压器进气端的衔接位置，承担着将柴油机气缸排出的高温高压废气均匀导入涡轮叶轮腔室的核心作用，直接影响增压器的做功效率与柴油机整机的动力输出表现。在干线货运机车的实际运行场景中，该壳体长期处于600-750摄氏度的高温废气冲刷环境，同时需要承受排气脉冲带来的交变压力载荷，因此壳体采用耐热铸铁整体铸造成型，避免拼接结构带来的密封失效风险。

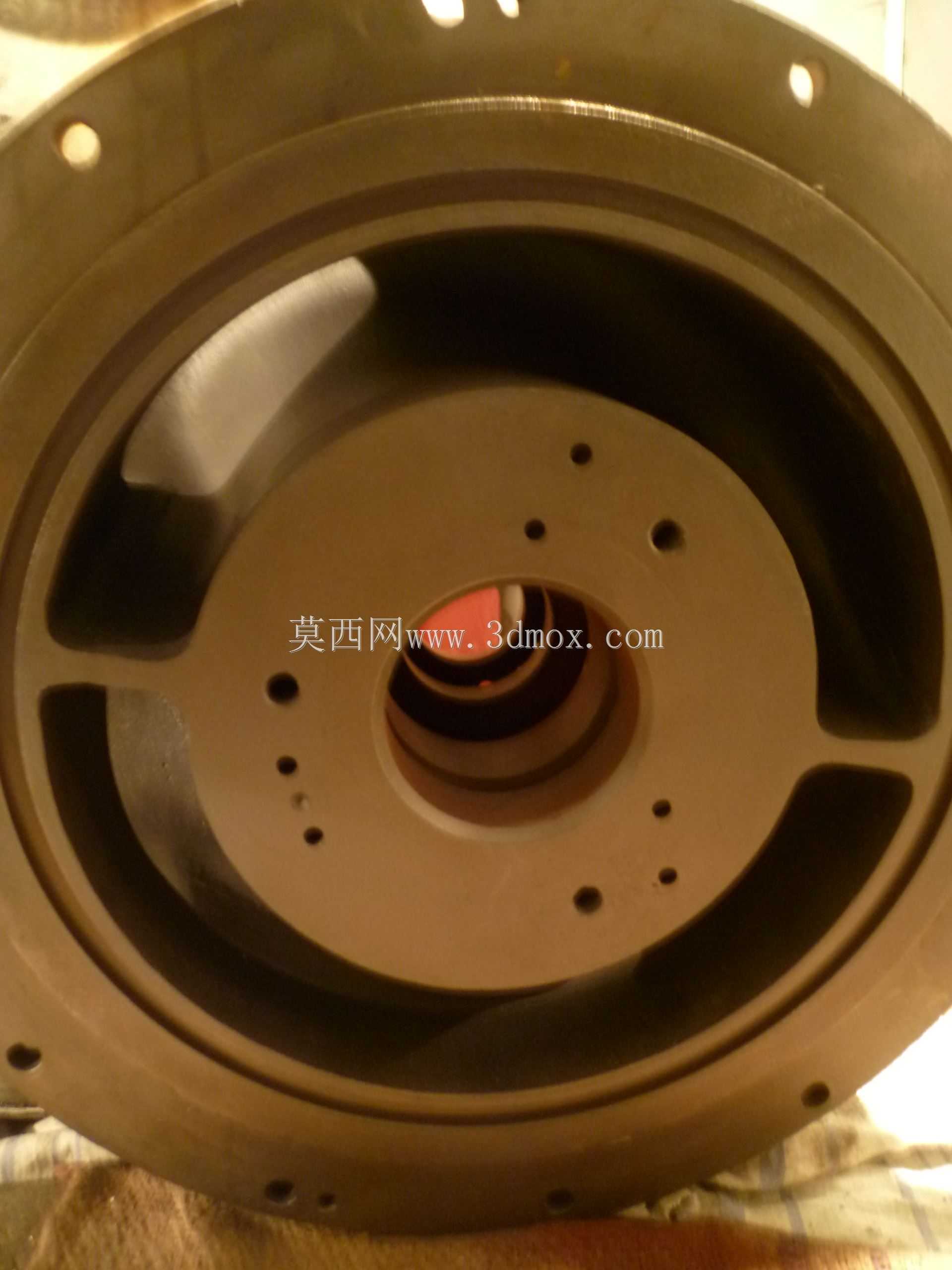

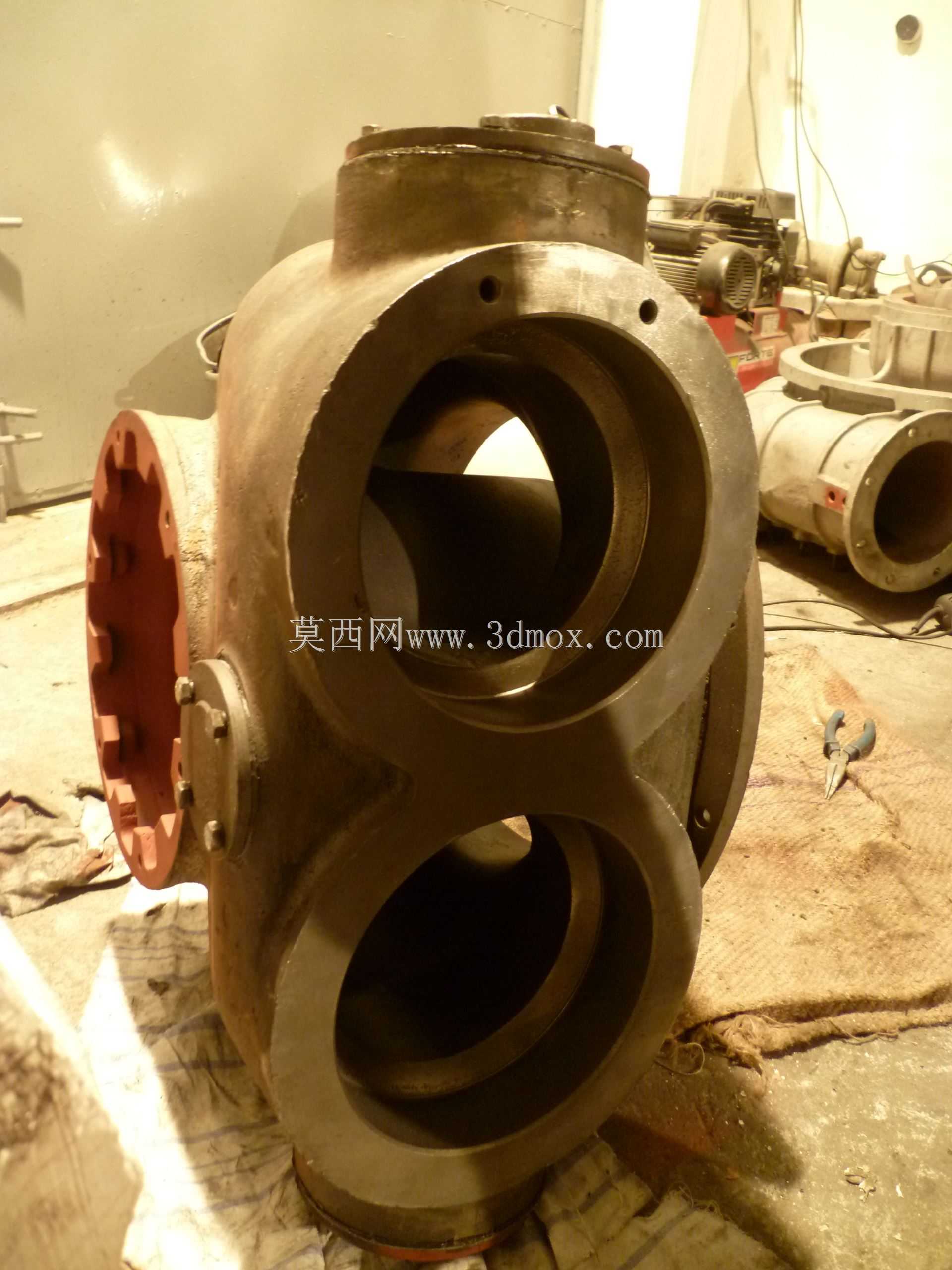

　　从结构设计逻辑来看，壳体采用多通式腔体结构，主腔体为变径涡旋流道，内壁做平滑圆弧过渡处理，没有突变的直角结构，目的是降低废气流经时的沿程阻力，减少紊流产生的能量损耗，保证进入涡轮叶轮的气流压力均匀稳定，避免叶轮受到偏载气流冲击出现动平衡失效问题。壳体上设置的多个法兰接口分别对应柴油机排气歧管接入端、涡轮增压器安装端、旁通阀安装位以及传感器检测接口，其中与排气歧管连接的法兰端面加工有密封槽，可适配金属缠绕垫片实现高温工况下的可靠密封，法兰周向均匀分布的螺栓孔采用铰制孔加工精度，保证安装时的同轴度要求，避免接口错位带来的漏气问题。

　　在安装边界尺寸上，该壳体的主安装法兰端面平面度公差控制在0.05mm以内，与涡轮增压器对接的止口同轴度公差不大于0.03mm，保证装配后涡轮叶轮与壳体腔体内壁的间隙均匀，避免出现刮擦故障。壳体外部设置的多个凸台结构为加强筋设计，沿腔体应力分布走向布置，在不额外增加过多壳体重量的前提下，提升整体结构刚性，降低高温工况下的热变形量，同时凸台上预留的吊装孔可满足机车检修时的部件拆装吊装需求。

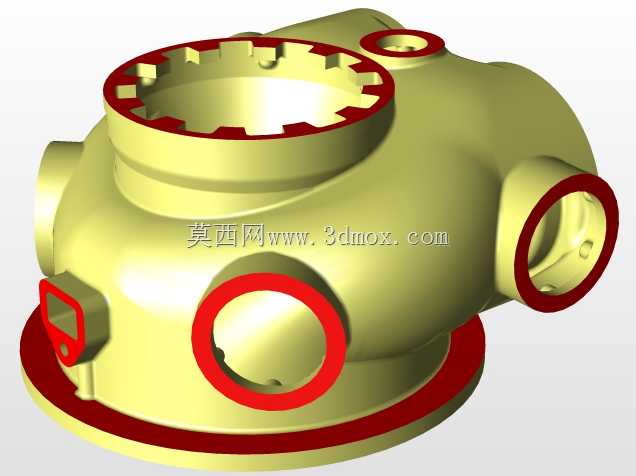

　　实际装车应用中，该壳体的流道截面经过流体仿真优化，能够将柴油机各缸排出的脉冲废气进行整流稳压，让涡轮叶轮获得稳定连续的气流驱动，既可以提升增压器的响应速度，降低柴油机加载时的涡轮迟滞现象，也能减少排气脉冲带来的结构振动，延长增压器转子组件的使用寿命。壳体侧壁预留的温度、压力传感器安装孔，可实时监测进入涡轮的废气参数，为柴油机电控系统提供燃油喷射、增压压力调节的控制依据。在机车大修场景中，该壳体的检测重点为腔体内壁的高温腐蚀情况、法兰端面的平面度变形量以及螺栓孔的螺纹损伤情况，建模时还原的所有尺寸公差与安装位特征，可直接用于检修工装的设计、替换件的测绘加工以及增压器匹配仿真的流道模型搭建。

　　不同于普通车用柴油机的涡轮壳体，机车用大马力柴油机的涡轮壳体需要适应更长时间的满负荷运行工况，因此在壁厚设计上采用渐变式壁厚结构，高温区壁厚适当增加以提升耐热变形能力，外部连接区域适当控制壁厚减少整体重量，避免给柴油机排气侧带来过大的安装载荷。壳体上的旁通阀接口与主腔体的衔接处做了导流斜面设计，当柴油机处于高转速高负荷工况时，旁通阀开启排出部分废气，导流结构可避免旁通气流对主流道的气流产生干扰，保证涡轮转速稳定在设计区间内，防止增压器出现超速故障。
