FK10丝杆端部支撑座结构设计

项目分类:通用五金配件 发布时间:2022-06-09 ID:658407
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计
  • FK10丝杆端部支撑座结构设计

  在精密直线传动系统的选型与结构搭建环节,丝杆端部支撑部件的刚性、安装精度直接决定了整套传动机构的重复定位精度、高速运行稳定性以及额定负载下的使用寿命,FK10型端部支撑座正是针对小直径滚珠丝杆的固定端支撑需求开发的标准化传动配件。这类支撑座常见于桌面级自动化检测设备、小型点胶工位、3C产品组装治具、精密光学调整平台等对安装空间有严格限制、传动负载不大但对进给精度要求较高的设备场景中,作为丝杆固定端的承载部件,它需要同时承担丝杆运转过程中的径向载荷与双向轴向载荷,避免丝杆在高速往复运动中出现轴向窜动、径向挠曲变形等问题。

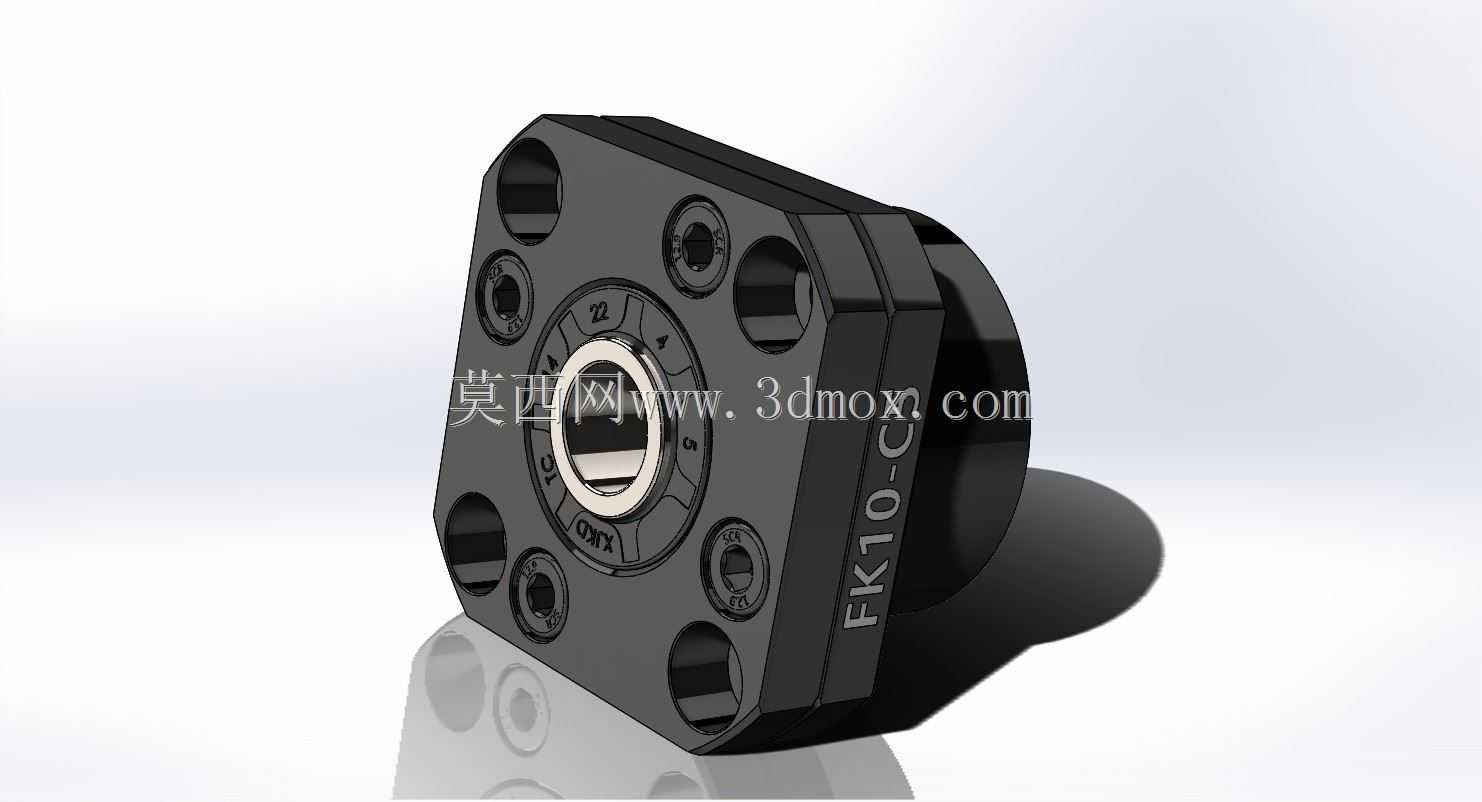

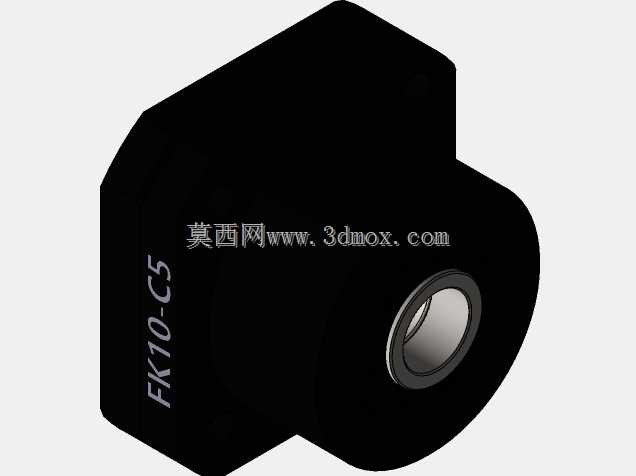

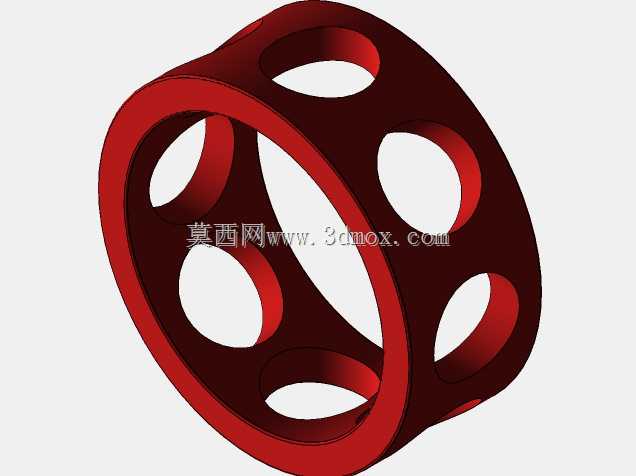

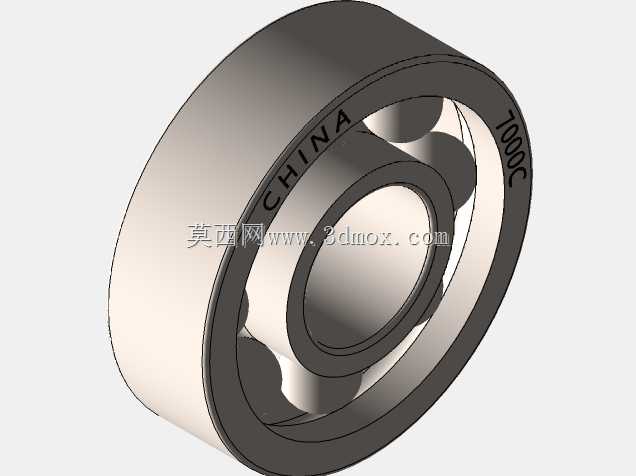

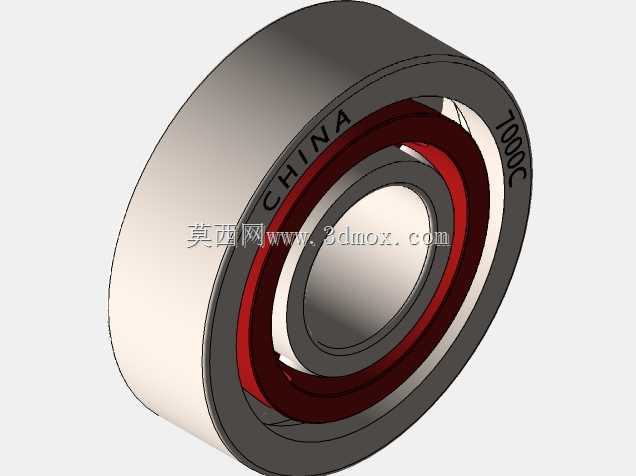

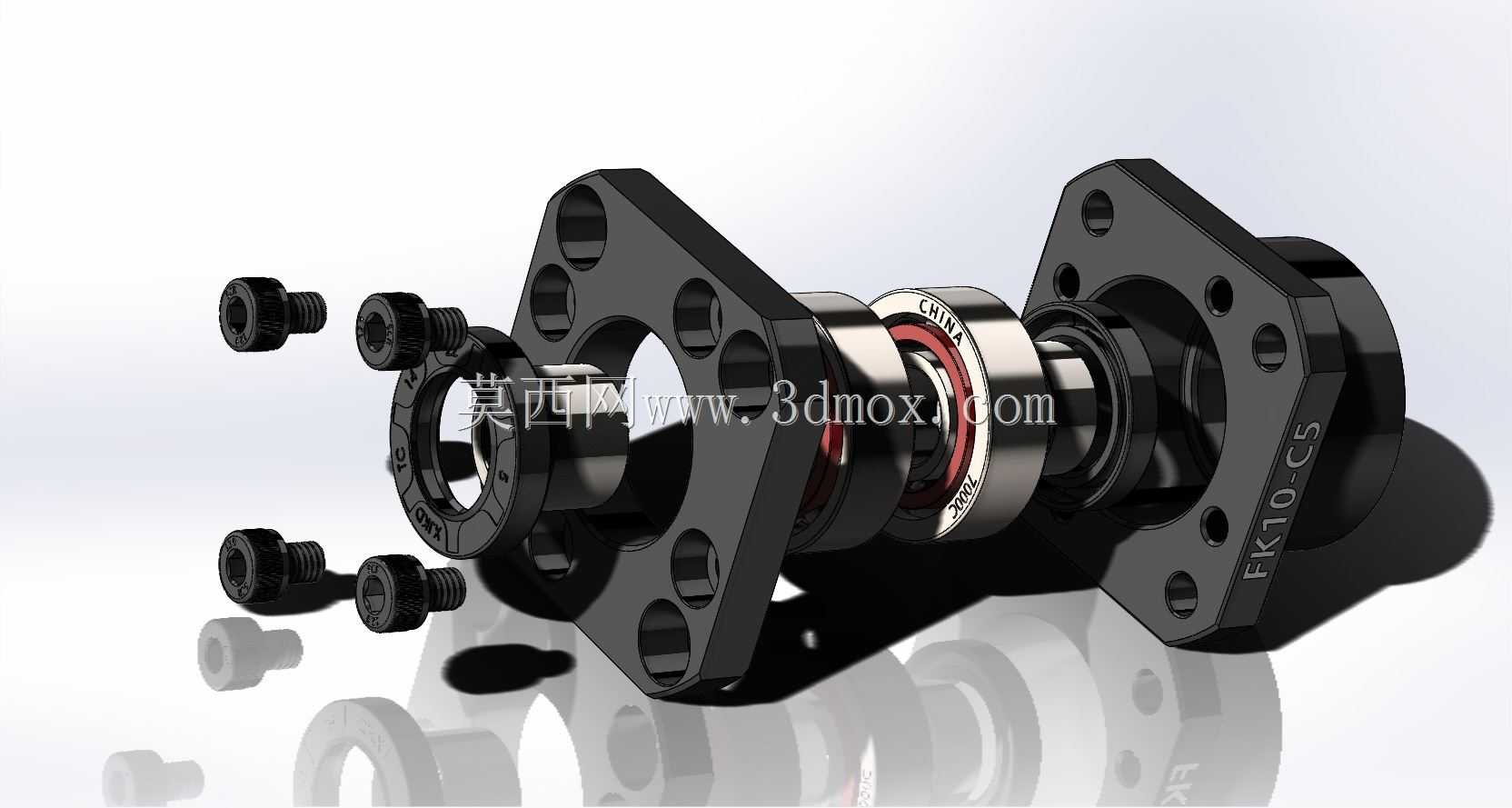

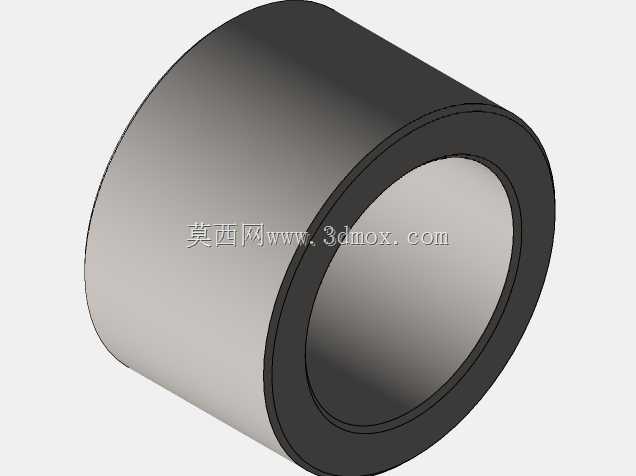

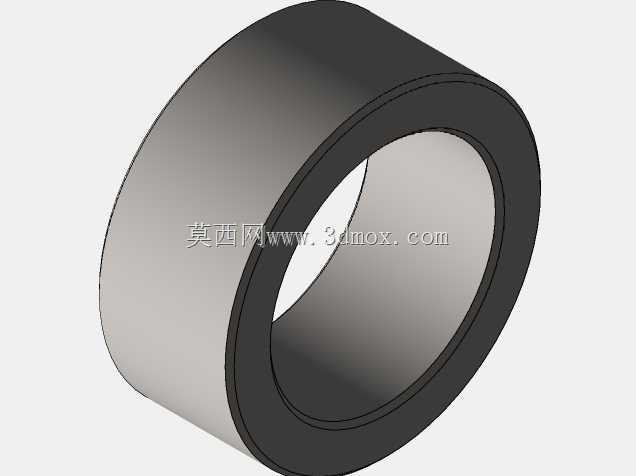

  从结构设计逻辑来看,这款支撑座采用方形法兰一体式安装结构,安装面与轴承容纳腔采用一次装夹加工成型,从加工工艺层面保证了安装基准面与轴承内孔轴线的垂直度公差,避免分体式装配带来的累计误差。支撑座内部预装适配小规格丝杆的角接触球轴承组,采用预紧配对的安装方式消除轴承内部游隙,保证轴向支撑刚性,轴承外圈与支撑座内腔采用过渡配合,内圈与丝杆轴颈采用过盈配合,配合公差的选取充分考虑了不同工况下的温度膨胀影响,既避免过盈量不足导致的配合松动,也防止过盈量过大造成的轴承预紧过载、运转温升过高的问题。支撑座侧面预留的多个安装孔位,既包含法兰面的沉头安装孔用于将支撑座整体固定在设备安装立板上,也包含轴承端盖的锁紧螺丝孔,用于固定轴承外圈的轴向位置,同时在法兰端面还设计了定位销孔位,方便高精度安装场景下打入定位销,消除螺丝装配间隙带来的位置偏移。

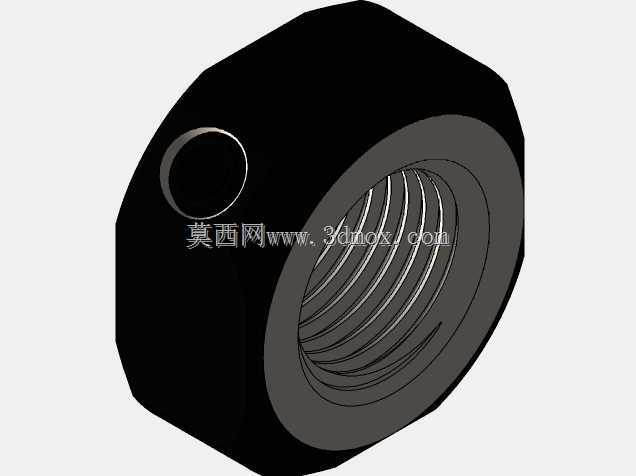

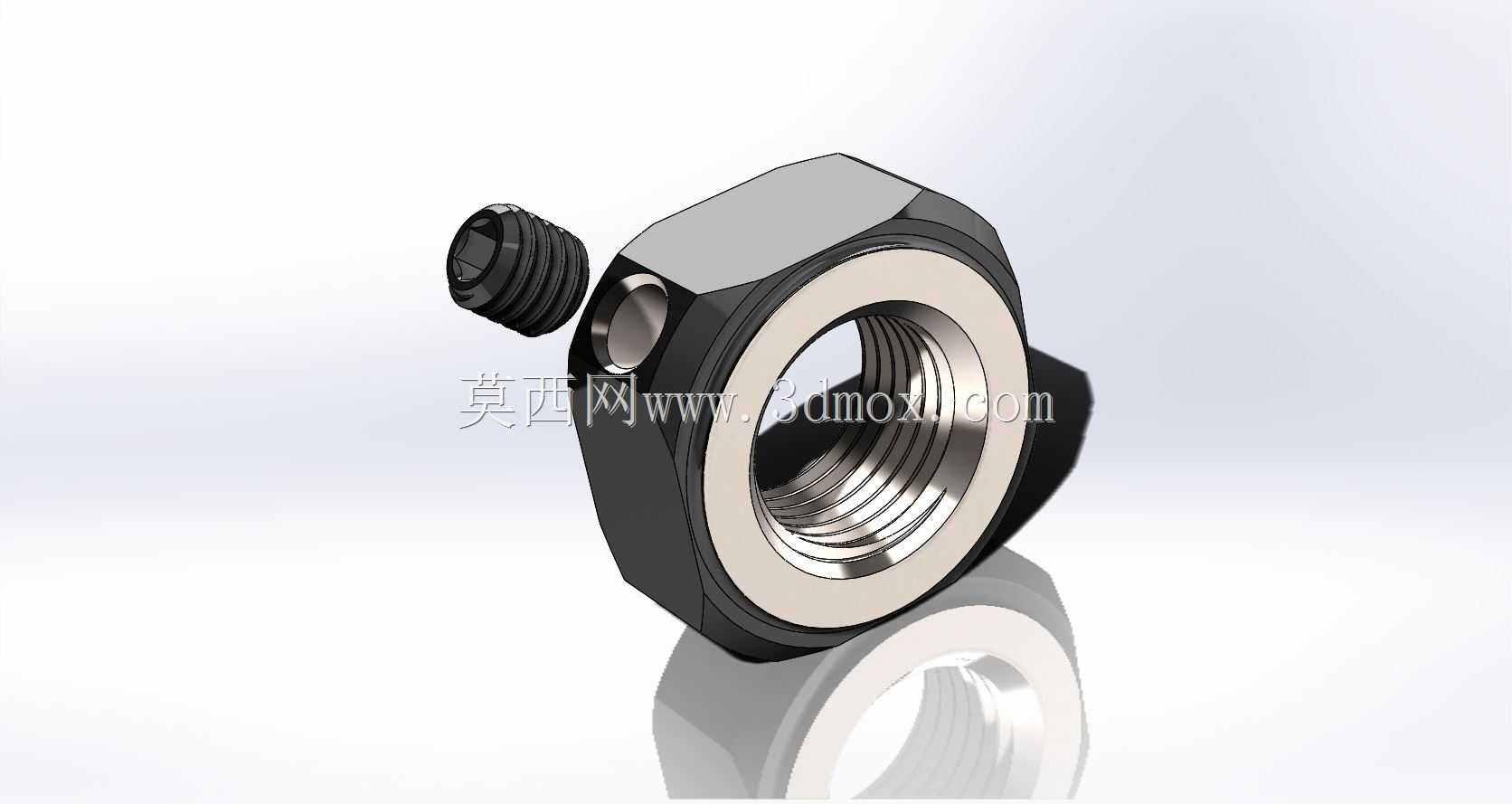

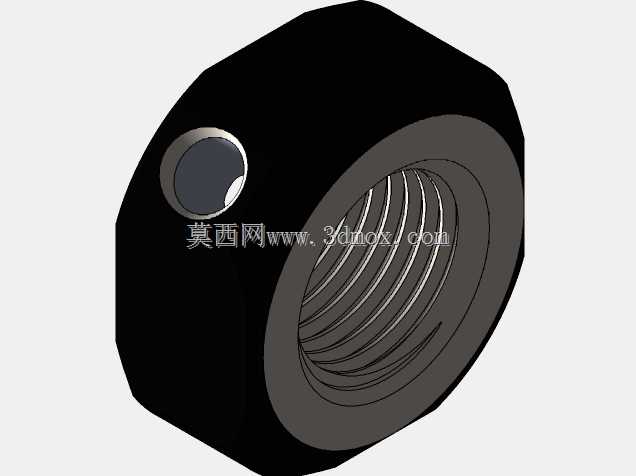

  从安装边界尺寸来看,这款支撑座的方形法兰轮廓尺寸适配10mm规格丝杆的安装空间需求,整体轴向长度紧凑,不会过多占用传动模组的轴向安装空间,法兰面上的安装孔采用对称分布设计,既支持正装也支持反装,能够适配不同结构的设备安装板布局。支撑座中心的轴承内孔与丝杆轴颈的配合段设计有对应的轴肩定位面,安装时丝杆轴肩顶紧轴承内圈端面,配合锁紧螺母即可完成丝杆的轴向固定,不需要额外加工复杂的定位结构,降低了配套丝杆的加工难度。支撑座外露的端面做了发黑防锈处理,既提升了部件的外观质感,也能在车间常规使用环境下避免锈蚀,延长部件的存储与使用寿命。

  在实际设备装配过程中,这类支撑座的安装流程需要先将配对好的轴承压入支撑座内腔,锁紧端盖螺丝固定轴承外圈,再将丝杆轴颈穿入轴承内孔,顶紧轴肩后锁紧轴端锁紧螺母,最后将整个支撑座组件通过法兰螺丝固定在设备的安装立板上,安装过程中需要打表检测丝杆轴线与导轨安装面的平行度,通过微调支撑座的安装位置保证平行度公差控制在0.02mm/m以内,避免丝杆运转过程中出现别劲、卡顿、磨损加剧的问题。相较于自制的非标准支撑结构,这种标准化的支撑座不需要设计人员单独完成轴承选型、腔体公差设计、密封结构设计等工作,能够直接选型使用,大幅缩短设备的开发周期,同时标准化量产的部件加工精度一致性更好,装配后的传动稳定性也更有保障。在日常设备维护中,这类支撑座属于免维护部件,内部轴承填充了长效润滑脂,不需要定期加注润滑脂,只有在设备长期运行出现轴承磨损间隙过大的情况时,整体更换支撑座即可,维护操作十分便捷。针对不同的使用场景,这款支撑座还可以适配不同预紧等级的轴承配置,在轻载高速场景下可以选用轻预紧的轴承组,降低运转阻力与温升,在重载切削或者高刚性需求的场景下,可以选用中预紧的轴承组,提升整体支撑刚性,满足不同设备的使用需求。
