符合GOST标准的长柄机用铰刀结构设计

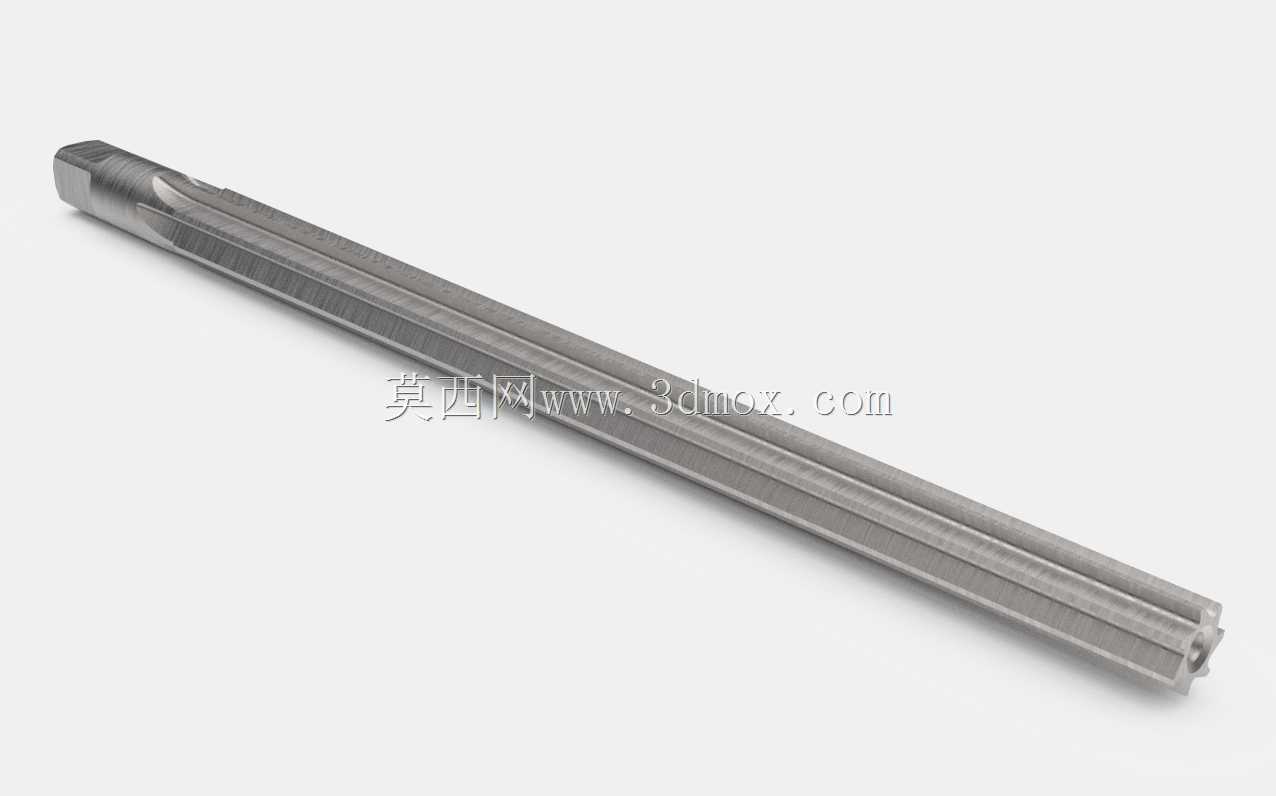

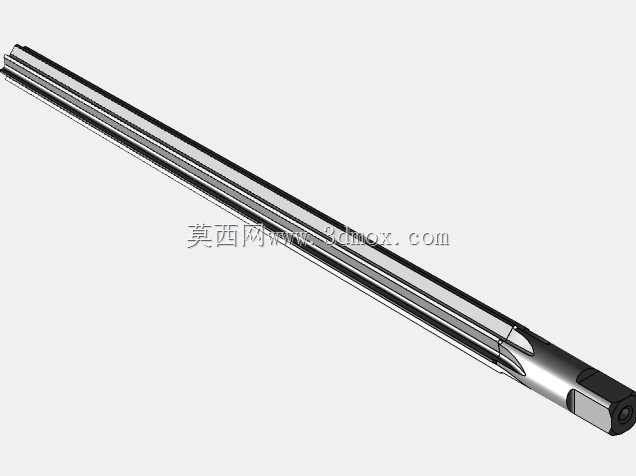

　　在机械加工的孔精加工工序里，铰削是保障孔位尺寸精度、圆柱度与表面粗糙度的核心工艺环节，这款长柄机用铰刀主要适配深孔、带台阶内孔或者受工装干涉难以用常规短柄刀具加工的场景，常见于液压阀块内孔精加工、变速箱壳体油路孔加工、长轴类零件径向通孔精加工等工况，能在钻、扩工序之后，将孔的尺寸公差稳定控制在IT7-IT6级，表面粗糙度达到Ra1.6及以下，满足装配时的密封配合、轴孔滑动配合等高精度要求。从结构设计来看，这款铰刀采用整体硬质合金或者高速钢基体的长杆式布局，工作端设置多道等距分布的直刃切削齿，齿背做了不等分隙角设计，避免铰削过程中出现周期性振动导致孔壁产生振纹，同时切削部分的引导锥做了15度的导入倒角，能在进刀时自动导正，

　　避免入刀时偏摆造成孔口扩径或者喇叭口缺陷。柄部采用方尾传动结构，能和机床的浮动攻丝夹头、铰刀专用夹套可靠配合，传递扭矩的同时允许刀具在径向有微小浮动量，补偿机床主轴跳动或者装夹带来的同轴度误差，避免铰出的孔出现失圆或者轴线偏斜的问题。长杆部分做了等直径的光杆设计，杆身直径比铰刀切削部分的校准直径小0.1-0.15mm，既保证了杆身的刚性，避免长径比过大导致加工时让刀，又能防止杆身和已加工孔壁发生摩擦刮伤已加工表面，同时杆身表面做了氮化处理，提升表面硬度和耐磨性，减少切削液冲刷和切屑摩擦带来的损耗。从安装边界来看，这款铰刀的方尾尺寸匹配标准的莫氏锥套夹头或者ER夹头带方驱的转接套，不需要定制专用工装就能直接在立式加工中心、摇臂钻床、

　　普通车床的尾座上装夹使用，加工时的悬伸长度可以根据孔深调整夹头的装夹位置，只要保证装夹时夹持长度不小于柄部总长度的三分之一，就能避免高速转动时出现刀柄抖动的问题。切削齿的排屑槽采用直槽设计，相比螺旋槽铰刀，直槽结构更适合加工铸铁、调质钢等短切屑材料，切屑会沿着排屑槽直接向孔外排出，不会因为螺旋槽的导程作用把切屑挤向孔底造成堵屑，尤其在深孔铰削时，直槽结构配合大流量的切削液冲刷，能顺利把切屑从排屑槽带出，避免切屑在孔内挤压刮伤孔壁。校准部分的刃带做了0.1-0.15mm宽度的窄刃带设计，既能在铰削过程中对孔壁起到挤压修光的作用，又不会因为刃带过宽导致和孔壁摩擦过大产生切削热，造成工件热胀冷缩后孔径收缩超差。在实际选型使用时，

　　需要根据被加工材料调整铰削余量，钢件加工时单边余量留0.1-0.2mm，铸铁件留0.15-0.25mm，余量过大会导致切削负荷过大崩刃，余量过小则无法完全去除上道工序的加工刀痕，达不到精加工的效果。同时这款铰刀的长柄设计也适配一些跨距较大的箱体零件加工，比如在加工大型减速机箱体的同轴度要求较高的对穿孔时，长柄结构可以穿过一侧的孔直接加工另一侧的孔位，不需要二次掉头装夹找正，能有效减少装夹辅助时间，提升加工效率，同时保证两个孔的同轴度精度。刀具的端部切削齿做了微小的倒棱处理，能在切入工件时减少冲击，延长刀具的使用寿命，避免刀尖崩损导致孔壁出现划痕。在三维建模过程中，需要重点校准切削齿的等分精度、刃带的宽度一致性、柄部方头的对称度公差，这些形位公差直接影响刀具实际加工时的动态平衡和切削稳定性，如果建模时齿部等分误差过大，实际生产出的刀具在高速转动时会出现动不平衡，导致加工出的孔出现多边形缺陷或者表面粗糙度超差的问题。杆身的直线度公差需要控制在0.01mm/100mm以内，长杆的直线度误差会直接导致铰出的孔出现轴线弯曲、圆柱度超差的问题，无法满足精密配合的装配要求。
