剪刀式车门通用铰链连接结构设计

　　这套剪刀式车门开合连接结构，主要面向乘用车辆改装场景的车门开合需求，区别于传统外拉式车门的旋转轨迹，采用竖向抬升加外摆的复合运动路径，解决窄小车位场景下传统车门开启角度不足、开门易磕碰邻车或墙体的实际痛点，在改装车领域、定制化乘用车生产场景中都有明确的使用需求。从结构功能来看，整套构件承担车门与车身侧围的连接承载、运动轨迹约束、开合位置限位三个核心作用，日常使用中需要承受车门自身重量带来的静载荷，以及车辆行驶过程中传递的振动载荷，同时要保证开合数万次后的结构间隙不出现明显扩大，避免车门下沉、异响等问题。设计过程中首先确定的是运动轨迹参数，常规剪刀门开启后车门抬升高度需要满足成年人上下车的头部空间要求，外摆角度要避开车辆A柱、

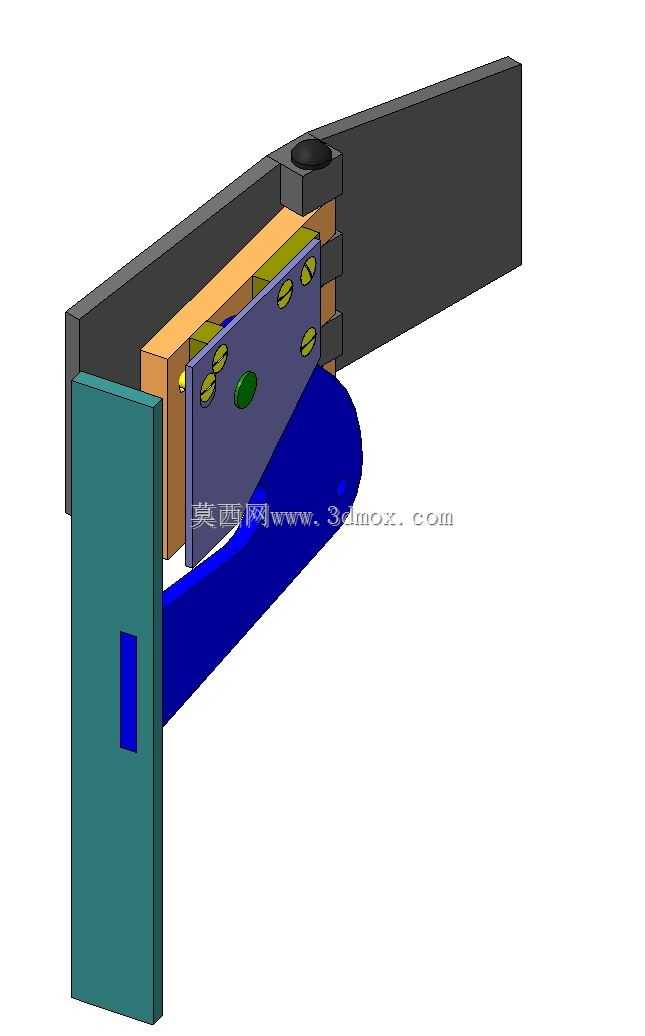

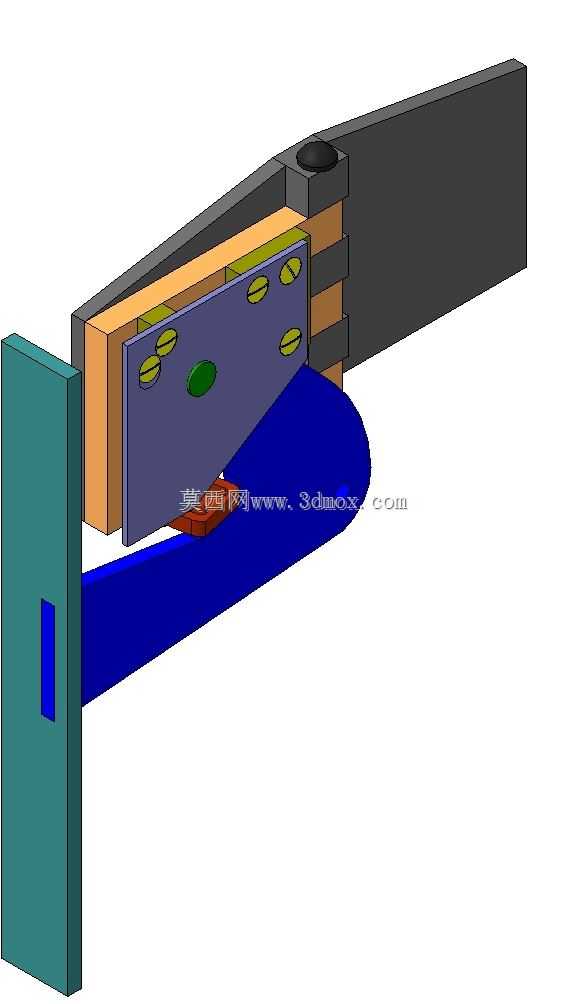

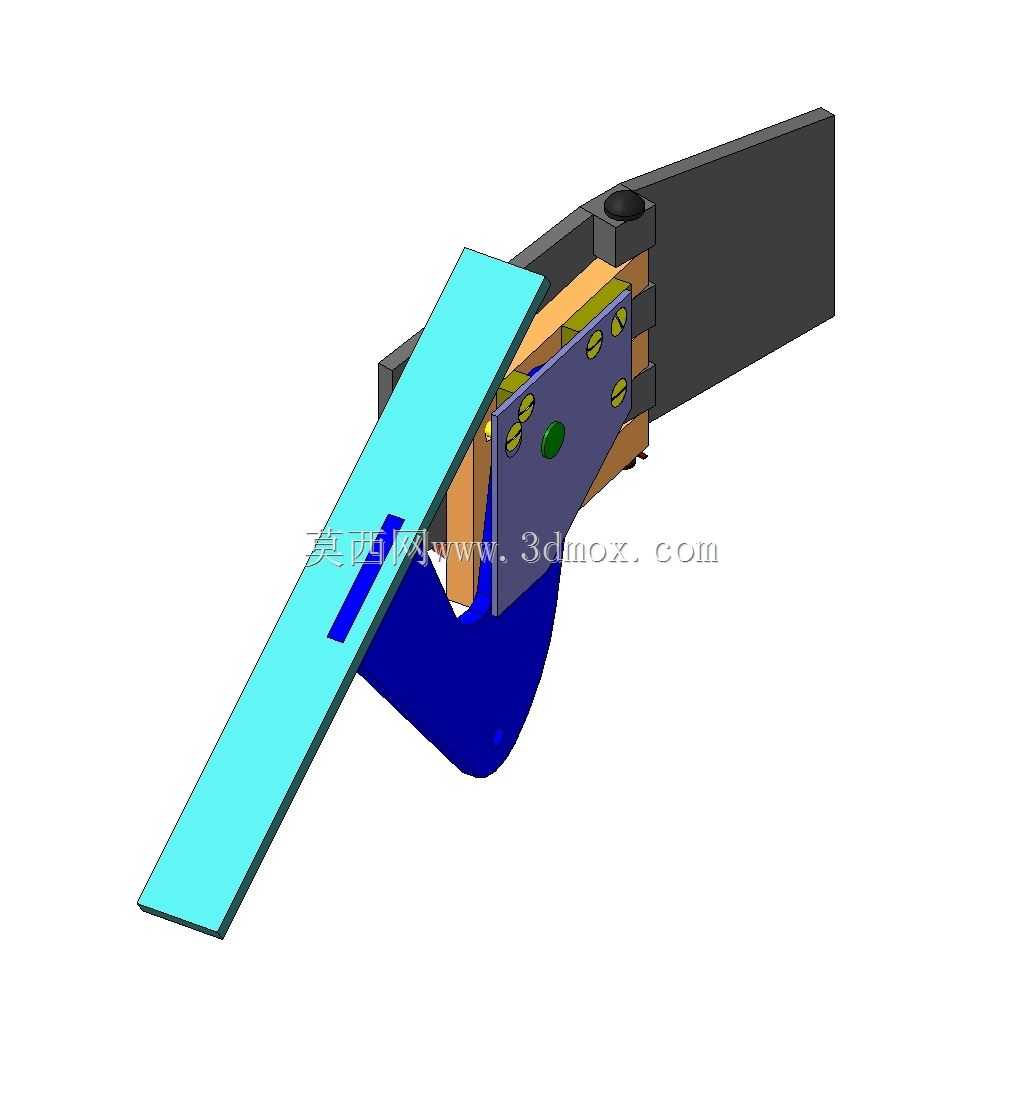

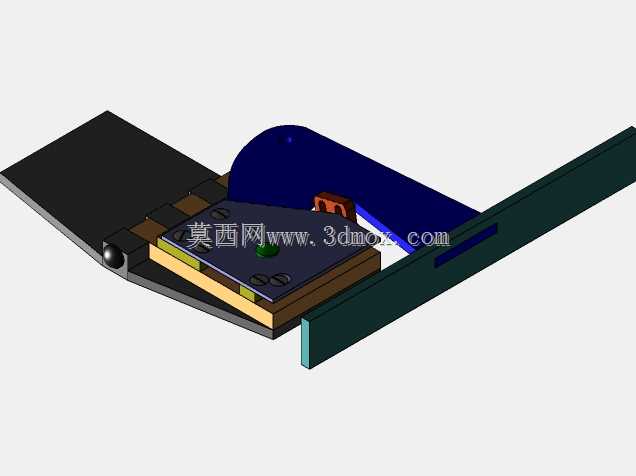

　　翼子板的干涉边界，整套铰链的旋转轴并非单一定轴，而是采用多段铰接的复合轴结构，在开启初始阶段先完成小角度外摆，让车门脱离车身侧围的密封面，之后再沿主铰接轴完成向上抬升的动作，避免开启过程中车门下沿与翼子板、侧裙发生剐蹭。结构组成上，整套构件分为车身固定基座、主摆臂、车门连接座、阻尼缓冲件几个核心部分，车身固定基座设计有多个螺栓安装孔，可适配不同车型侧围的加强筋位置，安装时不需要大范围切割车身原有结构，仅需要在侧围对应位置打孔固定即可，基座与主摆臂之间采用耐磨衬套连接，减少反复开合过程中的金属摩擦损耗，衬套选用自润滑材质，日常使用不需要额外加注润滑脂即可保证长期顺畅开合。主摆臂采用弯折成型的高强度钢板作为主体，截面做了加强筋设计，

　　在控制整体重量的前提下提升抗扭刚度，避免车门开启状态下摆臂出现形变抖动；车门连接座设计有长条形调节孔，安装时可以根据不同车型的车门安装面位置，前后、上下微调连接位置，抵消不同车型车身曲面的尺寸误差，保证车门关闭后与车身的间隙均匀，密封面贴合度符合整车密封要求。安装边界方面，整套结构收拢状态下的整体厚度控制在80mm以内，安装时仅需要占用车门与侧围之间的原有铰链安装空间，不需要额外侵占车内门板的储物空间，也不会影响车门内部玻璃升降器、门锁机构的原有布置；基座的安装孔位做了通用化设计，孔距覆盖主流紧凑型车、中型车的原厂铰链安装间距，大部分车型可以做到原位安装，仅少数特殊车型需要制作转接垫片即可完成固定。实际使用过程中，

　　这套结构的开合阻尼经过匹配设计，开启到最大角度后可以自行保持位置，不会因为重力自行下落关闭，关闭过程中在接近闭合位置有缓冲段，避免大力关门时的冲击力损伤铰链与车身结构；同时整套结构的所有外露部件都做了防锈处理，基座与摆臂表面采用电泳加喷塑的双层防护，铰接位置的销轴采用不锈钢材质，应对车辆使用过程中的泥水、盐雾侵蚀，保证长期使用的结构可靠性。在结构细节设计上，还预留了门锁拉杆、玻璃升降线束的走线空间，安装时不需要对原有车门线束进行大幅度改线，仅需要顺着摆臂的走线槽固定线束即可，避免开合过程中线束被拉扯断裂；连接螺栓全部采用高强度级别的紧固件，固定位置设计有防松垫片，避免车辆长期行驶振动导致螺栓松动，引发车门连接安全隐患。
