墙面圆形线缆固定用卡扣式电缆支架

　　在民用建筑布线、工业设备线缆敷设、通讯基站走线等场景中，圆形电缆的墙面固定一直是布线作业里的细节痛点，传统的扎带固定存在受力集中易损伤线缆外皮、长期使用老化松脱、拆卸更换不便等问题，管卡固定则需要匹配精确的线缆外径，适配范围窄，安装时还需额外拧装多颗螺丝，作业效率低。这款电缆支架正是针对这类场景的痛点设计，核心用途是将圆形截面的电力电缆、通讯线缆牢靠固定在混凝土墙面、金属机柜内壁、装配式墙体表面，既可以用于新建布线系统的规整固定，也能适配后期线路改造时的线缆加装固定，在弱电井布线、机房走线、户外通讯线路墙面敷设场景中都能适用。

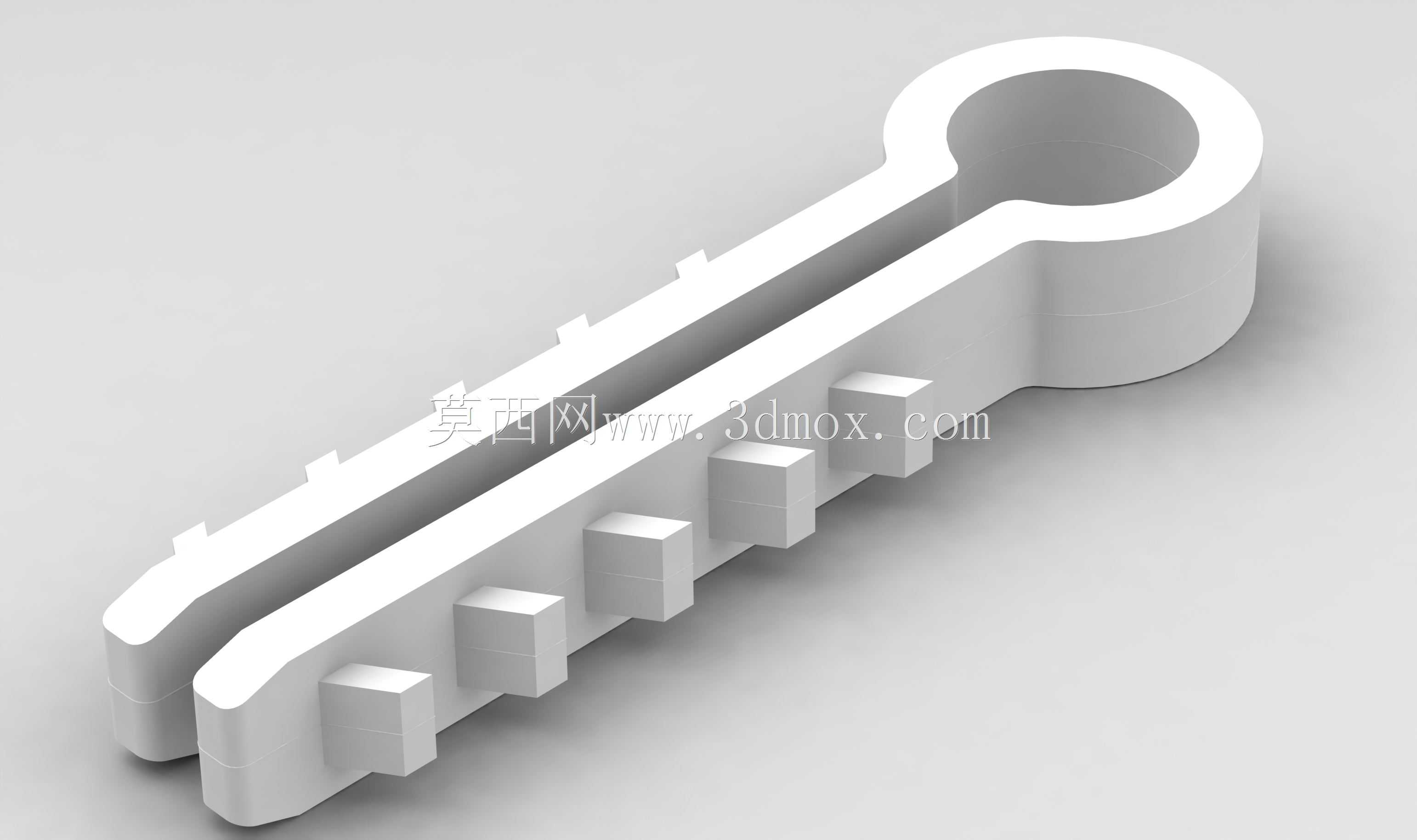

　　从功能特性来看，这款支架采用一体式卡扣卡紧结构，一端为带通孔的圆柱安装座，用于穿装膨胀螺丝或者自攻螺丝实现与安装基面的固定，另一端为带连续卡位凸齿的长条形卡线槽，卡线槽为开口式弹性槽体，槽内的凸齿沿槽体长度方向等距排布，当圆形线缆压入槽内后，凸齿会在线缆表皮形成多点位的卡持力，既可以避免线缆沿槽体轴向窜动，也能防止线缆从槽口脱出，同时这种多齿卡位的设计不需要完全匹配线缆外径，一定线径范围内的圆形电缆都能获得稳定的卡持力，适配性远高于传统定径管卡。和普通的塑料线卡相比，这款支架的卡线槽长度更长，与线缆的接触面积更大，固定时对线缆外皮的压强更小，不会因为长期卡持造成线缆外皮压痕破损，尤其适合外径偏粗、重量较大的电力电缆固定，能有效避免线缆自重拉拽造成的固定点松脱。

　　设计思路上，这款支架采用了一体化注塑成型的结构逻辑，整体没有额外的装配零件，安装时不需要组合配件，单颗螺丝即可完成基面固定，之后将线缆按入卡槽就能完成固定，单人作业即可完成全部操作，能大幅提升布线施工的效率。结构设计时特意将安装座的通孔做了沉孔处理，螺丝拧紧后螺丝头部不会突出安装座表面，避免突出的螺丝头刮蹭后续敷设的其他线缆，也能减少积灰积水对螺丝的锈蚀影响。卡线槽的槽口边缘做了大圆角过渡处理，压入线缆时不会割伤线缆外皮，即使是带薄壁绝缘层的通讯线缆，也不会因为安装操作造成绝缘层破损。卡槽侧面的凸齿采用了梯形截面设计，齿顶做了小圆角处理，卡持时既能提供足够的静摩擦力防止线缆滑动，又不会因为齿形过于尖锐扎破线缆外皮，兼顾了固定牢靠度和线缆防护需求。

　　从安装边界和尺寸适配来看，这款支架的安装座外径为常规膨胀螺丝适配尺寸，可适配M4-M6规格的膨胀螺丝或自攻螺丝，安装基面只需要平整无凸起即可，不需要额外做基面预处理，在混凝土墙面、木质墙面、金属板表面都能安装固定。卡线槽的有效卡持长度可覆盖常规布线中单根线缆的固定需求，可适配的圆形线缆外径范围覆盖常规弱电通讯线缆到小直径电力电缆，单一支架的额定承重可满足常规布线场景下的线缆固定需求，当敷设多根并排线缆时，也可以连续排布多个支架实现多线缆的分层固定。需要注意的是，安装时安装座的固定螺丝需要拧紧至支架基面与安装面完全贴合，避免支架受力后出现转动偏移，压入线缆时需要将线缆完全压入卡槽底部，确保所有卡位凸齿都与线缆外皮接触，以获得最佳的卡持效果，在户外场景使用时，可搭配耐候性密封垫片垫在安装座与基面之间，避免雨水沿安装孔渗入墙面。

　　在实际工程应用中，这类支架相比传统固定件的优势十分明显，在老旧小区通讯线路改造项目中，施工人员使用这款支架固定入户光纤和同轴电缆，不需要像使用管卡那样反复比对线缆外径选配件，单点位安装时间比传统管卡缩短近六成，后期线路维护更换时，只需要将线缆从卡槽中撬出即可，不需要拆卸支架本身，大幅降低了维护作业的工作量。在工业车间的设备线缆敷设中，这款支架可以固定设备到控制柜之间的动力线缆，抗振动性能优于普通扎带，在设备长期运行产生振动的环境下，也不会出现松脱移位的问题，有效提升了布线系统的长期可靠性。
