未来感环形流线竞速概念赛车结构设计

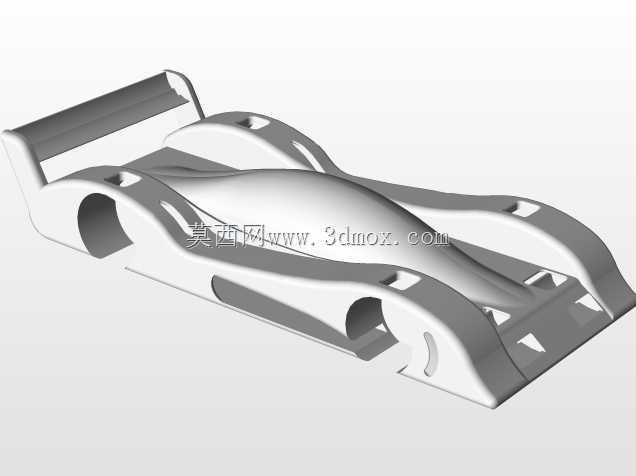

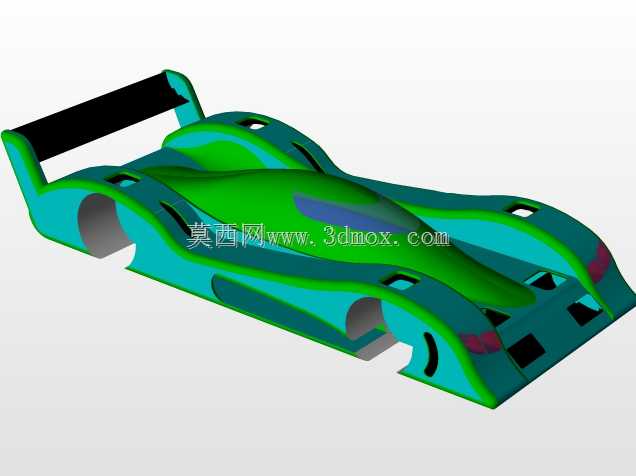

　　这款环形结构竞速载具的设计，最初的切入点是针对小比例竞速模型赛道的空气动力学优化需求，在常规勒芒式原型车的布局基础上，打破了传统封闭驾驶舱与侧箱的连贯结构，将车身侧部的气流通道做了环形贯通设计，区别于普通竞速车仅在车底做扩散器的气流处理逻辑，环形侧腔可以让高速行驶时的侧向气流从车身中部贯穿而过，大幅降低高速过弯时的侧倾风阻系数，同时减少车尾乱流的产生。从实际应用场景来看，该结构既可以用于1:18比例的静态展示模型制作，也可适配小比例RC竞速遥控车的改装底盘，环形空腔内部预留的安装空间，可以容纳标准尺寸的舵机、电池与接收模块，不需要额外切割车身外壳就能完成电子件的装配，安装边界上，车身总宽度控制在180mm以内，轮距设定为165mm，

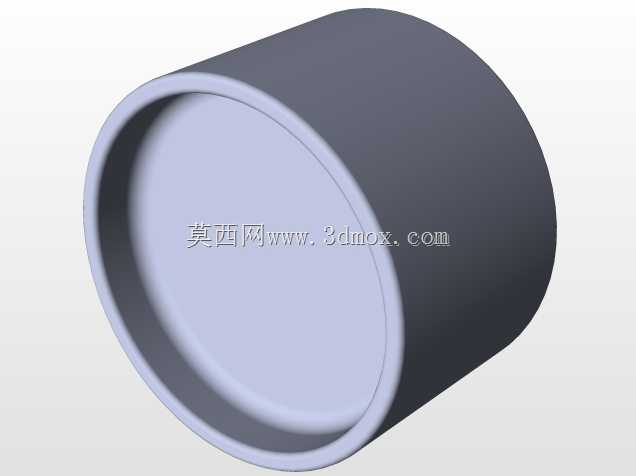

　　适配市面上绝大多数1:18比例RC竞速底盘的安装孔位，轮拱位置的预留间隙可以容纳直径68mm的标准竞速橡胶轮胎，转向时轮胎与轮拱的最小安全间隙保持在8mm以上，避免满打方向时出现轮胎蹭壳的问题。设计过程中没有采用传统的整块曲面拉伸建模逻辑，而是先做了轮组与底盘的硬点定位，确定前后轴的载荷分配比例为45:55，符合后驱竞速车的重心布局要求，之后再围绕硬点构建车身外曲面，车身侧面的环形结构并非单纯的造型装饰，其下沿与底盘的连接位置做了2mm的加厚筋位，整个环形结构的壁厚统一设定为1.8mm，既满足3D打印制作时的结构强度要求，不会在轻微碰撞时出现断裂，也不会因为壁厚过大导致打印件重量超标，影响整车的推重比。

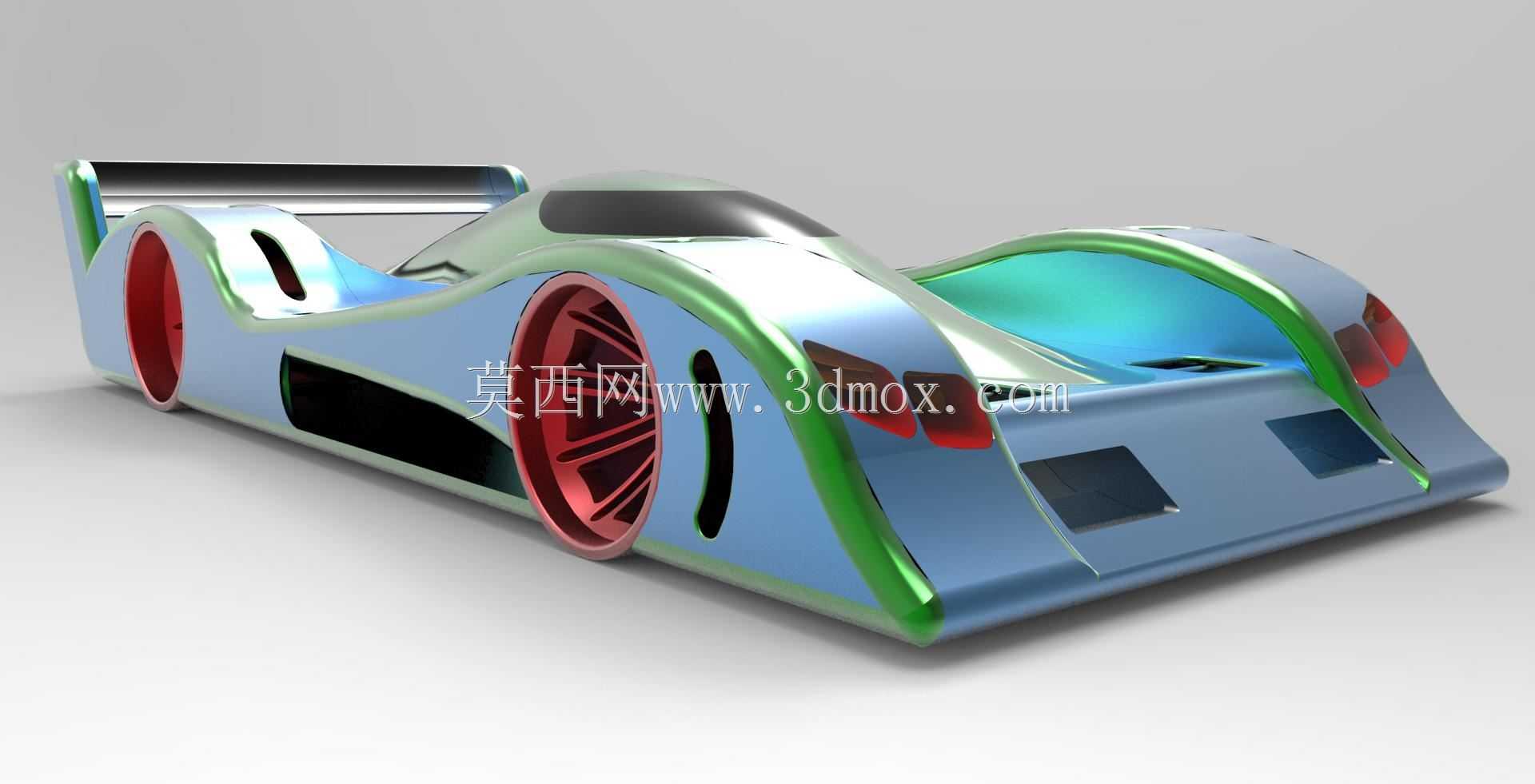

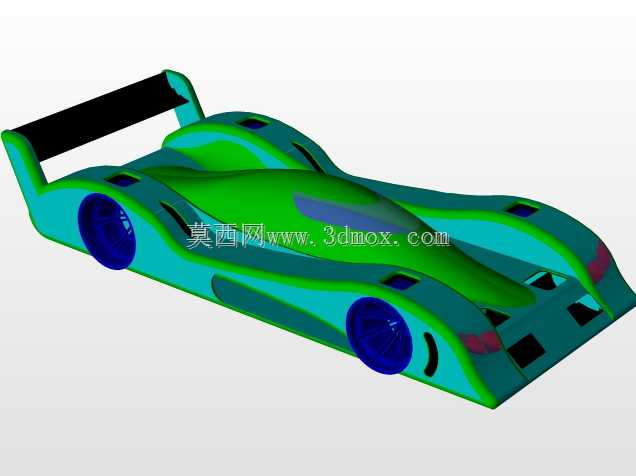

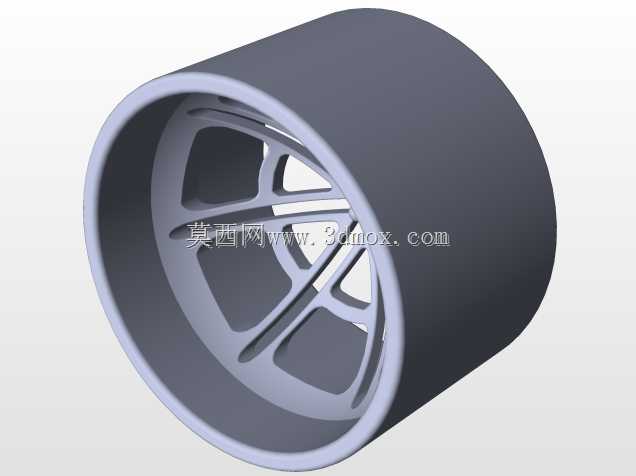

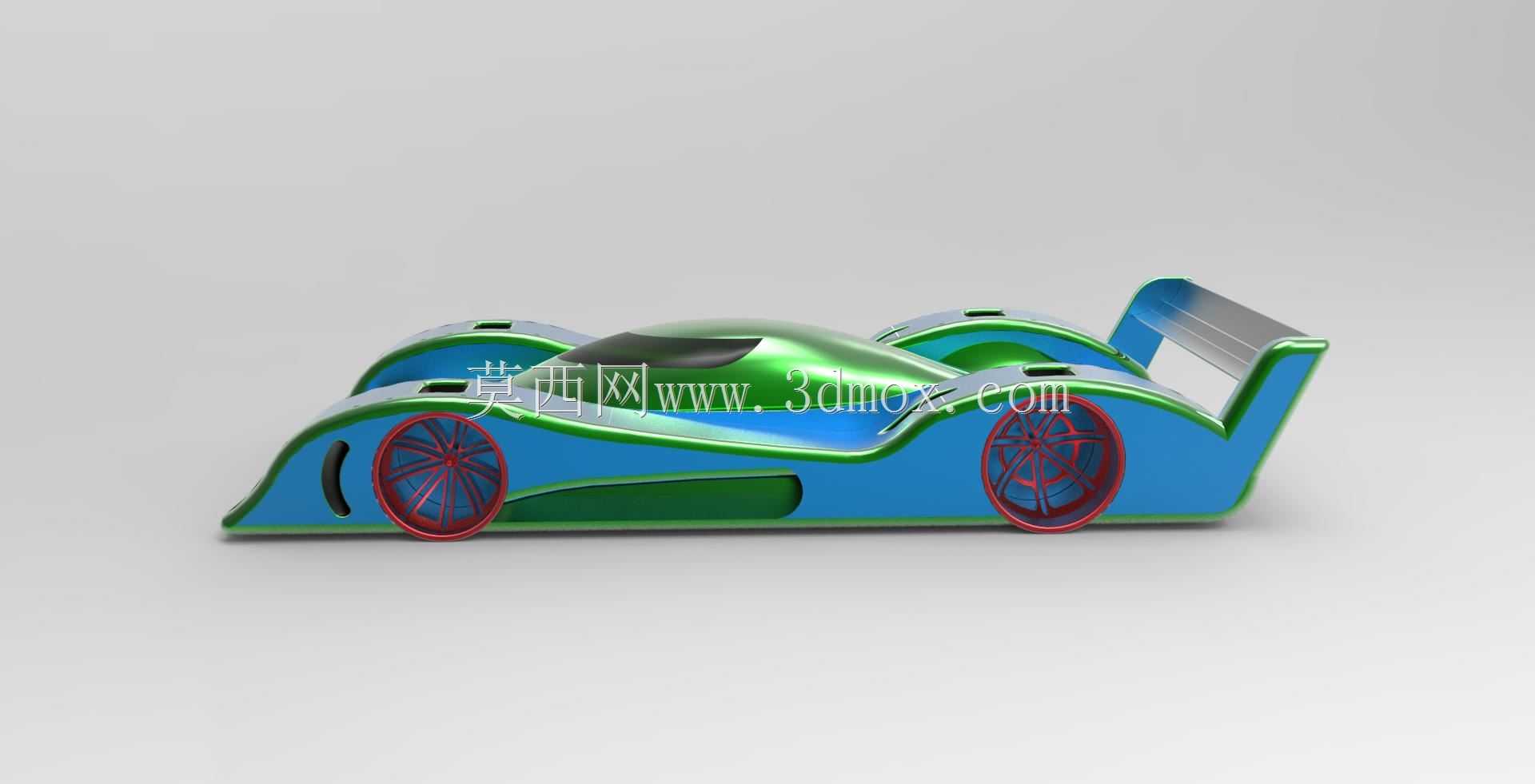

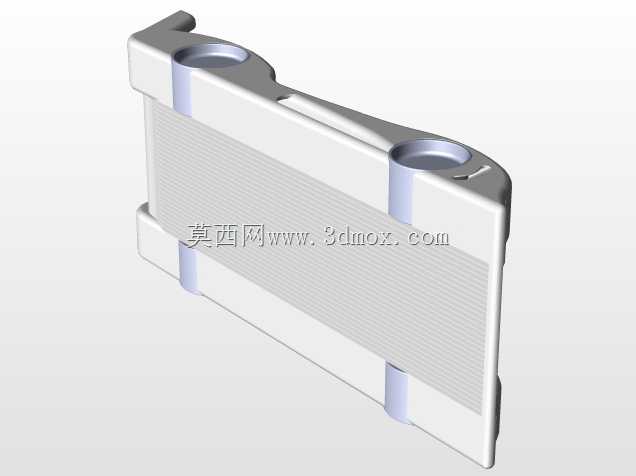

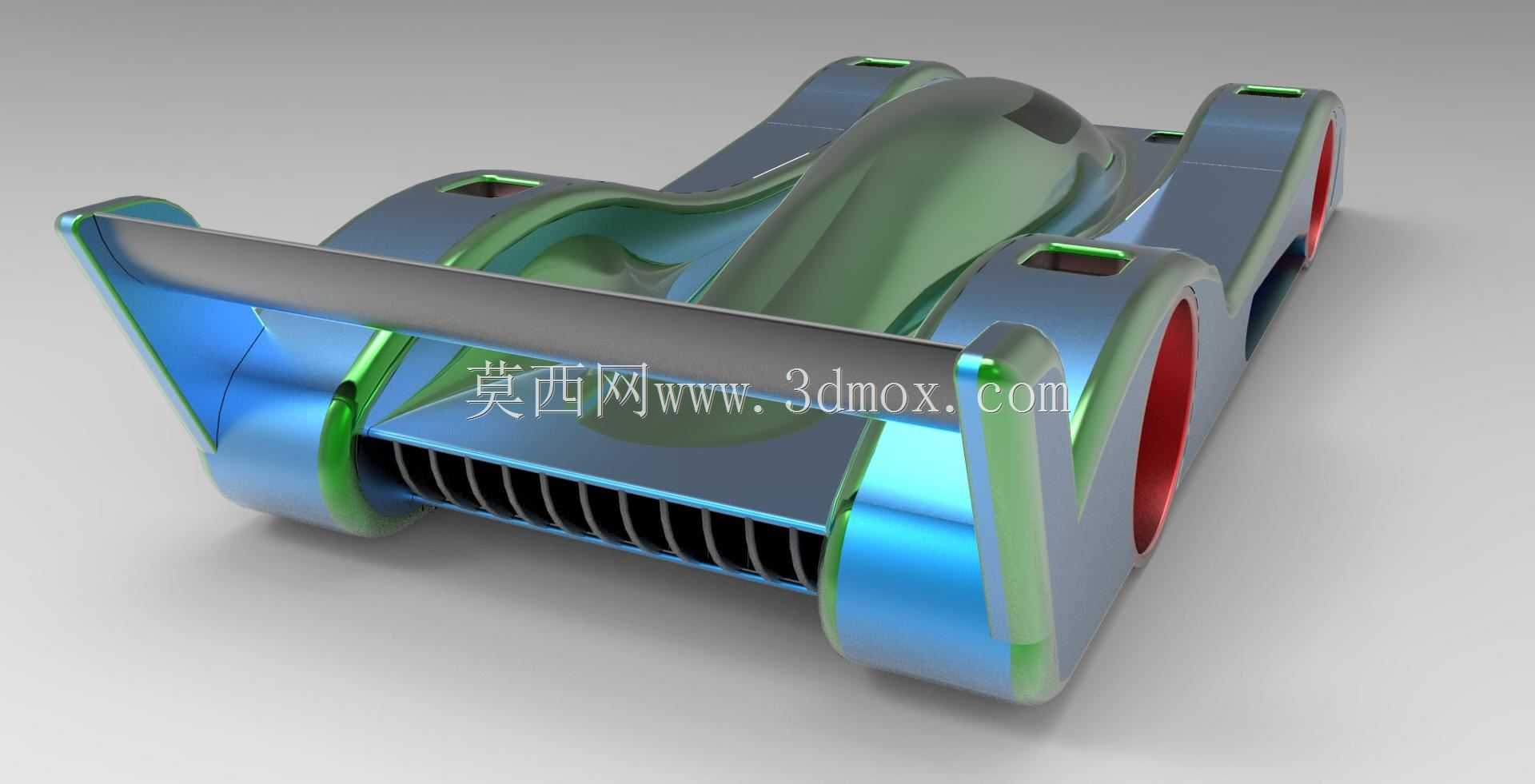

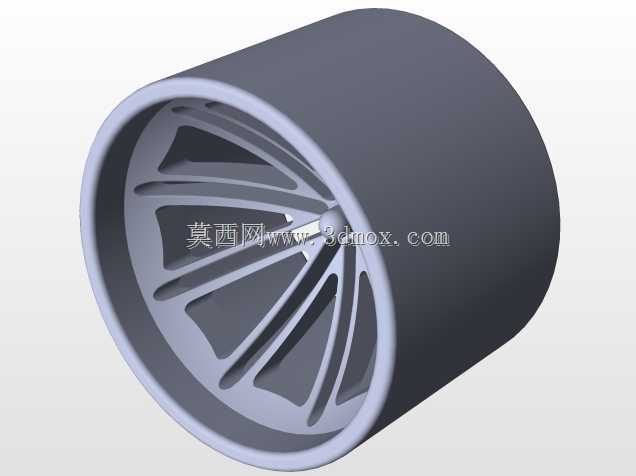

　　车尾的立式尾翼与车身尾部做了一体化连接，尾翼的攻角设定为18度，在模型车时速达到40km/h时可以提供足够的下压力，同时不会因为风阻过大损耗过多动力，尾翼与车身的连接位置做了圆弧过渡处理，避免应力集中导致的尾翼断裂问题。车身的涂装分色逻辑也做了结构上的分区，蓝色的车身主体、绿色的装饰条与红色轮毂的分模线都沿着曲面的自然棱线分布，不管是做喷涂上色还是3D打印的多色打印，都不需要额外做复杂的遮盖处理，降低后期制作的难度。轮毂部分采用了辐条式镂空设计，在保证轮毂结构强度的前提下尽可能降低簧下质量，轮毂的中心孔位适配标准的5mm轴径，配合常规的M3锁紧螺母就能完成轮组的固定，不需要定制特殊规格的连接轴。驾驶舱位置做了半透明的曲面罩设计，

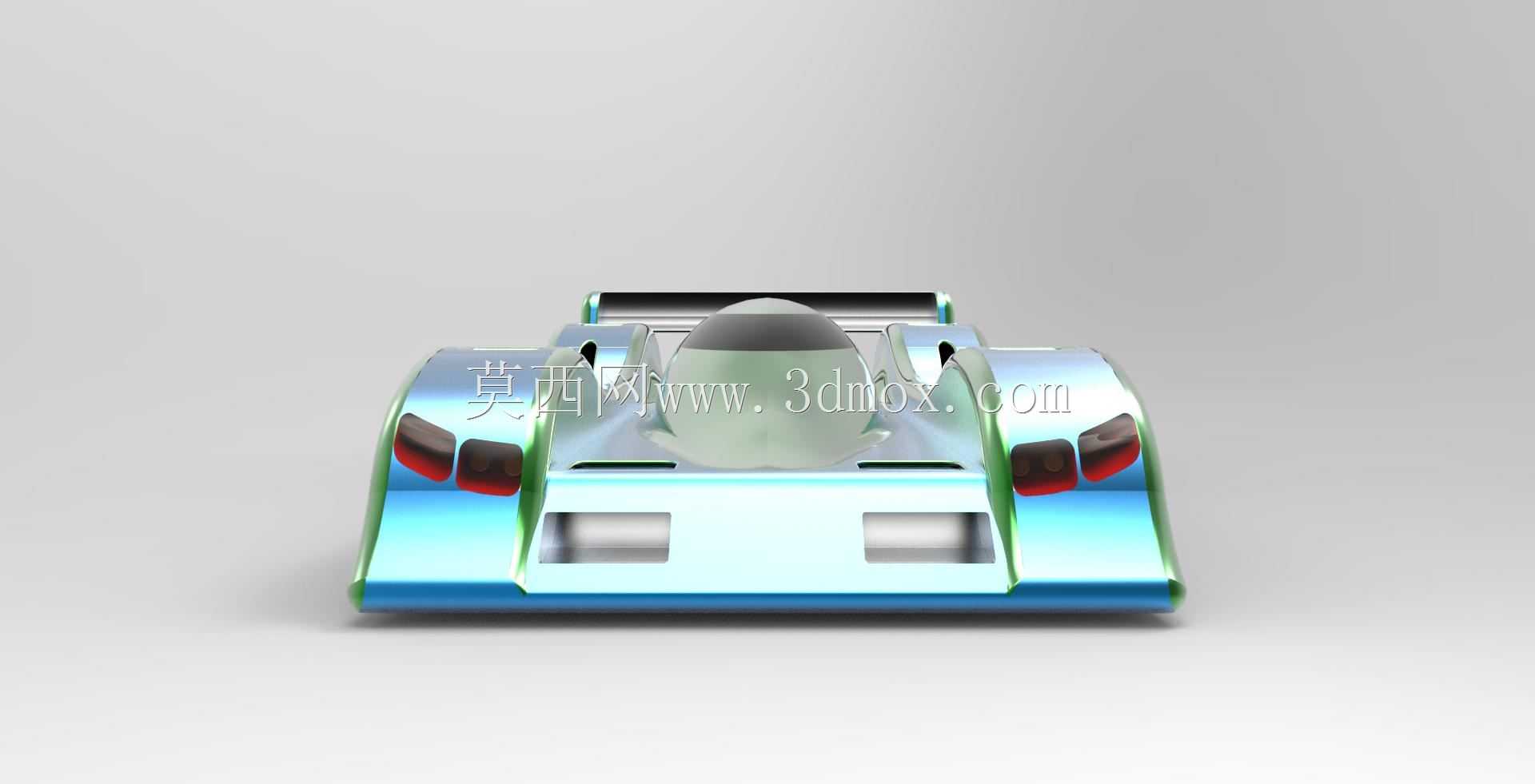

　　曲面的弧度经过反复调整，既不会遮挡内部模拟驾驶舱的细节展示，也能让气流顺着曲面平滑流向车尾，不会在驾驶舱顶部形成紊流。车身前部的进气开槽并非装饰结构，开槽的位置正对底盘前部的电机安装位，车辆行驶时气流可以通过开槽直接吹到电机外壳上，起到辅助散热的作用，不需要额外加装散热风扇就能满足小功率电机的散热需求。在结构验证阶段，针对环形侧腔的气流走向做了模拟分析，当气流以20m/s的速度正面冲击车身时，环形通道内的气流流速可以达到17m/s，能够快速带走车身中部电子元件工作产生的热量，同时车身侧面的负压区面积比传统同尺寸竞速车减少32%，高速行驶时的车身稳定性提升明显。底盘部分的安装平面做了全平处理，没有突出的结构，方便与碳纤维或者玻纤材质的底盘平板进行粘接或者螺丝固定，车身底部的边缘做了1mm的倒角处理，避免车辆行驶过程中底盘边缘刮蹭赛道表面，影响行驶流畅度。整车的外曲面全部做了G2连续处理，曲面之间没有明显的折角，不管是做抛光处理还是水贴装饰，都能获得非常顺滑的表面效果，适合用于展示类模型的制作需求。
