多级串联齿轮组机械传动结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:658489
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构
  • 多级串联齿轮组机械传动结构

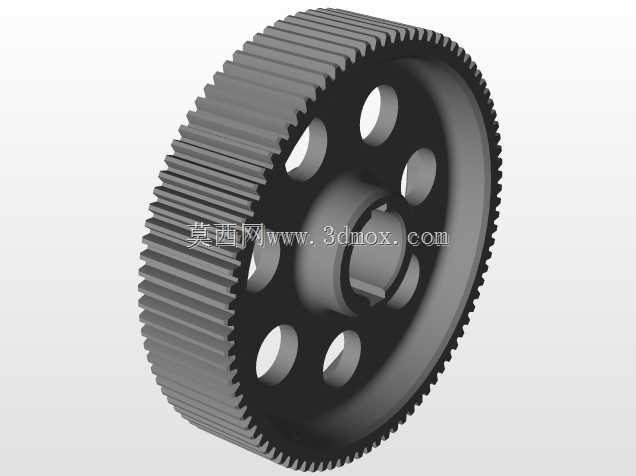

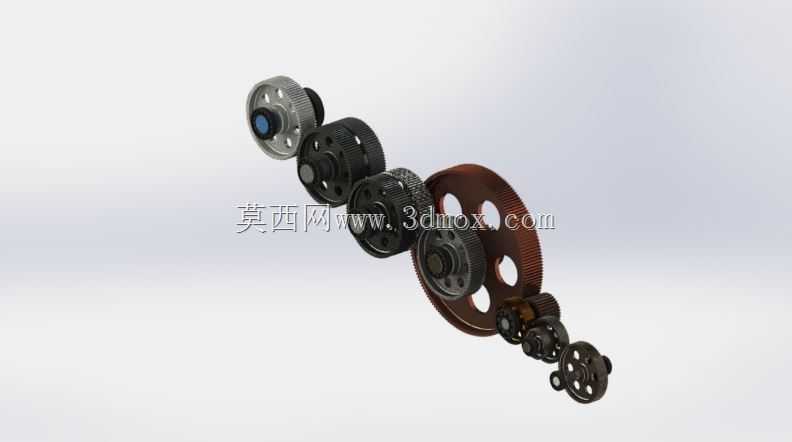

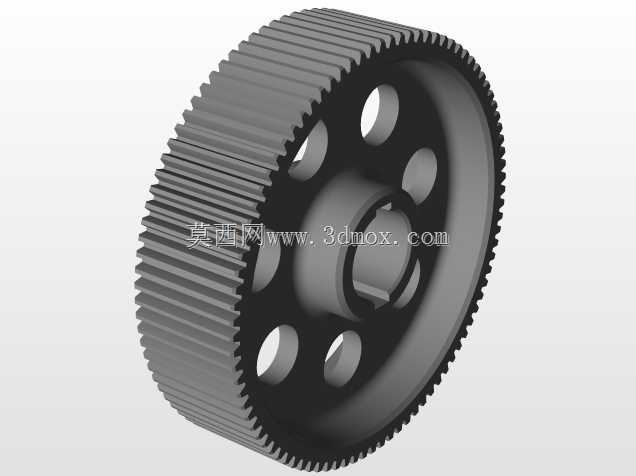

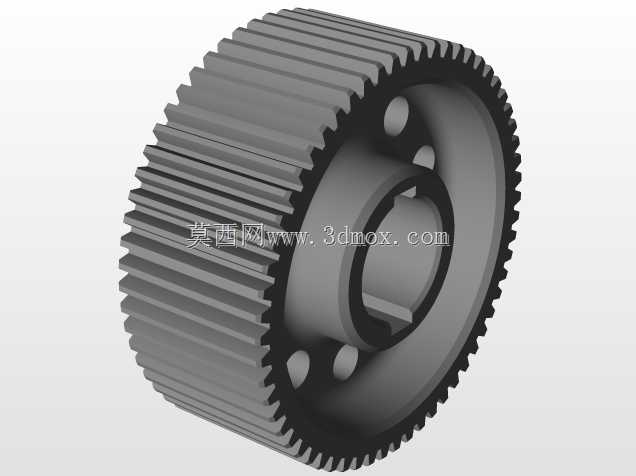

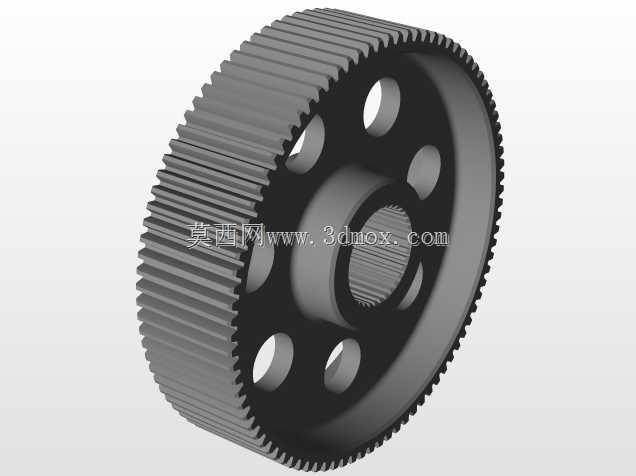

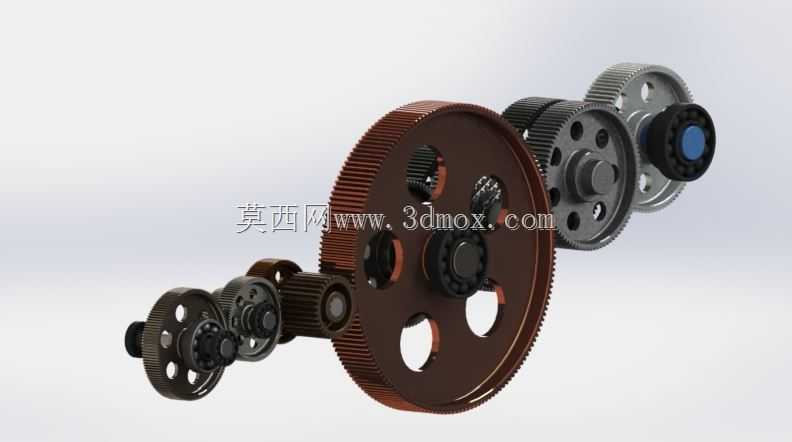

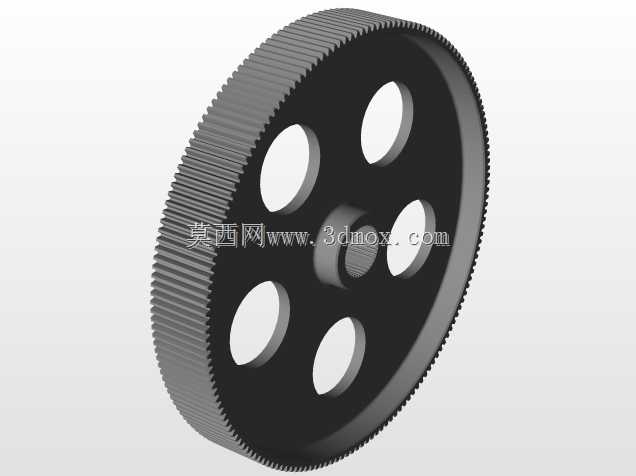

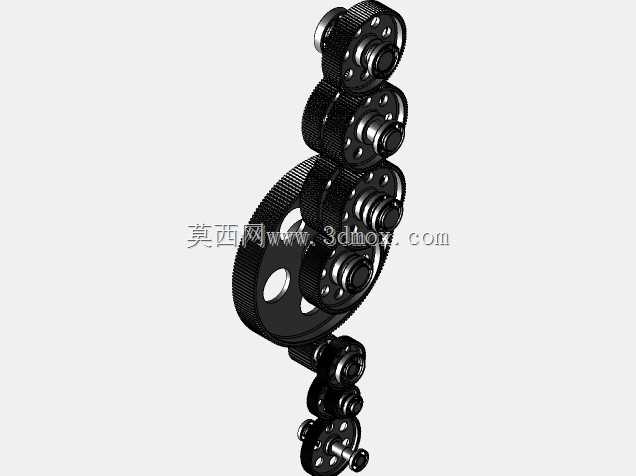

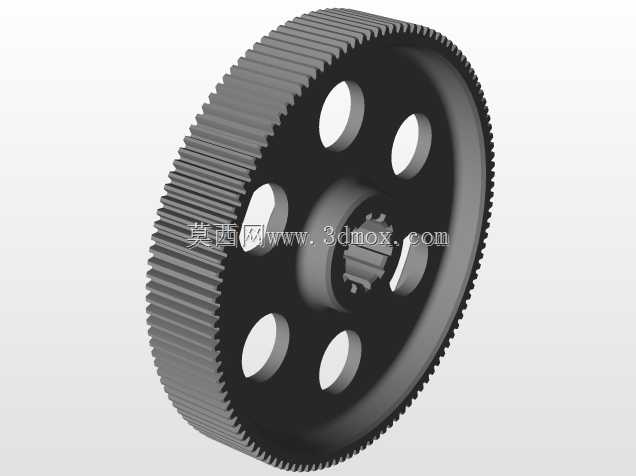

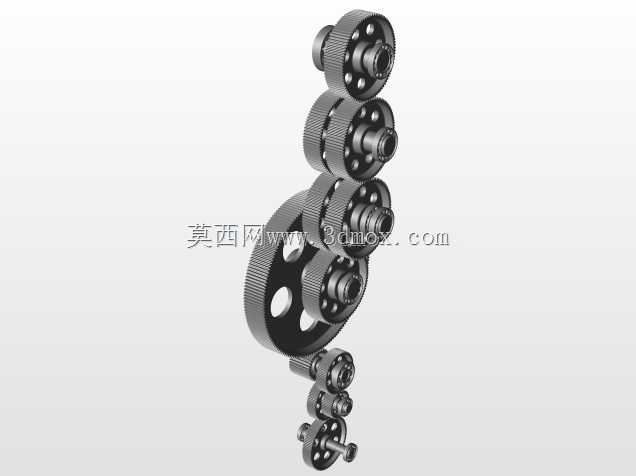

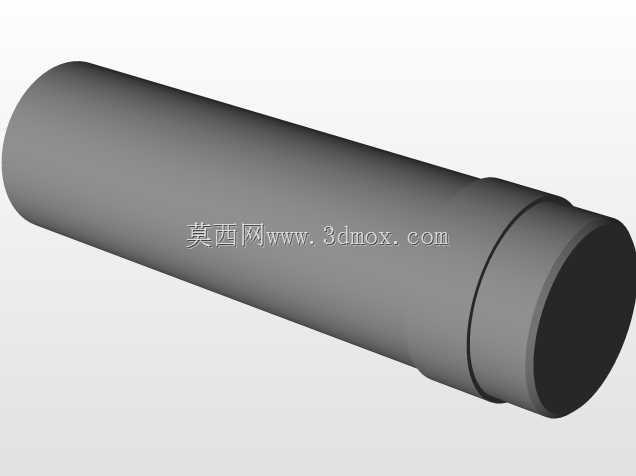

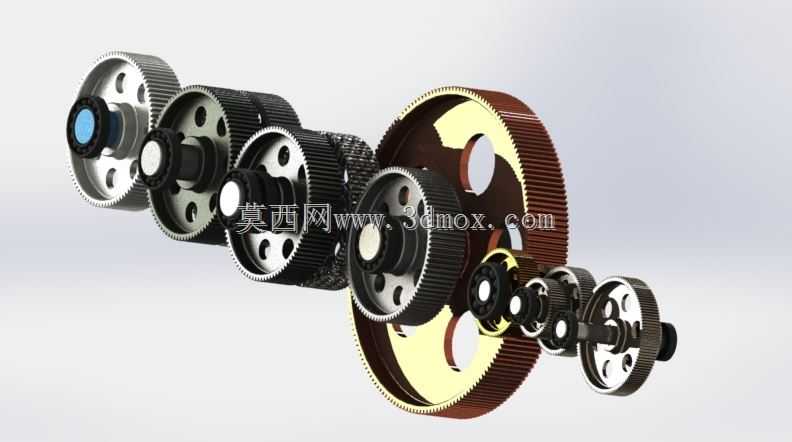

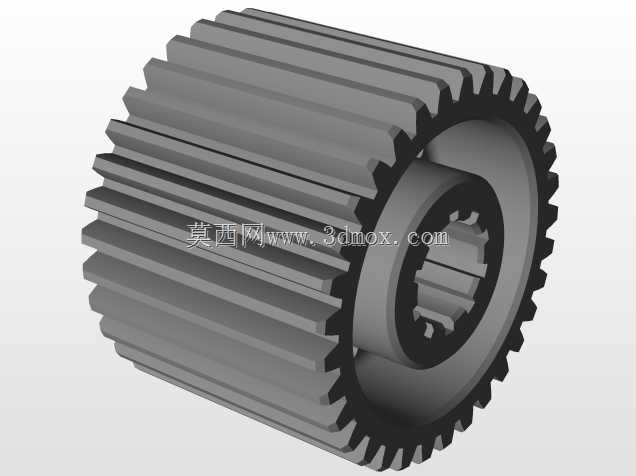

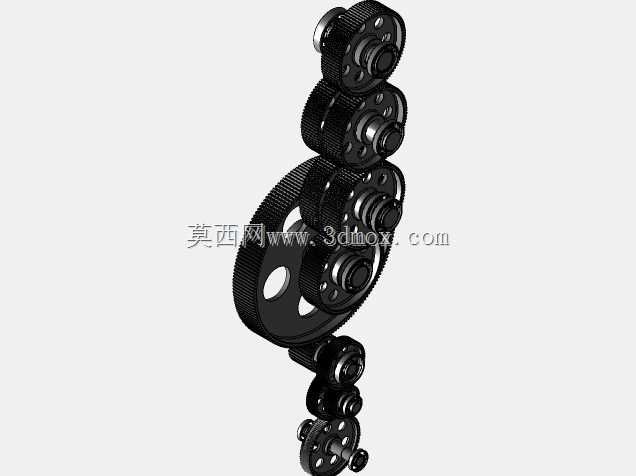

  这套多级串联齿轮传动结构,核心采用不同模数、不同齿数的圆柱齿轮依次啮合排布,通过阶梯式的轮系布局实现转速与扭矩的逐级转换,可适配小空间内需要大传动比的动力传递场景。从结构布局来看,各级齿轮沿垂直方向错落排布,大直径齿轮作为低速级承载扭矩输出,小直径齿轮作为高速级衔接动力输入端,相邻齿轮的中心距严格按照啮合公式计算预留,既保证轮齿啮合的重合度符合传动平稳性要求,也避免轮体之间出现运动干涉。

  在实际工业场景中,这类紧凑排布的齿轮传动结构常被用于小型自动化设备的动力输出版块,比如桌面级加工设备的进给机构、小型输送线的驱动端、精密仪器的调位组件,不需要大尺寸安装空间就能实现稳定的减速增扭效果。设计这类轮系结构时,首先要根据输入端的额定转速、输出端需要的工作转速确定总传动比,再将总传动比合理分配到每一级啮合齿轮上,避免单级传动比过大导致齿轮尺寸失衡、传动效率下降;每一级齿轮的齿宽、模数选择要匹配对应级别的扭矩载荷,高速级齿轮优先考虑传动平稳性,可选用较小模数配合斜齿结构降低啮合噪音,低速级齿轮侧重承载能力,适当加大模数与齿厚应对冲击载荷。

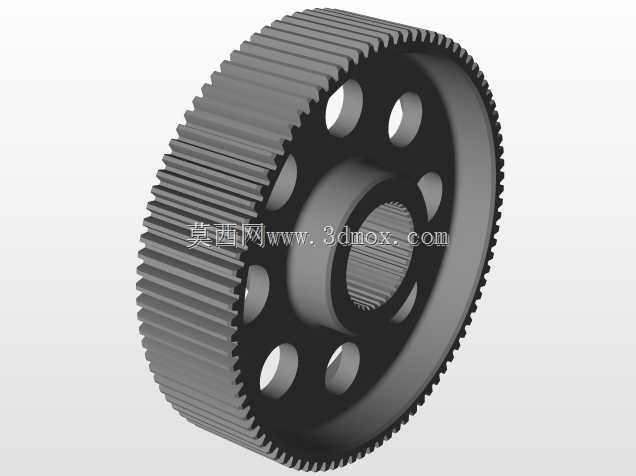

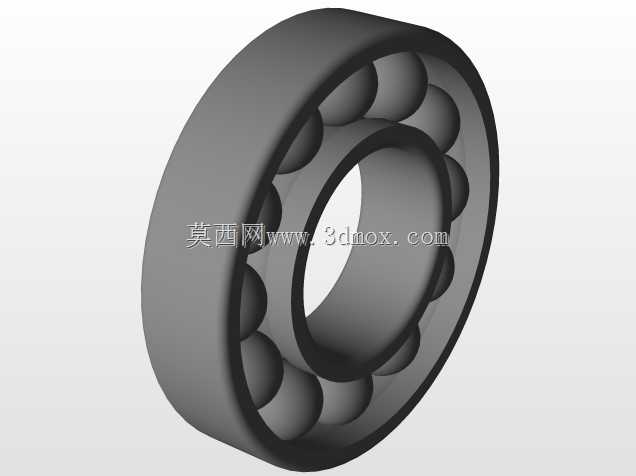

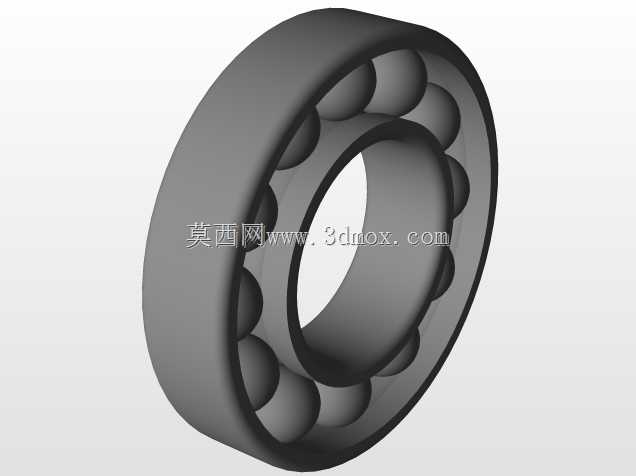

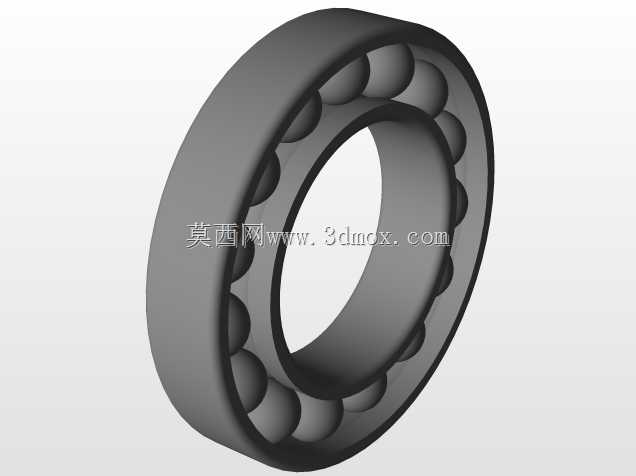

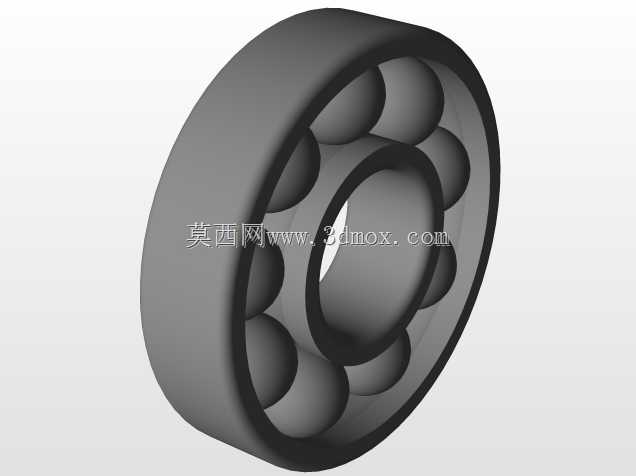

  安装边界方面,这套结构的整体外轮廓由最大直径的低速级齿轮决定,垂直方向的安装高度要覆盖所有串联齿轮的轴向尺寸,预留出轴承安装位与轴系的固定空间,输入轴与输出轴的同轴度、平行度公差需要控制在机械设计手册要求的范围内,否则会加剧轮齿磨损,缩短传动组件的使用寿命。轮系的支撑结构需要兼顾刚性与装配便利性,每根齿轮轴的两端都要设置对应规格的轴承位,轴承选型根据轴的径向载荷与转速确定,轻载高速场景可选用深沟球轴承,重载低速场景可搭配圆锥滚子轴承承受轴向分力。

  从功能特性上看,这种多级串联的齿轮传动结构传动效率高于同传动比的蜗轮蜗杆结构,传动精度优于带传动与链传动,在需要精确传动比、动力传递响应快的场景下优势明显;错落排布的结构形式可以在有限的垂直空间内完成大传动比的动力转换,不需要水平方向占用过多安装面积,适配设备内部紧凑的布局要求。设计过程中还要考虑润滑路径的预留,齿轮啮合位置需要预留润滑脂或润滑油的加注空间,高速运转场景下要设计对应的挡油、密封结构,避免润滑剂泄漏污染设备其他组件,同时防止外部粉尘进入啮合面加剧轮齿磨损。

  实际选型适配时,要根据设备的负载特性调整齿轮的材质与热处理工艺,持续运转的重载场景下齿轮可选用40Cr调质后齿面淬火,硬度达到HRC45-55保证齿面耐磨性能,轻载间歇运转的场景可选用工程塑料齿轮降低运转噪音、减少自重。轴系的固定方式要根据装配需求选择,可采用轴端挡圈、圆螺母或者轴承端盖实现轴向定位,保证齿轮啮合位置不会在运转过程中出现轴向窜动,避免轮齿偏载导致断齿、点蚀等失效问题。
