四轮驱动分动变速传动结构设计

　　这套四驱传动变速结构，核心服务于需要全轮动力输出的越野车辆、特种作业行走设备场景，区别于常规两驱变速单元，它需要在完成多档位速比切换的同时，将动力按需分配至前后输出轴，兼顾铺装路面行驶的传动效率与非铺装路面的抓地通过能力。从实际使用场景来看，这类结构常搭载在硬派越野车型、山地作业农机、小型全地形作业设备上，日常公路行驶时可切换为两驱模式减少传动损耗，遇到泥泞、陡坡、砂石等低附着路面时，结合分动结构将动力分配至四个车轮，避免单轮打滑导致的动力流失，部分工况下还可通过档位匹配实现大扭矩输出，满足重载爬坡、拖拽作业的动力需求。

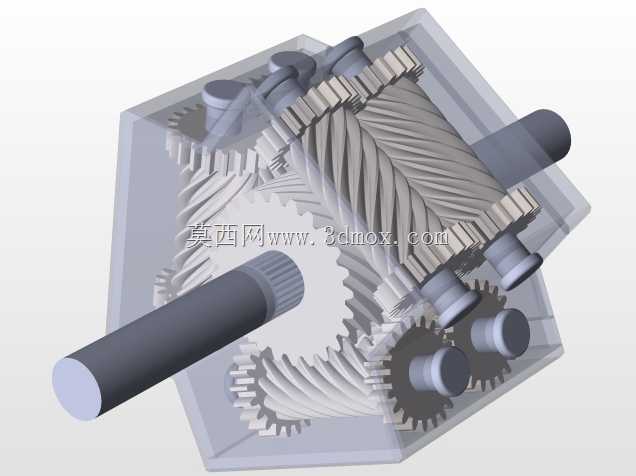

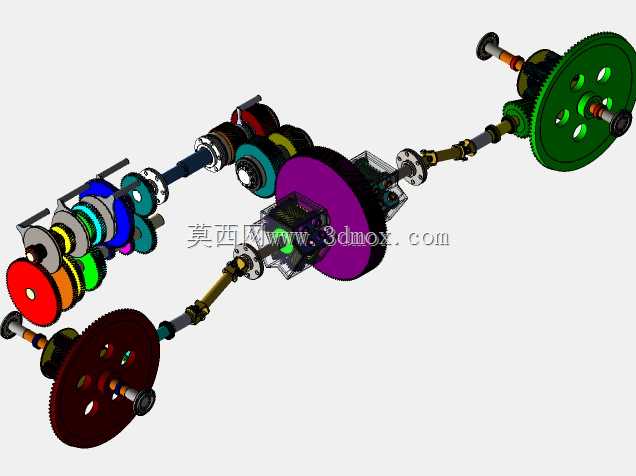

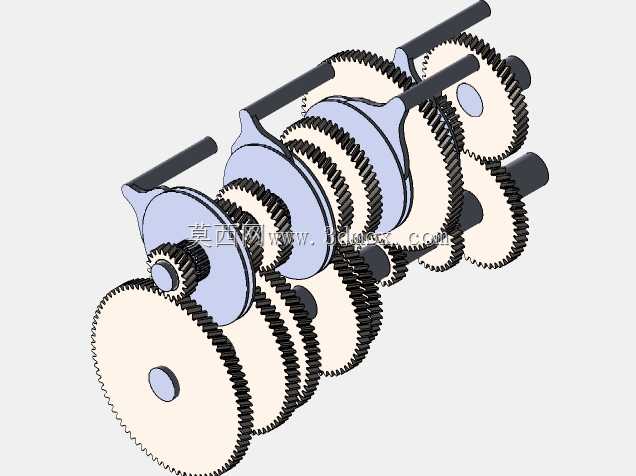

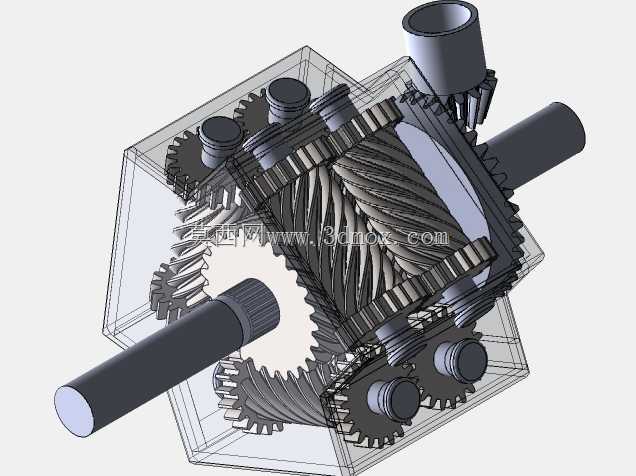

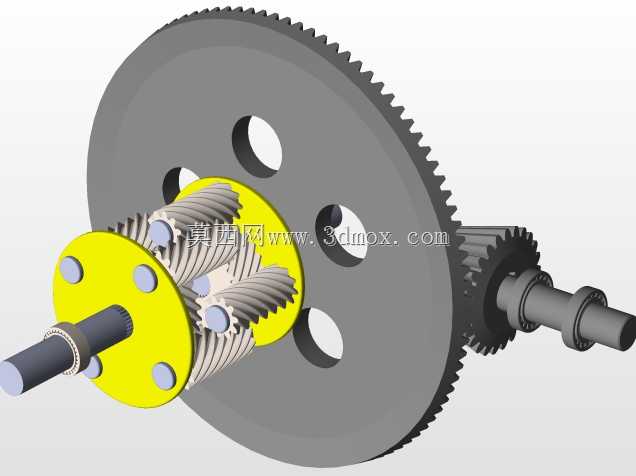

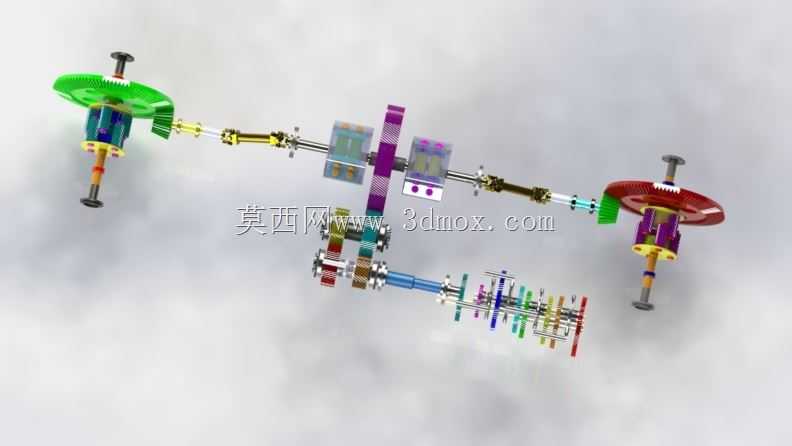

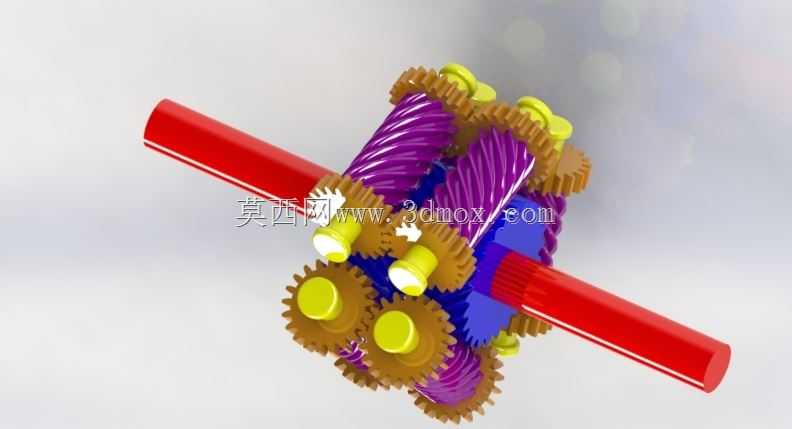

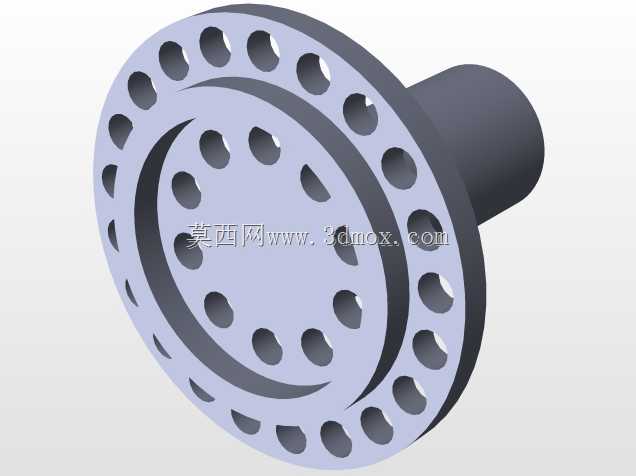

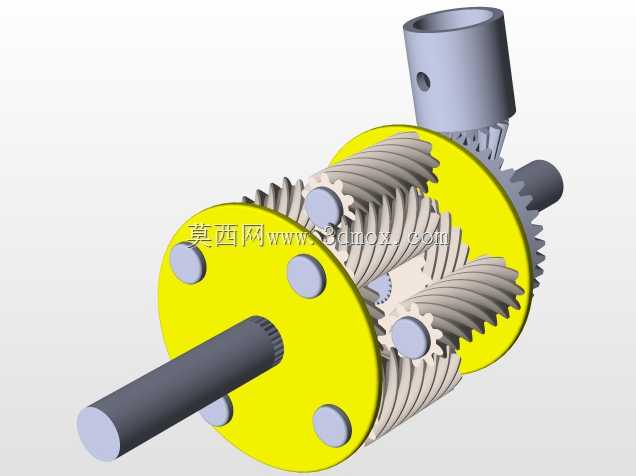

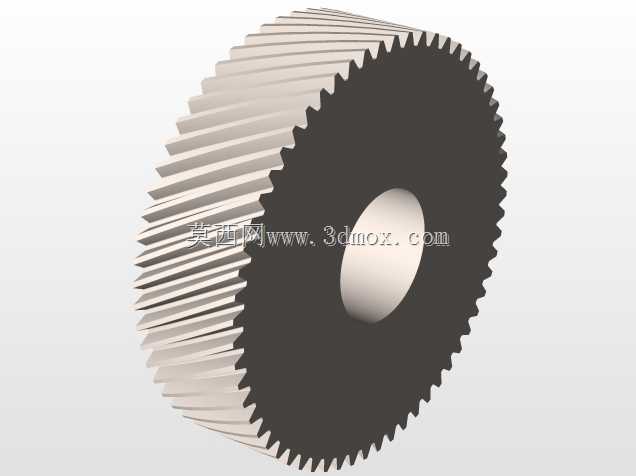

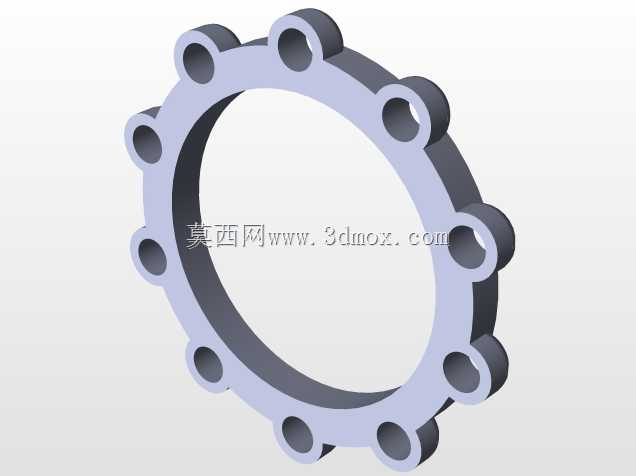

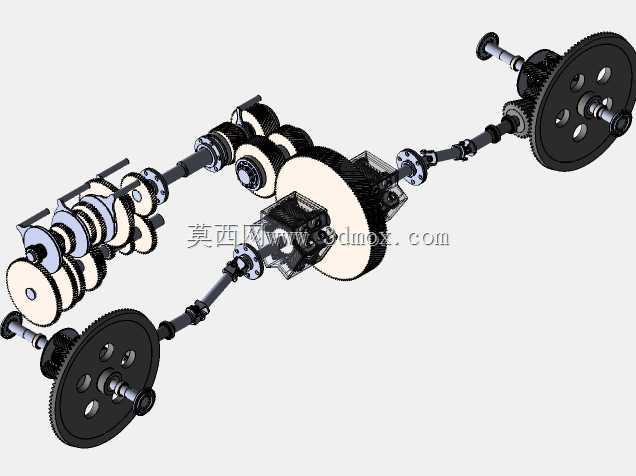

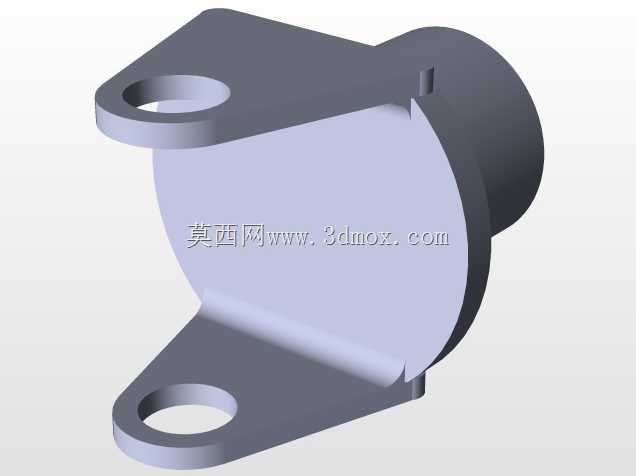

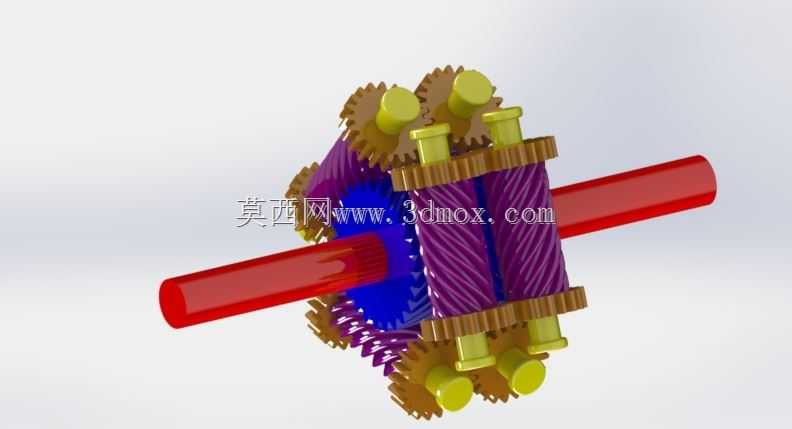

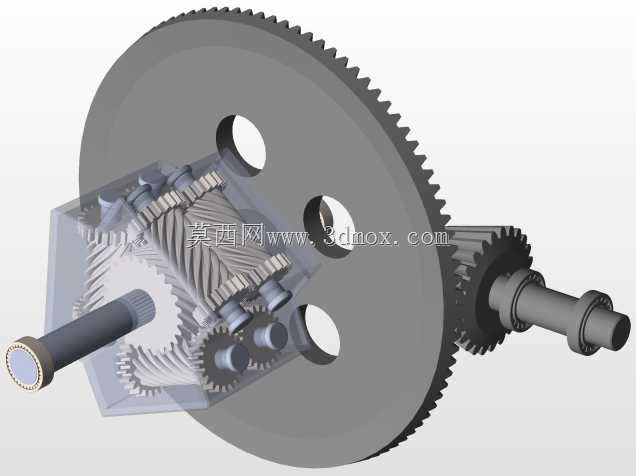

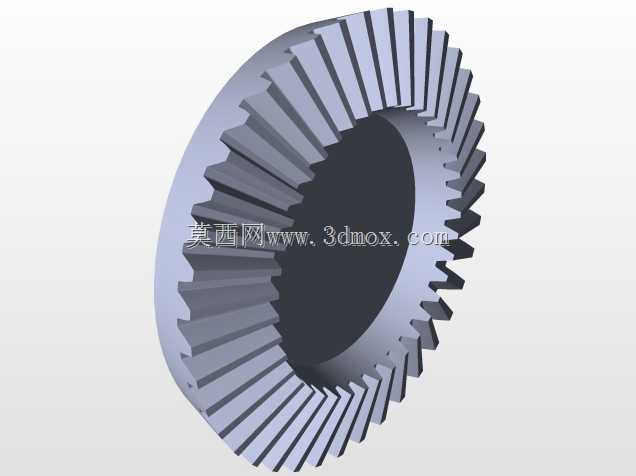

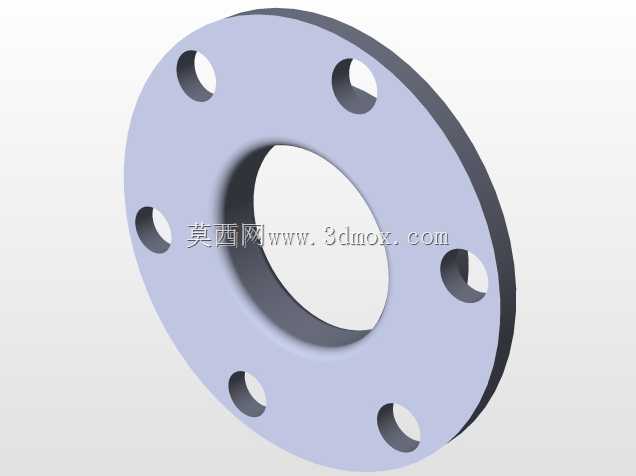

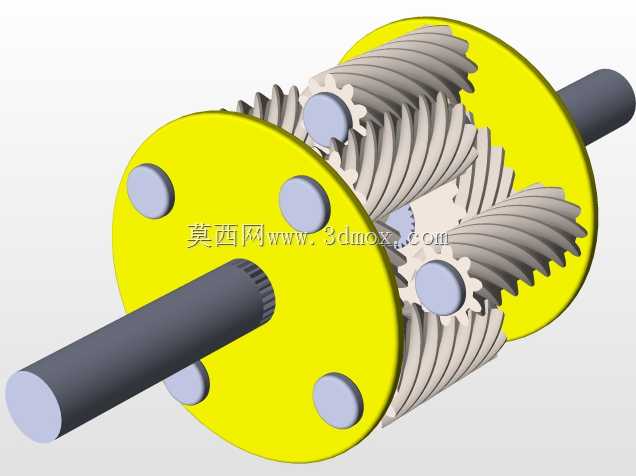

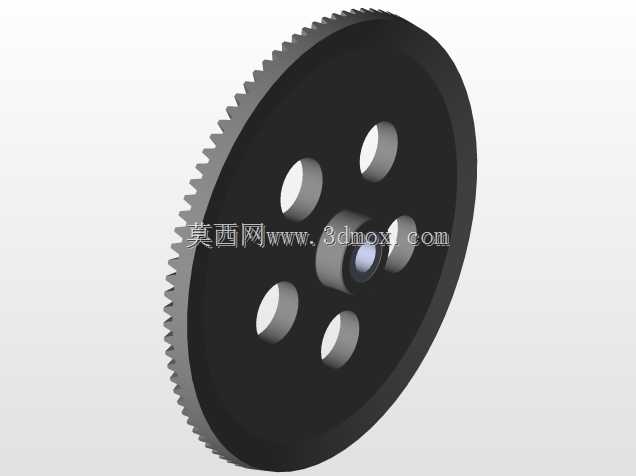

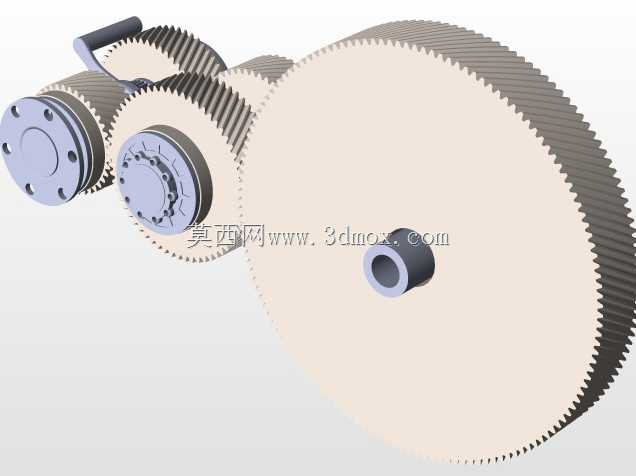

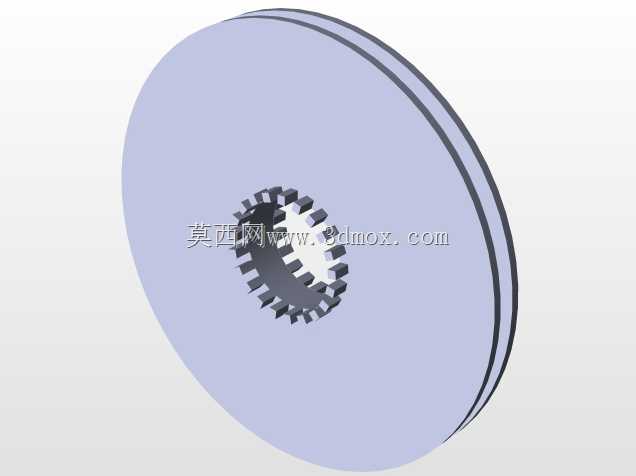

　　从功能特性上看，整套结构整合了变速换挡机构与分动传动单元，输入轴端的离合结合结构可切断或衔接动力输入，配合不同齿数的啮合齿轮组实现多档位速比切换，不同档位对应不同的输出转速与扭矩区间，低速档放大输出扭矩适配重载复杂工况，高速档维持较高传动效率适配快速通行场景。分动部分通过中间传动齿轮组将变速后的动力分流至前后两根输出轴，轴间的传动齿轮匹配经过齿形修形，可降低动力分流过程中的啮合冲击，减少传动噪音与齿轮磨损，输出轴端预留的连接法兰结构可直接对接前后桥传动轴，不需要额外加装动力转接单元，缩短整车传动链的布置长度。

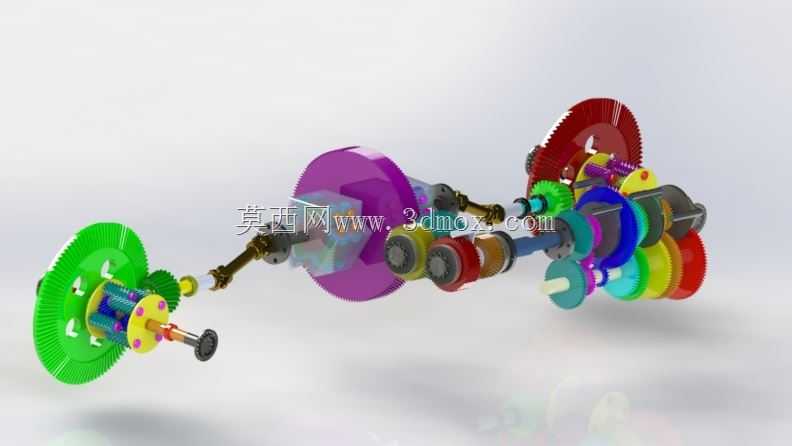

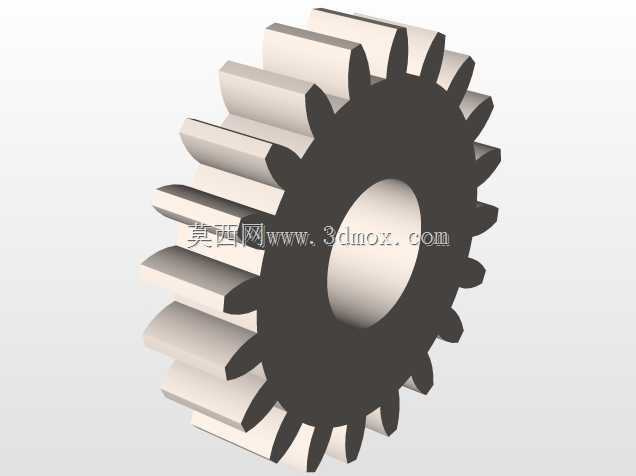

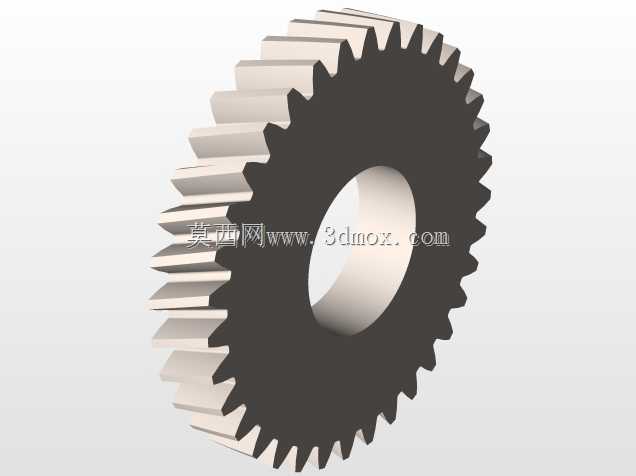

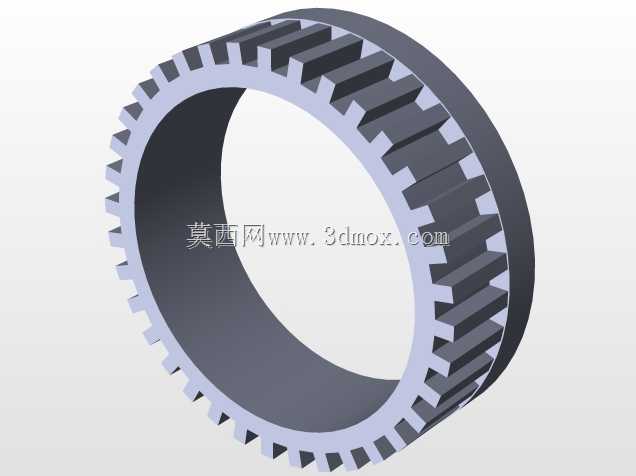

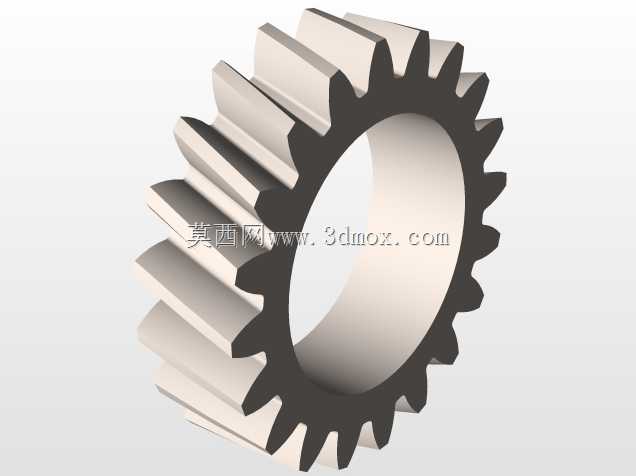

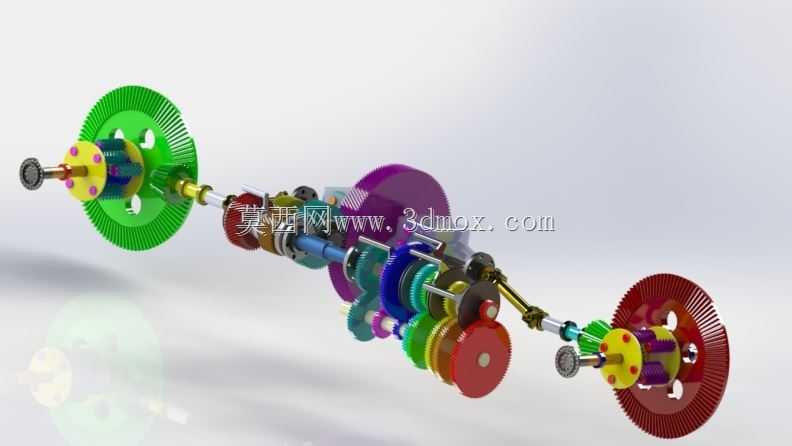

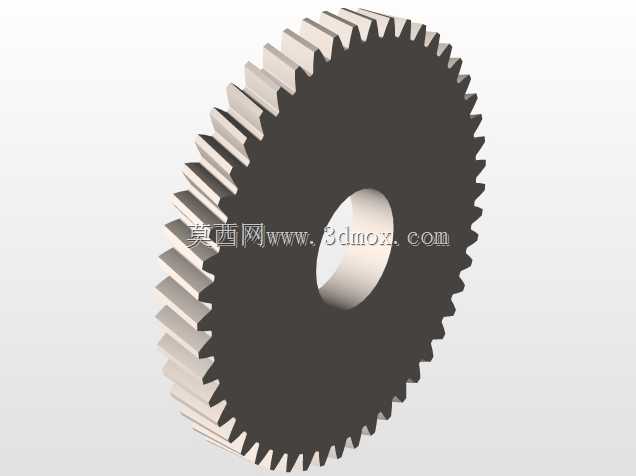

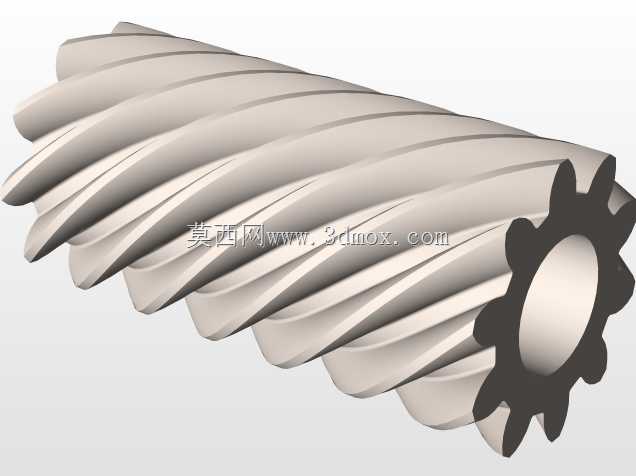

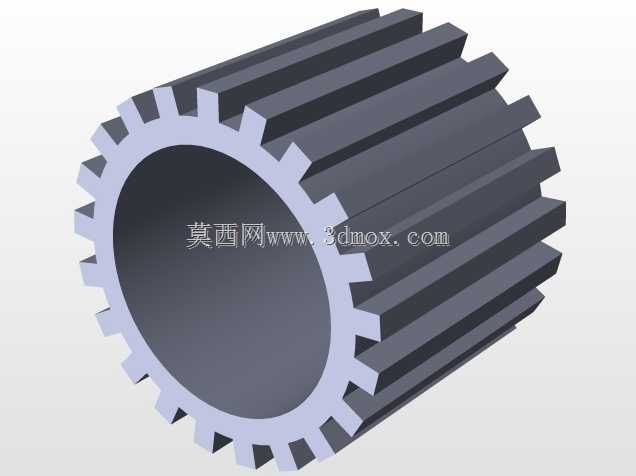

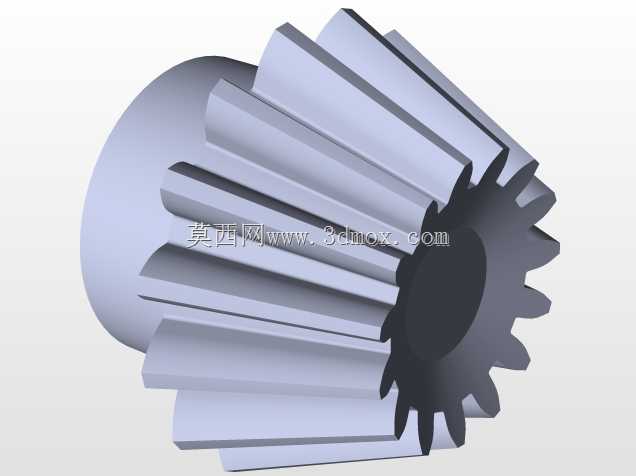

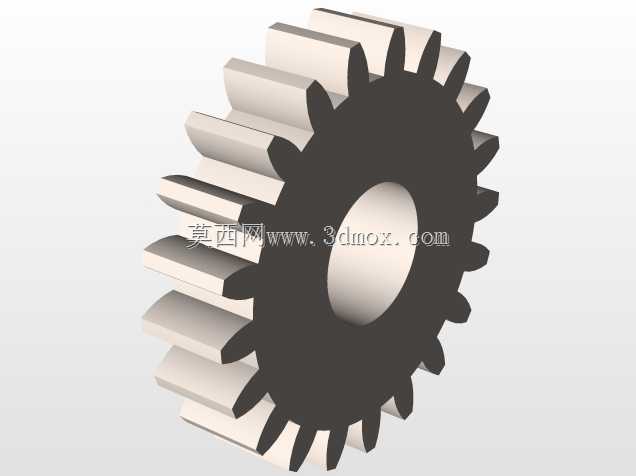

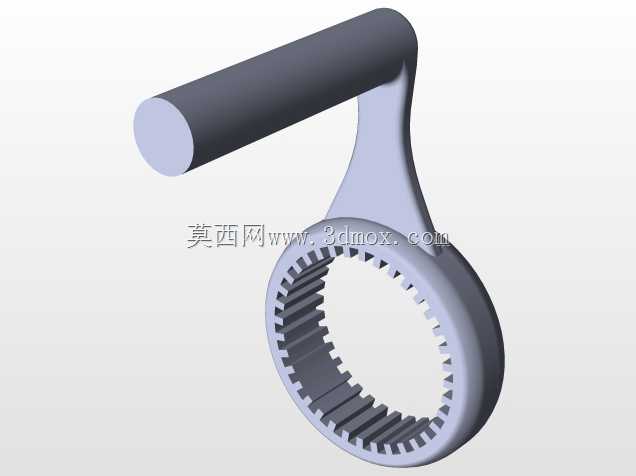

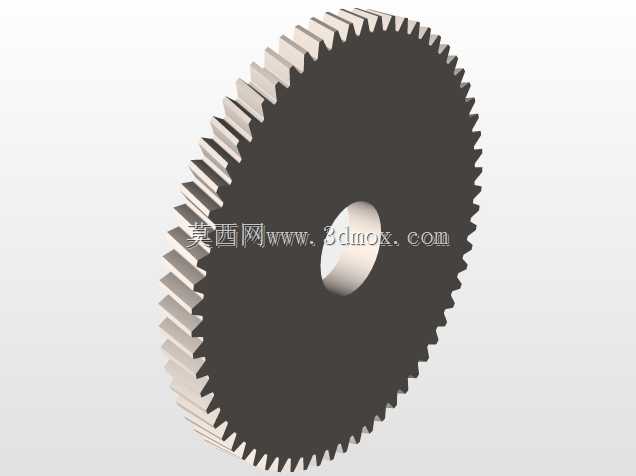

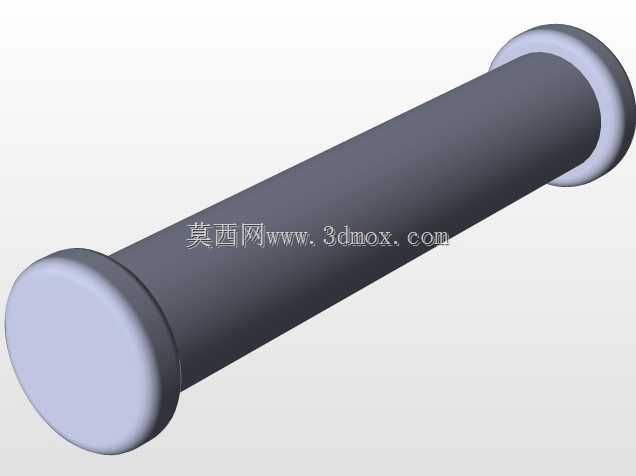

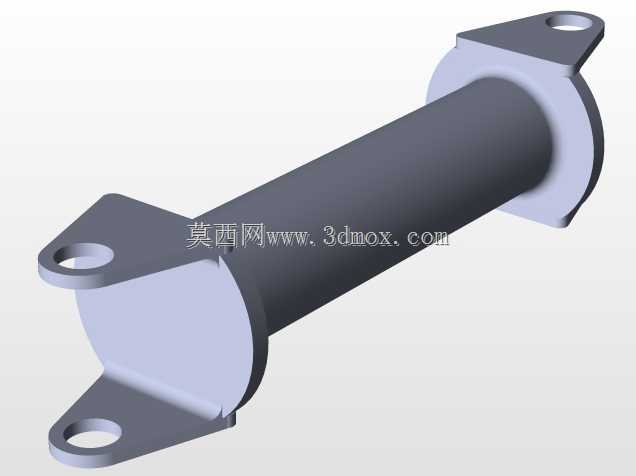

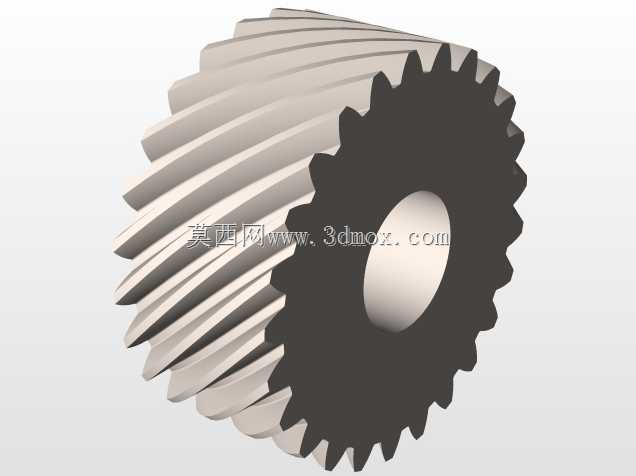

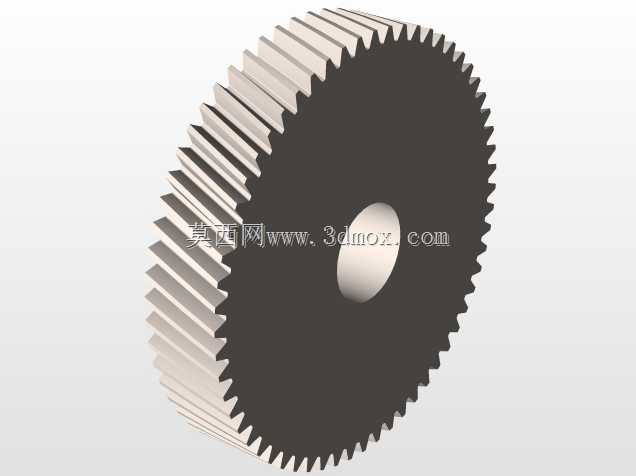

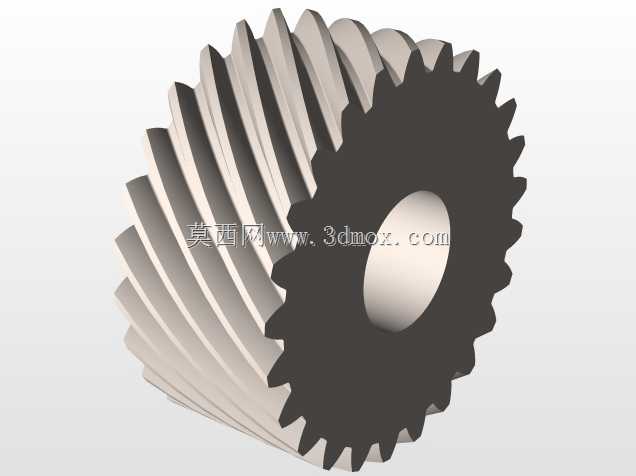

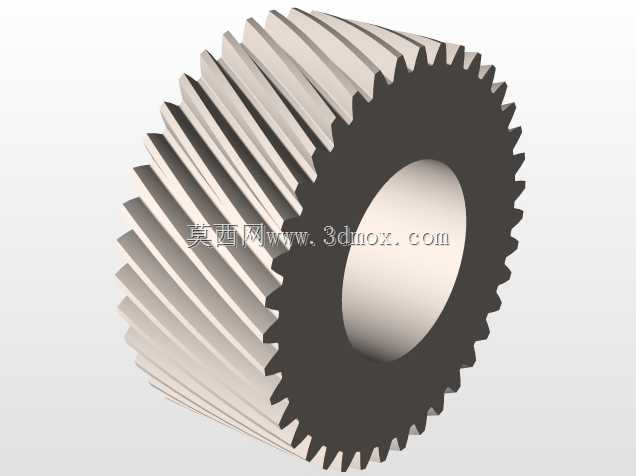

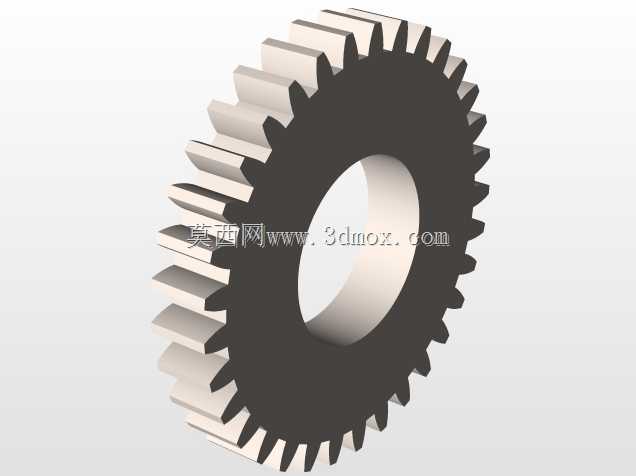

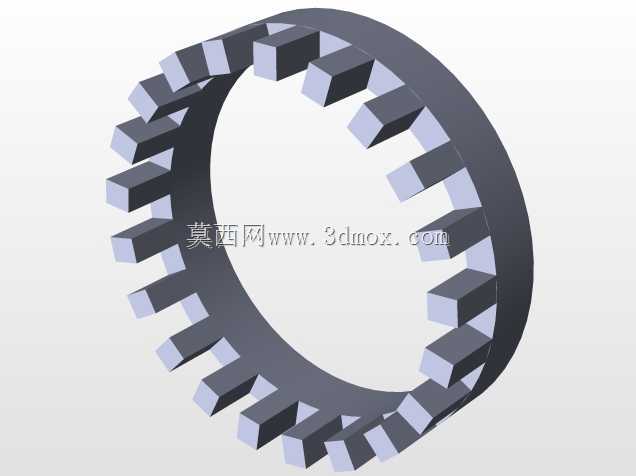

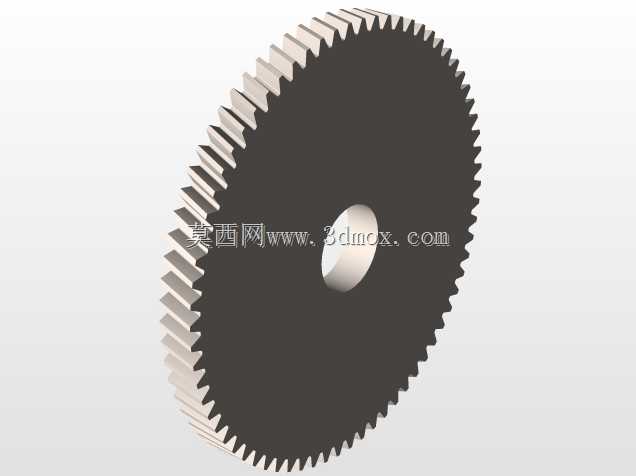

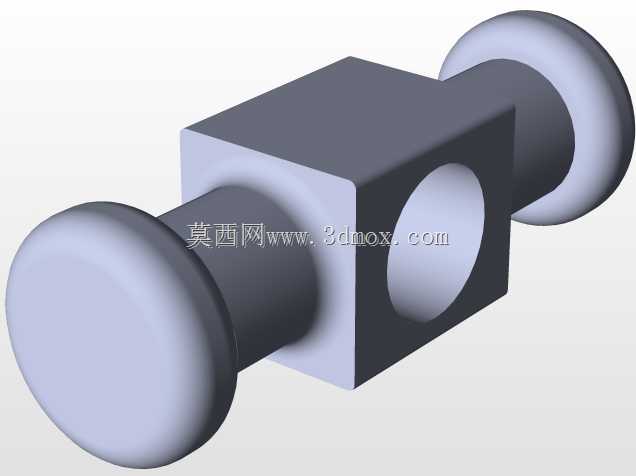

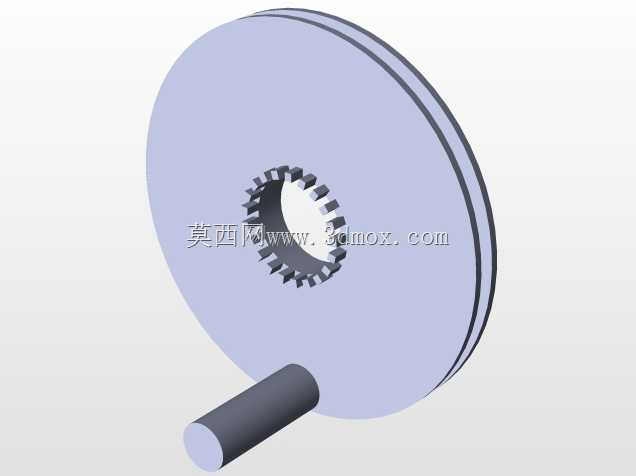

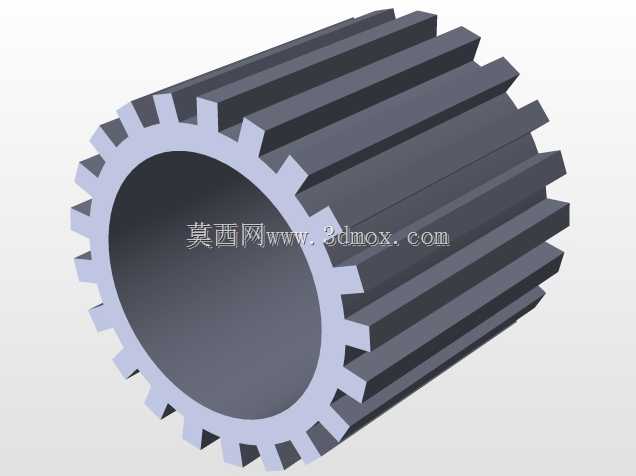

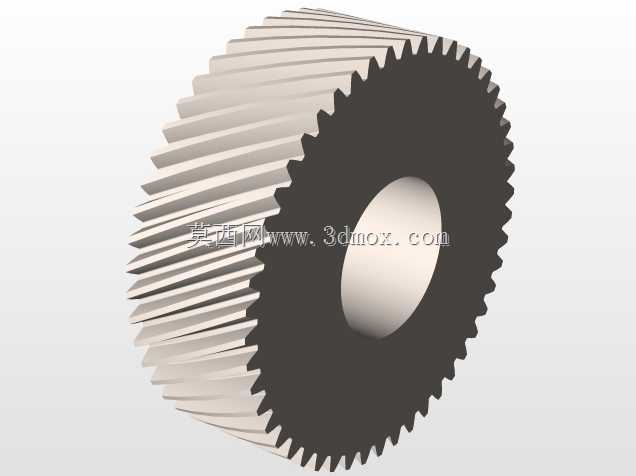

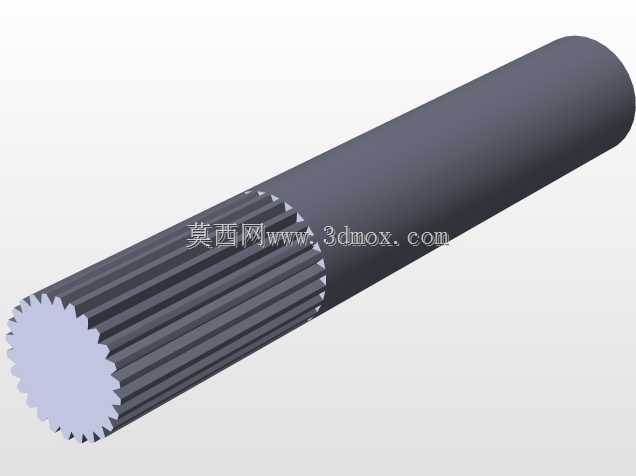

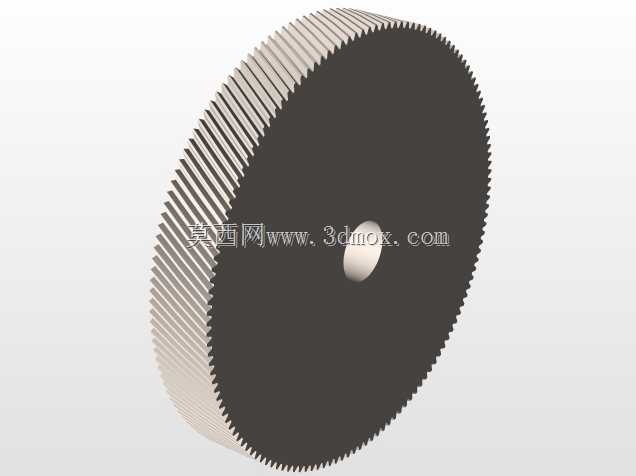

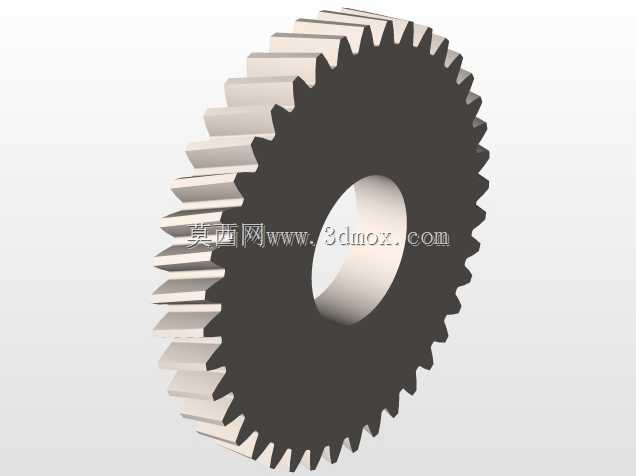

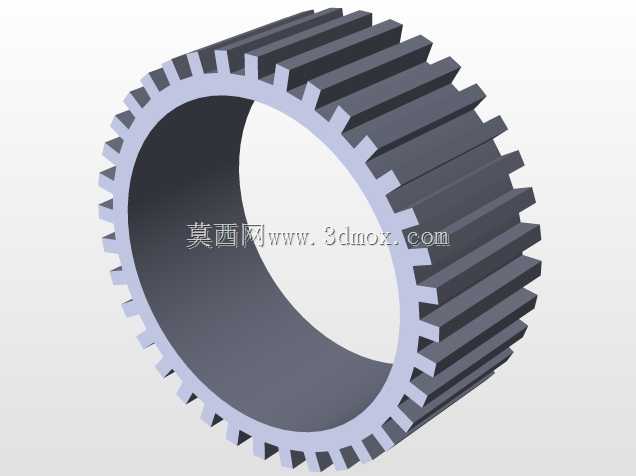

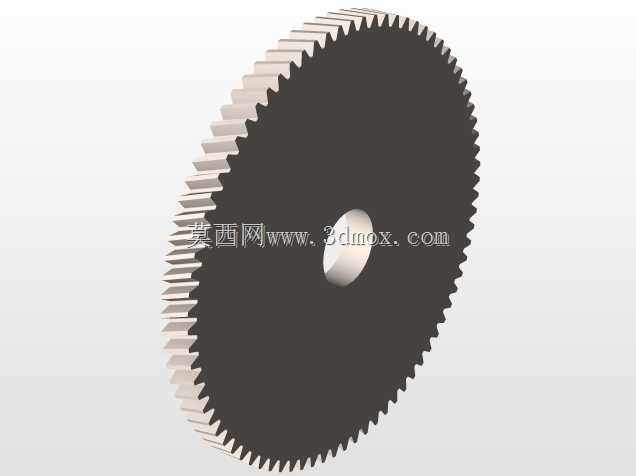

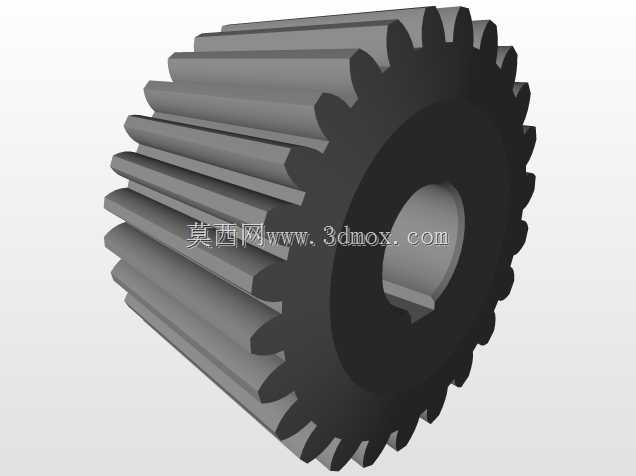

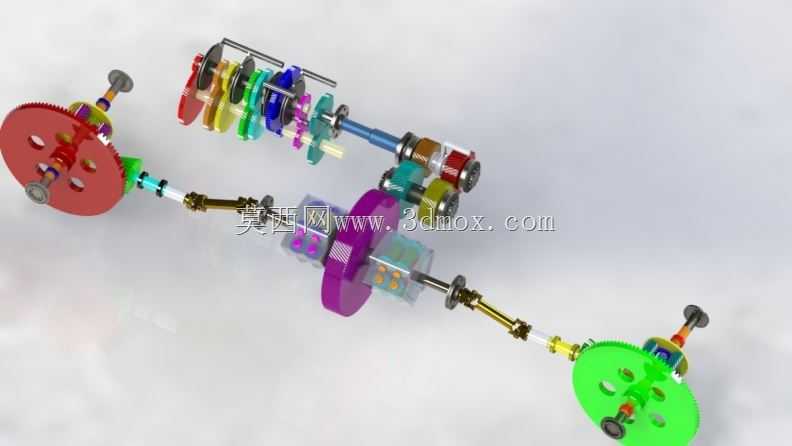

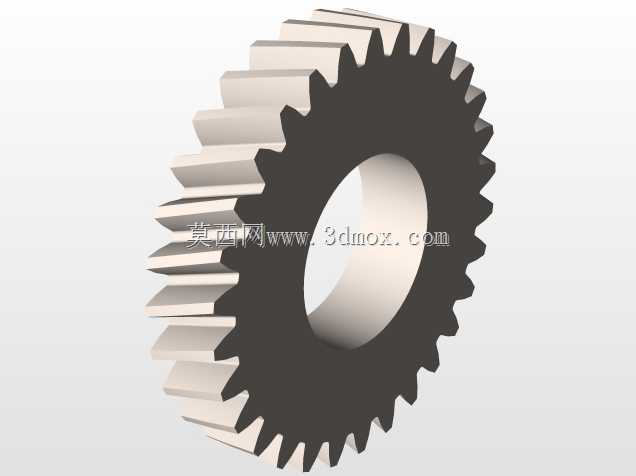

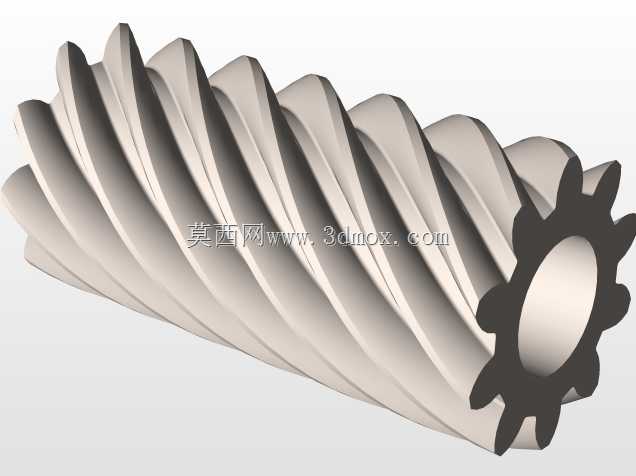

　　设计思路上，整套传动结构采用同轴分层布置逻辑，输入轴、中间传动轴、前后输出轴的中心距经过严格计算，既保证各档位齿轮啮合的重合度满足强度要求，又尽可能压缩整体结构的径向与轴向尺寸，避免在整车底盘布置时与悬架、车架、排气系统等周边部件产生干涉。齿轮部分全部采用渐开线圆柱直齿设计，相比斜齿结构加工难度更低，换挡时的齿套啮合更顺畅，同时直齿结构传动时的轴向力更小，可降低两端支撑轴承的负载等级，减少轴承选型成本与后期维护难度。换挡拨叉的行程与齿轮同步环的位置经过匹配，换挡过程中齿轮结合的行程更短，可减少换挡卡顿问题，拨叉轴上的定位钢珠结构可保证档位啮合到位后不会出现脱档、跳档问题。

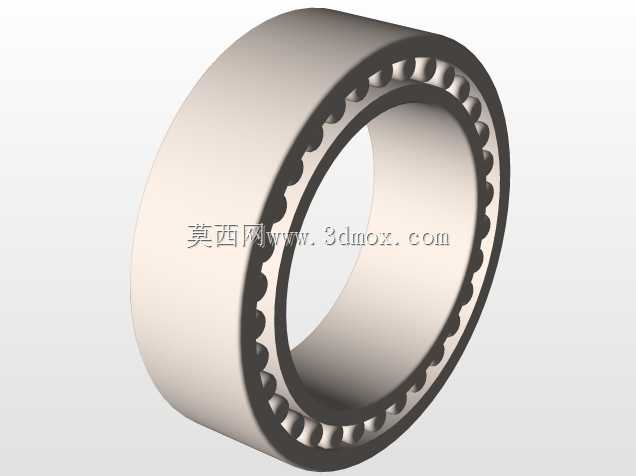

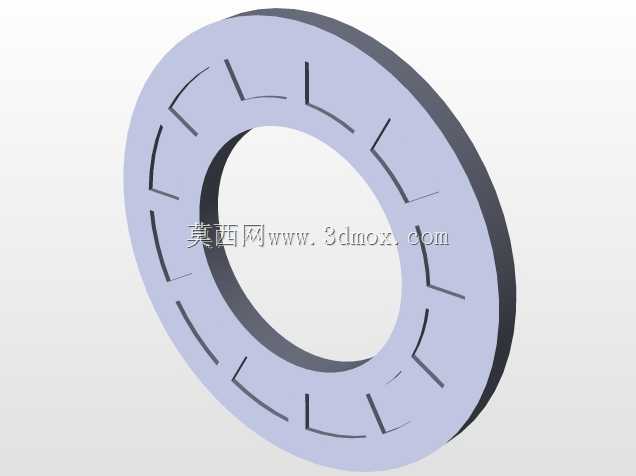

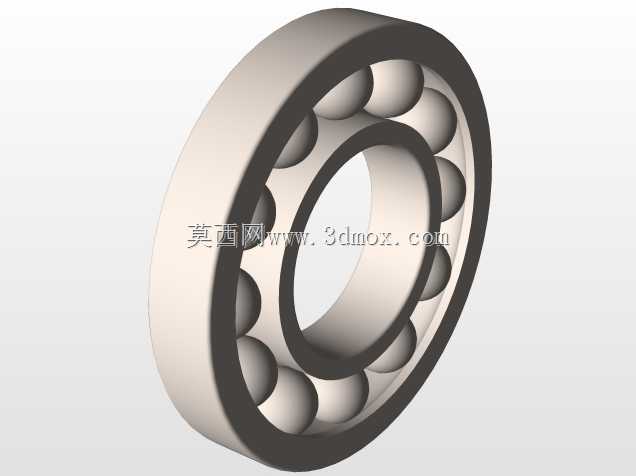

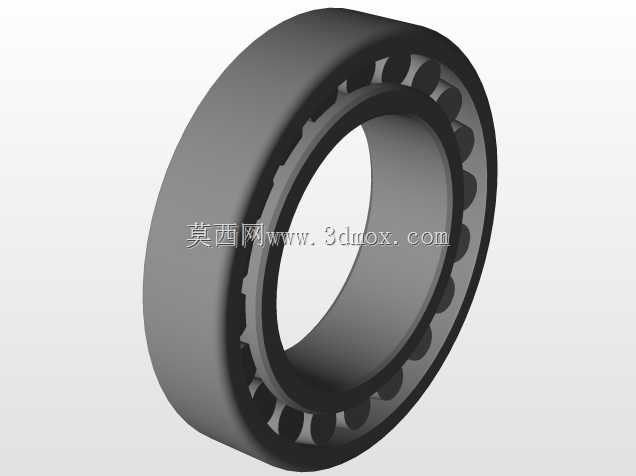

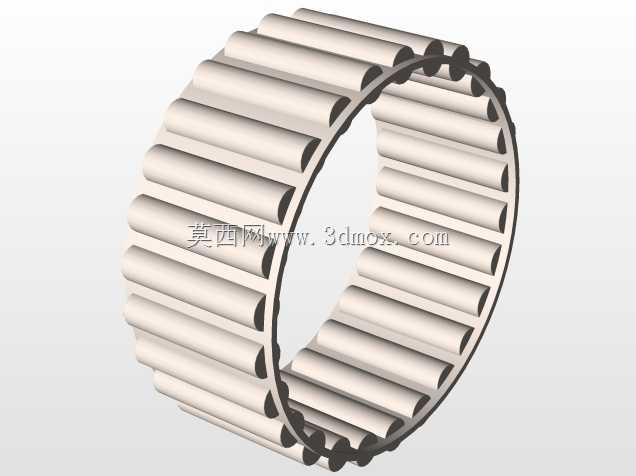

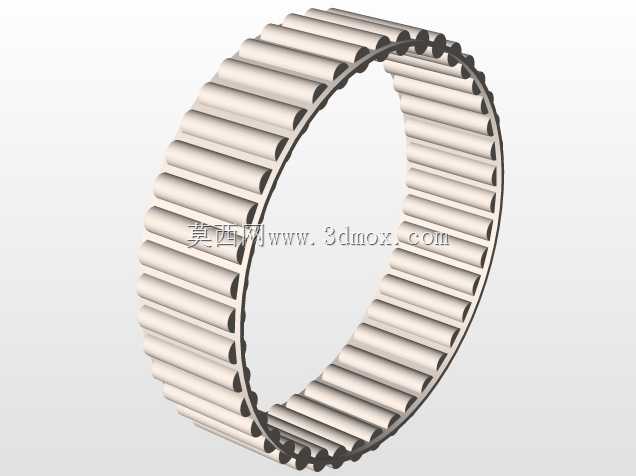

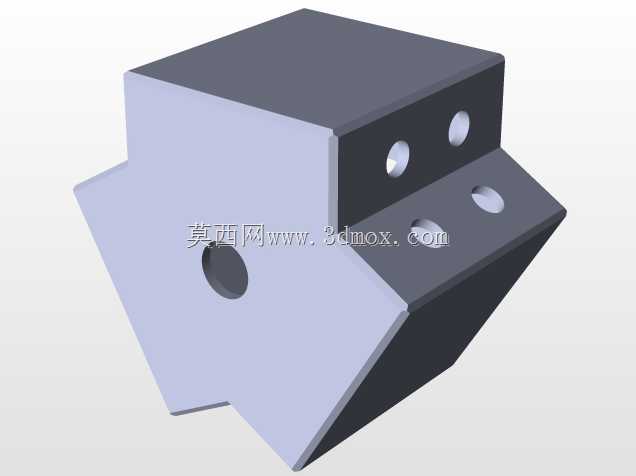

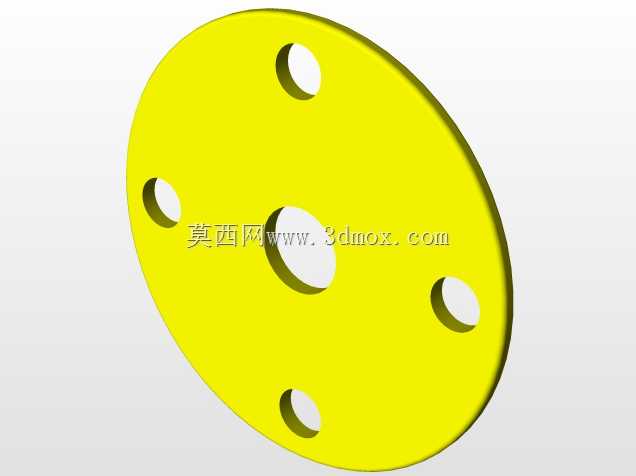

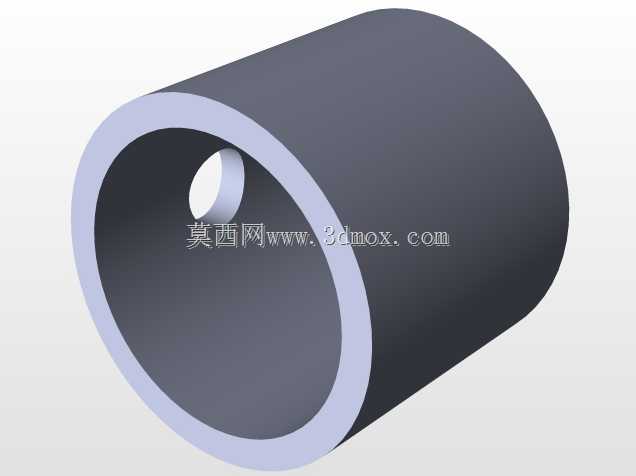

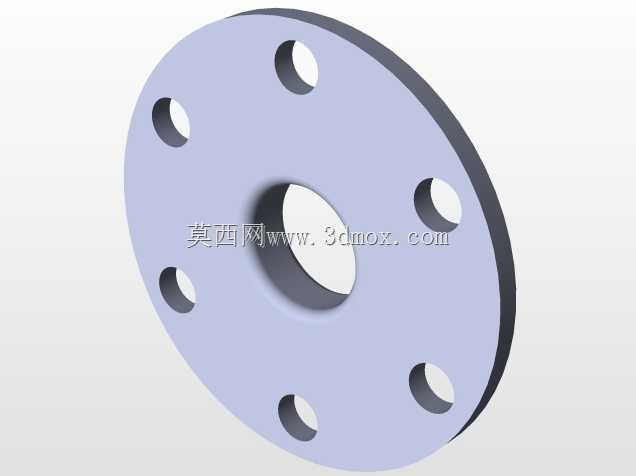

　　从安装边界与尺寸控制来看，整套结构的壳体安装点位采用对称式设计，可适配不同车型的底盘安装孔位，输入轴的中心高与常规纵置变速箱的输出中心高保持一致，不需要额外加装转接垫块即可完成对接。轴向尺寸上，整套变速分动结构的总长度控制在同功率级别两驱变速箱的1.4倍以内，径向最大尺寸不超过离合器壳体的外径，避免布置时占用过多底盘空间，给油箱、排气管路等部件留出足够的安装间隙。各轴系的支撑轴承全部采用标准深沟球轴承与圆锥滚子轴承组合，靠近齿轮啮合端采用圆锥滚子轴承承受径向与轴向的复合载荷，轴端采用深沟球轴承做径向定位，轴承的安装位全部采用标准公差配合，后期维护时可直接采购标准件替换，不需要定制特殊规格轴承。齿轮轴的润滑采用飞溅润滑方式，壳体底部的油池容量经过测算，可保证各档位齿轮在不同倾斜角度下都能接触到润滑油，满足车辆爬坡、侧倾工况下的润滑需求，避免齿轮干磨导致的齿面损伤。轴端的密封件采用标准骨架油封，可防止润滑油泄漏同时阻挡外部泥水、灰尘进入壳体内部，适配户外复杂作业环境的使用需求。
