适配1.75mm耗材的3D打印灯丝线轴

　　日常做3D打印加工的从业者都遇到过这类问题：整卷耗材拆封后用不完，剩余线材随意堆放容易打结、受潮，或是碰到小批量试机、特殊耗材试用的场景，原厂大线轴不仅占空间，适配部分近程挤出的小型桌面机时还容易因为转动惯量过大出现送料顿挫。这款线轴的设计初衷就是解决这类零散线材的收纳与使用痛点，专门针对1.75mm直径的3D打印耗材做了适配，也可用来缠绕同直径的其他柔性线材、细焊丝等工业用线。

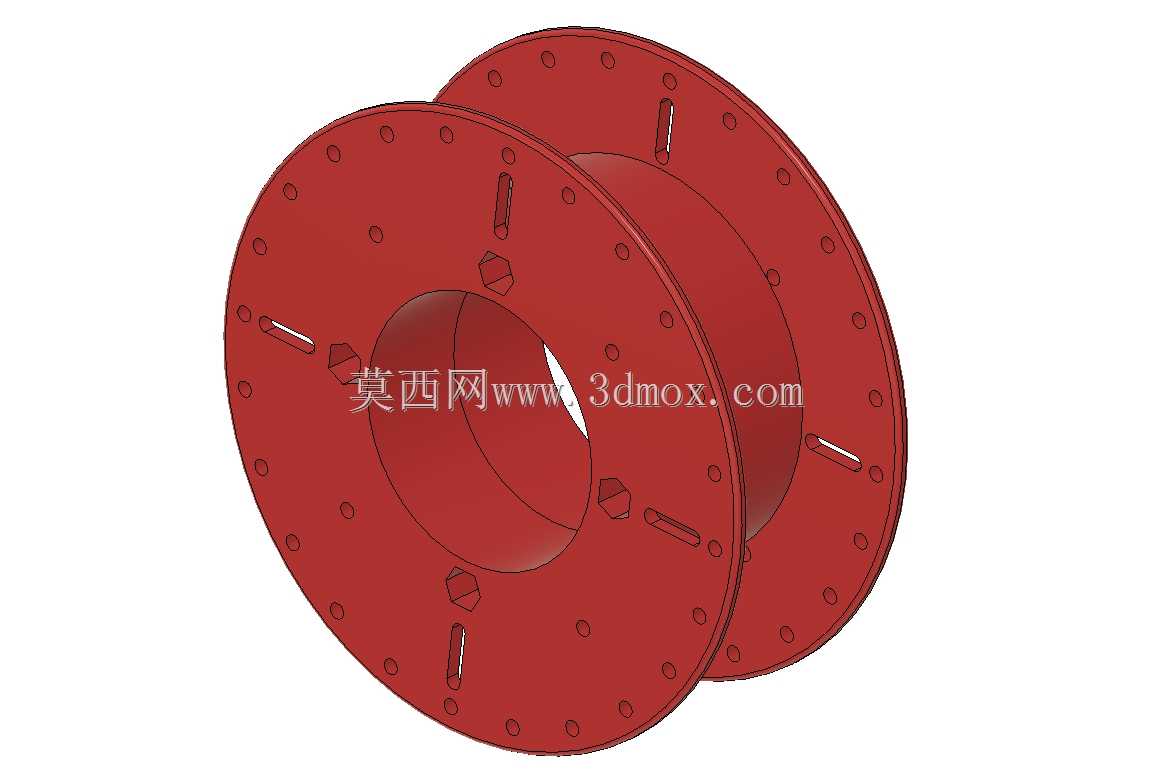

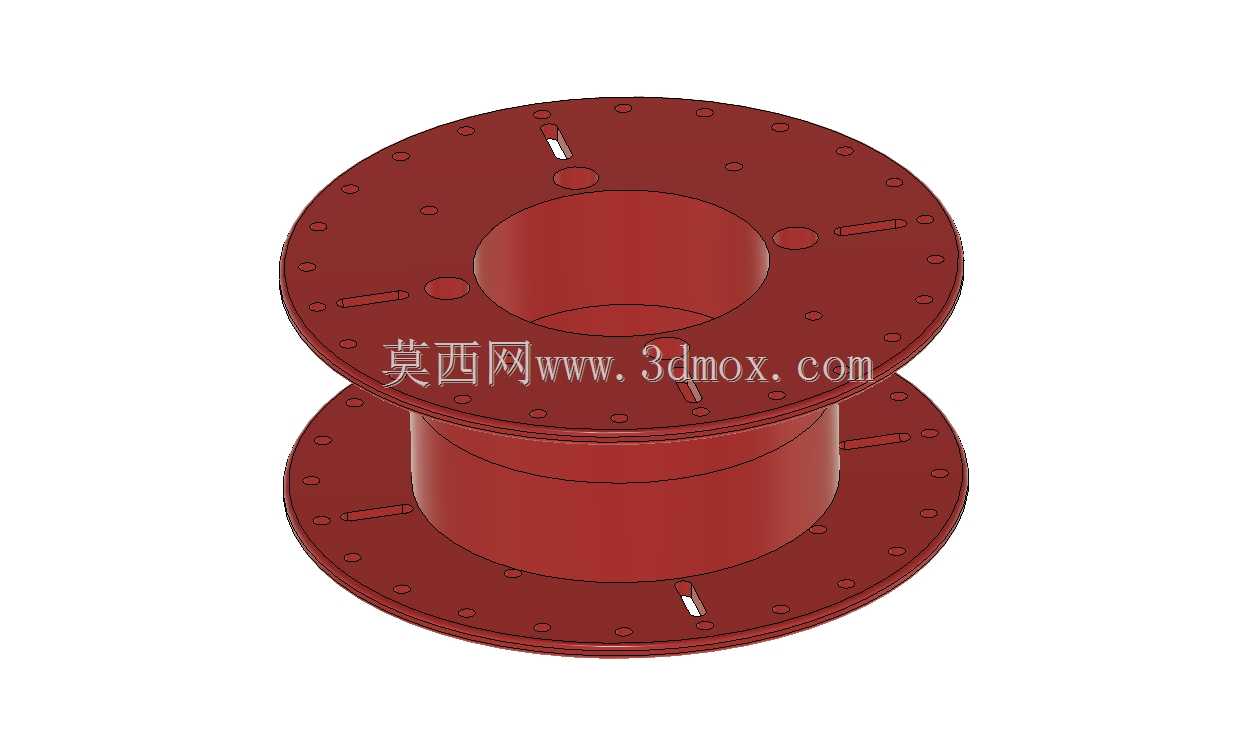

　　从结构设计来看，线轴采用双侧挡边加中间绕线筒体的经典结构，两侧红色挡边做了加厚处理，边缘做了小圆弧过渡，避免缠绕线材时刮伤线材表面，对于PLA、PETG这类表面硬度不高的打印耗材来说，能有效减少送料过程中因线材表面刮痕产生的堵头风险。挡边内侧做了微小的锥度，绕线完成后线材不会往筒体两端卡滞，退线时阻力更均匀。最具实用性的设计是两侧挡边靠近外缘的位置均匀分布了多个固定孔，线材的端头可以直接卡入孔内固定，不需要额外找胶带粘贴，也不会出现线头松脱后整卷线材散开打结的情况，不管是临时收纳剩余线材，还是把大卷耗材分绕成小卷适配小型打印机，都能快速固定线头。

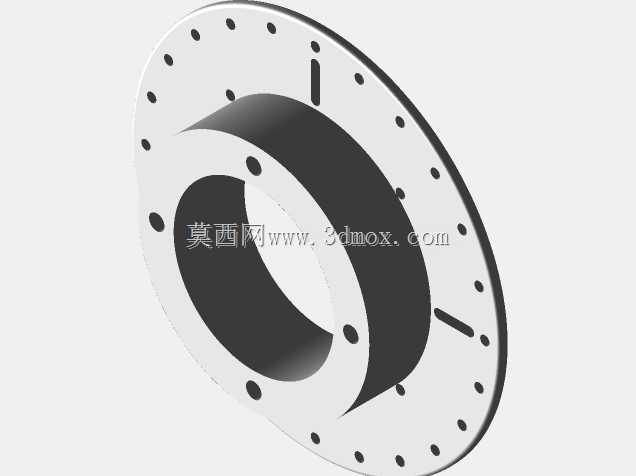

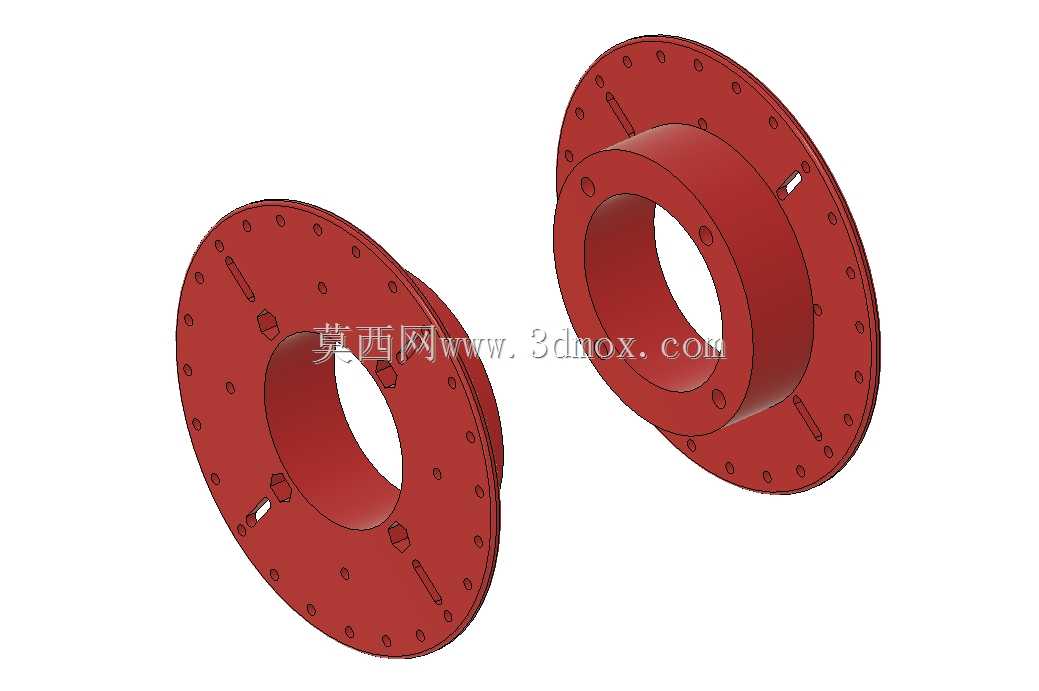

　　尺寸参数完全围绕实际使用场景做了匹配，线轴整体外径120mm，中间安装内孔直径52mm，这个尺寸刚好适配市面上绝大多数桌面级3D打印机的料架安装位，不管是卧式料架还是立式滚轴料架都能直接放上去使用，不需要额外加装转换套。中间绕线筒体的宽度为46mm，算下来单卷可以容纳0.5-0.8kg的1.75mm耗材，刚好满足小批量零件打印、耗材试色的用量需求，不会因为装料太多导致线轴过重，转动时拉扯耗材影响送料精度。安装固定方面，线轴的装配只需要4颗M4x30mm的螺钉配合M4六角螺母，就能把两侧挡边和中间筒体锁紧成整体，装配过程不需要专用工具，用普通内六角扳手和活扳手就能完成，后期如果需要拆分收纳空线轴，拧下螺母就能把三个零件叠放，占用的储物空间不到整装状态的三分之一，适合加工车间多备几个用来分类收纳不同颜色、不同材质的零散耗材。

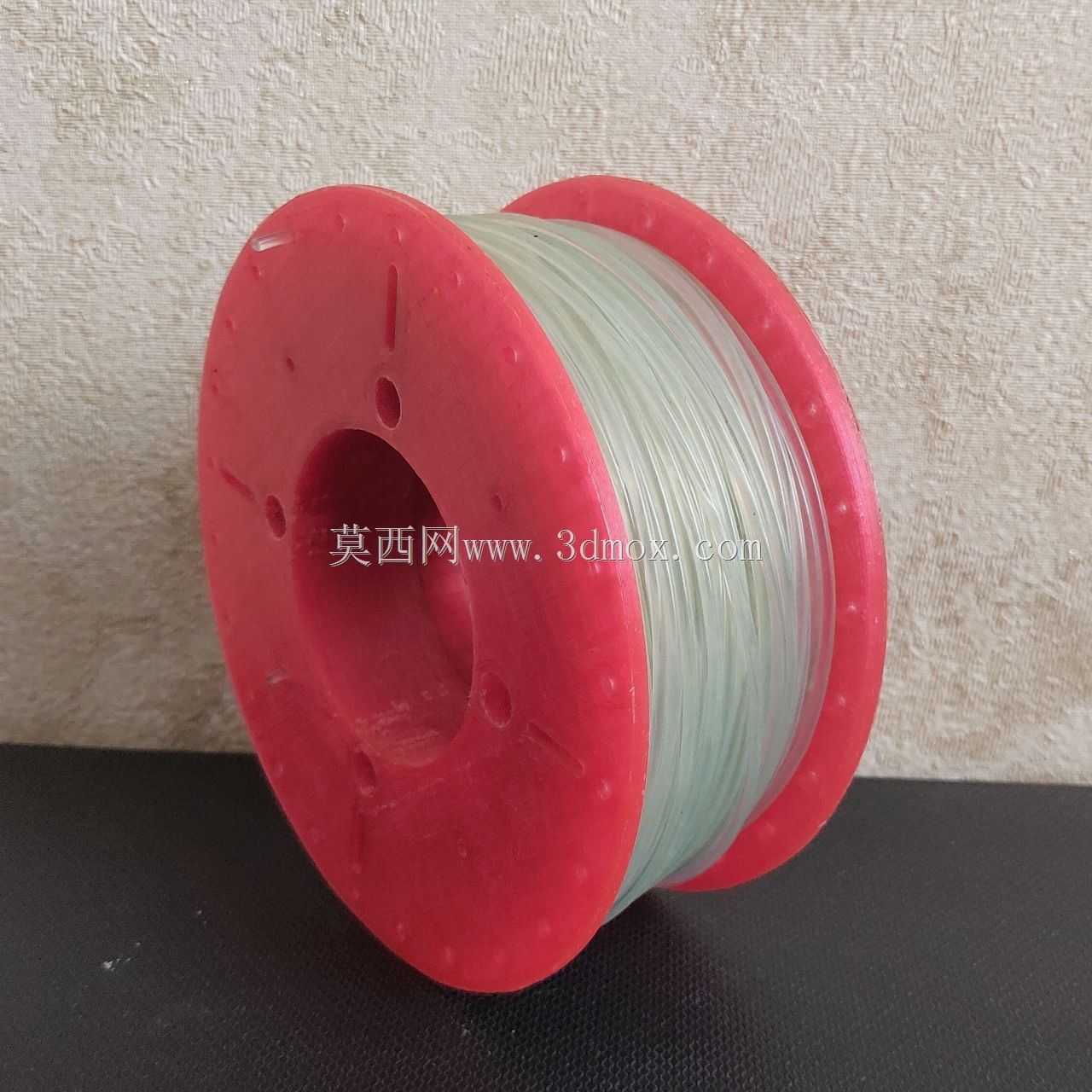

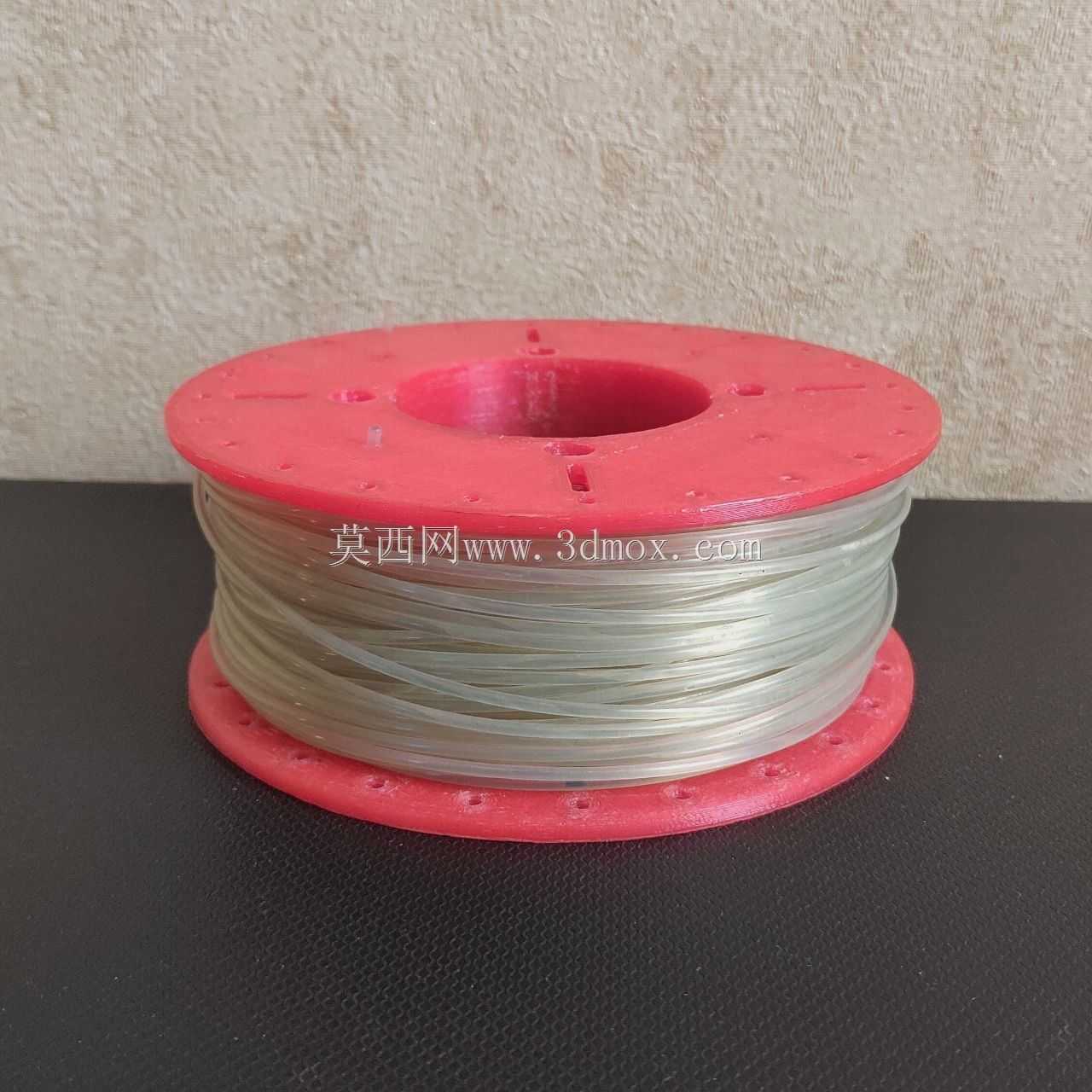

　　实际使用场景下，这款线轴除了3D打印耗材收纳，还能用来缠绕细焊丝、尼龙拉线、电工绑扎线等车间常用的细径线材，挡边的固定孔可以适配不同粗细的线头固定，不会因为线径差异出现卡不住的情况。和市售的成品一次性线轴相比，这款分体式结构的线轴可以重复拆装使用，磨损后只需要更换损坏的单个零件，不需要整体丢弃，长期使用下来能减少不少耗材配件的采购成本。设计时特意做了壁厚的均匀化处理，整体转动时的动平衡表现较好，装在打印机料架上高速送料时不会出现明显的跳动，能保证送料齿轮的咬合力稳定，减少打印过程中因为送料不稳产生的层纹、缺料问题。对于经常做耗材回收、把打印支撑料破碎后重新挤出成线材的工作室来说，这种可重复使用的小线轴也能用来收纳自制的回收耗材，不用额外采购新的线轴来配套，适配小型挤出机的收卷工位也完全够用。
