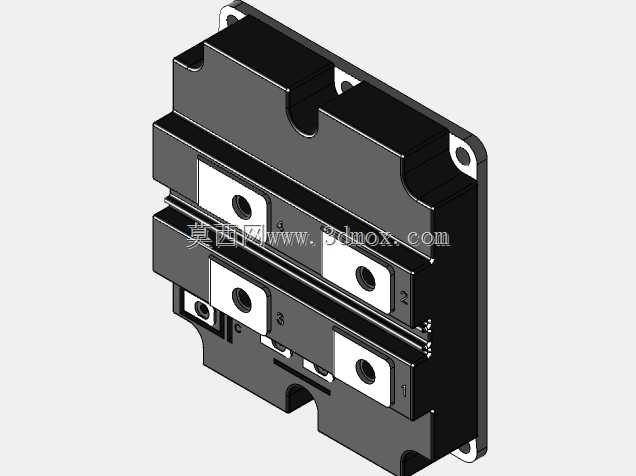

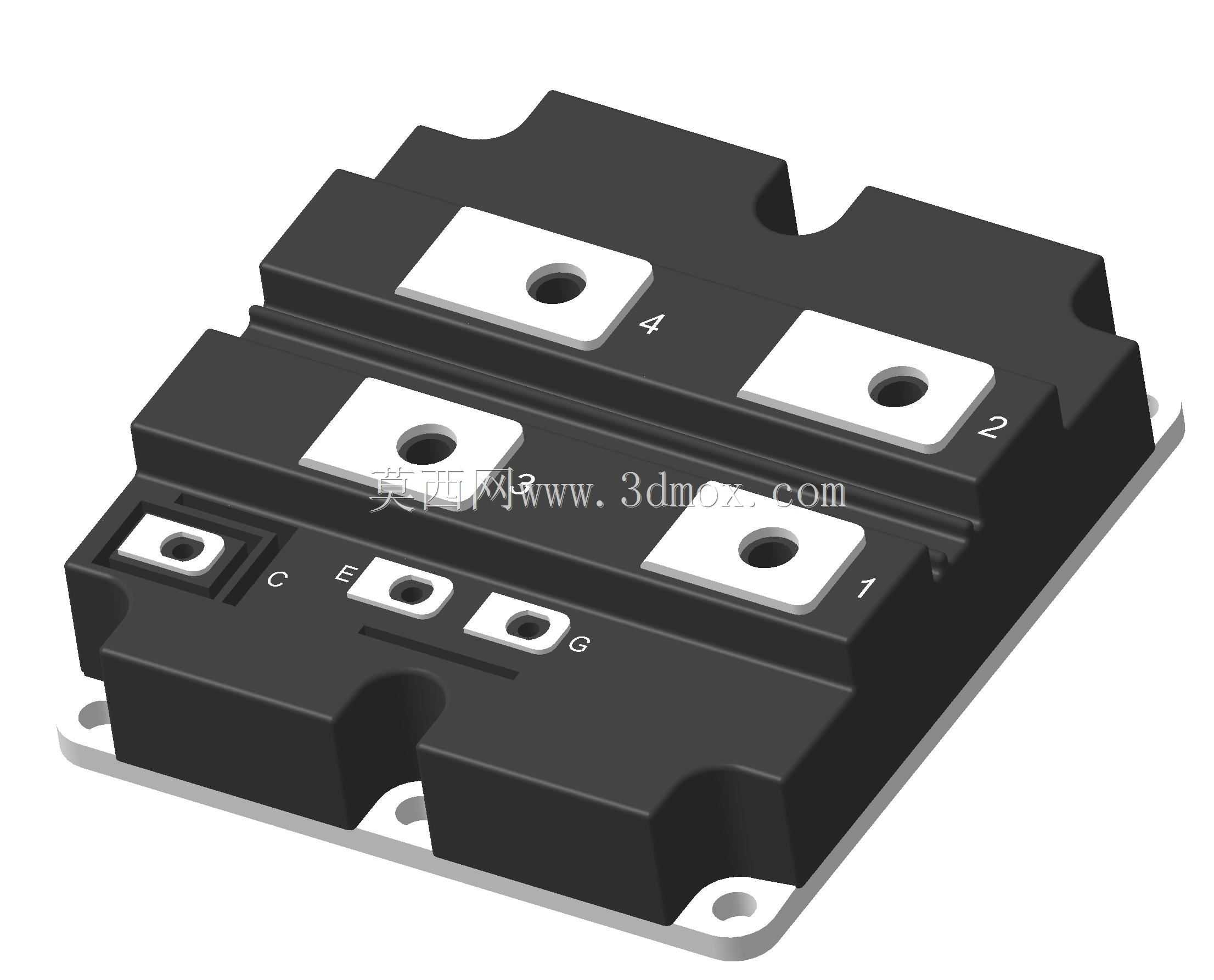

这款功率半导体模块的三维结构设计,核心围绕工业电力电子场景的实际装配需求展开,日常在高压变频、逆变焊机、大功率开关电源、轨道交通牵引变流这类需要大电流通断控制的场景中,这类模块都是核心的功率执行器件,承担着电能变换、电流通断控制的核心作用,相比分立功率器件,模块化封装的形式能够大幅降低主回路的杂散电感,提升系统运行的可靠性。从结构设计层面来看,模块主体采用高绝缘强度的工程塑料外壳作为基体,外壳上设置的多组主功率接线端子分别对应不同的电极定义,其中标注1、2、4的大尺寸铜质接线端子用于主功率回路的大电流传输,端子上预留的通孔适配标准螺栓锁紧工艺,能够保证大电流工况下的接触压力均匀,避免长期运行出现接触电阻过大发热的问题;侧面标注C、
E、G的小尺寸端子为控制极与辅助电极接线位,端子布局区分主回路与控制回路的走线空间,避免主回路大电流的电磁干扰耦合到控制信号回路中。模块底部设置带安装孔的金属固定法兰,法兰的安装孔位间距按照行业通用的功率模块安装尺寸设计,能够直接适配市面主流的散热器安装基面,安装时只需在模块底部与散热器接触面均匀涂抹导热硅脂,通过螺栓穿过法兰孔锁紧即可保证散热面的充分贴合,安装边界预留了足够的接线操作空间,不会出现端子与周边结构件干涉的问题。设计过程中重点考量了功率端子的载流能力匹配,不同电流等级的端子采用对应厚度的铜材冲制而成,表面做镀镍处理防止氧化,保证长期使用的接触稳定性;外壳的塑料材质选用耐温等级达到UL94-V0的阻燃PBT材料,
能够承受模块自身工作时的温升以及周边设备的环境温度,避免高温下出现壳体变形的问题。模块的电极标识采用模内注塑成型的方式直接做在壳体表面,不会因为长期使用出现标识磨损脱落的问题,方便生产装配以及后期维护过程中的接线识别,避免接错电极导致模块损坏。从结构强度来看,外壳的加强筋布局沿着模块的受力方向设置,在安装锁紧以及运输过程中不会出现壳体开裂的问题,主功率端子与内部芯片的连接区域做了应力释放结构,能够抵消温度循环过程中不同材料热膨胀系数差异带来的应力,避免长期温度循环导致的连接层疲劳失效。这类模块的散热路径设计上,内部功率芯片的发热通过绝缘导热层直接传导到底部的金属散热基板,再传递到外部散热器,结构设计时保证了散热基板的平面度要求,
能够降低接触热阻,提升模块的长期载流能力。在实际设备选型装配时,这款模块的三维结构能够直接导入整机装配环境中,提前验证主回路铜排的折弯路径、控制端子的接线空间、散热器的安装匹配度,避免实际生产装配时出现干涉问题,大幅缩短电力电子设备的结构开发周期,减少打样验证的迭代次数。
