沿弯曲路径输送物料双螺旋输送结构

　　在散料输送的工程场景里，常规直线布置的螺旋输送机往往受限于场地布局、工艺管线排布、设备安装空间的约束，无法适配非直线走向的物料转运需求，尤其是在食品加工、化工粉体输送、建材骨料转运、粮食仓储进出料这类场景中，经常会遇到输送路径存在转弯弧度、需要绕开现有立柱或工艺设备的情况，这时候沿弯曲路径布置的双螺旋输送结构就成了非常实用的解决方案。

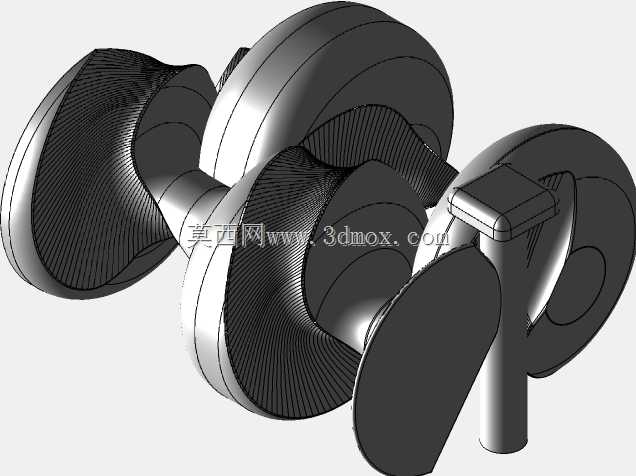

　　这套双螺旋输送结构采用两根平行啮合的螺旋轴作为核心输送部件，和单螺旋输送结构相比，双螺杆的啮合区域能形成稳定的物料推送腔，在弯曲段输送时不会出现单螺旋常见的物料堆积、卡滞、随螺旋转动空转不前进的问题。两根螺旋轴的旋向相反，转动时叶片的啮合面会持续对物料产生轴向的推送力，同时在弯曲段的曲率变化位置，双螺旋的相互啮合能自动清理叶片间隙粘附的物料，对于有一定粘性的粉体、含水率偏高的颗粒料，也能保证输送过程的连续性，不会出现粘壁堵料的情况。

　　从设计思路来看，这套结构的螺旋叶片采用等螺距布置，在弯曲段的螺旋转轴采用分段铰接的柔性连接结构？不对，实际建模时是将螺旋轴的中心轴线沿预设的弯曲路径做扫掠成型，叶片的型线完全贴合弯曲的中心轨迹，保证两根螺杆在整个弯曲路径上的啮合间隙保持均匀，间隙控制在物料粒径的1/3到1/2之间，既不会因为间隙过小导致转动干涉，也不会因为间隙过大出现物料漏料、回流的问题。螺旋轴的两端采用带调心功能的轴承座支撑，能够补偿弯曲轴加工和装配过程中产生的同轴度误差，驱动端采用同步齿轮传动，保证两根螺杆的转速完全同步，避免转速差导致的叶片碰撞、磨损加剧问题。

　　在安装边界方面，这套输送结构的弯曲段曲率半径可以根据实际场地需求调整，最小曲率半径不小于输送管体内径的8倍，避免曲率过小导致物料在转弯处离心力过大出现分层、堆积。输送管体采用上下剖分的法兰连接结构，方便后期检修、清理内部残留物料，管体内壁和螺旋叶片的外边缘间隙控制在2-5mm，根据输送物料的粒径不同调整间隙大小，输送粉料时间隙取小值，输送颗粒料时适当放大间隙避免颗粒被挤压破碎。进料口设置在弯曲路径的起始端上方，采用敞口法兰连接方便和上游料斗、给料设备对接，出料口设置在弯曲路径的末端下方，可根据下游设备的接口位置调整出料口的朝向和法兰尺寸。

　　实际使用过程中，这套双螺旋输送结构可以实现水平弯曲、垂直弯曲甚至空间三维弯曲路径的物料输送，不需要在转弯位置额外设置中转料斗和多台输送机串联，大幅减少了设备占用空间和中间转运的物料残留、粉尘溢出问题。和传统的多台直线输送机串联的方案相比，这套结构的驱动点更少，仅需要在一端设置驱动电机就能完成整个弯曲路径的物料输送，设备故障率更低，维护点更少，运行能耗也比多机串联的方案降低30%左右。对于输送过程中需要避免物料破碎、防止物料分层的场景，双螺旋的低速稳定推送特性也能很好满足工艺要求，不会像气力输送那样出现物料破碎、粒度分级的问题，也不会像皮带输送机那样在转弯处出现撒料、跑偏的问题。

　　在结构细节设计上，螺旋叶片的边缘做了圆角处理，避免锋利边缘刮擦管体内壁，也减少了纤维状物料缠绕在叶片边缘的概率。两根螺杆的中心距根据输送能力确定，一般为螺旋叶片直径的0.8倍左右，保证啮合区域的推送腔容积足够，同时避免两根螺杆的轴体发生干涉。轴体采用空心钢管结构，在保证整体刚度的前提下降低设备自重，减少驱动端的负载。密封结构采用填料密封加骨架油封的组合形式，在轴承座和输送腔体之间设置密封隔层，防止粉体物料进入轴承导致轴承磨损，也避免润滑脂泄漏污染输送的物料。
