螺旋进料提取输送设备结构设计

　　在粉体、颗粒类物料的连续化生产流程中，密闭式螺旋进料提取装置是衔接上下游工序的核心中转设备，常见于粮油加工、化工原料输送、环保固废处理、食品配料生产线等场景，主要承担将上游料仓或来料端的物料稳定、定量输送至下游反应、筛分、包装或混合设备的功能，相比开放式皮带输送，这类密闭结构能避免物料撒漏、粉尘外溢，尤其适配易扬尘、有一定洁净度要求或需防止外界杂质混入的物料输送工况。

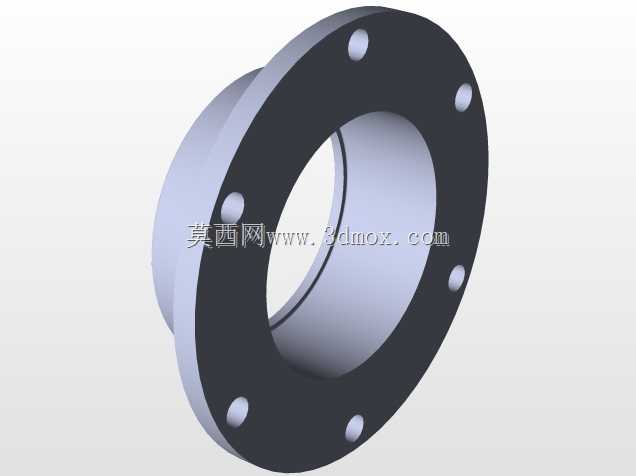

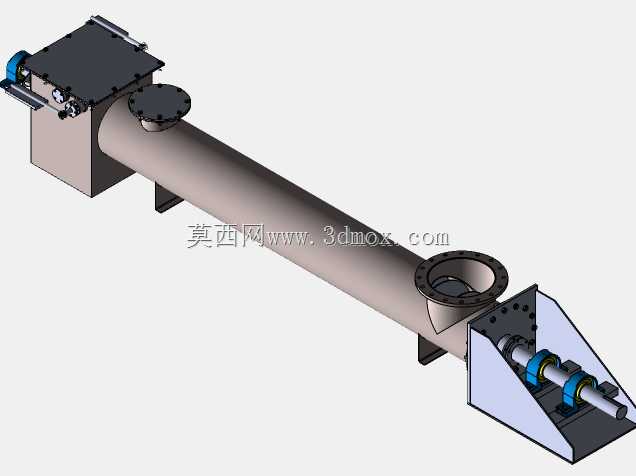

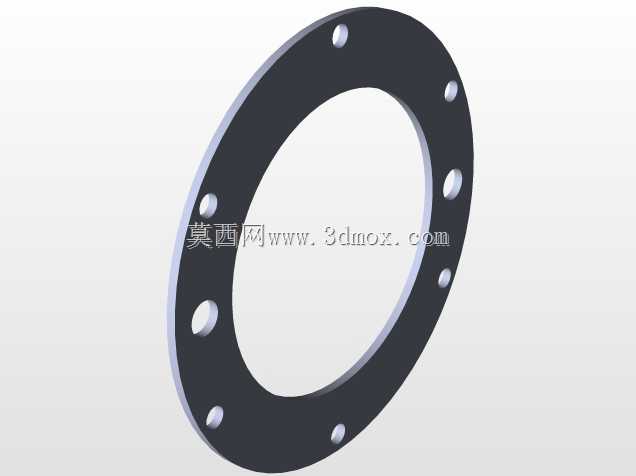

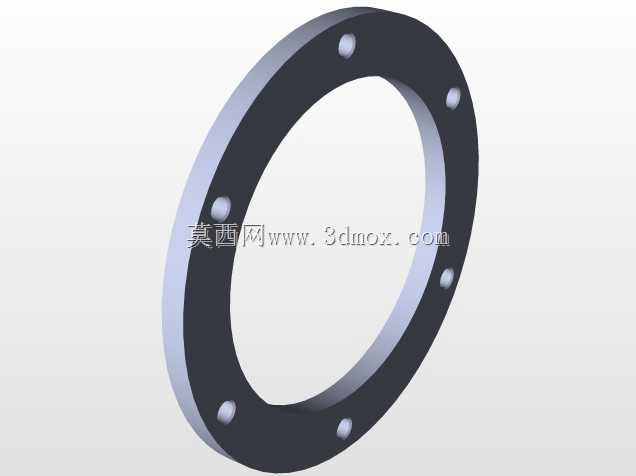

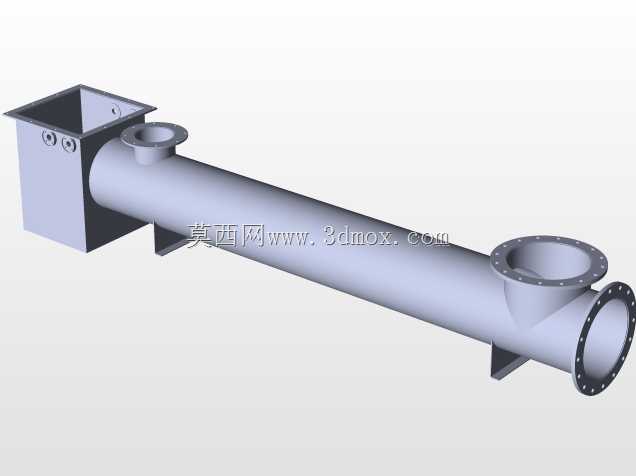

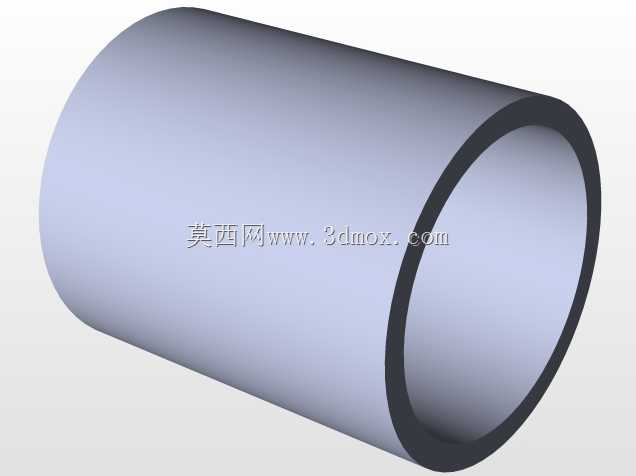

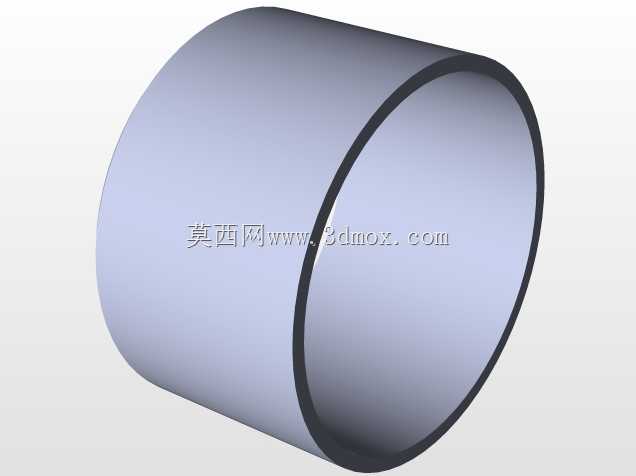

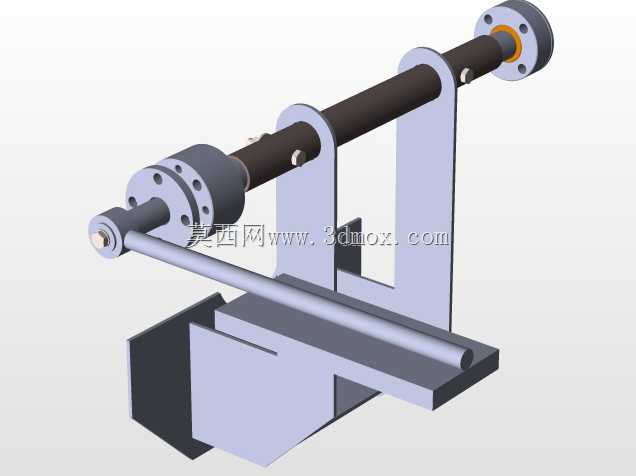

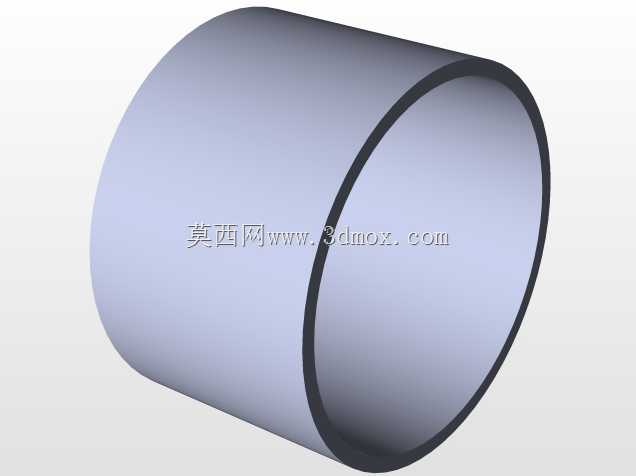

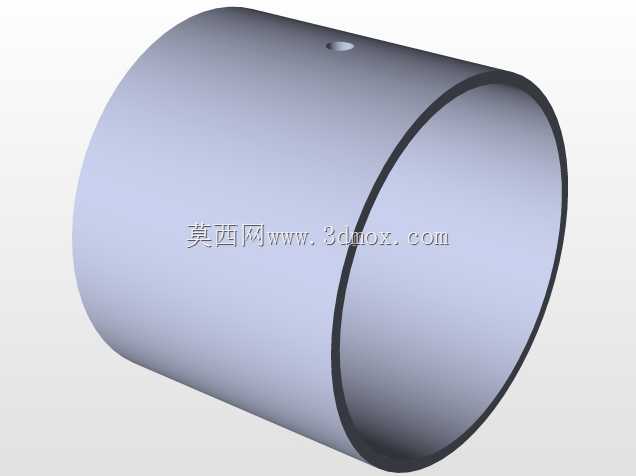

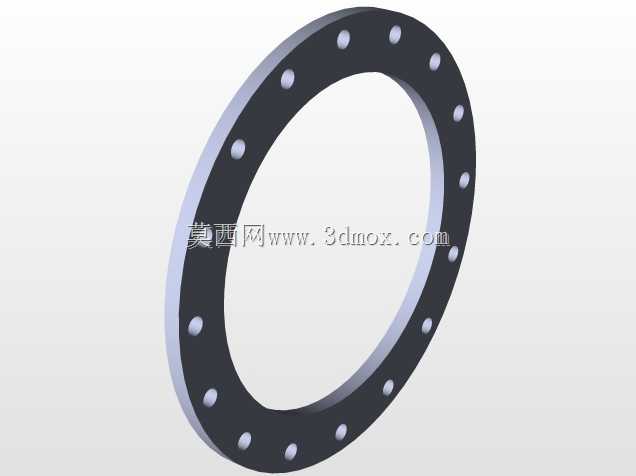

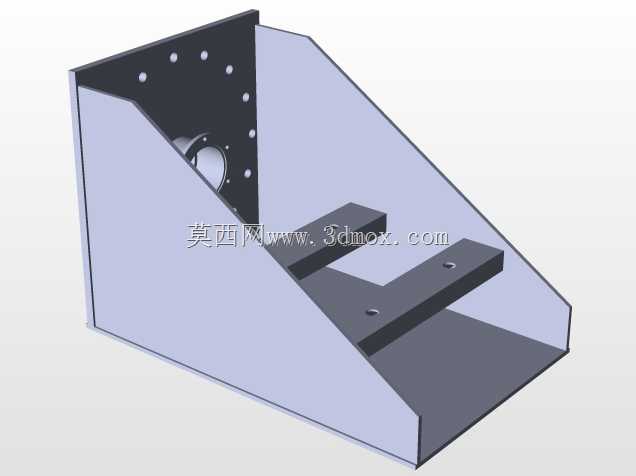

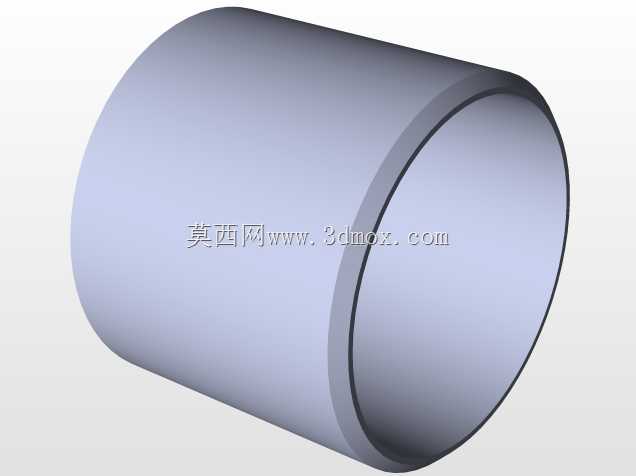

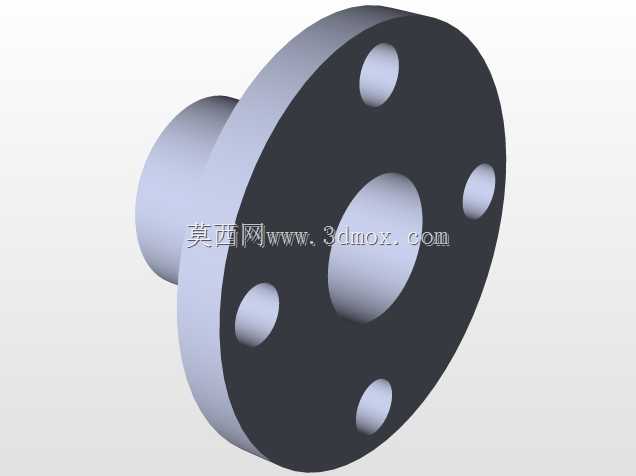

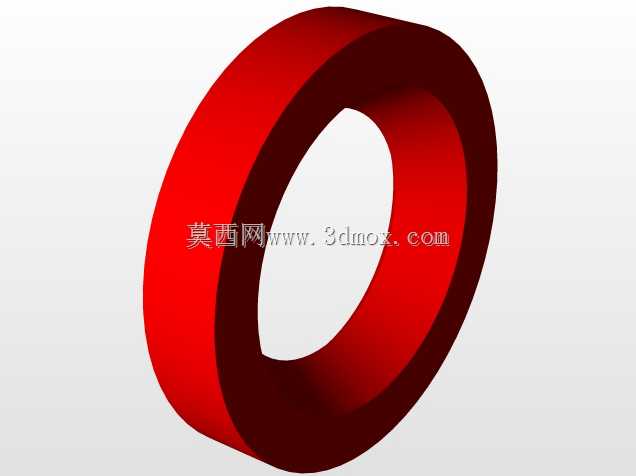

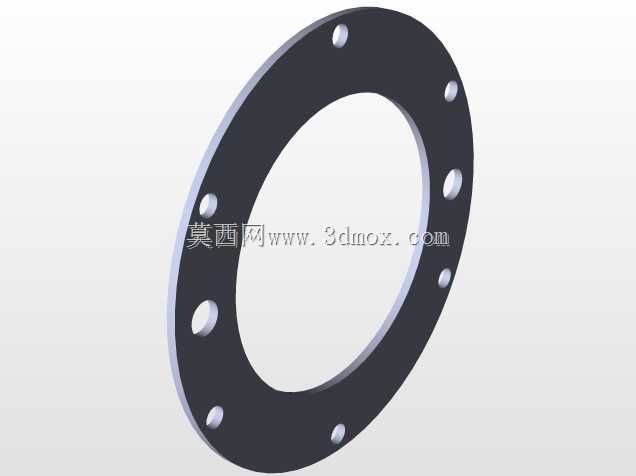

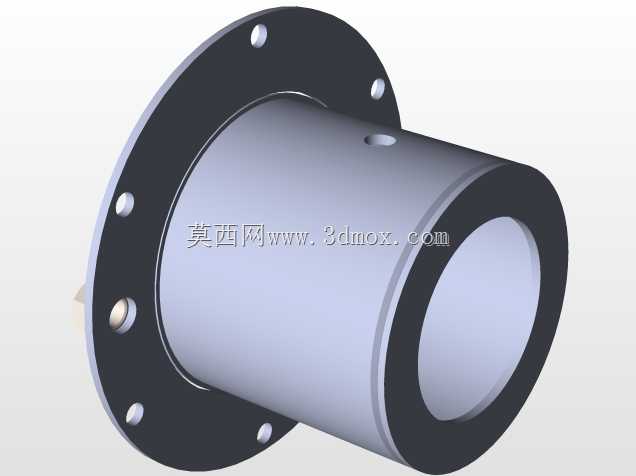

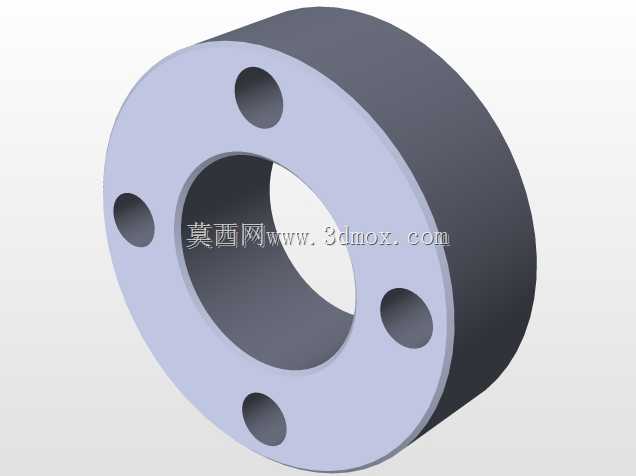

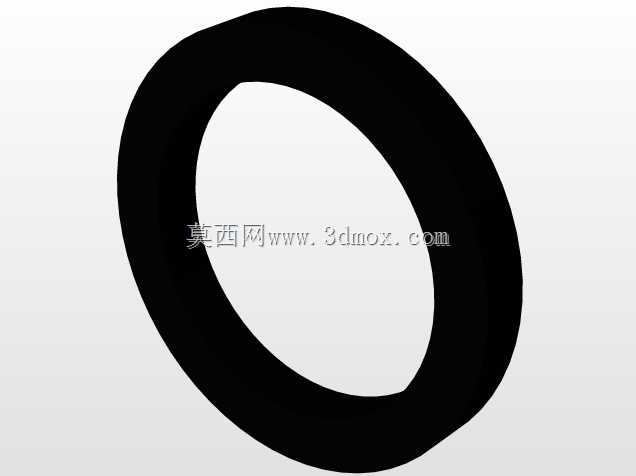

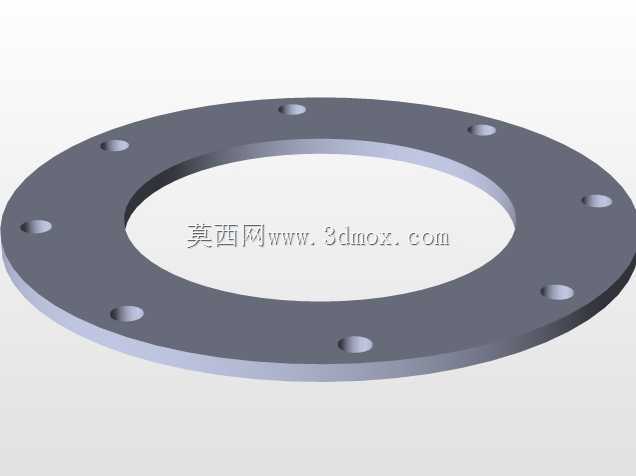

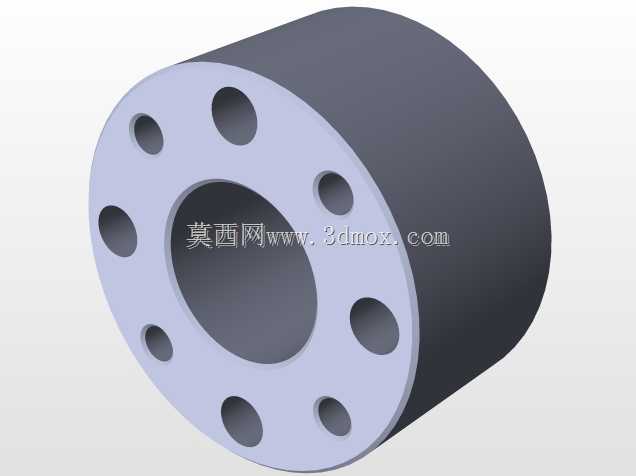

　　从结构设计逻辑来看，该设备采用水平布置的管式输送主体，进料端设置大口径法兰接口用于对接上游来料管路或料仓出料口，端侧配置驱动安装座用于固定动力输出单元，驱动端通过轴承座支撑螺旋轴，轴端设置密封结构避免物料泄漏进入轴承腔；出料端设置倾斜导料槽结构，可直接对接下游设备的进料口，减少物料下落过程中的扬尘与卡滞。整体壳体采用分段式法兰连接设计，既方便加工制造时的筒体卷制、焊接精度控制，也便于后期检修时拆解更换内部螺旋叶片或密封件，无需整体吊装拆除设备。

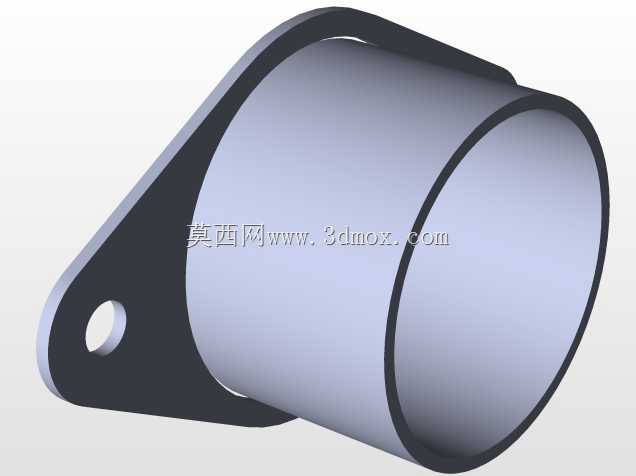

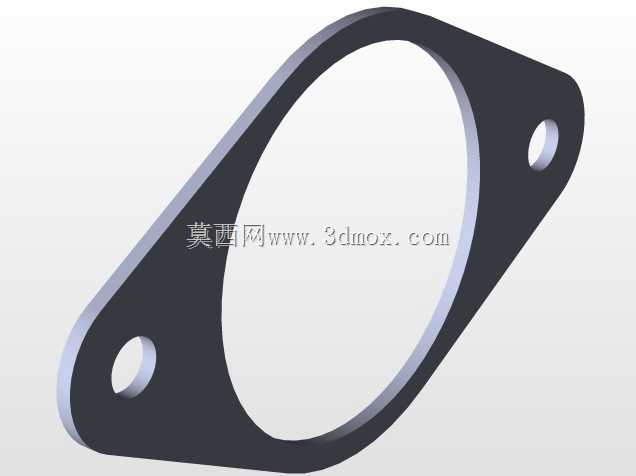

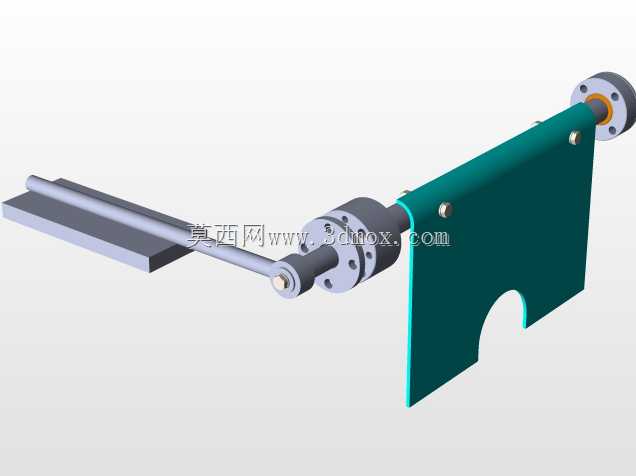

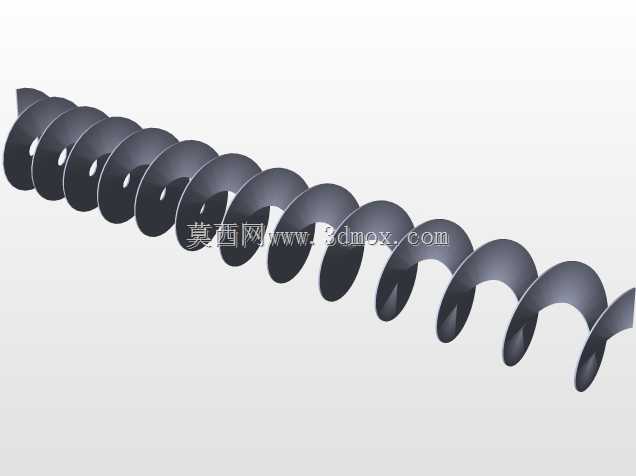

　　螺旋轴作为核心输送部件，设计时需根据输送物料的堆积密度、磨琢性调整叶片螺距与厚度，针对磨琢性较强的物料可在叶片边缘堆焊耐磨层，针对易粘结的物料可采用带式螺旋叶片减少物料粘附；两端支撑轴承选用带座外球面轴承，既具备一定的调心能力补偿轴的加工与安装误差，也方便日常维护时的快速更换。驱动端与螺旋轴之间可根据工况需求配置联轴器或减速直连结构，若需定量给料还可加装变频调速模块，通过调整螺旋转速控制单位时间内的物料输送量，满足不同生产节拍的配比需求。

　　安装边界方面，设备底部设置多个支撑脚座，安装时需保证筒体的水平度偏差控制在千分之一以内，避免螺旋轴旋转时出现偏磨、叶片刮蹭壳体内壁的问题；进料口法兰的对接高度需匹配上游料仓的出料高度，预留足够的软连接安装空间，避免设备运行振动传递至料仓结构；出料端导料槽的倾斜角度需大于所输送物料的安息角，保证物料能顺利滑落无残留，针对流动性较差的物料还可在导料槽位置加装振动器辅助下料。设备端侧的驱动单元安装位置需预留不小于半米的检修空间，方便后期维护时拆解轴承、更换密封件或调整驱动张紧结构。

　　实际应用中，这类螺旋进料提取设备可根据现场空间调整筒体长度、进出料口的方位角度，适配不同的厂房布局与工序衔接需求，相比斗式提升机等垂直输送设备，水平布置的螺旋结构安装高度更低，对厂房层高要求小，且运行过程中噪音更低、运行稳定性更高，日常维护仅需定期检查轴承润滑状态、密封件磨损情况以及螺旋叶片的磨损量，维护成本远低于其他类型的密闭输送设备。设计建模过程中需重点校核螺旋轴的挠度，避免长筒体工况下轴的中部挠度过大导致叶片刮壳，同时需验算驱动功率是否匹配输送量与物料阻力，避免出现堵转、过载烧损电机的问题；壳体的壁厚选择需根据物料的磨琢性确定，针对强磨琢性物料可适当加厚筒体下半部分的壁厚，或在壳体内壁加装可更换的耐磨衬板，延长设备整体使用寿命。进出料口的法兰尺寸需匹配行业通用的管路连接标准，方便现场安装时与上下游设备快速对接，减少现场改制的工作量。
