球面齿轮啮合式主动球铰传动结构

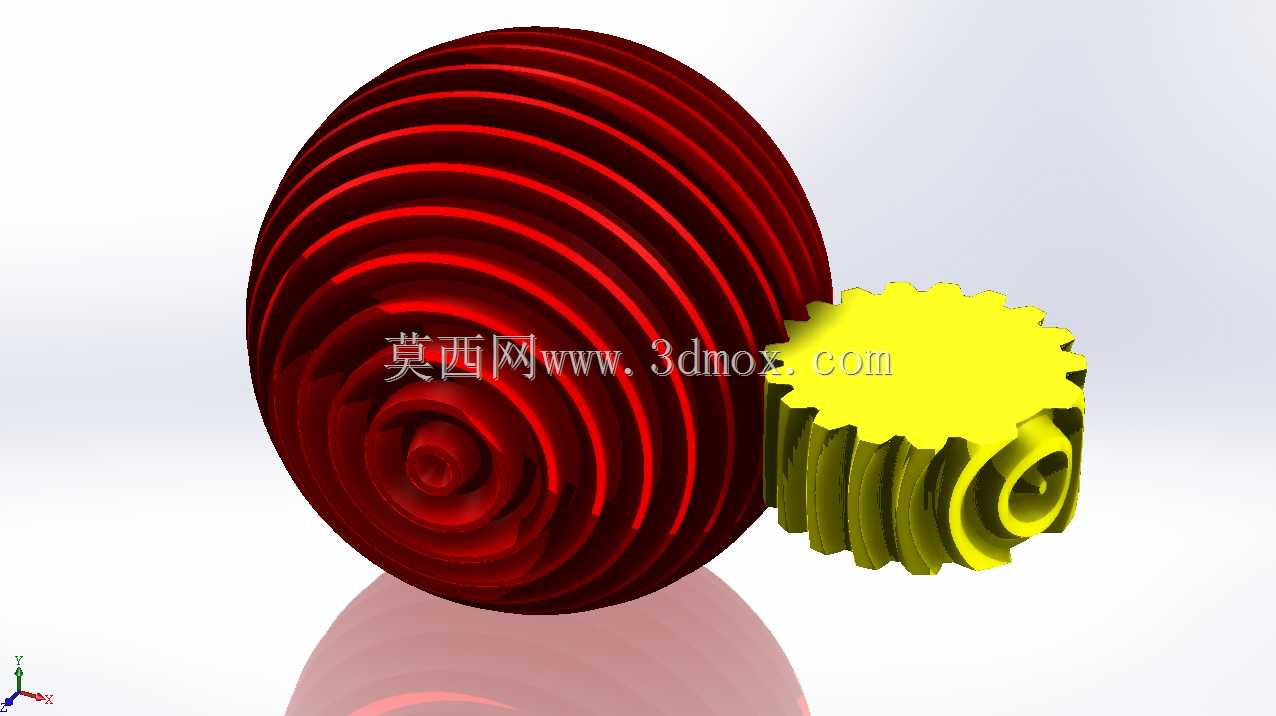

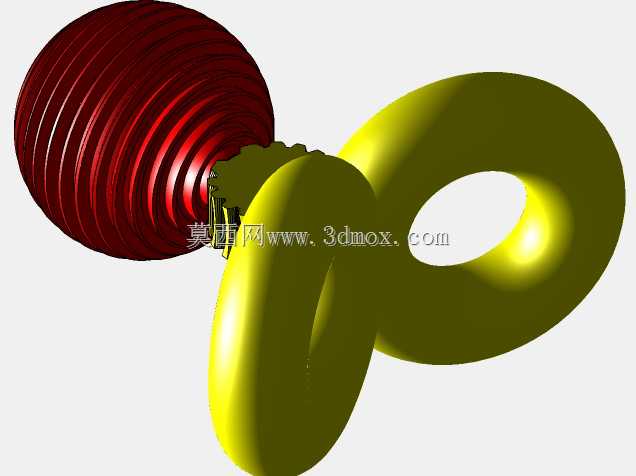

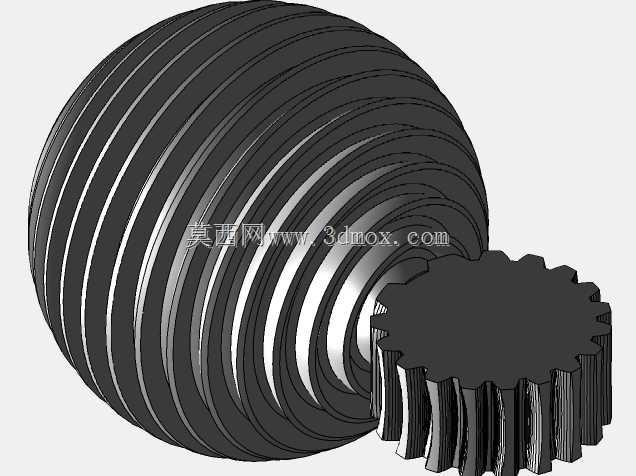

　　这类球面啮合的主动球铰结构，常应用在多自由度传动关节场景中，比如工业机器人腕部传动、精密变位机的角度调节端、特种检测设备的姿态调整机构里，区别于传统球铰仅能实现被动摆动的局限，这套结构可以通过齿轮啮合传递主动扭矩，在实现球头多方向偏转的同时完成动力输入，避免了传统铰接结构需要额外布置多组驱动件的冗余问题。从结构设计逻辑来看，核心的球面齿轮采用了等距环齿布局，齿形沿球体径向均匀排布，和配套的端面齿轮啮合时，无论球头偏转至哪个工作角度，都能保证至少3个齿处于有效啮合状态，不会出现传动脱开、齿侧间隙突变的问题，啮合过程中接触应力沿齿面均匀分布，能承受比普通销式球铰更高的径向和轴向复合载荷。设计时需要重点控制球面齿轮的齿形导程，

　　要保证和配对齿轮的齿距公差控制在0.02mm以内，否则偏转过程中会出现卡滞、传动顿挫的问题；球头的安装基准面要和齿轮回转轴线保持垂直，端面跳动量不能超过0.015mm，不然啮合时会出现偏载，加剧局部齿面磨损。安装边界上，球面齿轮的最大外径决定了关节座的内腔尺寸，配套的端面齿轮安装轴需要预留足够的偏转避让空间，当球头达到最大摆角时，齿轮根部不能和关节座内壁发生干涉，通常要预留1.5mm以上的安全间隙；球头的连接端采用标准内螺纹接口，可以直接和外部执行杆件连接，不需要额外加工过渡连接件。实际使用中，这套结构可以在±35度的锥角范围内实现连续回转传动，传动效率比传统的万向节高15%左右，而且没有万向节的传动死点，

　　在小空间多自由度传动场景下优势明显，齿面采用渐开线修形处理，啮合冲击小，运转噪音低，适合中低速、中等载荷的姿态调节传动工况，日常维护只需要定期在齿面涂抹润滑脂即可，不需要复杂的间隙调整结构，装配难度比同类多自由度传动机构低很多。
