Kripsol KARPA 300吨卧式离心泵结构设计

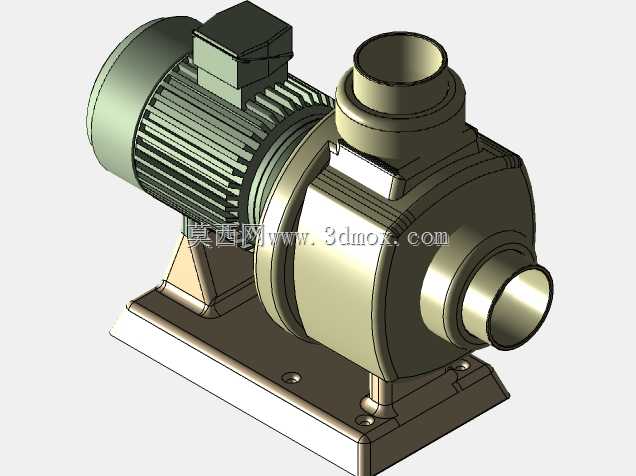

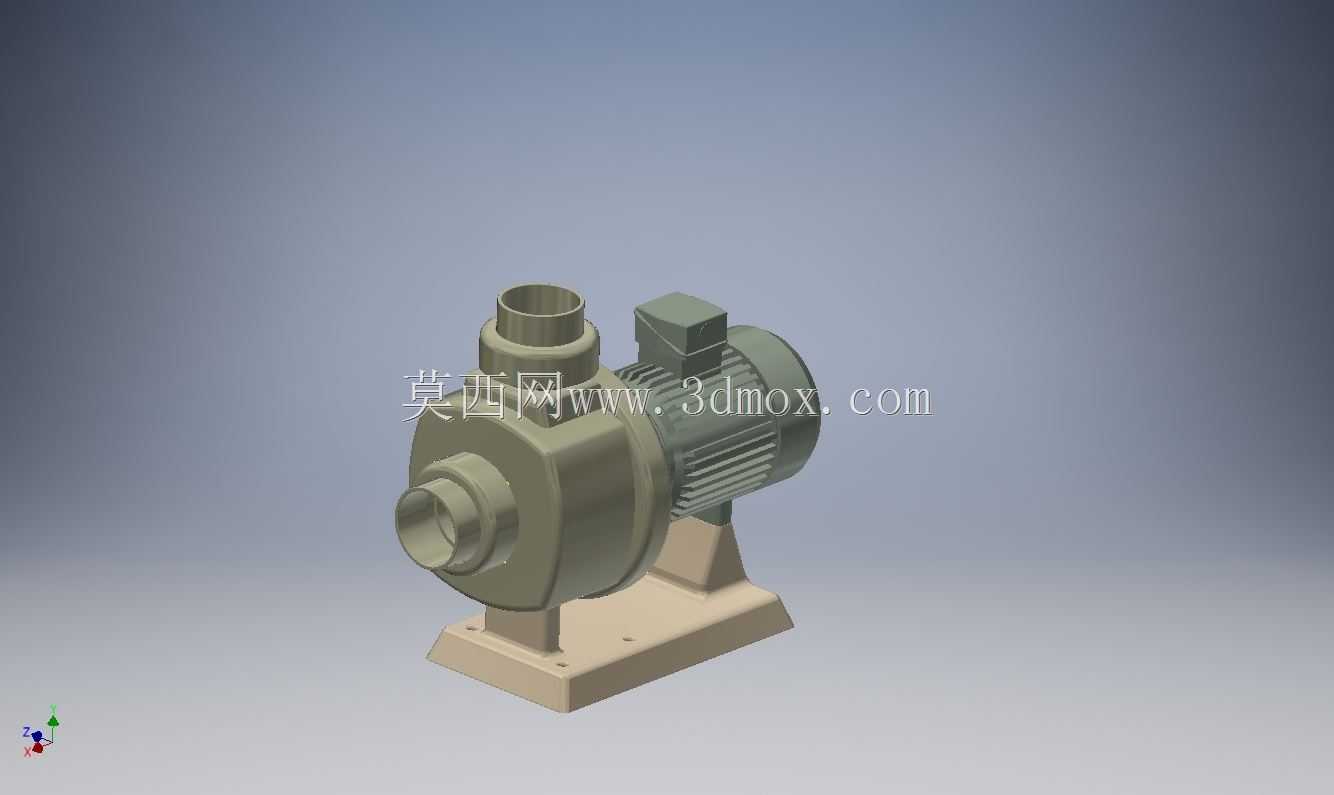

　　这款卧式离心泵的三维结构还原，完全围绕民用及商用流体输送场景的实际安装与运行需求搭建，日常可覆盖泳池水循环、小型工业冷却回路、建筑供水增压、农田浅层灌溉输水等多个工况的使用需求，核心作用是为管路内的水体提供稳定的输送压头，克服管路沿程阻力与高程差，实现流体的定向连续输送。从结构拆分来看，模型完整还原了泵头过流单元、动力驱动单元、安装支撑底座三个核心模块的装配关系，泵头采用蜗壳式流道设计，进水口与出水口采用同轴轴向布局？不对，实际模型里进水口为轴向水平接口，出水口为垂直向上的接口，这种布局能最大程度降低流体进入叶轮时的紊流损失，叶轮采用闭式离心结构，叶片的曲面弧度经过流道匹配设计，运转时能在额定工况下达到300吨每小时的输水能力，

　　蜗壳的扩散段角度控制在合理范围，避免流体在扩散过程中产生局部涡流造成压头损失。驱动端采用标准卧式异步电机结构，电机端盖与泵体连接段设置了独立的机械密封安装腔，预留了密封件更换的操作空间，日常维护时不需要完全拆解泵体与电机的连接，就能完成密封件的更换作业，电机外壳的散热筋结构完全按照实际工业电机的散热需求排布，筋条高度与间距兼顾散热面积与壳体结构强度，避免电机长时间满负荷运转时出现过热退磁的问题。安装底座采用一体式铸铁材质的支撑结构，模型里完整还原了底座的地脚螺栓安装孔位、泵体定位凸台、电机安装调节槽的细节，安装时可以通过调节槽微调电机与泵轴的同轴度，补偿安装过程中产生的位置偏差，避免轴系不同心造成的轴承磨损、密封泄漏问题，

　　底座的重心经过匹配设计，泵组满负荷运转时的重心落在底座支撑面的中心区域，不需要额外加装配重就能保证运行稳定性，地脚孔的间距与孔径按照常规工业泵的安装标准设置，能适配多数混凝土基础、钢结构机架的安装尺寸要求。从设计思路上，整个模型的装配逻辑完全遵循实际工业泵的生产装配流程，泵体与电机的连接采用标准法兰对接，同轴度定位依靠止口配合，不需要额外的定位工装就能保证装配精度，过流部件的壁厚按照1.6MPa的工作压力设计，预留了足够的腐蚀余量与强度余量，适配轻度腐蚀性水体的输送需求，进出口的连接法兰尺寸符合通用管路标准，能直接对接同管径的标准管路，不需要额外制作转换接头。模型里还还原了接线盒、吊环、放油孔等附属结构的位置，

　　吊环的承重能力匹配泵组的整体重量，现场安装吊装时可以直接通过吊环完成整泵的吊运，不需要额外捆绑吊装带，避免吊装过程中磕碰泵体或电机外壳。在实际选型参考时，这款泵的安装边界尺寸可以直接从模型中提取，进出口的中心高度、底座的安装孔距、整机的长度宽度高度参数都能直接用于管路布局设计、机房空间规划，不需要再额外查找产品样本核对尺寸，结构设计人员可以直接基于这个模型进行管路系统的装配干涉检查，提前规避安装时出现的管路碰撞、操作空间不足等问题，对于做流体系统集成的设计人员来说，模型的细节完整度足够支撑施工图阶段的布局设计，不需要再对泵体结构做二次简化或补全。
