水泵替换用3D打印塑料叶轮结构设计

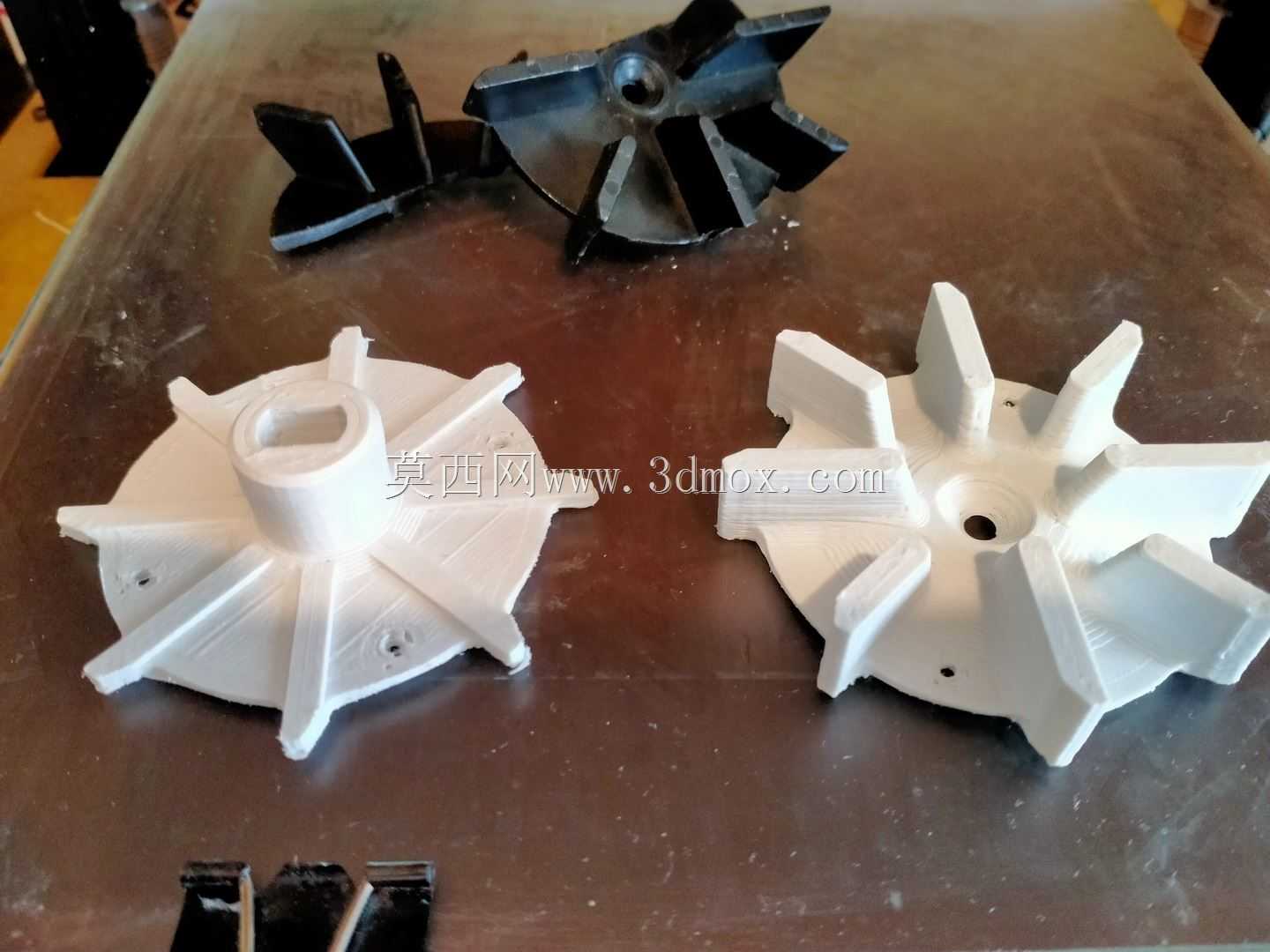

　　在民用小型输水、循环供水类泵组的运维场景中，叶轮作为直接将动能传递给流体的核心做功部件，长期处于带压流体冲刷、启停交变载荷的工作环境下，工程塑料材质的原厂叶轮很容易出现叶片断裂、轴孔磨损、平衡失效的问题，很多停产型号的泵件很难找到适配的替换配件，直接更换整台泵组会造成不必要的成本浪费，这类场景下通过逆向测绘制作适配的替换叶轮，是现场运维中性价比极高的解决方案。这款叶轮的设计完全围绕原泵的安装边界展开，首先锁定的是轴孔的配合尺寸，原泵轴为D型截面结构，设计时轴孔完全复刻原有的平位定位结构，避免普通圆孔配合出现的打滑空转问题，轴孔与泵轴的配合公差选取过渡配合区间，既保证安装时可以顺利压入，又能在运转时传递足够的扭矩，不会出现周向窜动。

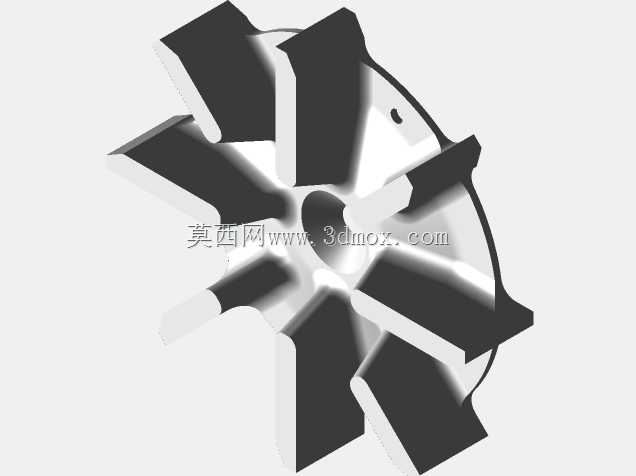

　　叶轮的整体径向尺寸严格匹配原泵腔的内部间隙，叶片外缘与泵壳内壁的单边间隙控制在1.2-1.5mm区间，间隙过大会造成泵腔内部回流、扬程流量参数下降，间隙过小则会因为3D打印件的成型公差、泵轴的运转跳动出现叶片擦碰泵壳的问题，直接引发运转异响甚至卡滞。叶片采用径向直叶片布局，一共设置8片等角度分布的叶片，这种结构相比后弯式叶片更适合小功率高转速的民用泵组，在相同转速下可以获得更高的输出压头，同时直叶片结构在FDM3D打印工艺下不需要添加额外支撑，成型后叶片的表面质量更好，不需要过多的后处理工序就能直接使用。叶轮的前后盖板厚度根据受力情况做了差异化设计，靠近电机侧的后盖板厚度设置为3.2mm，因为这一侧需要承受轴系传递的扭矩，

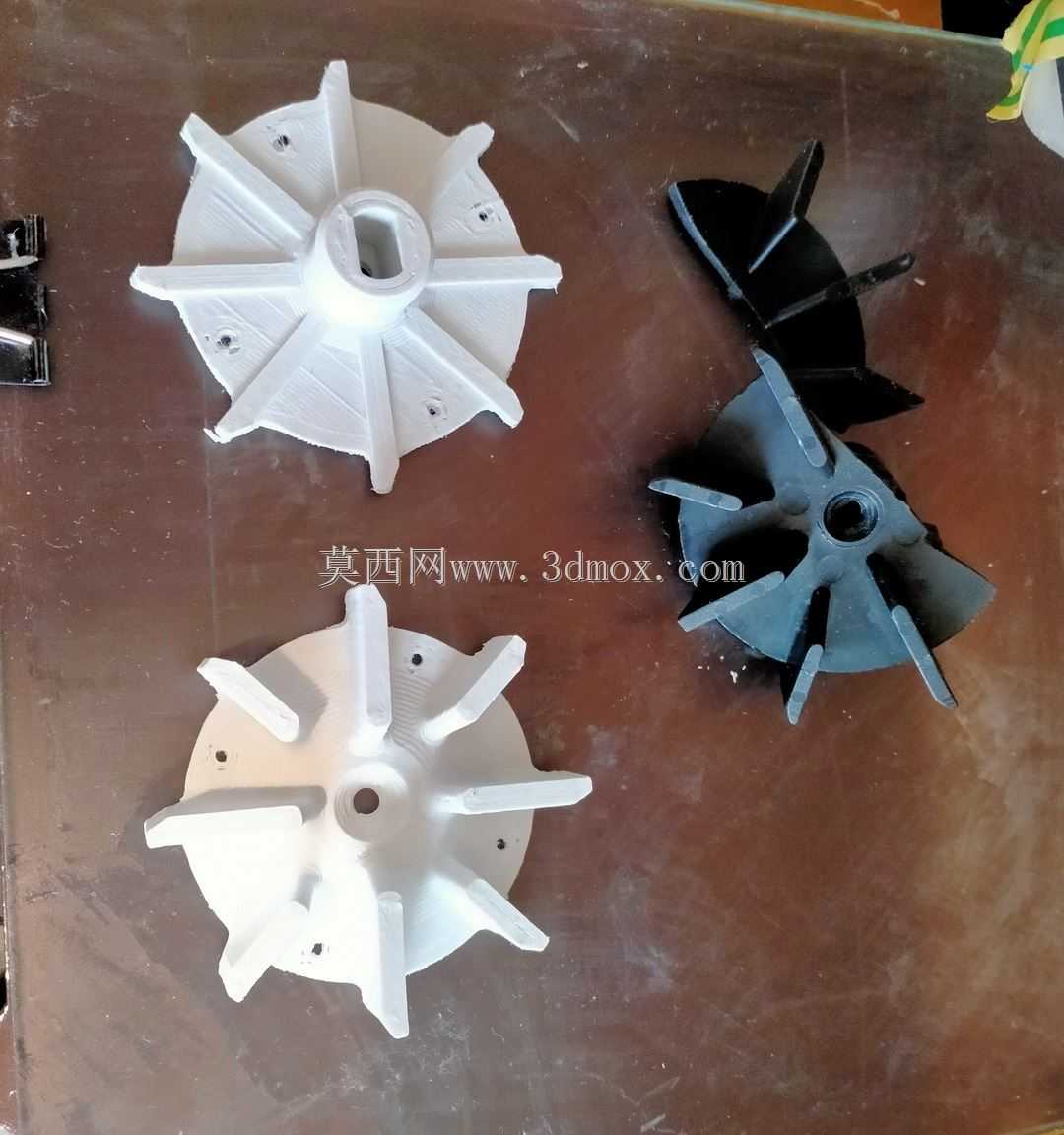

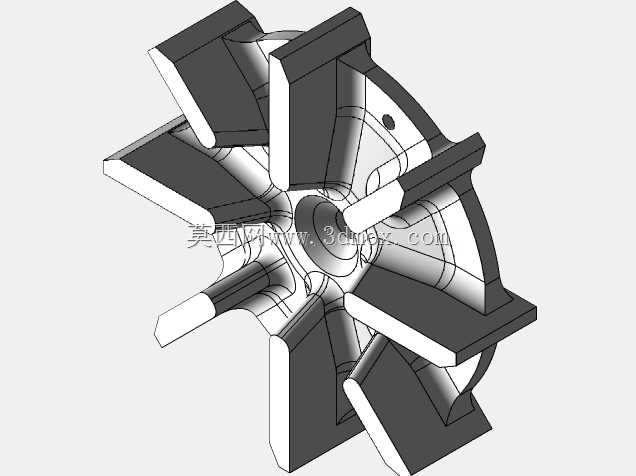

　　同时要布置安装固定的孔位，图中可见的三个沉头安装孔位置完全对应原叶轮的固定点位，沉孔深度刚好容纳固定螺丝的头部，不会突出盖板表面干扰流体流道；前盖板厚度设置为2.5mm，在保证结构强度的前提下尽可能降低叶轮自身重量，减少电机启动时的转动惯量，降低轴承的径向载荷。叶片与前后盖板的连接处做了R1.5的圆角过渡，避免直角位置出现应力集中，在3D打印成型时也能减少层间剥离的风险，提升叶片根部的抗断裂能力，毕竟泵组启停瞬间叶片根部承受的流体冲击载荷是正常运转时的2-3倍，圆角过渡可以大幅降低应力集中系数。设计时还做了静平衡校核，因为3D打印件的材料密度均匀性相比注塑件略有差异，建模时在盖板的非安装面预留了0.5mm的打磨余量，

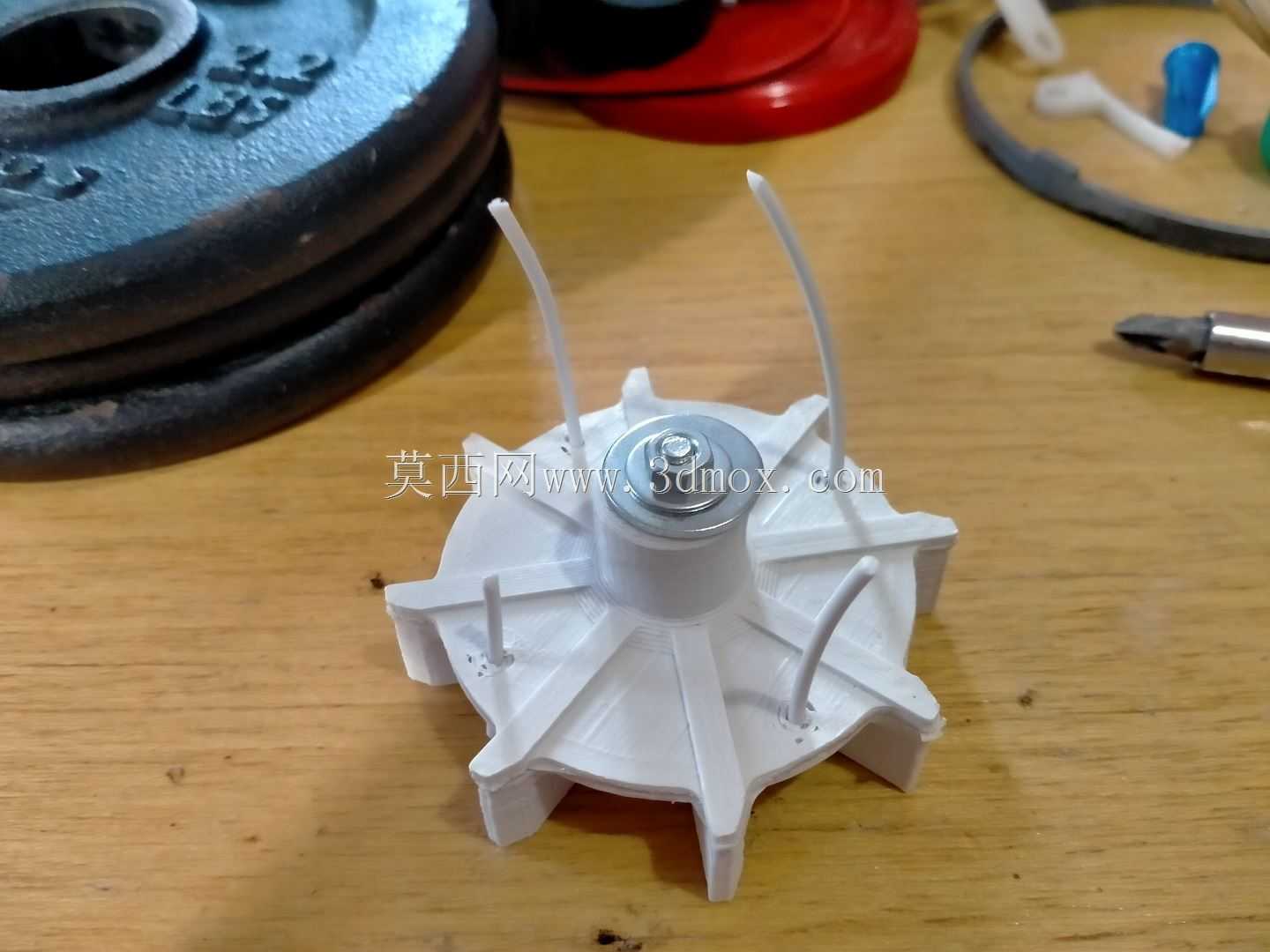

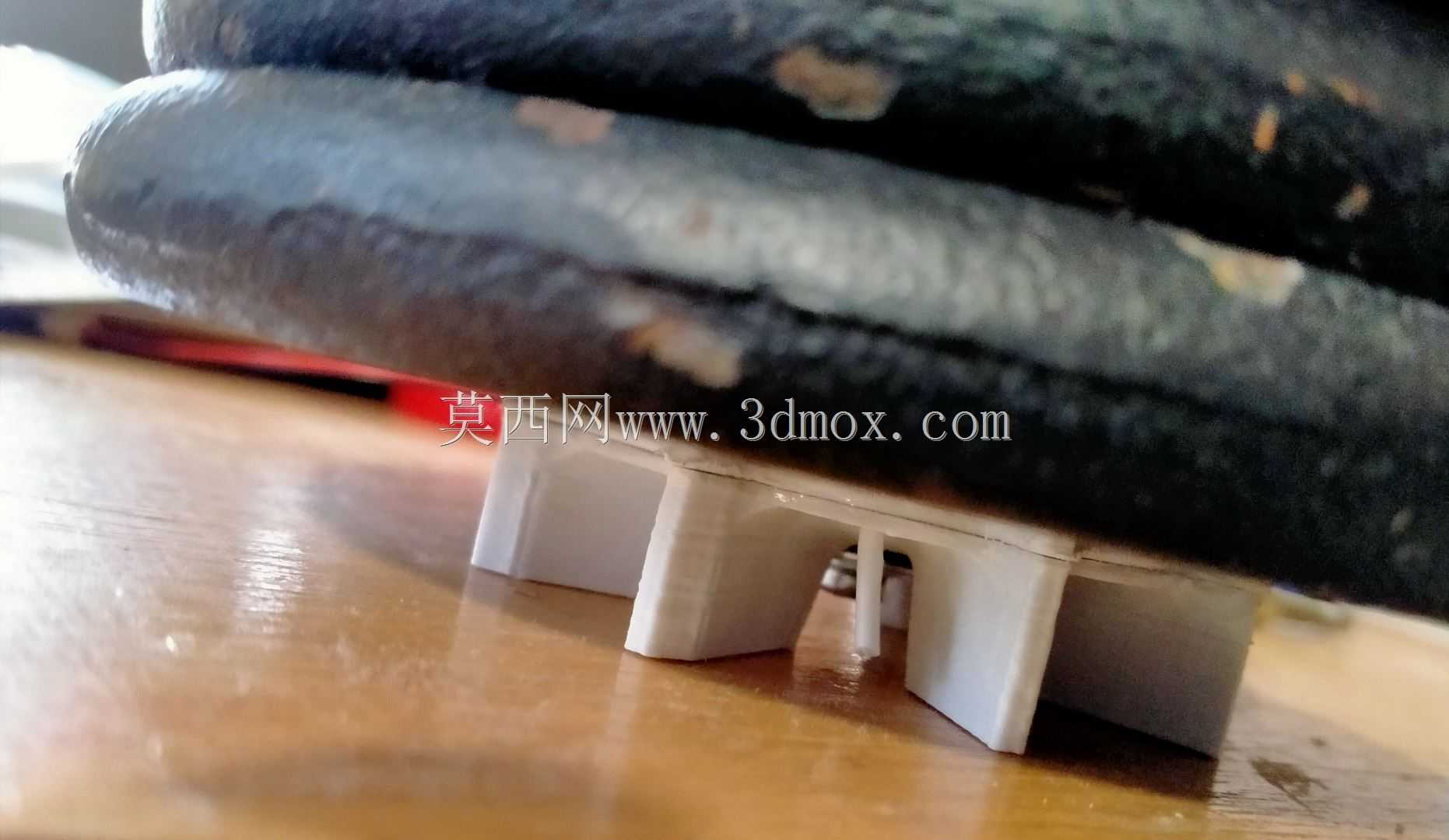

　　打印完成后可以通过简单的静平衡支架测试，打磨偏重位置的余量，保证叶轮运转时的动平衡精度，避免高速转动时出现振动过大、损坏泵轴轴承的问题。这款叶轮适配的是常见的小型单相离心水泵，功率覆盖120W到370W区间，可用于家庭自来水增压、小型冷水机循环、庭院灌溉供水等场景，打印材料选用PETG材质即可满足使用要求，相比原厂ABS材质的叶轮，PETG的耐水解性能更好，在常温输水环境下的使用寿命更长，完全可以替代损坏的原厂零件，恢复泵组的正常工作性能。设计过程中没有改动原泵的任何安装结构，不需要对泵壳、泵轴做任何二次加工，拆下损坏的旧叶轮后可以直接安装替换，对于设备运维人员来说，不需要等待配件采购周期，现场测绘后几个小时就能完成打印替换，大幅缩短设备停机时间。流道设计上，叶片之间的流道截面做了等宽优化，保证流体从叶轮中心进水口进入后，可以沿着叶片方向平稳加速流向外缘，避免流道截面突变造成的紊流损失，尽可能提升泵组的工作效率，减少无用的功率损耗。轴孔位置还设计了1mm深度的沉台，安装时可以贴合原泵轴上的轴肩，保证叶轮的轴向定位精度，不会出现轴向窜动摩擦泵壳的问题。
