课程项目用径向柱塞泵结构设计

　　在液压传动系统的选型与结构设计工作中，径向柱塞泵始终是中高压工况下的核心动力元件选择，这类元件依靠柱塞在缸体径向布置的柱塞孔内做往复运动，改变密封工作腔的容积完成吸油与压油过程，相比齿轮泵、叶片泵具备更高的工作压力上限与容积效率，在机床液压系统、工程机械液压回路、冶金设备动力单元、船舶液压甲板机械等场景中应用广泛。本次呈现的径向柱塞泵结构，采用了配流轴配流的经典结构形式，整体为盘式安装布局，从结构布局来看，缸体与转子集成设计，沿转子圆周方向均匀布置多组柱塞组件，柱塞外端通过滑靴与定子内环接触，定子与转子存在固定偏心距，当传动轴带动转子转动时，柱塞在离心力与底部低压油的作用下始终贴紧定子内壁，随着转子转动，

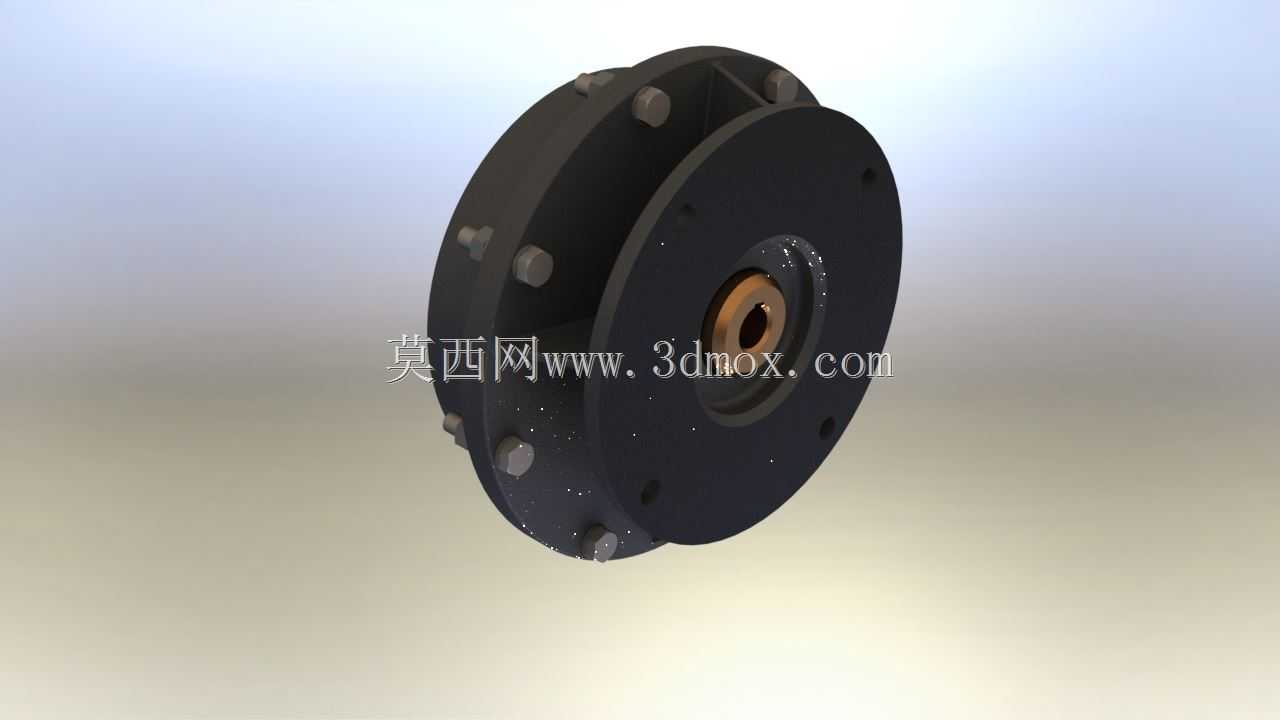

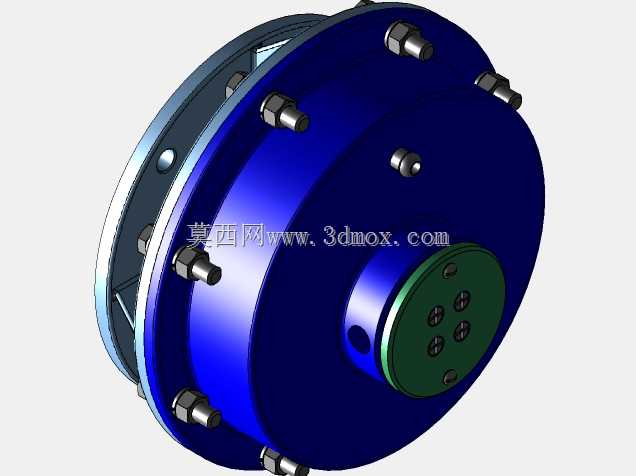

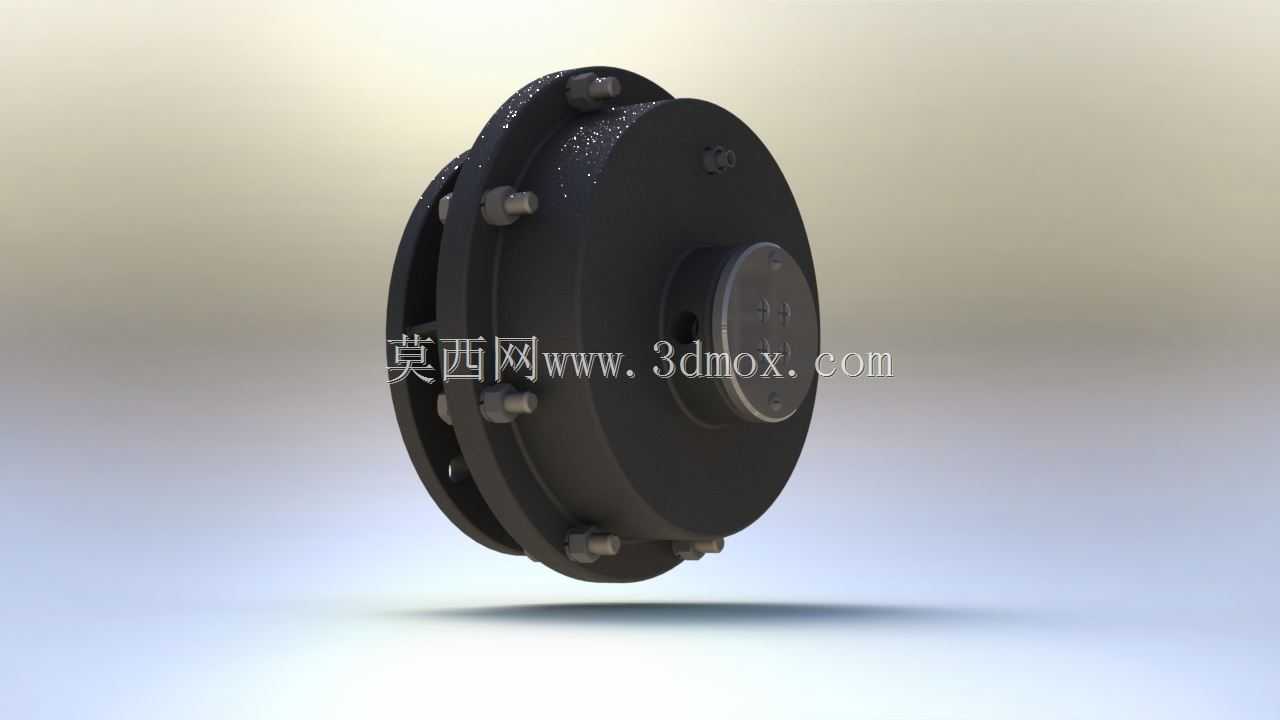

　　柱塞在柱塞孔内做往复直线运动，当柱塞向外伸出时工作腔容积增大形成局部真空，完成吸油过程，当柱塞被定子内壁向内推压时，工作腔容积减小，油液受压后通过配流轴的压油窗口排出到系统回路中。从安装边界来看，该泵采用端盖式法兰安装结构，安装端面分布有多组均匀布置的连接螺栓孔，可直接与原动机的安装法兰或者钟形罩连接，输入轴端采用标准轴伸设计，可通过联轴器与原动机输出轴直连，不需要额外的变速机构，整体轴向尺寸紧凑，径向尺寸相比轴向柱塞泵更大，适合安装空间轴向受限但径向空间充足的设备布局场景。在结构设计细节上，该泵的柱塞与滑靴采用了铰接式连接结构，可自动补偿定子与转子之间的微量角度偏差，降低接触应力，避免柱塞出现偏磨卡滞的问题，

　　定子采用整体式耐磨合金材质，内环表面做了高精度磨削处理，粗糙度控制在合理范围内，可降低滑靴与定子之间的摩擦磨损，延长元件的连续工作寿命。配流轴作为该泵的核心配流元件，采用了静压平衡结构设计，通过在配流轴表面开设平衡油槽，引入压力油平衡配流轴受到的径向液压作用力，大幅降低配流轴与衬套之间的摩擦阻力，同时保证配流间隙处于合理范围，兼顾容积效率与机械效率。从功能特性来看，该泵的标称工作压力处于中高压区间，可满足常规工业液压系统的压力需求，流量输出稳定，流量脉动率相比同规格齿轮泵更低，可降低系统的压力冲击与振动噪声，适合对传动平稳性有一定要求的液压回路。在实际选型匹配过程中，这类径向柱塞泵可通过改变定子与转子之间的偏心距实现流量的无级调节，

　　本次呈现的结构为固定偏心距的定量泵形式，结构更简单，工作可靠性更高，维护成本更低，适合固定流量需求的液压系统使用。在三维建模过程中，该结构完整还原了柱塞、转子、定子、配流轴、端盖、连接螺栓、密封件等全部核心零部件的装配关系，各运动部件之间的配合间隙按照液压元件的常规设计公差进行设置，可直接用于液压原理教学、课程设计答辩、结构方案展示等场景，也可作为同类产品改型设计的基础参考模型，帮助设计人员快速理解径向柱塞泵的工作原理与结构布局，缩短产品开发的前期方案论证周期。需要注意的是，这类径向柱塞泵在实际安装使用过程中，需要保证泵轴与原动机轴的同轴度误差在允许范围内，避免额外的径向力作用在泵轴上导致轴承过早损坏，同时吸油管路的阻力不能过大，要保证足够的吸油压力，避免出现吸空导致的气蚀问题，影响泵的工作寿命与噪声表现。
