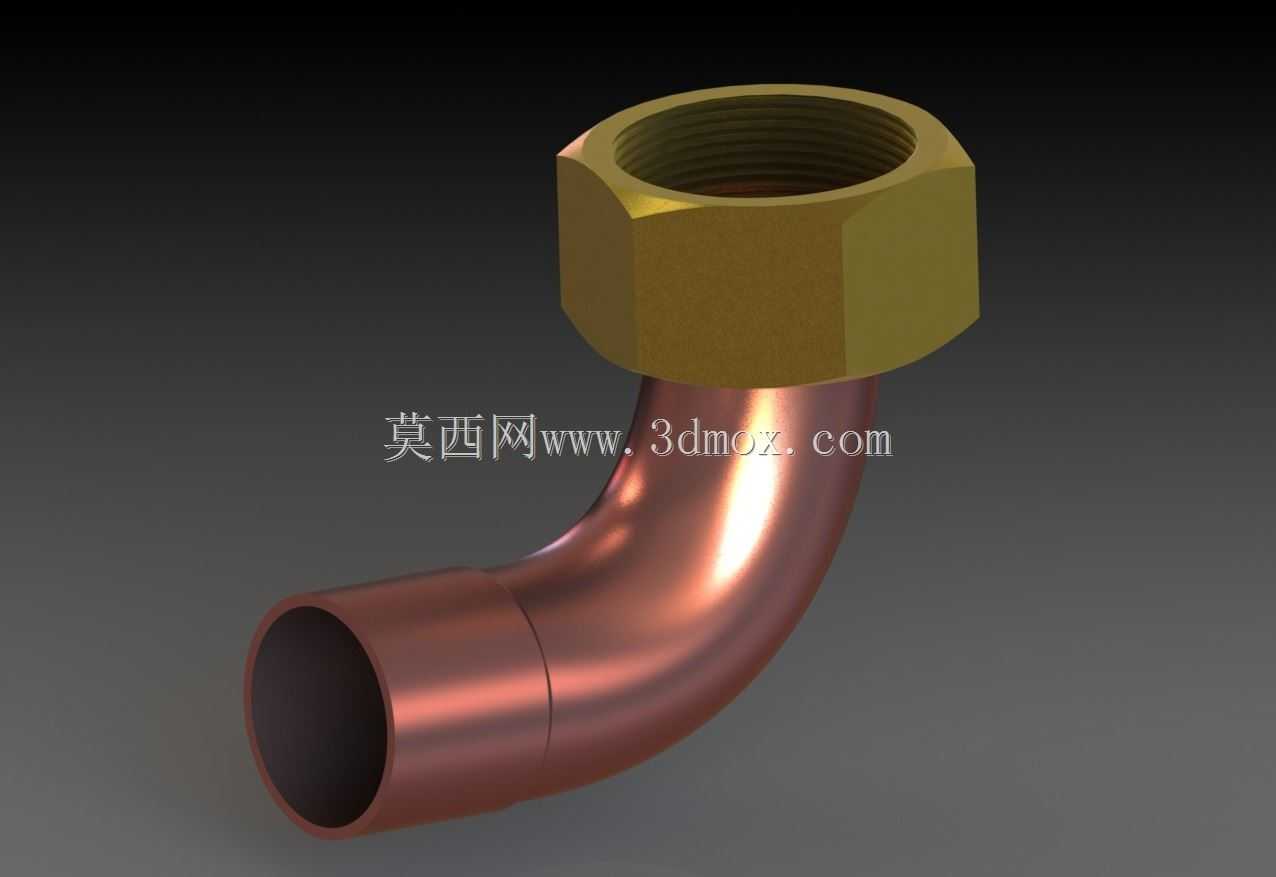

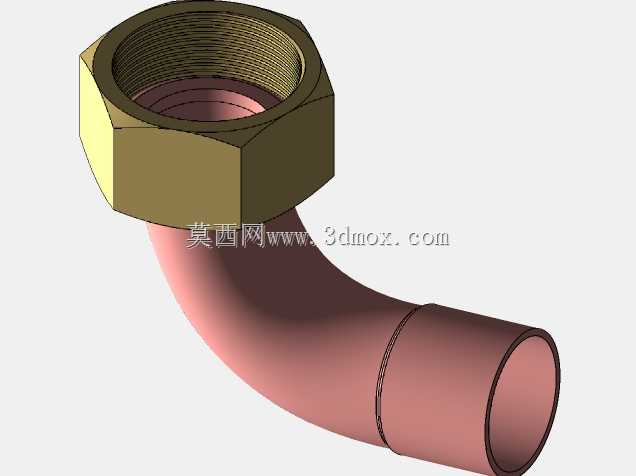

带六角锁紧螺母的90度铜质弯管接头

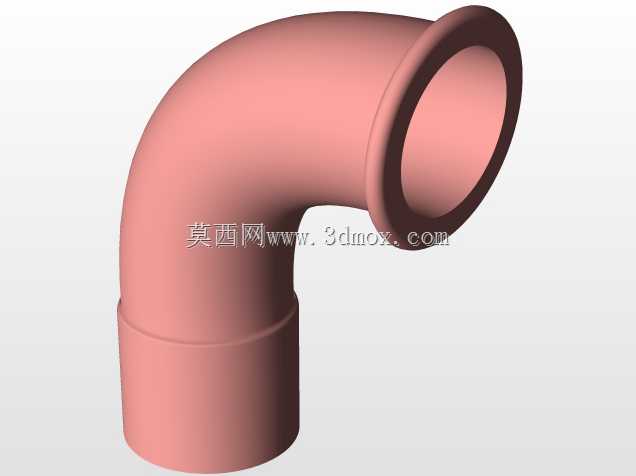

　　在制冷管路、低压流体输送、小型气动系统的布管作业中，经常会遇到管路需要90度转向同时要兼顾端部密封锁紧的需求，这款角压配合的铜弯管接头就是针对这类场景设计的管路连接件。从结构设计来看，弯管主体采用紫铜材质，利用紫铜良好的延展性与抗腐蚀特性，既能够在压装过程中产生可控的塑性变形填充配合间隙，也能适配水、低压制冷剂、压缩空气等多种常见流体介质的输送要求，长期使用不易出现锈蚀渗漏的问题。弯管的一端为光面直插结构，设计时严格控制了管端的外径公差与圆柱度，插入对应规格的管路后可通过卡压、钎焊或者压套锁紧的方式完成固定，直段部分预留了足够的压装长度，避免压装过程中应力集中导致弯管圆弧段出现变形，影响管路通流面积。

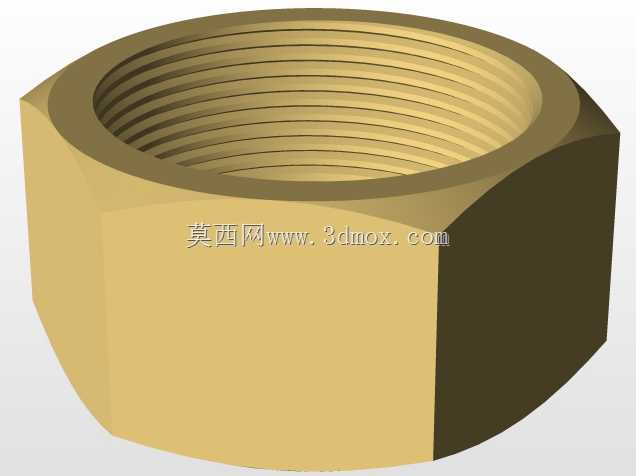

　　另一端集成了一体式的黄铜六角锁紧螺母，螺母与弯管端部采用翻边铆合的角压配合结构，不需要额外的卡环或者挡圈固定，螺母可以绕管端自由旋转但不会从管体脱落，这种结构相比分体式螺母减少了装配时的零件丢失风险，同时六角螺母的对边尺寸符合常规紧固件的扳手空间要求，现场安装时使用普通活动扳手或者对应规格的呆扳手即可完成锁紧作业，不需要定制专用工装。设计过程中对弯管的弯曲半径做了反复校核，既避免弯曲半径过小导致管内壁起皱、通径减小造成流阻增大，也防止弯曲半径过大导致整体安装占用空间过多，无法适配紧凑的设备内部布管空间。弯管的壁厚经过严格计算，在满足1.6MPa工作压力的强度要求前提下，尽可能控制管壁厚度，降低整体重量同时提升材料利用率，

　　管体内壁做了光滑处理，没有明显的加工刀痕或者凸起，减少流体输送过程中的阻力损失与杂质沉积风险。安装边界方面，螺母端的内螺纹规格与同规格的外螺纹接头适配时，不需要额外缠绕过多生料带，依靠螺母压紧端面的密封面即可实现有效密封，直插端与管路配合时，插入深度有明确的定位台阶，现场施工时不需要反复测量插入深度，只要将管路推至台阶位置即可保证压装或者焊接的连接强度。在实际应用场景中，这类接头常被用于家用空调的室内外机连接管路、小型冷水机的内部循环水管路、自动化设备的气动控制管路转向位置，相比塑料弯管接头，铜质接头的抗老化性能更好，在-40℃到120℃的工作温度区间内都能保持稳定的力学性能，不会因为温度变化出现脆裂或者软化变形的问题。

　　角压配合的螺母与管体连接位置，设计时特意做了圆弧过渡处理，避免螺母旋转时与管体翻边位置出现卡滞，同时反复验证了反复拆装后的配合可靠性，经过数十次锁紧松开循环后，螺母依然能够灵活转动，不会出现松脱或者卡涩的问题。管体的外表面做了钝化处理，防止存储和使用过程中出现铜绿氧化，影响外观与焊接性能，直插端的管口做了轻微的倒角处理，插入管路时不会刮伤管路内壁的密封层，也能引导管路顺利套入，降低现场装配的难度。在三维建模过程中，对螺母的六角棱角做了微小的倒钝处理，既符合实际加工的工艺要求，也避免安装时棱角划伤操作人员，弯管的圆弧段与两端直段的相切位置做了曲率连续处理，保证流体在转向过程中流向过渡平缓，减少局部湍流产生的振动与噪音。
