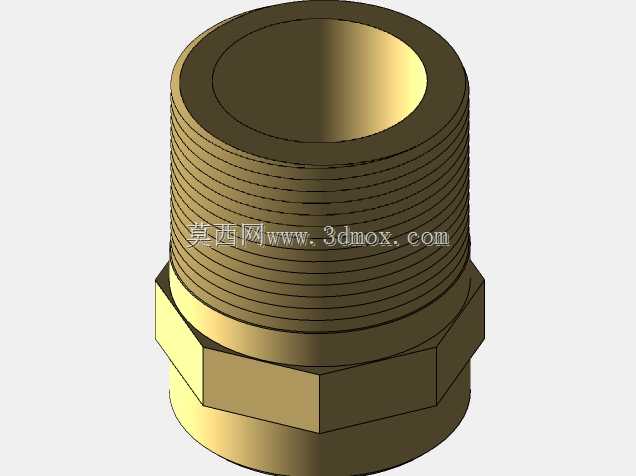

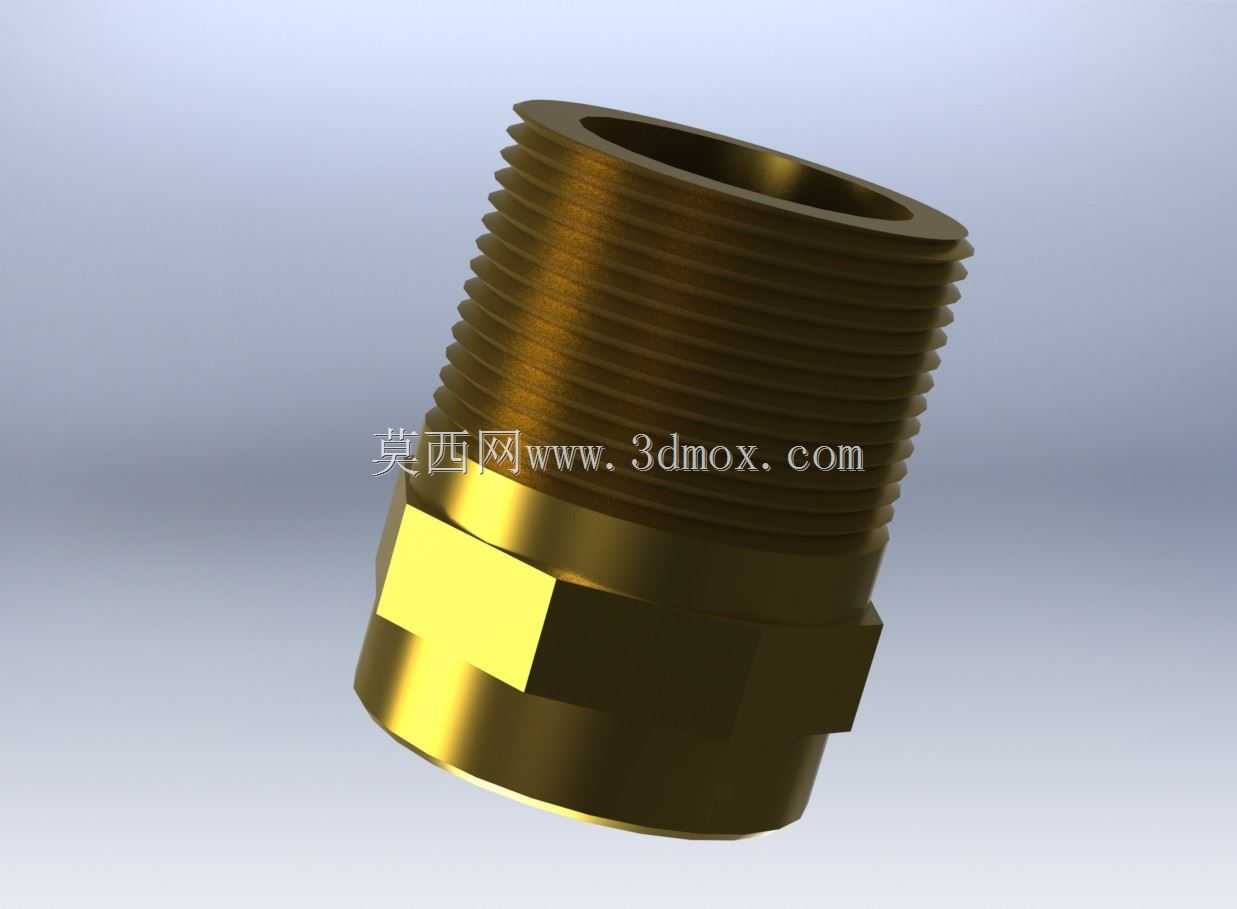

黄铜外螺纹六角直通管路连接接头

　　牙高完全符合通用管螺纹的公差要求，和对应规格的内螺纹端口旋合时，配合生料带、密封胶或者铜垫片等密封辅材，就能实现可靠的静密封，在额定工作压力范围内不会出现渗漏。接头中部的六角结构是专门为安装作业设计的受力位，六个平面的尺寸公差严格适配标准活动扳手、开口扳手的卡口尺寸，安装时扳手可以完全贴合六角面施加扭矩，不会出现打滑、棱角磨圆的问题，既能保证安装时达到足够的旋合深度，也能在后期管路维护拆卸时顺利施力，不会因为接头受力位变形导致无法拆卸。接头一端的螺纹段长度经过精准核算，既保证旋入对应内螺纹端口后有足够的啮合牙数，满足抗拉、抗扭的结构强度要求，也不会因为螺纹段过长导致旋入后顶触到管路内部的其他结构，影响流道通畅或者造成密封失效。在流体输送系统的管路搭建作业中，这类带六角驱动位的外螺纹直通接头是应用频次极高的基础连接件，不管是民用给排水管路改造、小型气动设备气路布设、低压液压回路接驳，还是制冷设备冷媒管路连接，都能看到这类零件的身影。它的核心作用是实现两段同规格内螺纹管路端口的刚性对接，保证管路连通后的密封性能与结构强度，避免输送介质出现泄漏问题。从结构设计来看，接头主体采用直通式等径流道设计，内部流道全程无突变台阶，介质流经时的局部阻力损失被控制在极低水平，不会因为接头的存在造成明显的流阻增大、压力骤降问题，适配水、低压气体、低粘度油品等多种常规流体的输送场景。接头外侧的外螺纹采用标准管螺纹规格设计，螺纹牙型经过规整切削，牙距、

　　靠近六角位的根部做了小尺寸的退刀槽设计，一方面是螺纹加工时的工艺避让结构，保证全段螺纹的加工精度，另一方面也能在旋合安装时给端口的密封材料留出一定的挤压填充空间，让密封材料被均匀挤压在螺纹啮合间隙与端口贴合面之间，进一步提升密封可靠性。从材质选择上，采用黄铜作为加工基材，本身具备优秀的抗腐蚀性能，在常规水环境、潮湿空气环境下不会出现快速锈蚀的问题，长期使用也不会因为锈蚀导致螺纹粘连、无法拆卸，同时黄铜材质的切削加工性能优异，很容易实现高精度的螺纹与外形加工，零件的尺寸一致性更容易得到保证，而且黄铜本身的塑性较好，在安装旋合过程中如果存在微小的螺纹同轴度偏差，材质本身的微量变形可以起到一定的补偿作用，降低安装时出现螺纹错牙、

　　咬死的概率。在实际安装作业中，这类接头的安装边界需要特别注意：首先要保证对接的两个内螺纹端口的同轴度偏差在允许范围内，不能存在明显的角度错位，否则强行旋紧会导致螺纹牙型受损，甚至造成接头或者对接端口的开裂；其次安装时施加的扭矩要控制在合理区间，不能因为追求过度密封而用加长力臂强行旋紧，黄铜材质的强度有限，过大的扭矩会导致六角位变形、螺纹滑牙，甚至造成接头本体断裂；另外在布设管路时，接头位置不能作为管路的承重受力点，管路的整体重量需要由对应的管卡、支架承担，避免长期承重导致接头螺纹处出现应力疲劳，引发泄漏或者断裂问题。在气动系统应用场景中，这类接头通常适配0.8MPa以内的工作压力，搭配聚四氟乙烯密封带就能实现可靠的气密封，

　　不会出现明显的压力泄漏，满足常规气动设备的气路连接需求；在水暖系统中，它可以适配生活冷热水的输送场景，黄铜材质不会对水质造成二次污染，长期接触生活用水也不会析出有害物质，符合民用供水配件的使用要求；在小型低压液压回路中，它也可以用于回油管路、低压控制油路的连接，耐受常规矿物液压油的腐蚀，保证油路的通畅连接。这类接头的三维建模过程中，需要重点把控几个关键尺寸的精度：外螺纹的大径、中径、小径公差，六角对边的尺寸公差，内部流道的直径尺寸，两端螺纹段的长度，以及六角位与螺纹段的同轴度，这些尺寸直接决定了零件加工完成后能不能顺利安装、能不能实现可靠密封。建模时可以先通过旋转特征做出接头的主体基体与内部流道，再通过扫描切除或者专用的螺纹特征生成外螺纹结构，之后拉伸切除出六角驱动位，最后添加退刀槽、端部倒角等细节结构，端部的倒角设计既可以在安装时起到导向作用，方便螺纹快速对中旋入，也能去除端部的加工毛刺，避免安装时毛刺脱落掉入管路内部，造成下游的阀件、设备堵塞。
