铜塑内丝压接管路连接接头结构

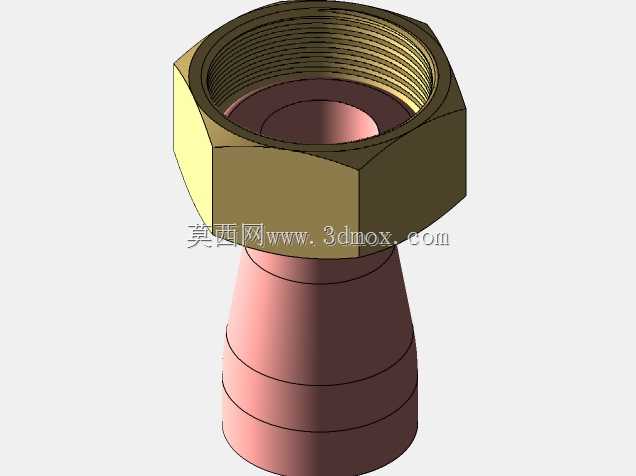

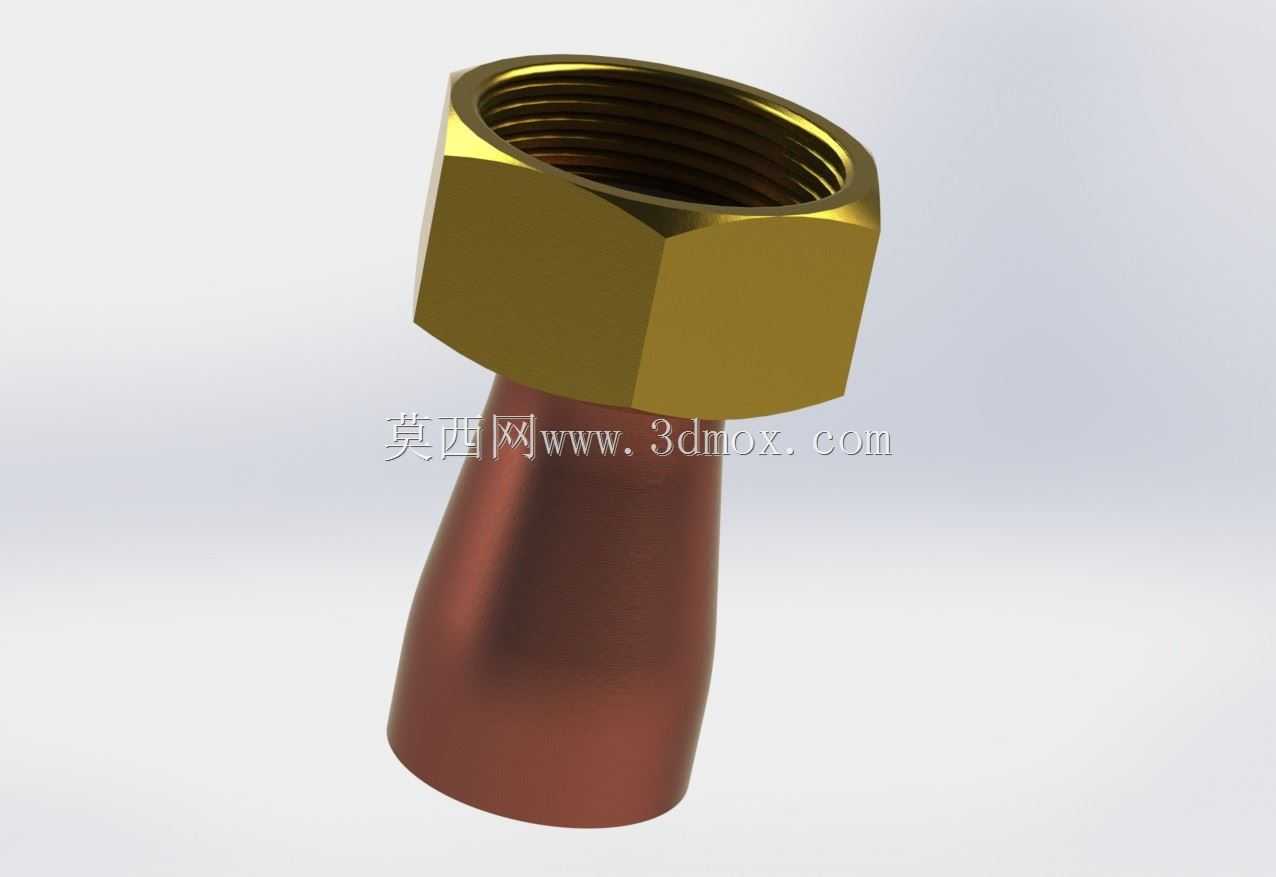

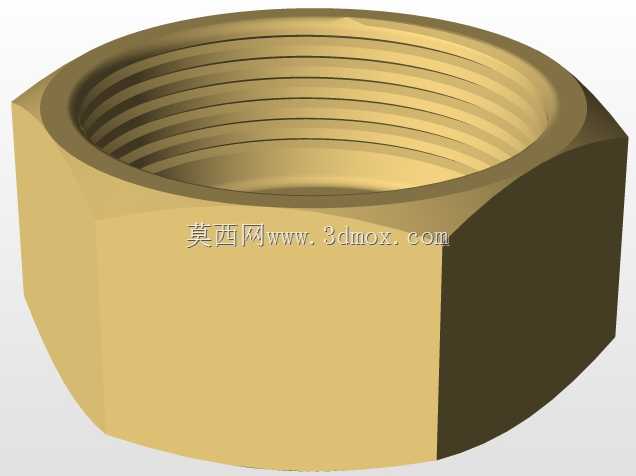

　　这类压装内丝接头是民用给排水、小型制冷机组、低压气动回路里非常常见的管路转接零件，日常在户内冷水支管布设、壁挂式空调冷媒管连接、小型空压机输气支路改造场景里都能见到它的身影，核心作用是实现一端硬管压接固定、一端内螺纹对接的管路过渡，避免不同连接形式的管路对接时出现额外的转接冗余，减少管路泄漏点。从结构设计来看，零件分为两个功能段，上部是标准六角内螺纹段，采用黄铜材质加工，六角外形的对边尺寸严格匹配对应规格的呆扳手、活动扳手夹持要求，拧紧作业时不会出现打滑滑脱的问题，内螺纹为密封管螺纹，牙型精度满足低压流体输送的密封要求，螺纹段的壁厚经过核算，在常规1.6MPa工作压力下不会出现螺纹开裂、变形的问题，螺纹入口处做了微小的倒角，

　　对接外螺纹件时可以顺畅导入，不会刮伤外螺纹的牙顶，也能避免安装时密封圈被螺纹锐边切损。下部是紫铜材质的压接段，锥度过渡的外形是为了匹配压装工具的压接型腔，压接段的内径适配15mm外径的硬管，不管是紫铜管、铝塑复合管还是薄壁PEX管，都可以通过专用压接钳将这段铜质筒体挤压变形，牢牢抱紧插入的硬管外壁，压接后筒体内壁会和管材外壁形成多道环形密封线，不需要额外缠绕生料带或者添加密封胶就能实现可靠密封，能承受管路正常的水锤冲击、温度变化带来的伸缩应力。设计时特意将六角段和压接段采用异种金属组合，黄铜的硬度较高，螺纹反复拆装也不会出现牙型磨损，适合需要多次拆卸维护的螺纹对接端，紫铜的塑性优异，压接变形时能充分填充管材外壁的微小间隙，

　　不会因为硬度过高压接后出现回弹松脱，两种金属通过过盈压装结合为一体，结合面的密封性能经过验证，在-20℃到120℃的工作温度区间内不会出现渗漏。安装边界上，这类接头的六角段最大外径不超过22mm，压接段的总长度控制在28mm，安装时只需要在管路末端预留出不小于35mm的操作空间，就能完成扳手拧紧和压接钳的压合作业，在狭小的墙体预埋管槽、设备内部紧凑的管路排布场景里，不会因为接头尺寸过大出现安装干涉，压接完成后接头整体的轴向长度不超过40mm，相比传统的卡套式接头缩短了近三分之一的轴向尺寸，能有效节省管路布设的空间。在实际选型应用中，这类接头不需要搭配额外的密封配件，安装效率比传统的套丝连接高40%以上，对安装人员的技能要求更低，

　　只需要按照规范将管材插入压接段到底，使用对应规格的压接模具完成压接，再将内螺纹端和对应外螺纹件拧紧即可，不需要掌握套丝、调胶等复杂操作，非常适合批量的管路安装工程，也适合后期的管路维修改造作业。结构建模时需要重点关注几个细节：一是六角段的内螺纹收尾位置不能超出六角段的下端面，避免压装时螺纹段受力出现裂纹；二是压接段的锥度要和常用压接钳的模具型腔匹配，锥度过大会导致压接时压合力不足，锥度过小会导致压接后压接段开裂；三是两种金属结合的过盈量要控制在合理范围，过盈量太大会导致黄铜段被撑裂，过盈量太小会导致两种金属在温度变化时出现松脱渗漏；四是压接段的内壁要做轻微的粗糙化处理，增加和管材外壁的摩擦力，避免管路受拉时接头和管材脱开。日常应用中这类接头常用来对接墙面出水端的内丝弯头和后续的给水硬管，或者制冷设备内部的冷媒管路和外部连接管的过渡，相比全塑料的压接接头，金属材质的抗老化性能更好，在有紫外线照射、温度波动较大的环境里使用寿命更长，不会出现塑料件老化脆裂的问题，相比全不锈钢的压接接头，铜质材料的导热性更均匀，在制冷管路应用中不会因为局部温度差过大出现结露滴水的问题，材料本身的耐腐蚀性也能满足常规自来水、低压冷媒、压缩空气的输送要求，不需要做额外的表面防腐处理。
