皮带传动高压工业离心风机结构设计

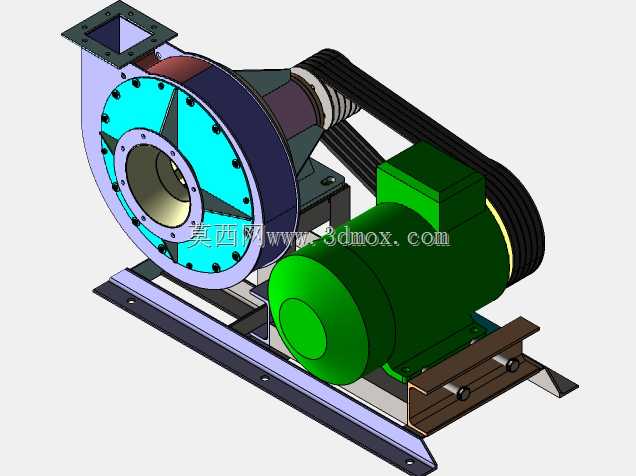

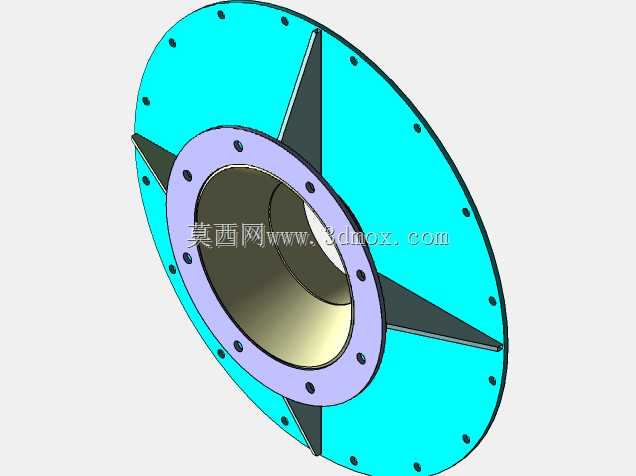

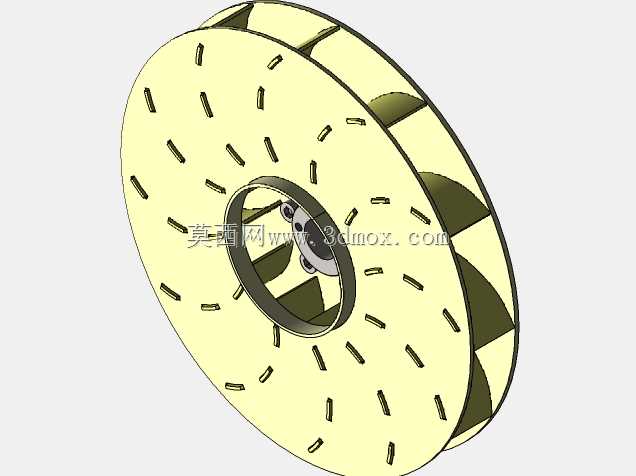

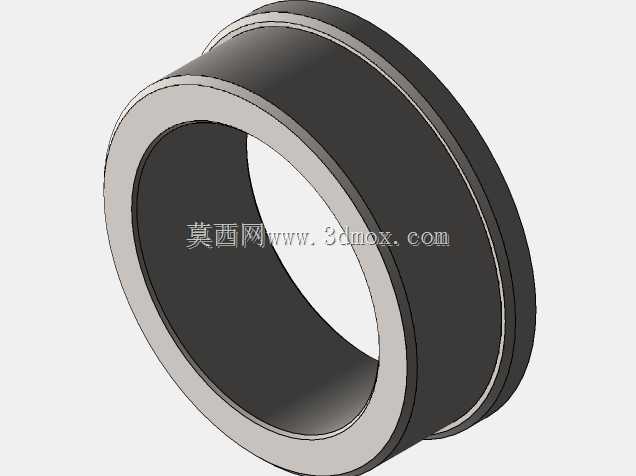

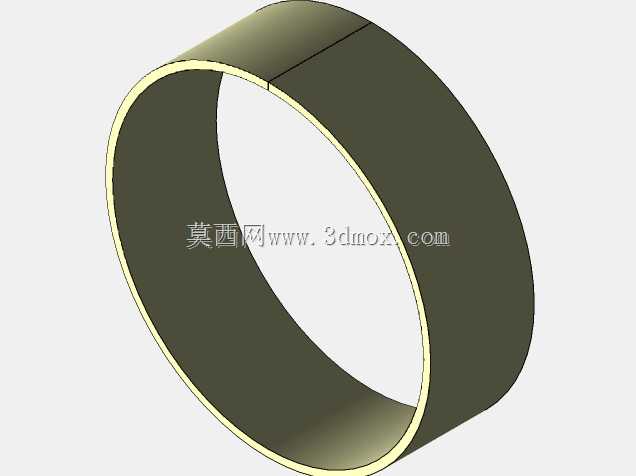

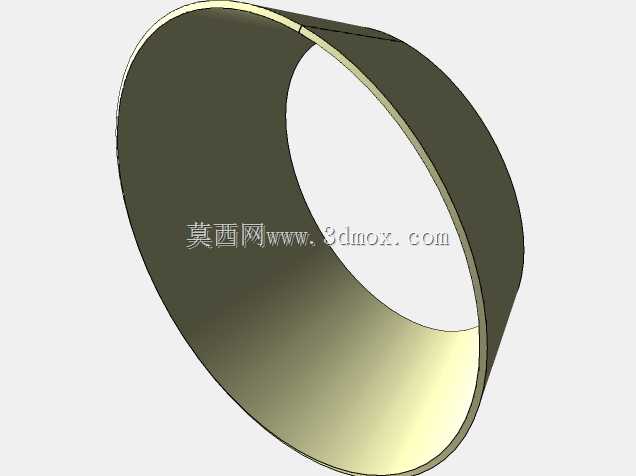

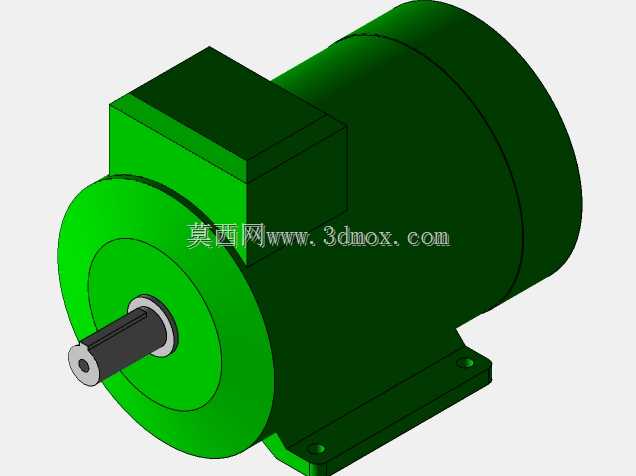

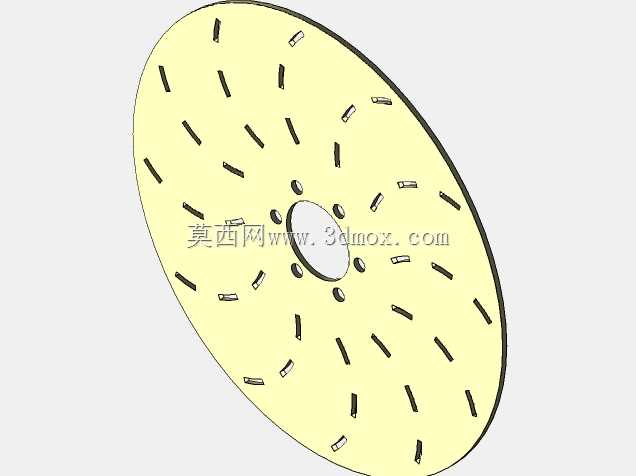

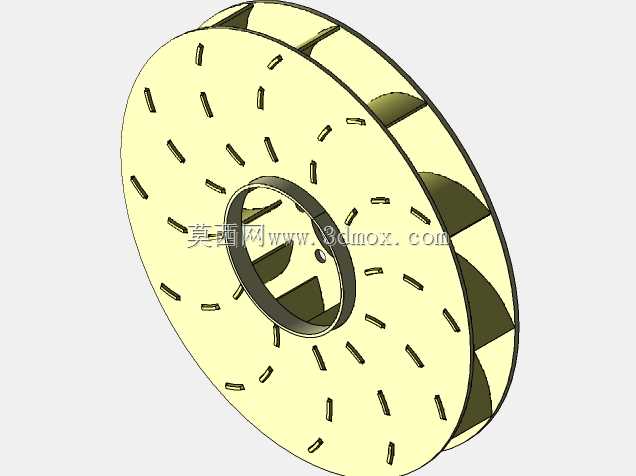

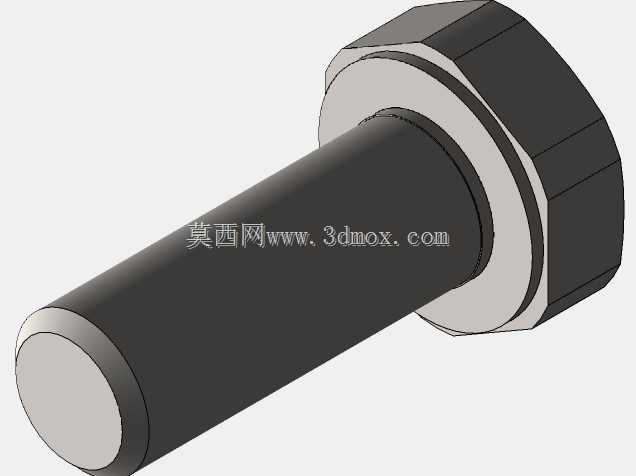

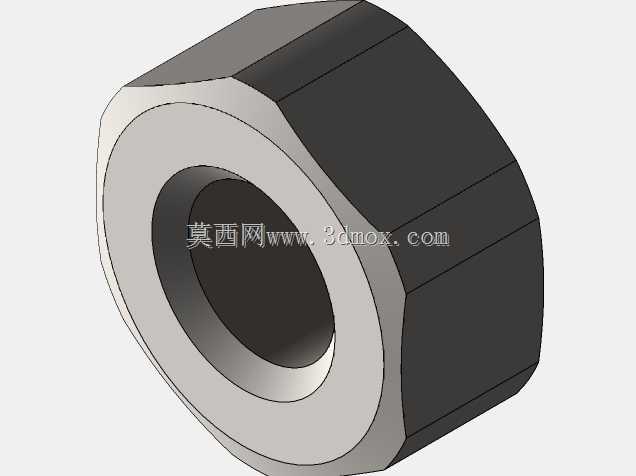

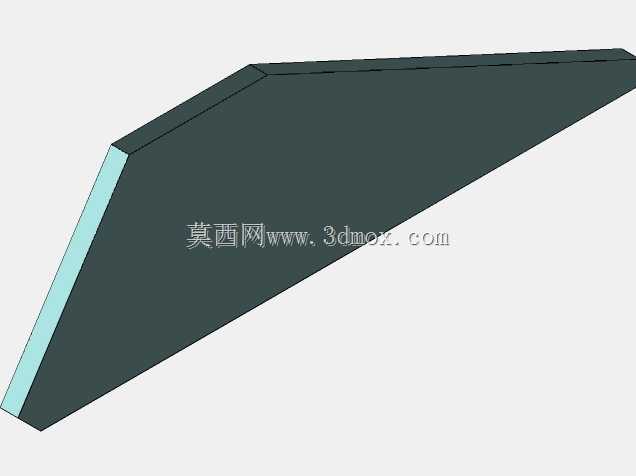

　　这款高压离心风机的三维结构，完全围绕工业场景下的小流量高风压送风需求搭建，区别于普通低压离心通风机，其蜗壳型线采用多段圆弧拟合的窄流道设计，叶轮轮盘与轮盖之间的叶片采用后向直板型结构，叶片与轮盘的连接位置做了加厚过渡处理，能够承受更高的叶轮线速度带来的离心载荷，避免长期高转速运行下叶片开焊变形的问题。从安装边界来看，整机采用共用底架的集成式布局，电机与风机主机分别固定在底架的两个安装平面上，电机侧的安装座预留了长条形调节腰孔，方便安装时调整皮带张紧度，不需要额外拆卸电机固定螺栓就能完成三角带的张紧调节，后期维护更换皮带的操作空间也留足了余量，不会出现工具伸不进去的尴尬情况。进风口采用收敛式圆弧集流器结构，

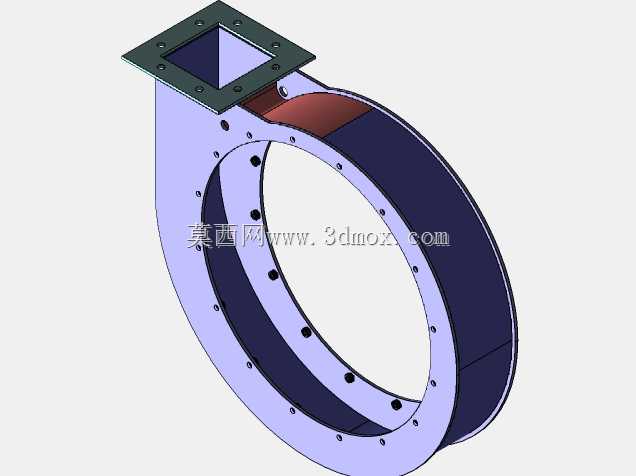

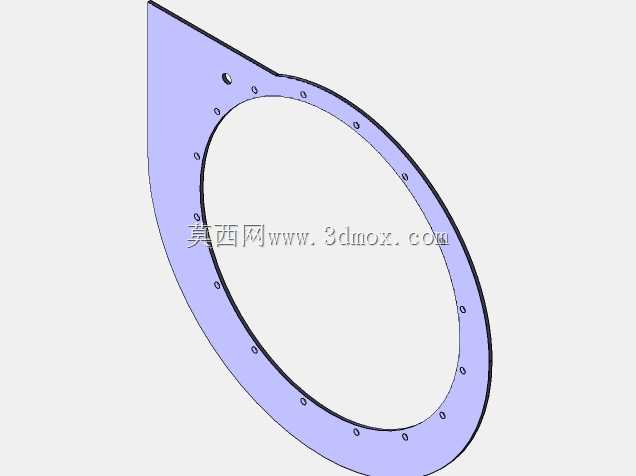

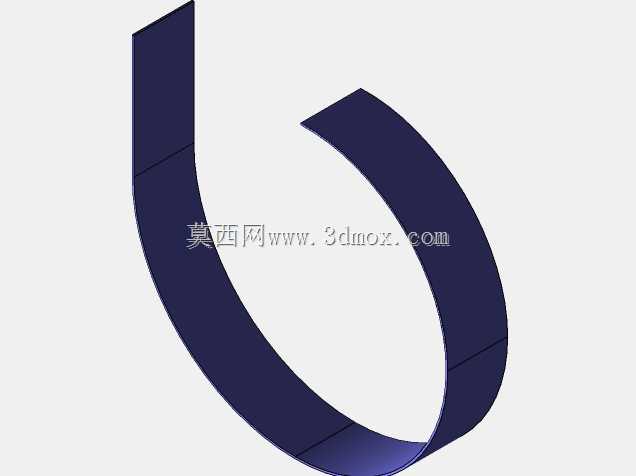

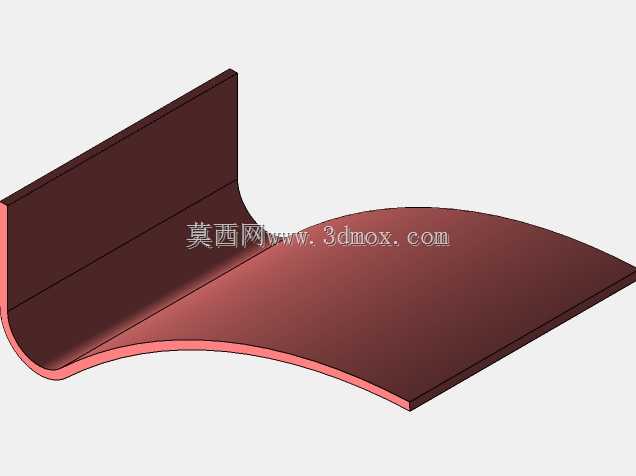

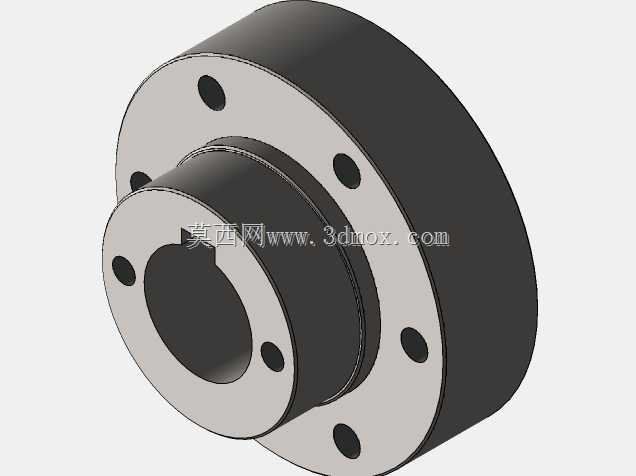

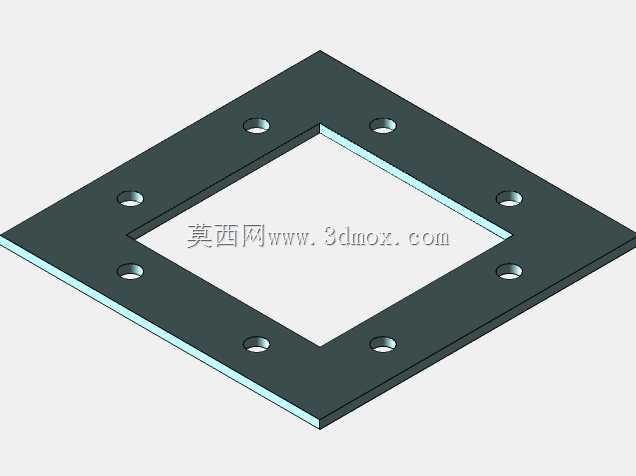

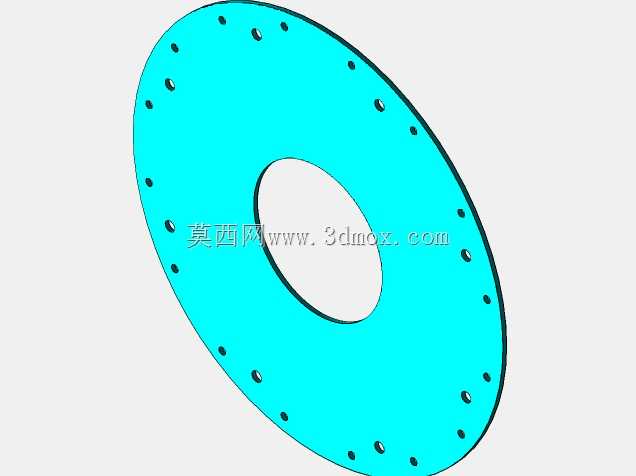

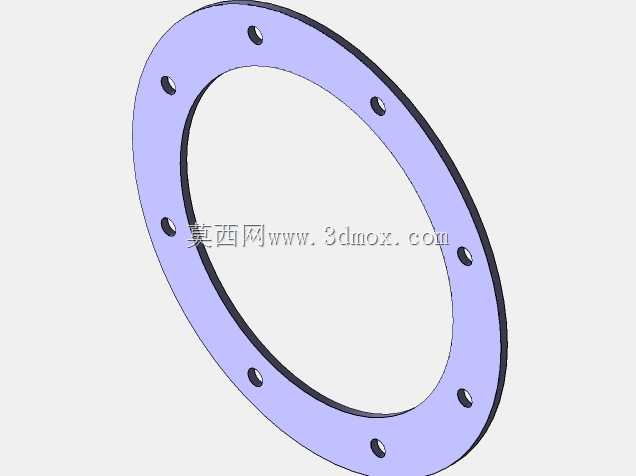

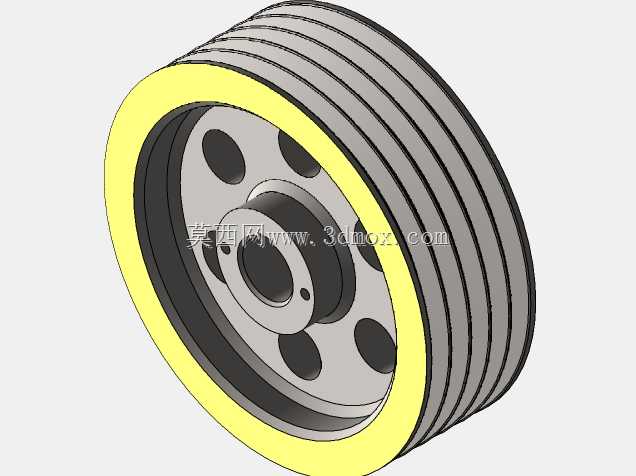

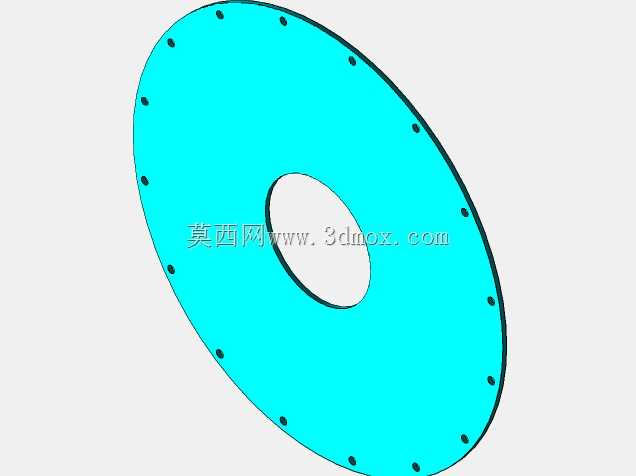

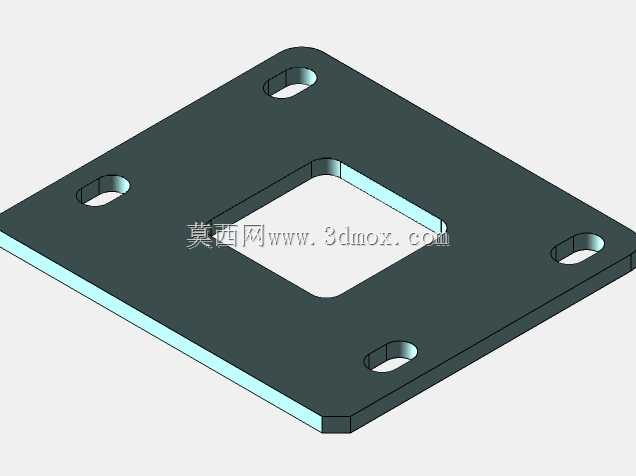

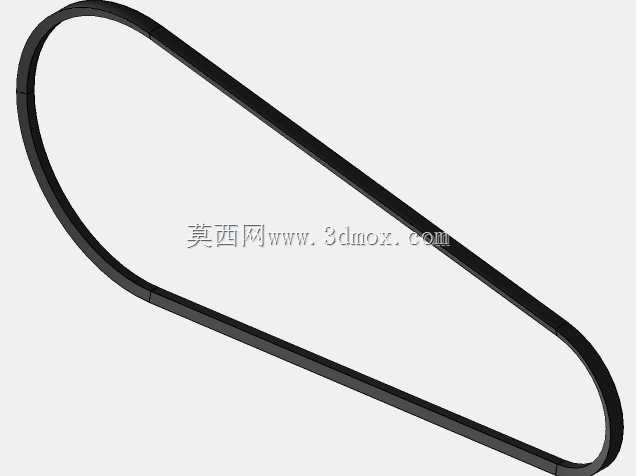

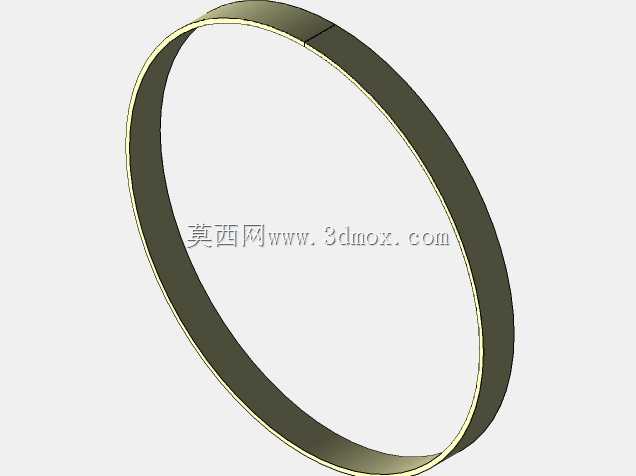

　　集流器插入叶轮进风口的深度做了精准匹配，能最大程度降低进气端的涡流损失，出风口采用方形法兰接口，法兰面预留了均匀分布的螺栓孔，可直接对接方形通风管道，不需要额外加装变径接头，适配车间除尘、物料气力输送、燃烧器助燃、设备风冷等多种高压送风场景。传动部分采用三角带传动结构，带轮外侧预留了安全防护罩的安装位，建模时已经考虑了护罩的安装间隙，不会出现护罩蹭皮带的问题，这种皮带传动的布局相比直连结构，能够通过更换不同直径的带轮灵活调整叶轮转速，匹配不同工况下的风压风量需求，同时皮带本身的缓冲特性也能降低电机启动时的冲击载荷，延长叶轮和电机轴承的使用寿命。蜗壳的侧板与蜗板采用折弯焊接结构，建模时所有焊缝位置都预留了焊接收缩余量，

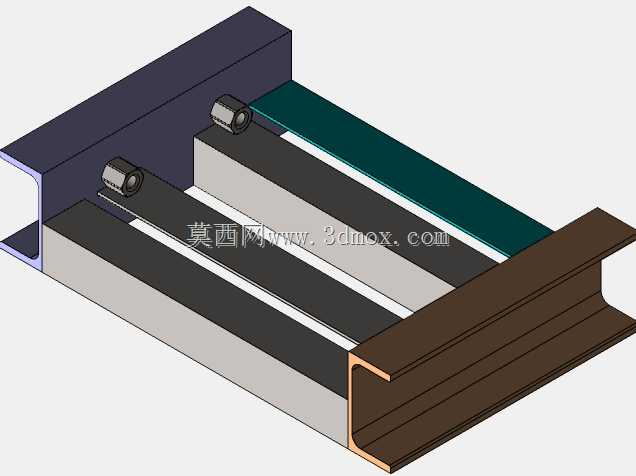

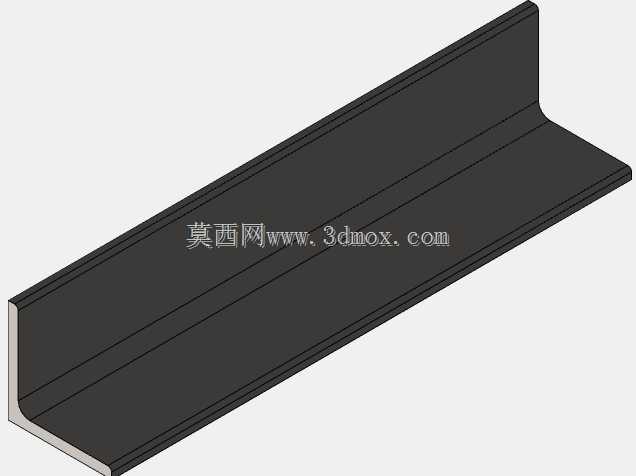

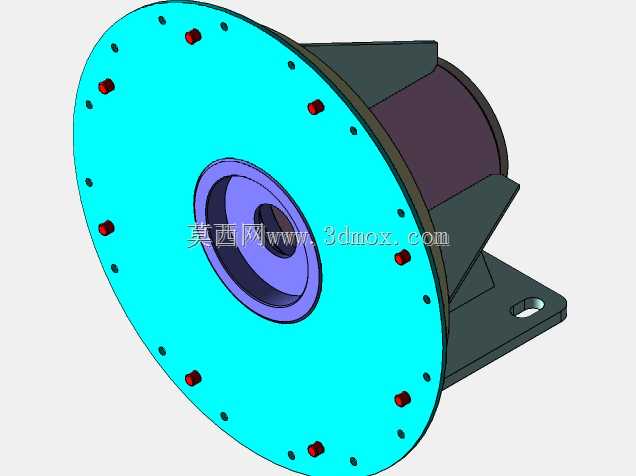

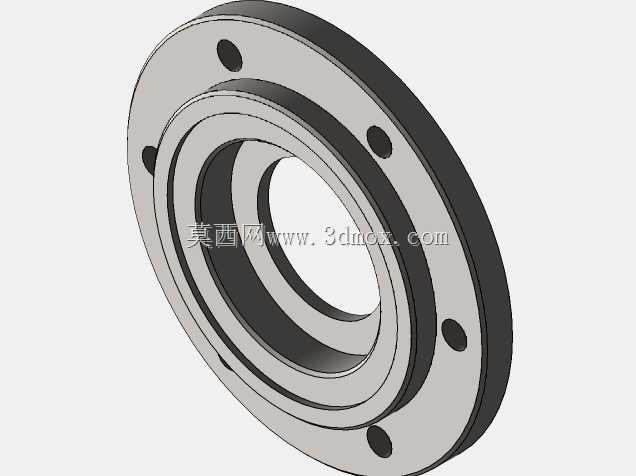

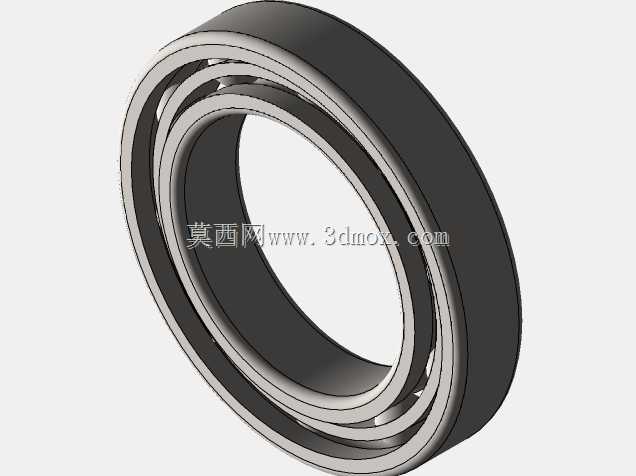

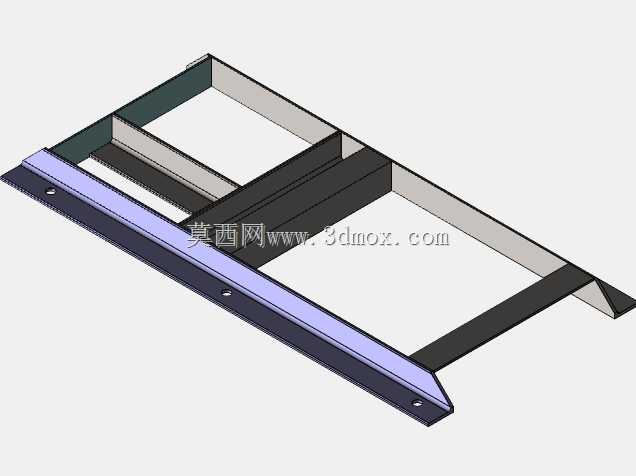

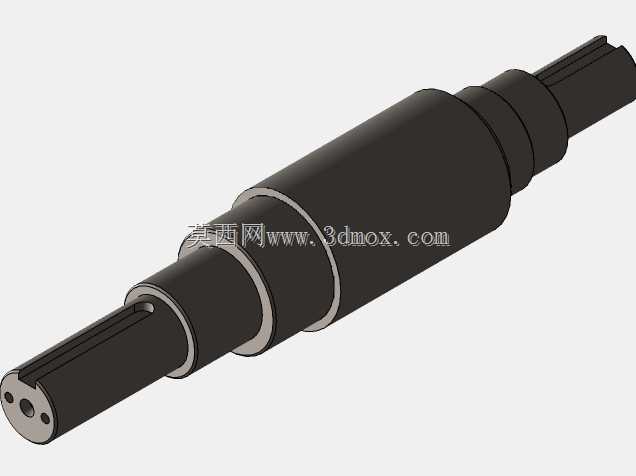

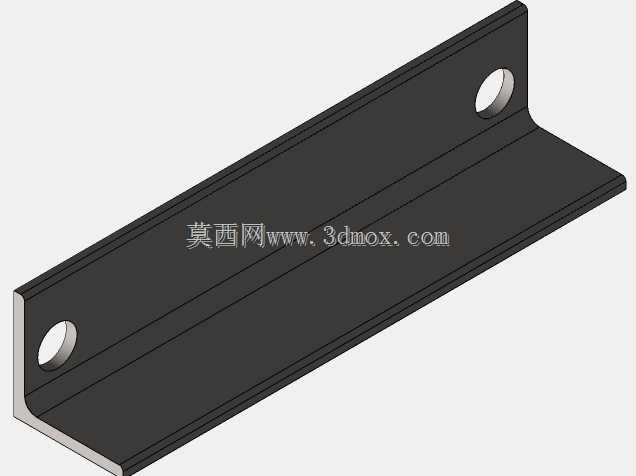

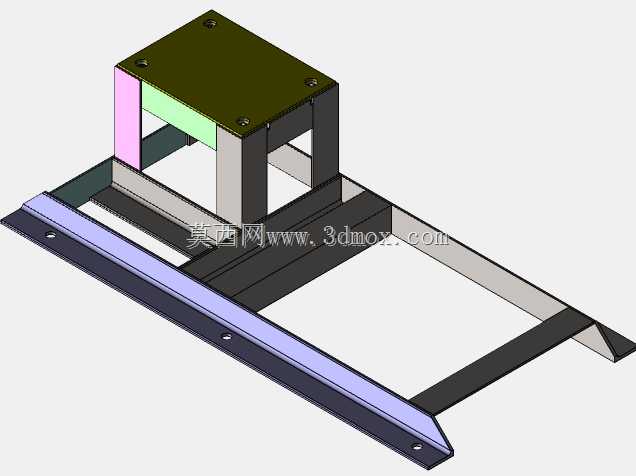

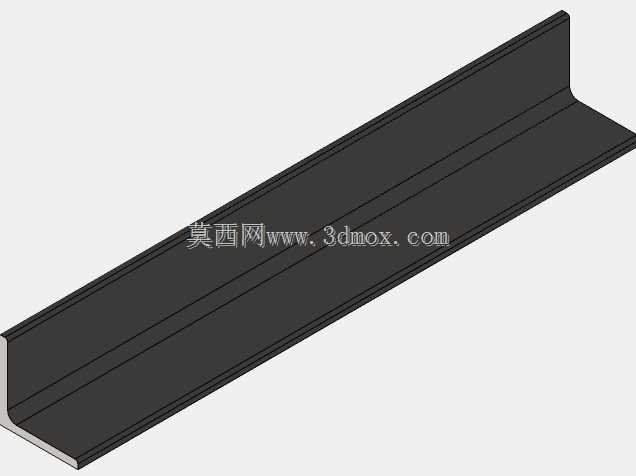

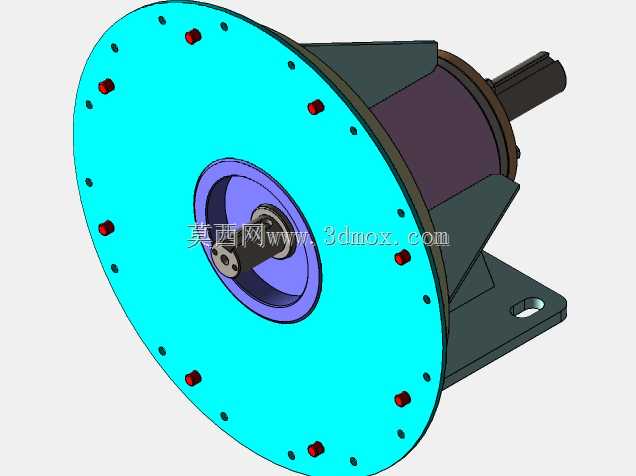

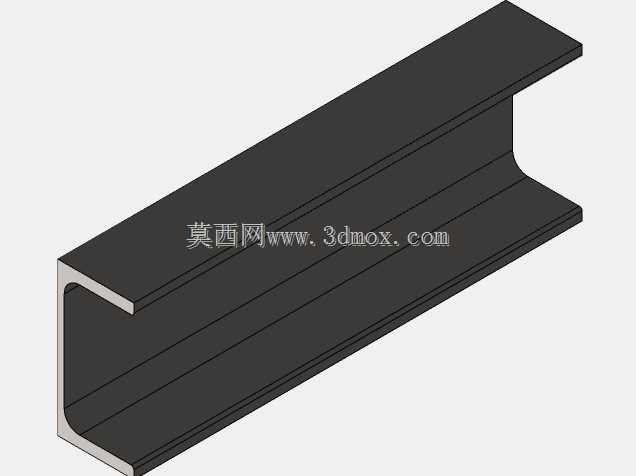

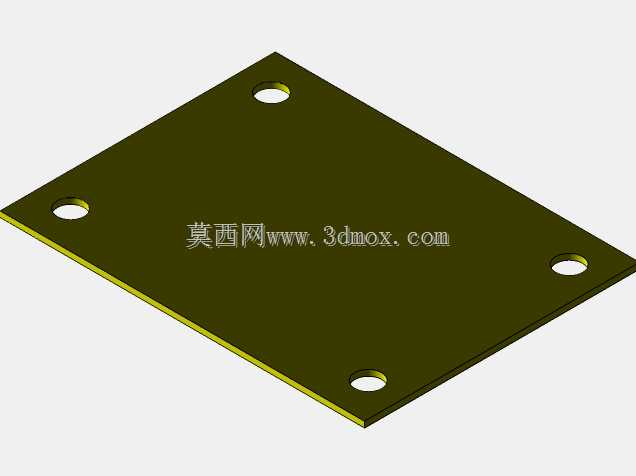

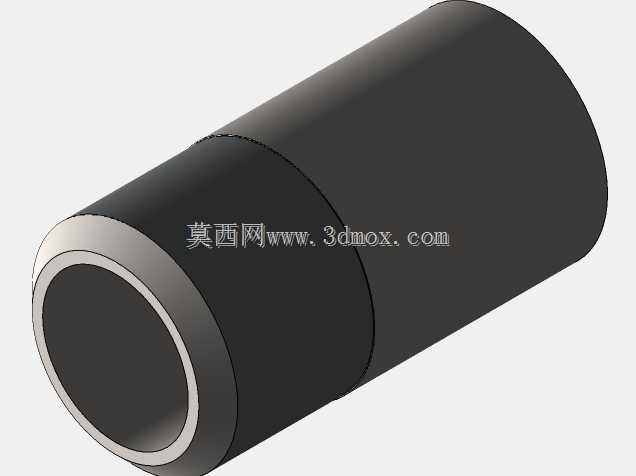

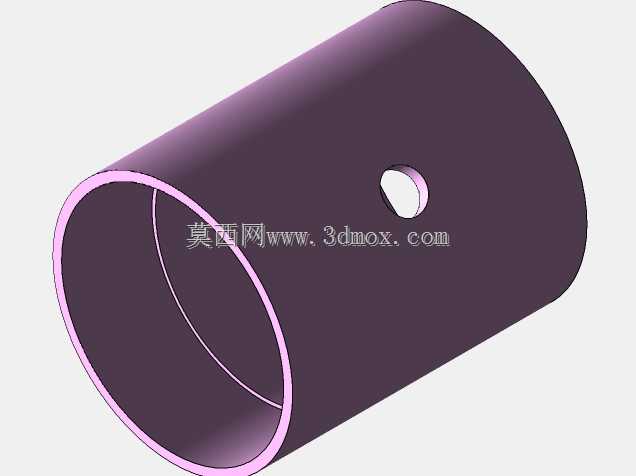

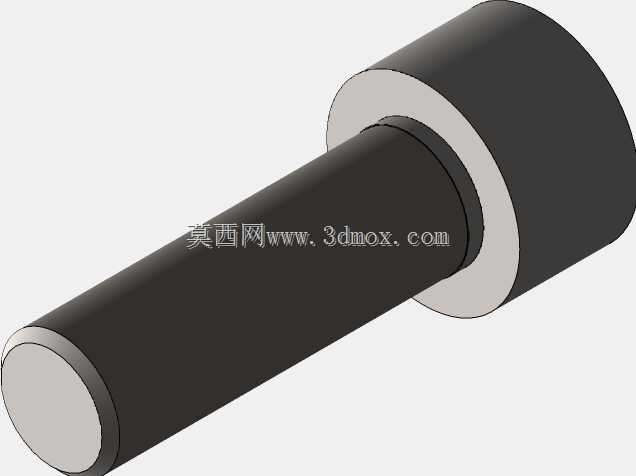

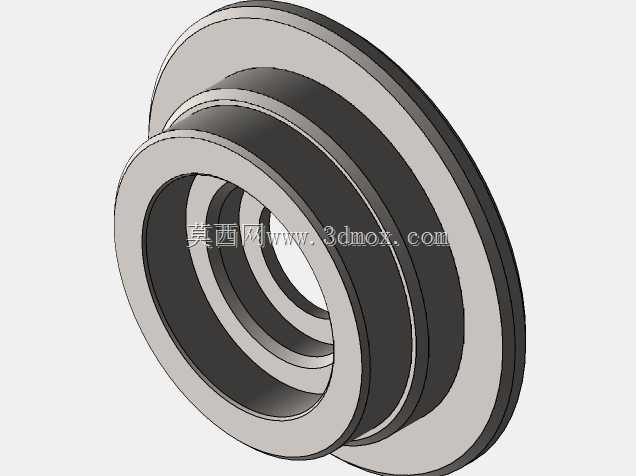

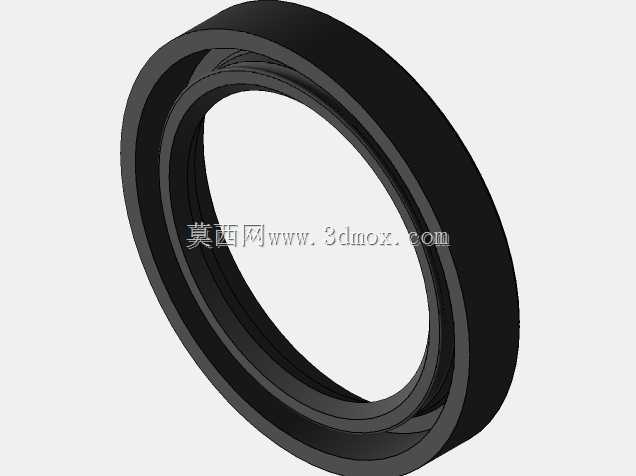

　　蜗壳靠近叶轮的一侧做了可拆卸的检修盖板设计，不需要拆解整个风机进出口管道，就能打开盖板清理叶轮内部附着的粉尘，尤其适合木工车间、粮食加工车间这类空气中含有颗粒物的使用场景，避免叶轮积灰失衡导致的振动超标问题。轴承座采用独立的油脂润滑结构，安装在蜗壳侧板的外侧，与流道完全隔离，不会出现输送介质中的粉尘进入轴承导致磨损失效的问题，轴承座的安装位置做了同轴度定位止口，装配时不需要反复调整就能保证叶轮轴的转动精度，降低装配难度。底架采用型钢焊接结构，底部预留了地脚螺栓安装孔，孔位间距按照常规工业风机的安装标准设置，可直接固定在混凝土基础或者钢架平台上，底架与电机、风机主机的连接面都做了安装凸台，保证安装平面的平面度，

　　避免强行拧紧螺栓导致的机壳变形问题。叶轮的平衡面按照动平衡等级G6.3的要求预留了去重位置，建模时在叶轮轮盘的外侧边缘留出去重槽结构，方便后期做动平衡校正时去除多余重量，不需要额外焊接平衡块，减少叶轮运行时的附加风阻。整机的外形尺寸控制紧凑，在保证风压参数的前提下尽可能缩小了横向占用空间，适合安装在空间受限的设备夹层或者设备旁侧，不需要预留过大的安装场地，出风口的朝向可以根据安装需求调整蜗壳的安装角度，适配不同方向的管道走向。
