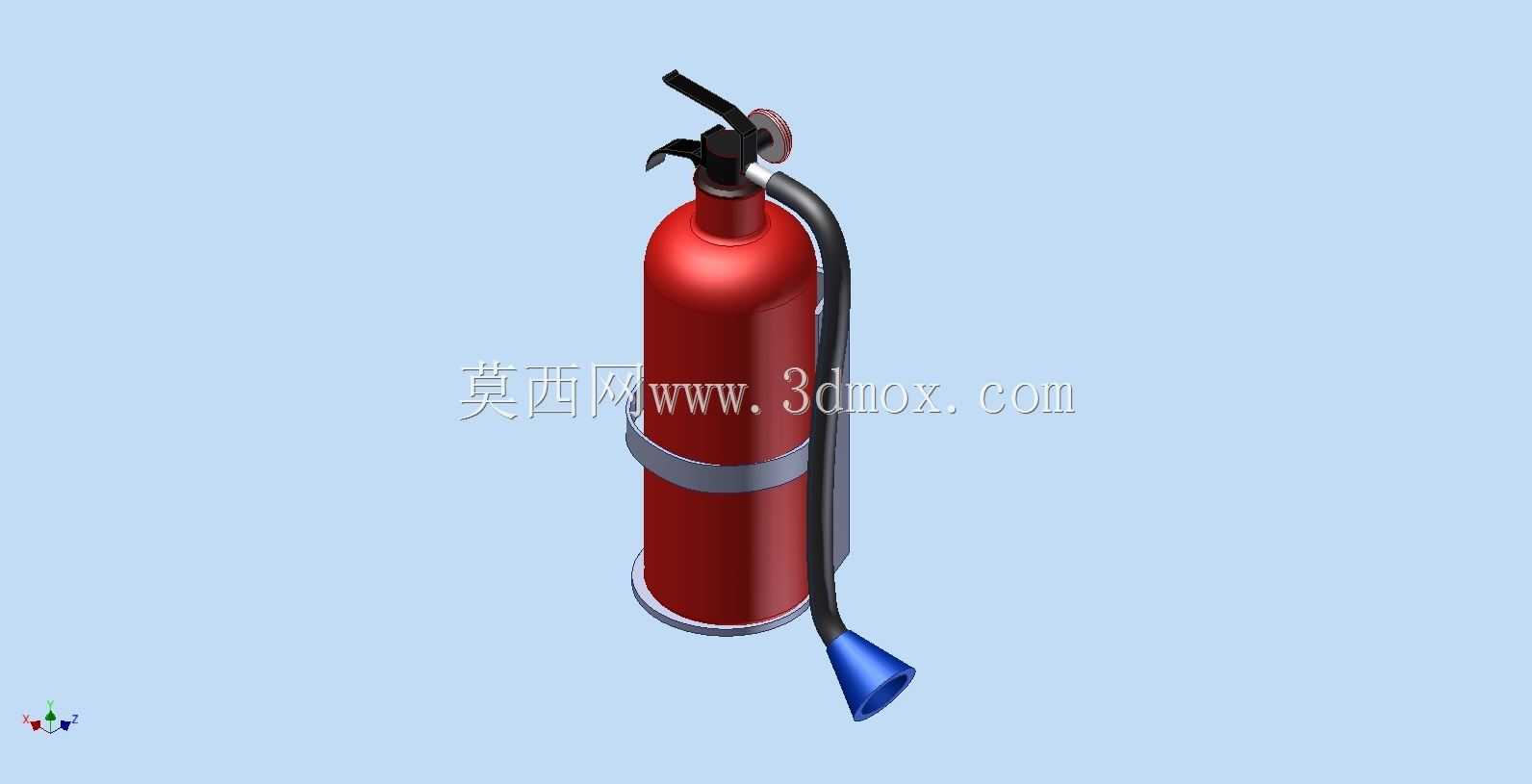

手提式干粉灭火器结构三维设计

　　这款手提式灭火设备的三维建模，完全围绕日常商用、民用场景的实际使用需求展开，在结构设计阶段就充分考虑了不同场景下的操作便利性与安装适配性。从实际应用场景来看，这类设备广泛部署在写字楼办公区域、商业综合体走道、工业厂房车间、居民住宅楼道、临街商铺内部等场所，是初期火情处置的核心便携设备，针对固体可燃物、可燃液体、带电设备初期起火都能实现快速压制，避免火情蔓延扩大。

　　从功能特性层面拆解，整套结构分为承压筒体、启闭阀组、喷射软管、喷口组件、固定绑带几个核心部分。承压筒体作为储存干粉灭火剂与驱动惰性气体的核心部件，设计时严格参照压力容器的壁厚规范，筒体采用直筒加圆弧封底的结构，上端通过卷边压合的方式与阀座密封连接，避免长期存放过程中出现驱动气体泄漏的问题。启闭阀组集成了压力显示表、保险销、压把启闭结构，其中压力显示表的表盘朝向特意设置为与喷射方向呈45度夹角，日常巡检时无需挪动设备就能直观读取内部压力数值，判断设备是否处于正常待用状态；保险销采用穿销式结构，搭配铅封部件，能避免非火情状态下的误触按压，触发时只需拔出保险销，压下握把就能打通内部灭火剂的输送通道。

　　喷射软管采用耐低温、耐老化的橡胶材质建模，长度适配成年人单手握持喷射时的操作半径，软管末端的锥形喷口设计经过流道优化，能让喷出的干粉灭火剂形成均匀的扇形覆盖面，提升灭火时的覆盖效率，避免灭火剂集中喷射造成的飞溅浪费。筒身中部的固定绑带采用金属箍加橡胶衬垫的结构，一方面能将喷射软管牢固固定在筒身侧面，避免搬运过程中软管晃动磕碰，另一方面橡胶衬垫能缓冲金属箍与筒体之间的摩擦，防止长期使用过程中筒体表面防腐涂层被磨损。

　　设计过程中特意对操作人机工程做了校核，筒体直径设置为适配成年人单手握持的尺寸，整体重心控制在筒体中下位置，提起时不会出现头重脚轻的晃动感，压把的按压力度设置在普通成年人单手就能轻松压下的区间，遇到紧急情况时无需额外学习就能快速操作。安装边界层面，这类手提式设备通常搭配壁挂式安装支架或者落地式灭火器箱使用，建模时预留的筒体直径、整体高度尺寸，完全适配市面上通用的2kg、4kg级干粉灭火器安装支架的固定尺寸，筒身底部的圆弧封底结构，既能保证直立放置时的稳定性，也能顺利卡入支架的固定卡扣，不会出现尺寸干涉。

　　在细节结构处理上，阀组部位的密封结构做了分层设计，阀体与筒体连接处、压把启闭阀芯处、压力检查表连接处都设置了对应的密封槽位，建模时还原了密封件的安装位置，能直观展示各密封点位的配合关系，方便后续做结构优化或者生产工艺拆解。喷口部位的锥形流道做了渐扩式设计，内部流道无直角转折，能减少干粉灭火剂喷射过程中的阻力，保证喷射距离达到规范要求的有效范围。筒身表面的防腐涂层区域也在模型中做了区分，筒体主体的红色涂层、阀组部位的黑色防腐处理、金属绑带的镀锌层都有明确的结构分层，方便后续做渲染展示或者生产工艺标注。

　　从结构设计的合理性角度，整套模型没有做多余的装饰性结构，所有部件都服务于实际使用功能：顶部的提把与压把采用一体化铸造成型的结构思路，既减少了装配零件数量，也提升了阀组部位的结构强度，长期反复启闭也不会出现结构断裂；筒体底部的圆弧封底做了加厚处理，日常放置时底部与地面的接触应力均匀分布，不会因为长期放置出现底部锈蚀或者变形的问题；喷射软管与阀体的连接部位设置了防脱卡扣结构，即使喷射过程中出现压力波动，软管也不会从阀体上脱落，保证使用过程中的可靠性。
