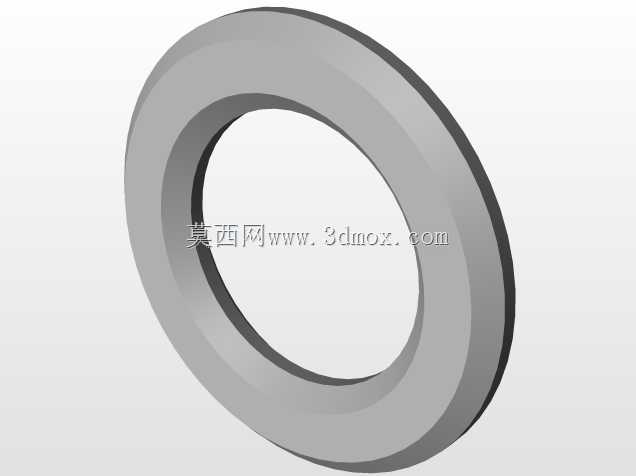

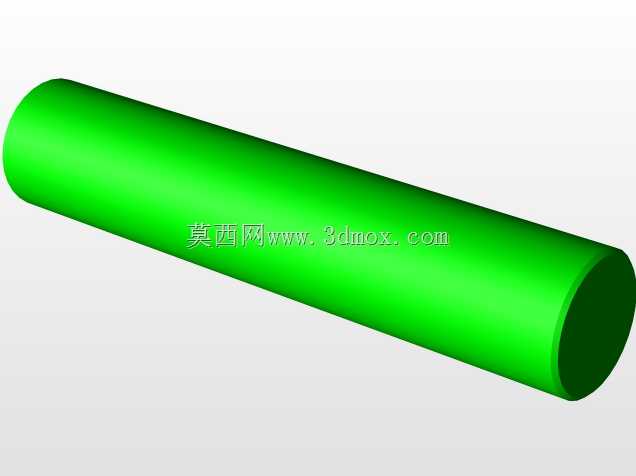

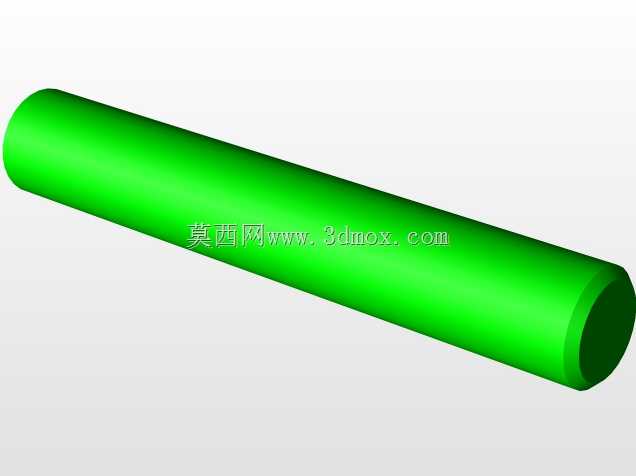

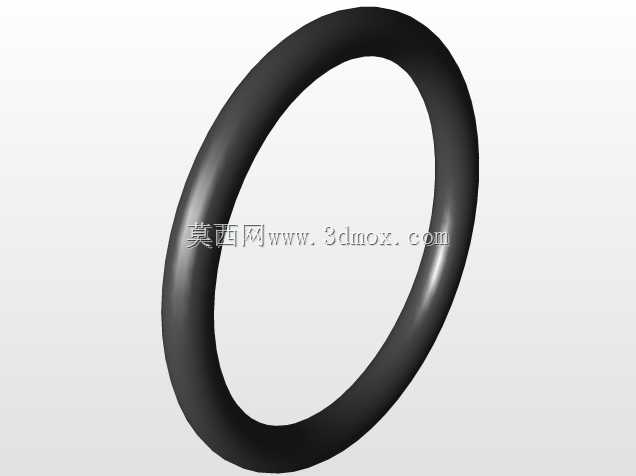

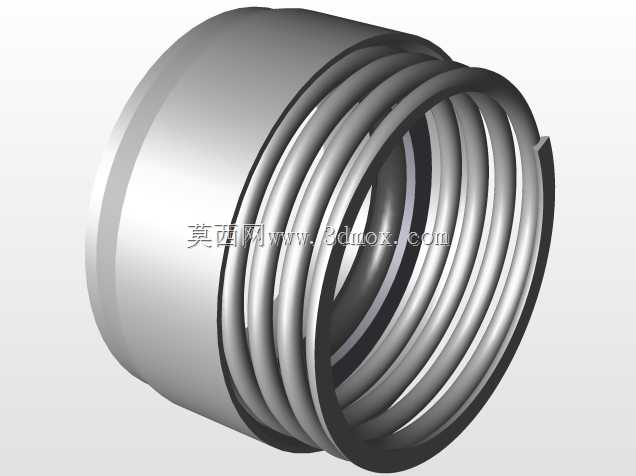

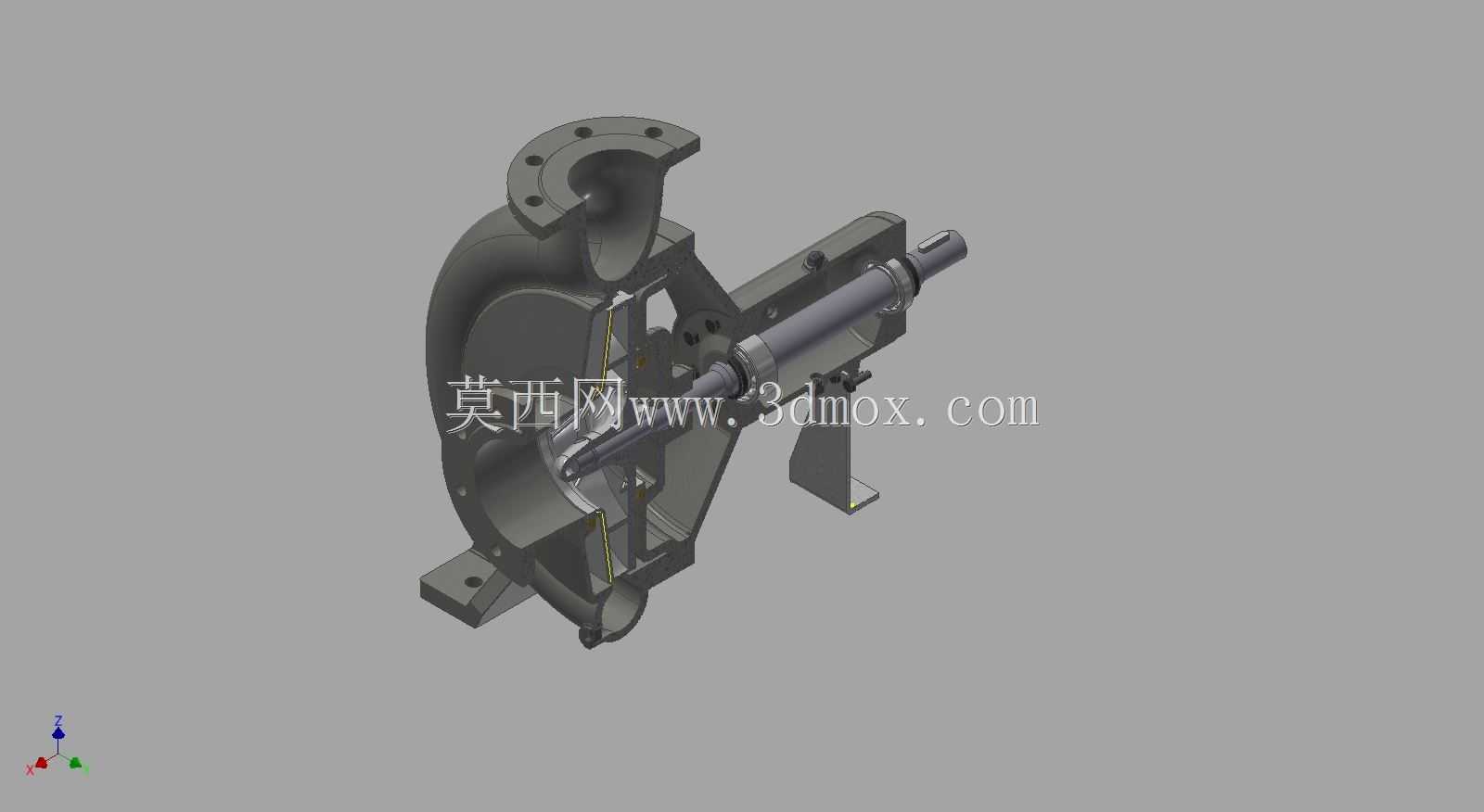

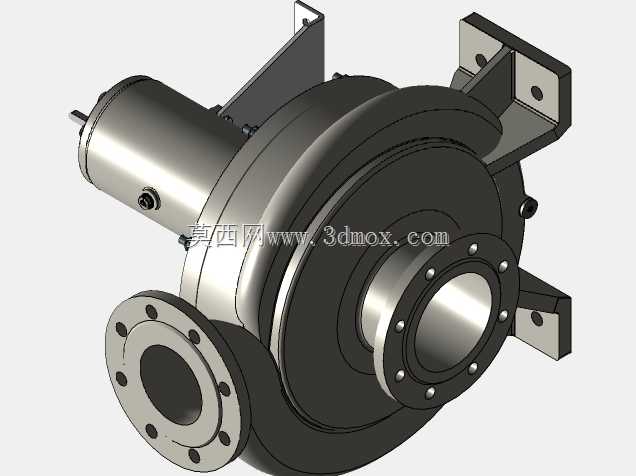

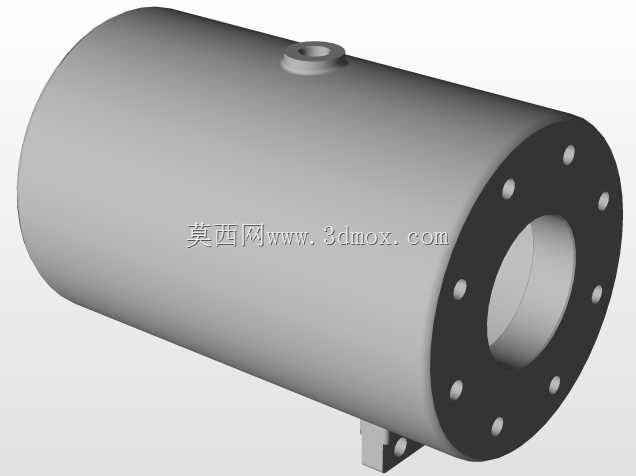

克里塞尔式液压管路连接锁紧螺母结构

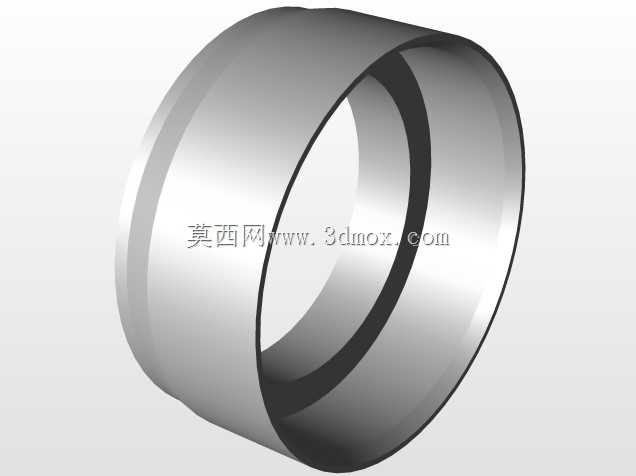

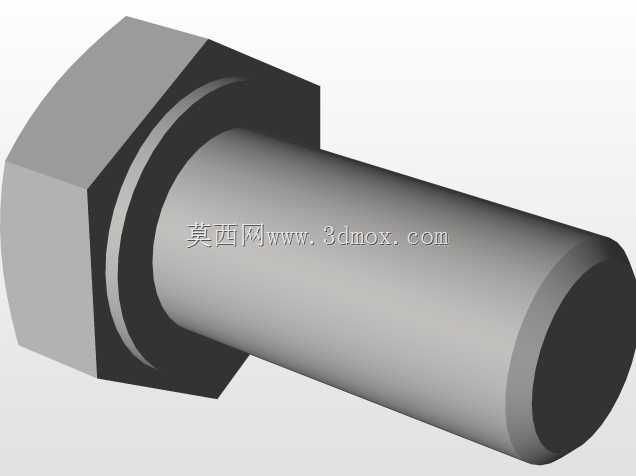

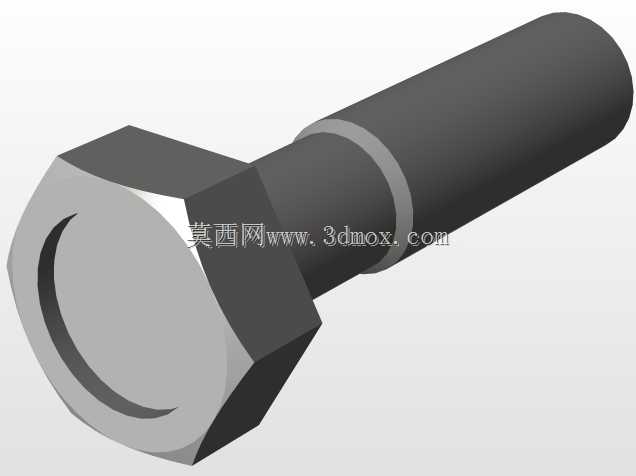

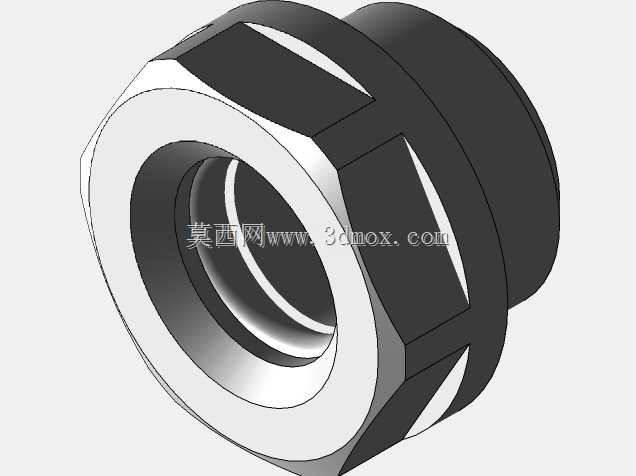

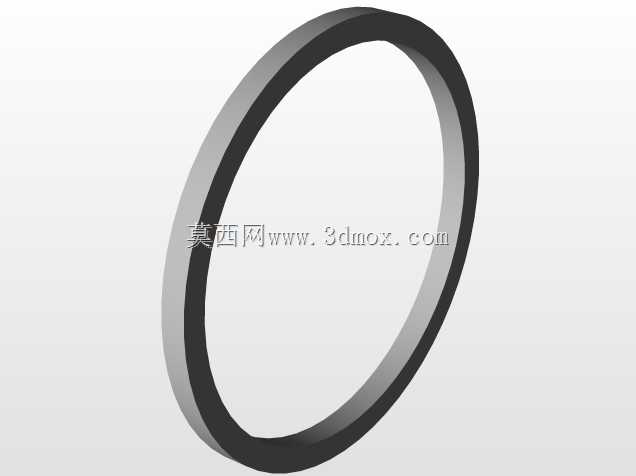

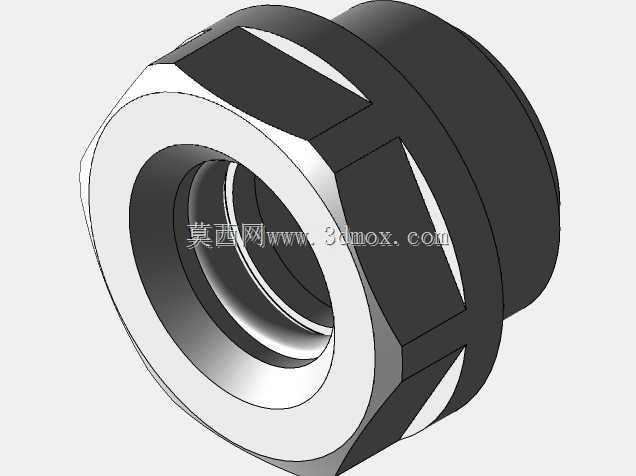

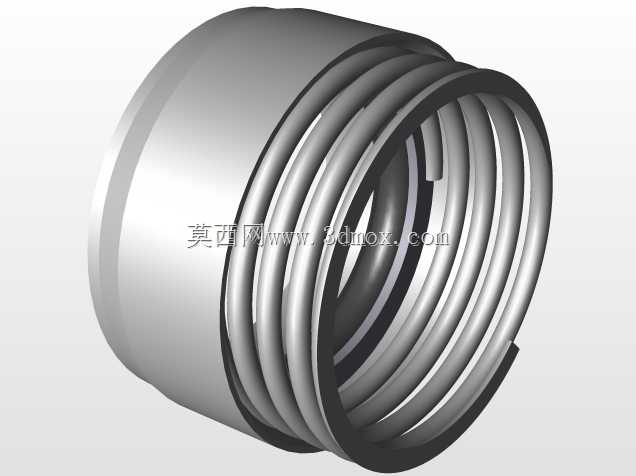

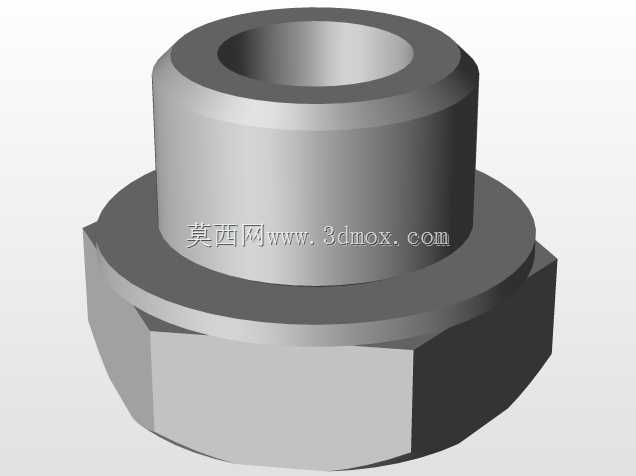

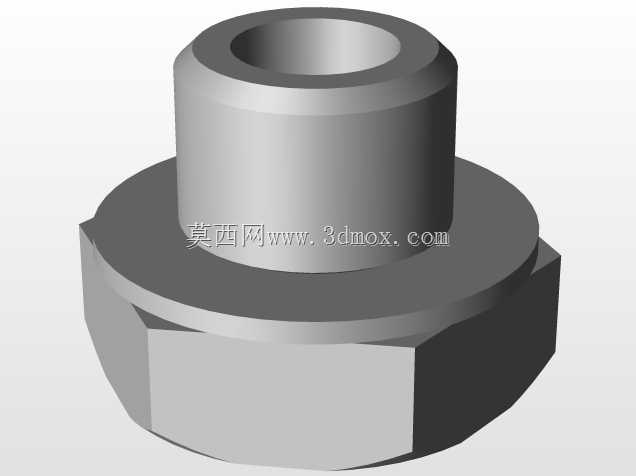

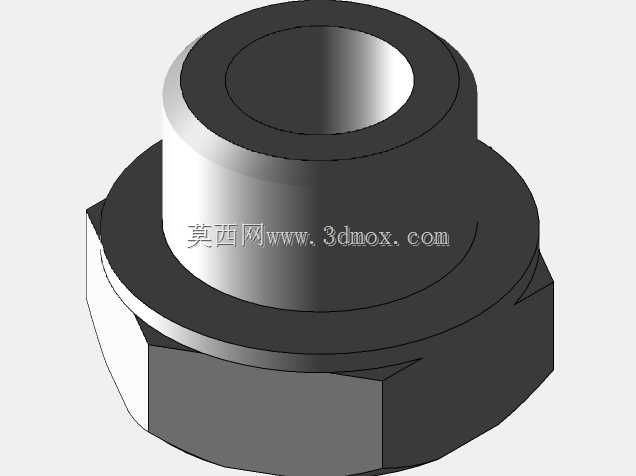

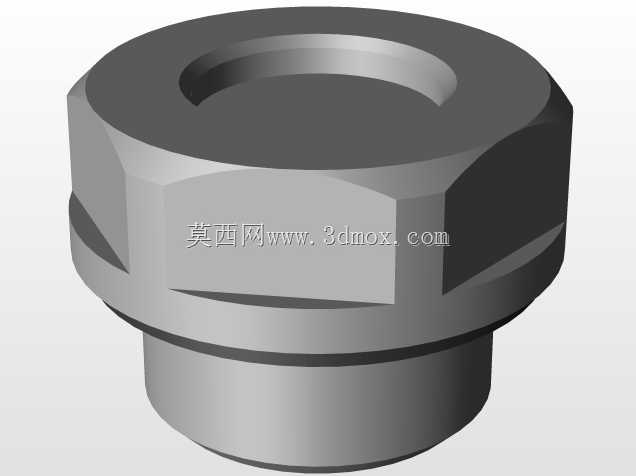

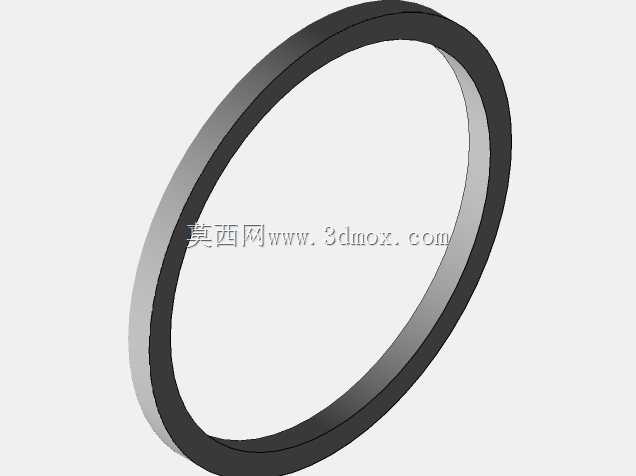

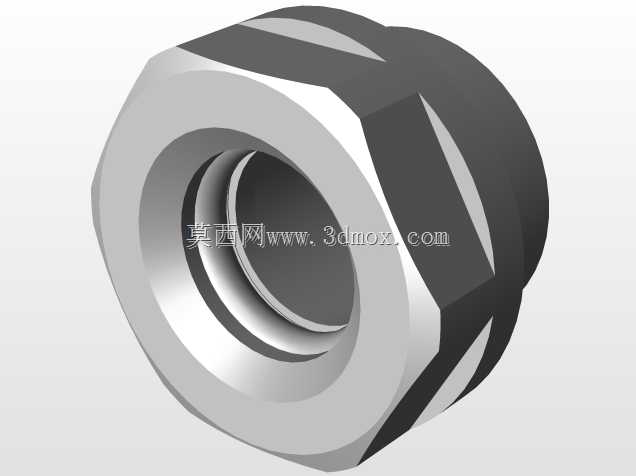

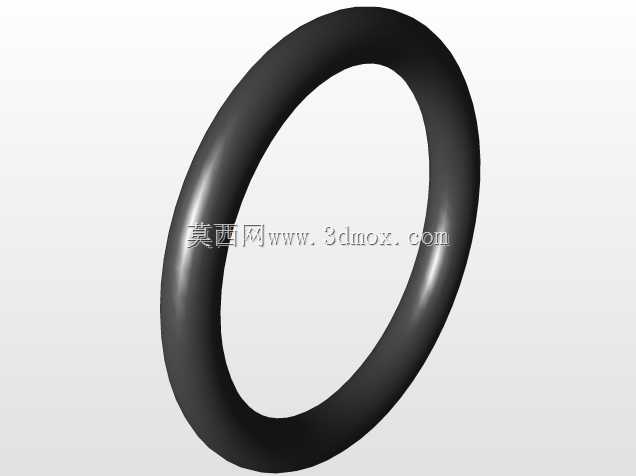

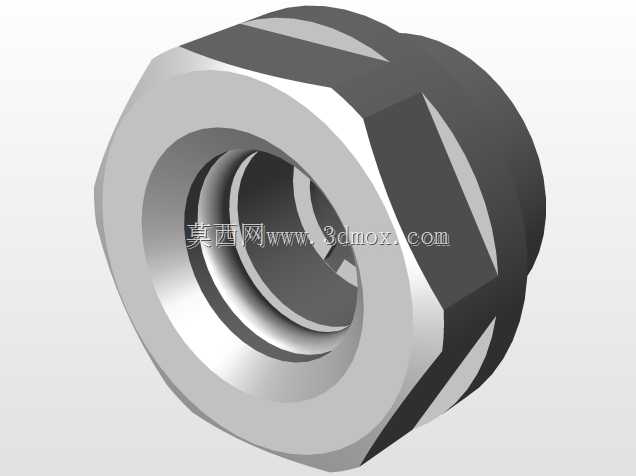

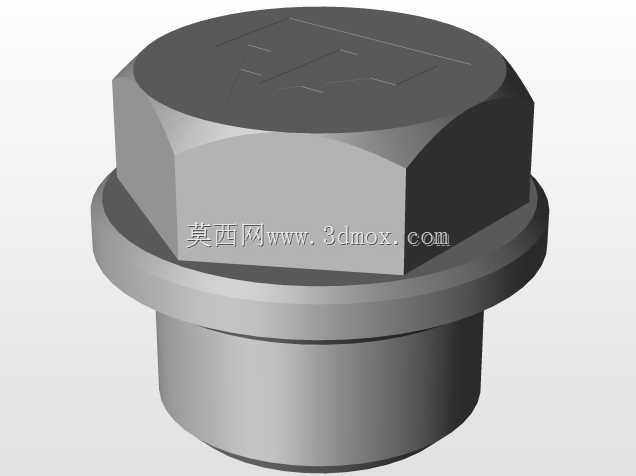

　　在流体输送管路系统尤其是中高压液压回路的装配场景中，这类带内锥面与外六角结构的锁紧连接件是保障管路密封可靠性、承受管路振动载荷的核心基础零件，日常在工程机械液压站、工业设备流体管路、机床润滑系统的装配环节都能见到这类零件的身影，它的核心作用是通过螺纹旋合的预紧力，将管路接头的密封锥面牢牢压合在对接端的密封面上，抵消管路运行过程中因介质脉动、设备振动带来的连接松脱风险，避免管路渗漏问题出现。从结构设计逻辑来看，这个零件采用了三段式的外形布局，下部是标准对边宽度的六角夹持段，完全适配常规开口扳手、套筒扳手的夹持尺寸，装配时可以提供足够的扭矩承载面，不会因为扳手夹持打滑损伤零件表面；中间段是直径略大于六角外接圆的圆柱定位段，

　　安装时可以嵌入安装面板的对应定位孔内，限制连接件安装后的径向窜动，保证对接管路的同轴度；上部是带内倒角的承口段，内孔加工有与对接接头匹配的锥面密封结构，不需要额外加装密封垫片就能依靠金属面的压合实现硬密封，适合在高温、高压或者有腐蚀性介质的管路环境中使用，避免橡胶密封件老化带来的密封失效问题。在实际安装边界的设计考量上，这类零件的六角对边尺寸、内孔通径、螺纹规格都遵循通用液压管路件的尺寸匹配规范，设计时需要保证六角段的高度足够承受额定装配扭矩，不会因为扭矩过大导致六角棱边变形；中间定位段的外径公差控制在h7级别，和安装孔的间隙配合量控制在0.1mm以内，既保证安装时可以顺利嵌入定位孔，又不会因为间隙过大导致管路对接后出现偏斜；

　　上部承口的内锥面角度和对接接头的外锥面角度保持一致，锥面的表面粗糙度控制在Ra1.6以内，保证压合后密封面可以完全贴合，没有微观缝隙导致介质渗漏。从实际使用的工况适配性来说，这类锁紧连接件不需要复杂的安装工具，普通维修人员使用常规扳手就能完成装配和拆卸，后期管路维护时拆装效率高，零件本身采用金属切削加工成型，整体结构强度高，在额定的工作压力范围内不会出现螺纹滑牙、本体开裂的问题，同时六角段的下方设计有平整的承压端面，安装时可以在端面和安装面板之间加装薄型止退垫圈，进一步提升长期振动工况下的防松性能，避免设备长期运行后连接件出现松动移位。在三维建模过程中，这类零件的建模重点在于几个关键配合尺寸的参数化关联：内孔锥面的角度、

　　螺纹的公称直径与螺距、六角段的对边尺寸与对角尺寸、各段的轴向长度都需要设置为可调整的参数，方便在不同通径、不同压力等级的管路设计中直接修改参数生成对应规格的零件模型，不需要重复绘制基础结构；同时建模时需要注意六角段和圆柱段之间的过渡圆角设计，避免尖角位置出现应力集中，在承受较大预紧力的时候出现应力开裂的问题，内孔的端口位置需要加工微小的倒角，去除加工毛刺，避免安装时毛刺脱落进入管路系统，造成下游阀件、泵体的卡滞故障。这类零件虽然属于管路系统中的小型基础件，但它的尺寸精度、形位公差直接影响整个管路系统的密封可靠性，在结构设计时不能因为零件尺寸小就忽略细节设计，比如六角端面和内孔轴线的垂直度需要控制在0.05mm以内，否则旋紧后会出现密封面偏压，局部压合不紧密导致渗漏；内锥面和螺纹的同轴度同样需要严格控制，保证接头旋入后锥面可以均匀压合，不会出现单侧受力的情况。在设备选型匹配时，只需要根据管路的通径、工作压力、对接接头的锥面角度选择对应规格的该类锁紧件，就可以快速完成管路的连接装配，不需要额外加工定制适配的连接件，大幅缩短设备管路装配的周期，降低非标零件的加工成本。
