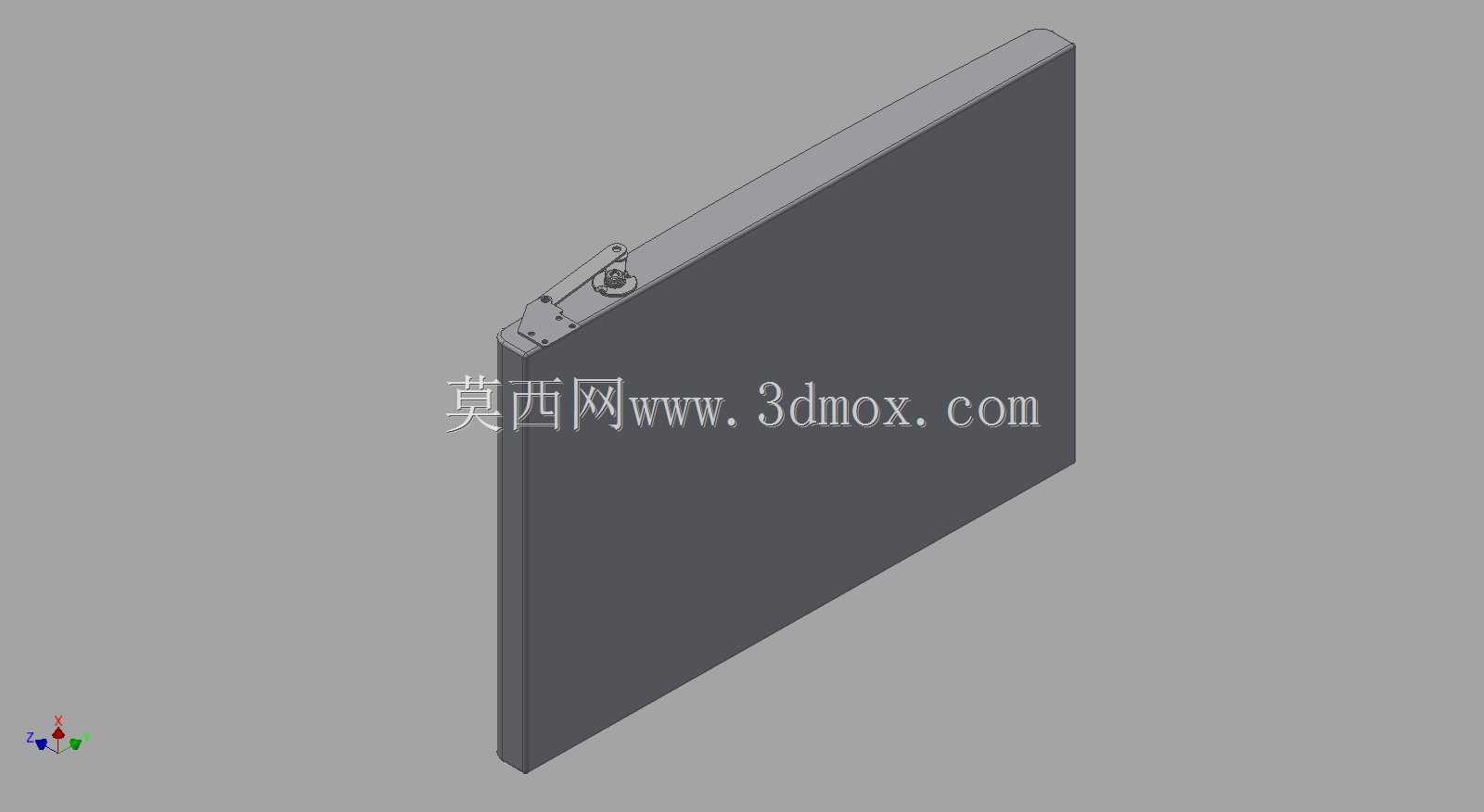

带弹簧复位结构的旋转冰箱门铰链组件

　　在家用制冷设备的结构设计环节，门体铰链是直接影响用户使用体验、整机密封性能与长期使用寿命的核心功能部件，这款带弹簧结构的旋转式冰箱门铰链，主要适配嵌入式、独立式冷藏冷冻箱的门体装配场景，解决常规平开门铰链开合阻尼不均、关门不到位导致冷量泄漏、长期使用铰链轴磨损松旷的常见工程问题。从实际装配边界来看，该铰链组件的固定端适配冰箱箱体侧预装的钣金安装位，预留的三个沉头安装孔位匹配常规M4规格的自攻螺钉安装尺寸，活动端与冰箱门体的预埋安装槽完全契合，整体铰链座的厚度控制在12mm以内，不会在门体与箱体的配合缝隙处产生外凸，能够保证冰箱外观面的齐平度要求，适配的门体厚度范围在45mm到65mm之间，覆盖目前主流家用冷藏、

　　冷冻设备的门体发泡层厚度规格。设计过程中重点考量了铰链的旋转受力特性，整套旋转副采用销轴与含油衬套配合的结构，避免金属件直接摩擦产生的异响与磨损，衬套的选用充分考虑了冰箱使用环境的温变特性，在-30℃到60℃的温区间内不会出现材料脆化、收缩量超差导致的旋转卡滞问题。配套的弹簧部件经过扭矩匹配计算，在门体开启角度小于15°时能够提供足够的复位拉力，带动门体自动完成闭合动作，避免用户未关严门导致的冷量流失；当门体开启角度在15°到110°的常用开合区间内，弹簧扭矩随开启角度线性变化，提供适中的阻尼手感，不会出现开门费力、关门撞框的问题；当开启角度超过110°时，弹簧扭矩进入平缓区间，门体可以稳定保持在全开位置，方便用户存取箱内食材、

　　清洁箱体内部，不会出现门体自动回弹磕碰用户手臂的情况。从结构可靠性角度出发，铰链的旋转限位结构集成在固定座与活动臂的配合面上，不需要额外加装外置限位块，减少了装配零件数量，同时限位接触面做了局部加厚处理，能够承受门体反复开合带来的冲击载荷，按照家用冰箱日均开合15次的使用频率计算，该结构的疲劳寿命可以满足10年以上的使用要求。整套组件的弹簧采用异形扭簧设计，安装位完全隐藏在铰链座的内部空腔中，不会外露夹手，也避免了厨房环境中的油烟、水汽附着在弹簧表面导致锈蚀失效的问题，铰链座的外露面做了哑光喷塑处理，与冰箱常见的金属、玻璃门体外饰面质感匹配，不会出现外观违和的问题。在实际选型适配过程中，设计人员可以直接参考该结构的安装孔位尺寸、

　　旋转扭矩曲线调整对应参数，不需要从零开始进行铰链的受力验算与结构迭代，能够大幅缩短制冷设备门体系统的开发周期，同时该结构的受力逻辑也可以平移应用到消毒柜、嵌入式蒸烤箱等同类平开门式家电产品的门铰链设计中，只需要根据门体重量调整弹簧线径、销轴直径即可完成适配。需要注意的是，装配过程中要保证铰链固定端与活动端的安装面平面度公差控制在0.2mm以内，避免安装错位导致旋转过程中出现额外的附加载荷，加速衬套与销轴的磨损，预装时要在销轴与衬套的配合面涂抹少量低温润滑脂，进一步降低摩擦阻力，提升开合手感的顺滑度。
