阻尼式自动闭合工业设备铰链结构

　　这款自动关闭铰链的结构设计，核心围绕需要实现开合后自动复位的工业连接场景展开，在各类小型设备舱门、防护盖板、通讯设备检修门的铰接位置都能适配。不同于普通无阻尼的合页结构，这款铰链在铰接转轴位置集成了阻尼复位组件，开合过程中能提供稳定的阻尼力矩，避免门体关闭时产生刚性撞击，同时在开合到任意角度时都能提供合适的保持力，不会出现门体随意晃动滑落的问题。

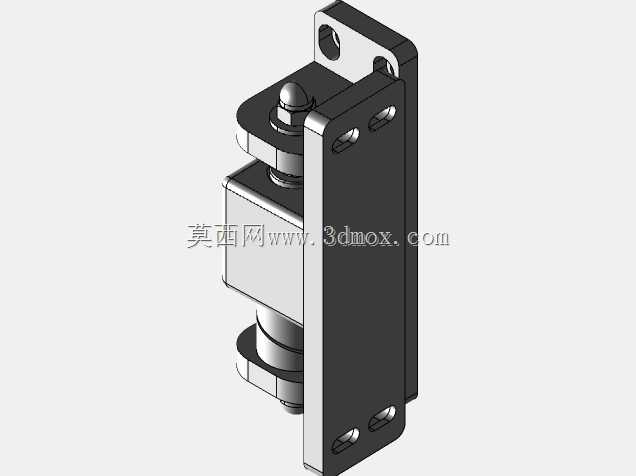

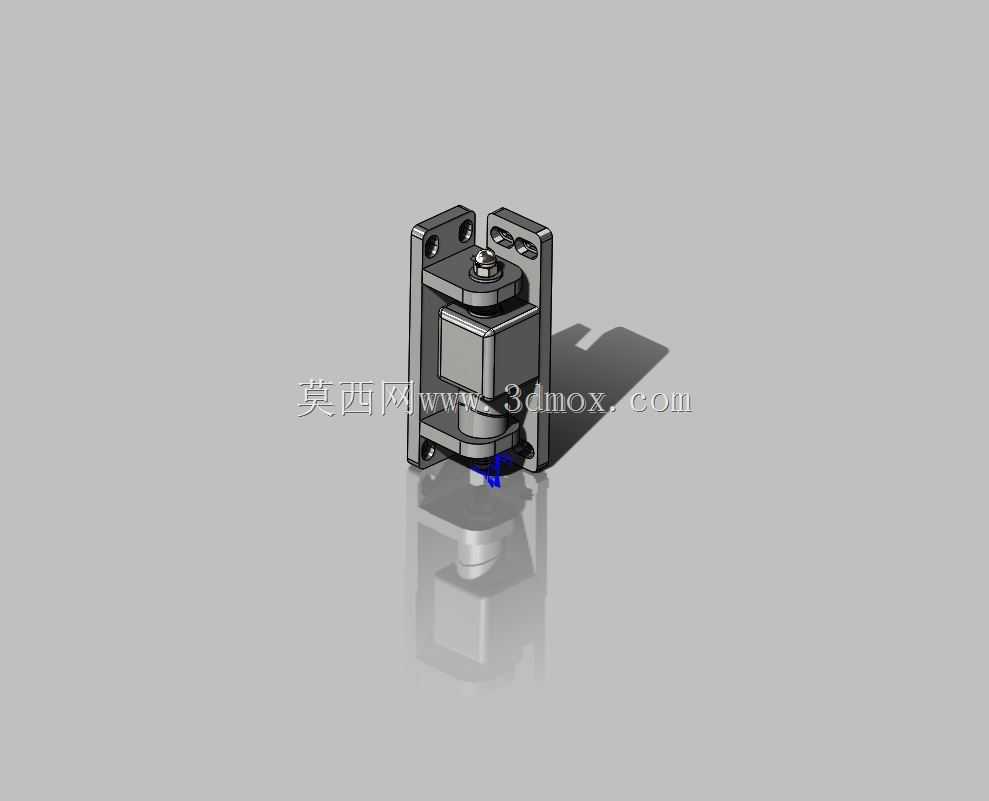

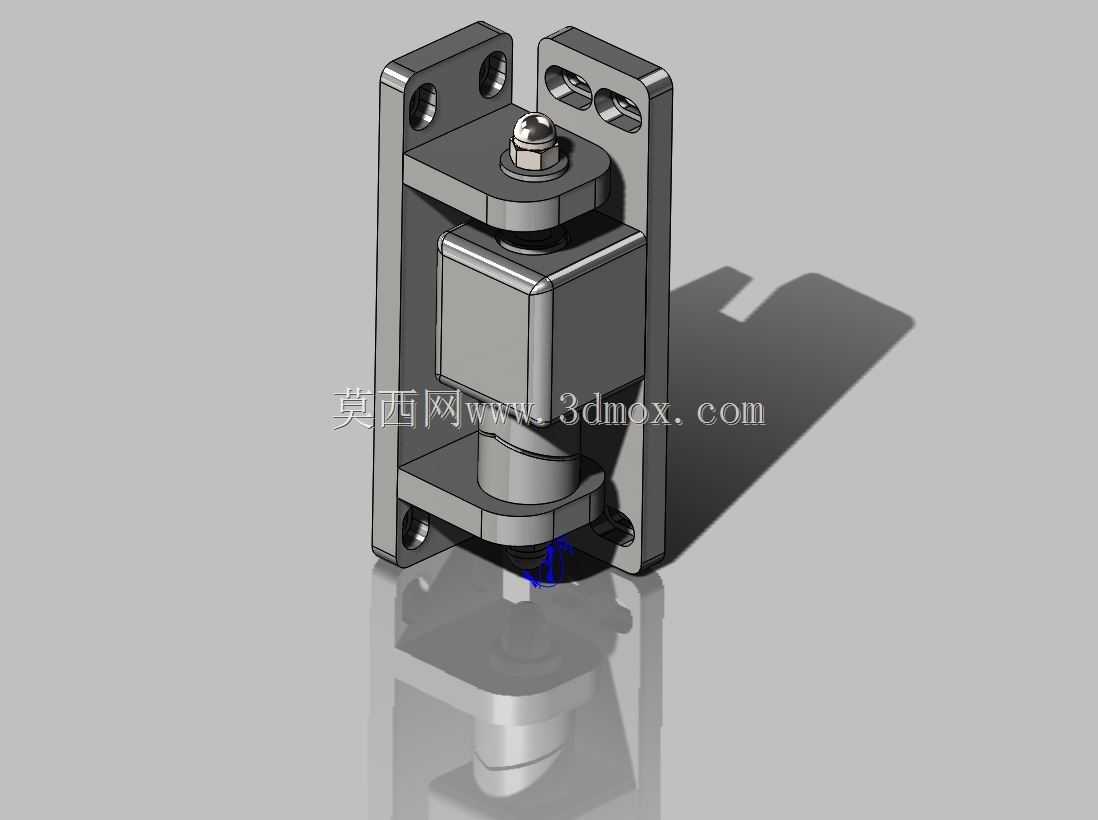

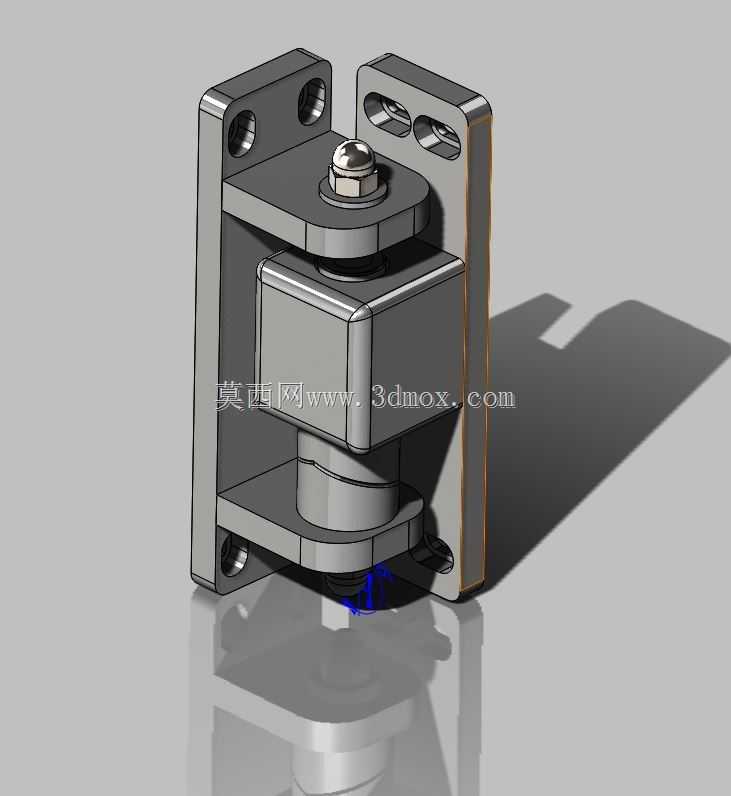

　　从结构布局来看，整个铰链采用双侧安装板加中间转轴模块的分体式设计，两侧安装板都预留了沉头安装孔位，安装时可以直接通过螺栓将两侧板分别固定在门框和门体对应位置，不需要额外加工复杂的安装槽，适配常规的平板安装面。中间的转轴模块采用叠层式结构设计，顶部的锁紧螺母可以调整转轴的预紧压力，以此适配不同重量门体的复位力矩需求，当门体重量偏大时，可以适当拧紧顶部螺母增大阻尼件的压缩量，提升复位扭矩；门体重量较小时则适当放松螺母，避免复位力矩过大导致关门冲击力超标。

　　设计过程中重点考虑了安装边界的适配性，整体铰链的厚度控制在紧凑范围内，安装后突出安装面的尺寸较小，不会占用过多的设备外部空间，同时两侧安装板的孔位间距采用通用的五金件安装尺寸，能够替换市面上同规格的普通合页，不需要对原有设备的安装孔位进行二次修改，降低了设备改造成本。转轴部分的转动副采用耐磨金属材质配合阻尼缓冲件，长期往复开合过程中不会出现明显的磨损间隙，能够保证长期使用后复位精度依然稳定，不会出现门体下垂、错位的问题。

　　在实际应用场景中，这类铰链常被用在户外通讯设备的机柜检修门、小型工业设备的防护盖板、自动化设备的安全防护门位置，这些场景往往要求门体在人员操作完成后能够自动闭合，避免门体长期敞开导致设备内部进灰、进水，或者安全防护失效引发安全隐患。不同于外露式的弹簧合页，这款铰链的复位阻尼组件全部集成在主体结构内部，外部没有突出的弹簧零件，外观更加规整，同时也避免了外部弹簧积灰、卡滞、锈蚀的问题，能够在多粉尘、有一定湿度的工业环境下稳定工作。

　　从建模细节来看，整个结构的装配关系清晰，各个零件之间的配合间隙都按照实际机加工公差进行设定，安装板的沉头孔深度适配常规的内六角螺栓尺寸，转轴位置的叠层垫片之间预留了合适的转动间隙，既不会因为间隙过大导致转动晃动，也不会因为间隙过小出现转动卡滞的问题。底部的阻尼件与转轴之间采用过盈配合的装配方式，保证转动过程中阻尼件能够提供稳定的摩擦阻力，实现平缓的自动闭合效果，闭合末端不会出现明显的撞击声响，能够有效降低设备使用过程中的噪音问题。

　　在选型适配时，需要重点核对安装面的平面度，若安装面存在明显的凹凸变形，会导致两侧安装板固定后出现错位，额外增大转轴的径向负载，长期使用会加速转轴磨损，降低铰链的使用寿命。同时需要根据门体的重量和重心位置调整顶部螺母的预紧度，保证门体开合到任意小于90度的位置时，都能依靠复位力矩缓慢自动闭合，不会出现悬停或者快速撞击的情况。整个铰链的所有外露金属件都做了防锈处理，能够适应常规的工业环境使用需求，不需要额外做表面防护处理。
