空调系统用90度弯式冷凝水排水接头

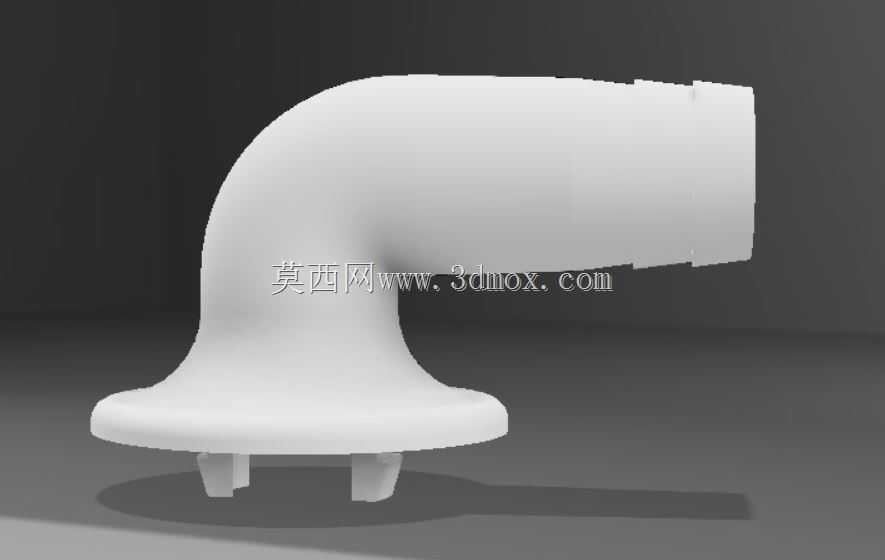

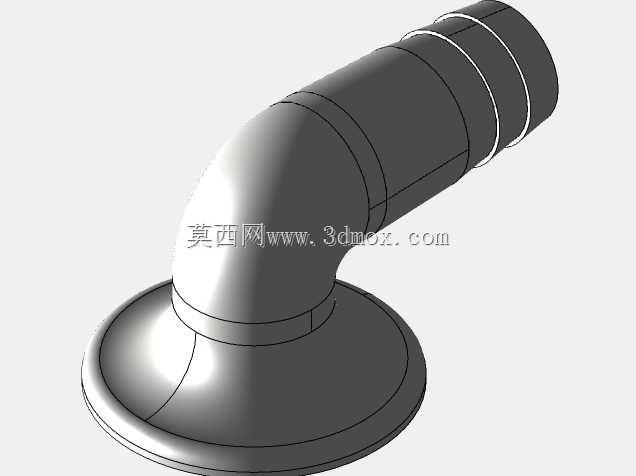

　　在暖通空调、小型制冷机组的冷凝水排放管路设计中，这类90度弯式排水接头是极易被忽略却直接影响系统运行可靠性的小部件，很多现场运维出现的冷凝水溢漏、泡坏吊顶或设备电控板的故障，追根溯源都是排水接头的选型、安装匹配度不足导致的。从结构设计来看，该接头采用一体成型的90度弯转结构，一端为带法兰边的安装基座，基座下方设置两个对称的卡扣式定位柱，另一端为标准的软管插接直段，整体采用耐水、耐候的工程塑料材质，适配常规的冷凝水排水软管内径，无需额外粘接即可实现可靠插接。

　　实际应用场景中，这类接头主要安装在空调室内机接水盘的最低排水位、或者新风除湿机组的冷凝水集水槽出口位置，作用是将接水盘内汇集的冷凝水顺畅导向垂直或水平布置的排水软管，避免排水管路与接水盘出口形成直角死折，造成排水阻力过大引发的积水溢漏。设计阶段首先要考虑的是安装边界的匹配性：基座法兰边的直径需要完全覆盖接水盘的排水安装孔，法兰与接水盘接触面可加装薄橡胶密封垫，避免接缝处渗水；下方的两个定位卡扣柱间距要与接水盘预设的安装卡位完全对齐，安装时直接将卡扣对准卡位压入即可完成固定，无需额外打螺丝或者粘接，大幅提升现场装配效率，也避免了螺丝锈蚀导致的后期拆卸维护困难。

　　弯管段的曲率设计是整个接头的核心，曲率半径过小会导致排水流道变窄，冷凝水中携带的少量灰尘、积尘絮状物容易在弯角处堆积，长期使用后造成管路堵塞；曲率半径过大则会增加接头的整体安装占用空间，在空调室内机本就紧凑的内部腔体中容易和其他部件比如蒸发器翅片、风机蜗壳产生干涉。该接头的弯管曲率经过优化，既保证了流道的顺畅性，水流经过弯角时不会产生明显的紊流和压损，又控制了整体的外轮廓尺寸，适配绝大多数壁挂式、柜式家用空调以及小型商用风管机的内部安装空间。

　　插接直段的设计也做了针对性优化，直段外壁设置了一圈微小的倒刺结构，当排水软管套入直段后，倒刺会嵌入软管内壁，配合常规的喉箍或者扎带固定，可有效避免设备运行过程中因为震动、管路拉扯导致的软管脱落问题；直段的长度控制在合理范围，既保证足够的插接接触长度实现密封，又不会因为过长导致软管弯折时贴住管壁影响排水。基座与弯管的过渡位置做了大圆角顺滑处理，避免了直角结构带来的应力集中，在低温高湿的使用环境下，不会因为长期受力出现开裂问题。

　　现场安装时需要注意，该接头安装完成后要保证插接端的朝向有不小于5度的向下倾斜坡度，绝对不能出现向上翘起的情况，否则会在弯管位置形成水封，导致冷凝水无法顺利排出；两个卡扣柱压入卡位后要轻轻晃动确认卡接到位，避免长期使用后因为温度变化导致塑料件轻微形变出现松脱。在三维建模阶段，这类小部件的建模精度直接影响后续整机的装配干涉检查，建模时需要重点保证卡扣柱的中心距、法兰边的厚度、插接段的外径公差、弯管段的内孔通径这些关键尺寸的准确性，尤其是内孔的建模不能出现壁厚不均的情况，否则开模生产时会出现缩痕、翘曲等缺陷，直接影响零件的装配密封性和结构强度。很多新手建模时容易忽略卡扣的导入斜角设计，实际上卡扣柱的端部需要做15度的导入斜角，才能保证现场安装时可以顺畅压入卡位，不需要额外施加过大的按压力，避免安装时把接水盘的塑料卡位压断。
