带安装底座快拆式压紧角锁结构

　　这款压紧角锁结构，最初是针对小型通讯设备舱门、户外机柜侧开检修板的快速锁紧需求做的结构设计，日常在户外通讯基站的设备箱、小型便携检测设备的翻盖、工业控制柜的边角检修位都能见到这类结构的应用，相比常规的平面锁或者搭扣锁，它的安装位选在板材拼接的直角位置，不会占用面板正面的操作空间，也不会因为面板上的开孔破坏整面的防护密封性能。

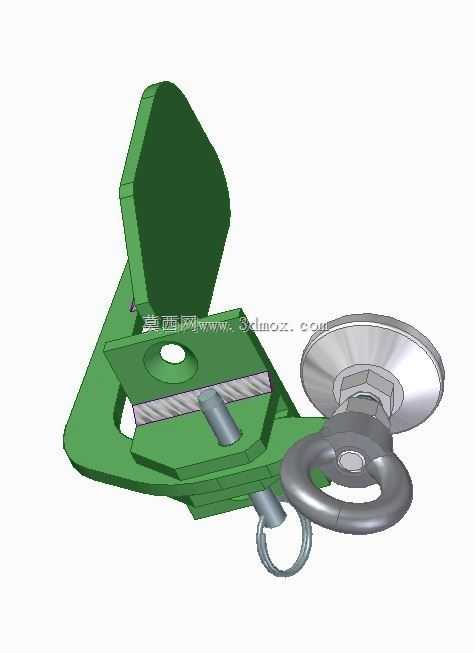

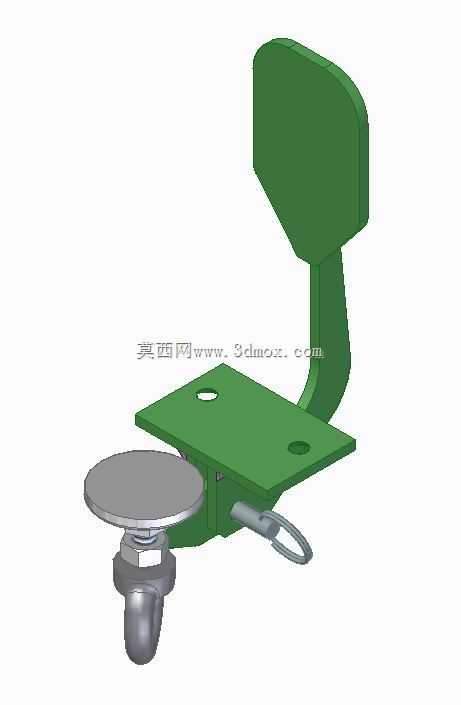

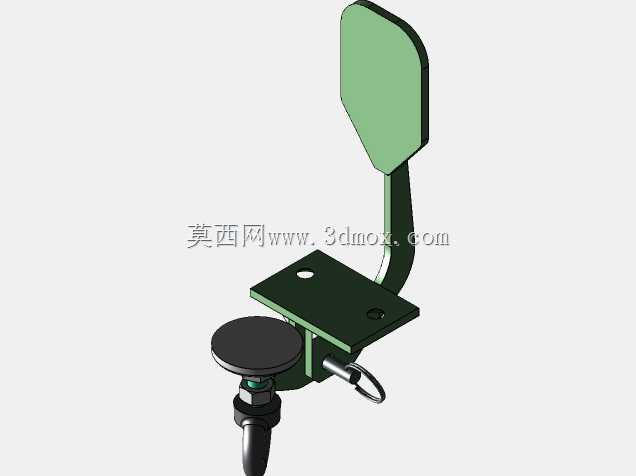

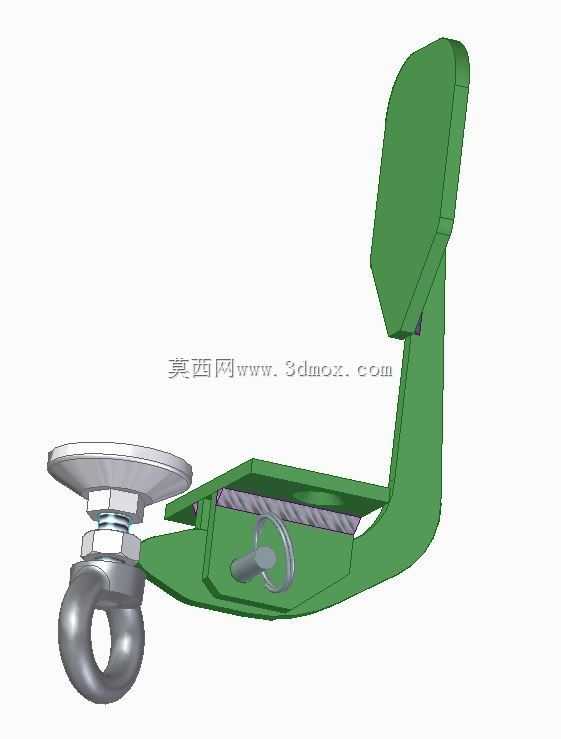

　　从实际使用的功能逻辑来看，这套结构整合了压紧锁定、快拆解锁、安装定位三个核心功能，绿色的冲压成型底座是整个结构的承载主体，底座上预留的两个沉头安装孔，分别对应直角拼接的两块板材的安装面，安装时不需要在板材上做复杂的沉台或者避让槽，只需要按照孔位打对应的通孔，用标准内六角螺丝就能完成底座的固定，底座延伸出的立式支撑臂做了圆弧过渡处理，既避免了应力集中导致的支撑臂断裂，也能在操作的时候不会刮伤操作人员的手部。支撑臂顶端的弧形挡片是锁止状态的受力限位结构，当锁头处于压紧位置时，挡片刚好贴合被压紧板材的内侧立面，抵消锁头压紧时产生的反向力矩，避免底座因为长期受力出现变形翘边。

　　底部的金属压紧组件是实现锁紧功能的核心，圆形的压盘表面做了平整的磨削处理，压合时和被固定板材的接触面积足够大，不会因为局部压强过大在薄板表面留下压痕，压盘和下方的调节螺杆是分体式结构，中间加装了止推垫片，旋转调节螺母的时候压盘不会跟着转动，调整压紧行程的时候不会蹭花被固定件的表面。螺杆侧面延伸出的快拆拉环是解锁操作的受力位，不需要额外的工具，只需要用手指勾住拉环向外扳动，就能带动锁头整体偏转，解除压盘对板材的压紧状态，整个解锁动作单手握持就能完成，在高空作业或者狭小空间检修的时候，不需要腾出双手操作锁具，能大幅提升检修操作的效率。

　　设计的时候特意做了安装边界的尺寸控制，底座的横向安装边长度控制在60mm以内，立式支撑臂的高度不超过45mm，压盘的直径设置为22mm，整套结构安装完成后，突出板材表面的最大高度不超过30mm，不会和周边的走线槽、设备安装架产生空间干涉。锁头的偏转行程做了限位设计，最大解锁角度控制在75度，不会因为扳动角度过大导致内部的复位弹簧出现塑性变形，长期反复使用也不会出现锁头无法回位的问题。底座的弯折位置做了加强筋冲压处理，虽然整体板材厚度只有2mm，但是弯折处的结构强度能承受不低于150N的侧向拉力，满足户外设备抗风振、防意外拉扯的使用要求。

　　在实际选型适配的时候，这套结构适合1.2mm到3mm厚度的冷轧钢板、铝合金板材的边角锁紧场景，压盘的压紧行程可以通过底部的调节螺母做正负5mm的调整，能够抵消板材厚度公差、密封胶条压缩量带来的尺寸偏差，不需要针对不同厚度的板材单独开模做适配结构。锁体的金属部件全部采用不锈钢材质做表面钝化处理，底座采用喷塑工艺做户外级防护，在潮湿、盐雾的户外环境下长期使用也不会出现锈蚀卡滞的问题，相比锌合金压铸的同类锁具，抗冲击性能更好，意外磕碰的时候不会出现壳体碎裂的情况。

　　很多结构设计人员在做边角锁紧结构的时候，容易忽略锁具安装时的避让问题，要么是锁体突出过多影响设备整体外观，要么是锁紧力不足导致密封不严，这套结构在设计的时候就把安装位选在直角拼接的阴角位置，外露的操作件只有底部的快拆拉环，设备外观面看不到明显的锁具凸起，整体一致性更好，同时压盘的压紧力方向垂直于被压紧板材表面，锁紧的时候不会产生侧向的分力，不会把板材顶得出现错位变形，配合密封胶条使用的时候，能保证整圈胶条的压缩量均匀，达到IP65级别的防护要求。
