仿真人手部结构三维造型设计

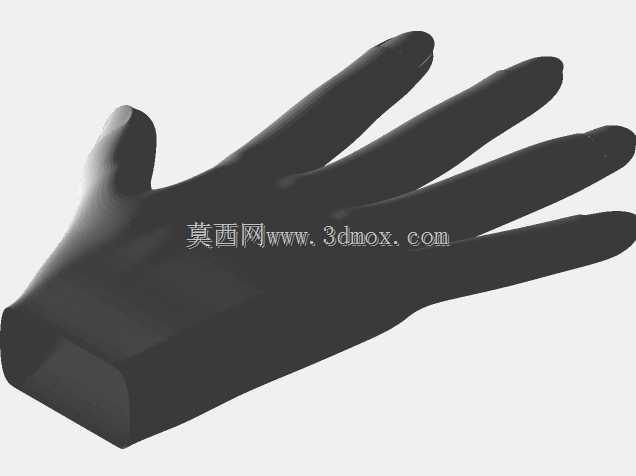

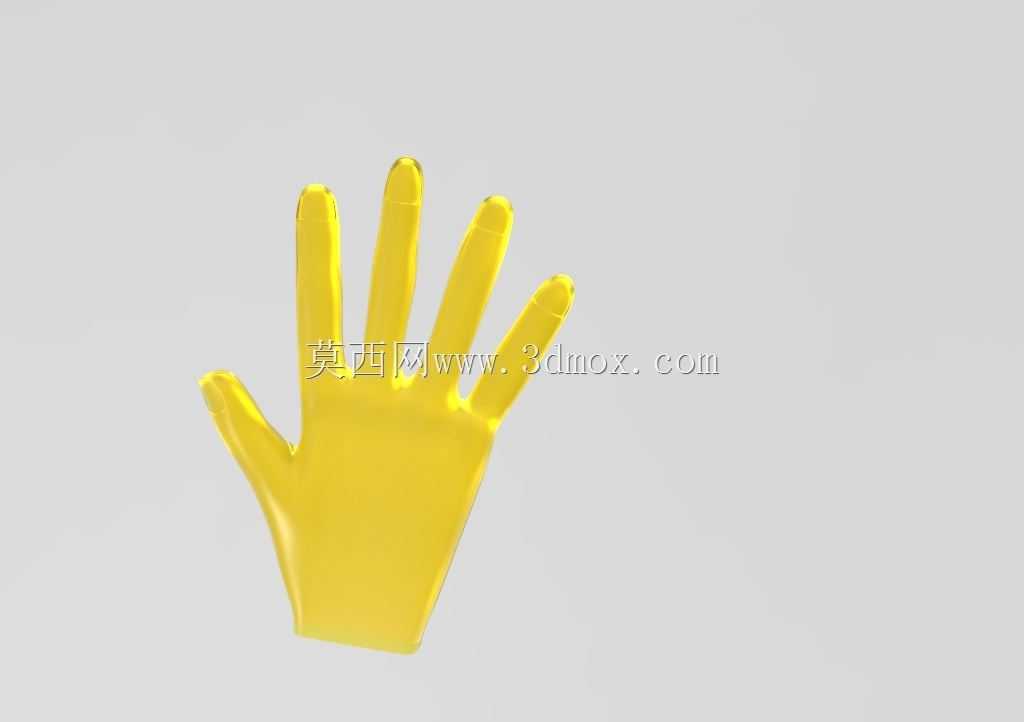

　　这款手部三维造型的设计，最初是为了适配仿生机械手的末端执行器外形验证、医用假肢的外观匹配以及人机交互设备的接触端结构校核场景，在做结构设计的时候，没有直接照搬真人手部的复杂曲面冗余细节，而是先提取了手部的核心轮廓边界：从腕部截面到五指指尖的整体伸展姿态下，横向最大宽度控制在85mm区间，纵向从腕部底端到中指指尖的总高度为180mm，腕部的安装对接截面做了平整化处理，预留了直径40mm的标准对接法兰位，方便后续和不同的驱动基座、假肢连接端做装配匹配，不需要额外再做曲面修型就能直接完成安装边界的对齐。

　　在功能特性的考量上，这个造型首先还原了人手自然伸展状态下的指节比例，每根手指的三节指段长度差按照真人手部的1:1比例做了还原，拇指的外展角度设置为42度，和手掌平面形成自然的夹角，既符合日常人手放松状态下的姿态，也能在后续做结构拆分的时候，给每根手指的关节驱动机构预留足够的内部空腔，不会出现曲面干涉的问题。整个手掌部分的曲面做了顺滑过渡处理，掌心位置保留了自然的凹陷弧度，在做抓取模拟的时候，这个弧度可以和常见的圆柱形、方形被抓取物形成更好的贴合面，减少接触应力集中的问题，指腹位置也做了微凸的弧面处理，模拟真人指腹的接触形态，后续如果要在表面包覆硅胶类的柔性接触层，这个基础曲面可以直接作为包覆层的内支撑面，不需要再做二次曲面重构。

　　设计思路上没有追求极致的解剖学细节还原，而是偏向工程应用的实用性：比如指节位置的曲面没有做真人皮肤的纹理褶皱，而是保留了光滑的连续曲面，一方面是方便后续开模或者3D打印的时候减少支撑结构的使用，降低加工难度，另一方面光滑的曲面在做装配公差校核的时候，更容易测量各个位置的实际尺寸偏差，不会因为纹理细节影响尺寸检测的精度。腕部的对接位置特意做了10mm长度的直段定位面，和对接基座装配的时候，这个直段可以起到径向定位的作用，不需要额外做定位销就能保证装配的同轴度，对接面的边缘做了R2的圆角处理，避免装配的时候出现锐边刮擦的问题，也能减少应力集中，提升连接位置的结构强度。

　　从实际应用场景来看，这个造型可以直接作为假肢外壳的基础母模，在其内部预留的空腔里可以布置肌电传感器、驱动拉线或者微型舵机，外部曲面直接和人体残肢的接受腔做匹配，不需要再重新做外形扫描；在仿生机械手的研发场景里，这个造型可以作为末端执行器的外覆盖件，安装在机械手指的驱动结构外部，既可以起到防护内部结构的作用，也能让机械手的外形更接近真人手部，提升人机交互过程中的接受度；在人机工程学的验证场景里，这个手部模型可以用来做手柄、控制面板、手持工具的握持适配测试，通过模拟人手的握持姿态，校核工具的手柄尺寸、按键位置是否符合人手的操作范围，提前发现设计中存在的操作干涉问题。

　　在尺寸边界的设定上，所有手指的指尖位置都做了R3的圆角处理，避免尖锐的边角在交互过程中造成划伤，相邻手指之间的间隙最小处保留了3mm的距离，在后续做关节活动模拟的时候，不会出现手指之间的运动干涉，手掌的厚度从腕部位置的30mm逐步过渡到指尖位置的12mm，符合真人手部的厚度变化规律，整体的重量如果采用树脂材料3D打印的话，控制在120g以内，不会给驱动机构带来过大的负载，腕部的对接法兰位预留了4个M3的螺丝孔位，孔位分布在直径32mm的圆周上，属于通用的小型连接件安装标准，可以和市面上常见的微型舵机输出盘、假肢连接基座直接适配，不需要额外做转接件的设计。整个造型的曲面全部采用G2连续过渡，没有出现尖角、碎面的问题，在做有限元分析的时候，可以直接导入网格划分软件，不需要做大量的几何修复工作，提升后续仿真分析的效率。
