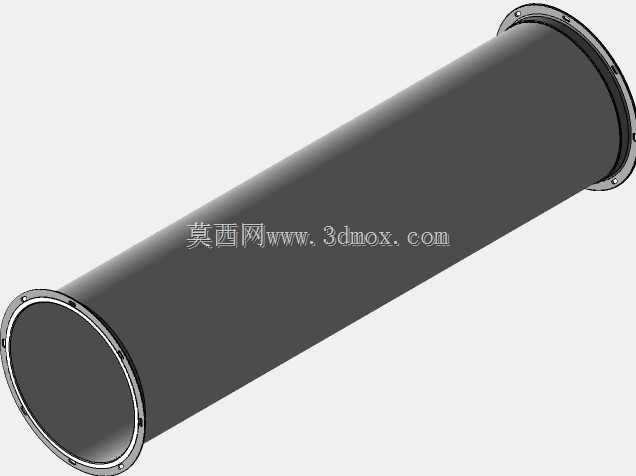

大口径圆形法兰连接吸入风管结构

　　在工业通风除尘、废气收集、工艺送风系统的管路布局中，吸入风管是前端负压捕集段的核心导流构件，这类构件的设计合理性直接决定整套通风系统的沿程阻力损失、捕集口风速均匀性以及长期运行的密封可靠性。不同于常规直缝焊接风管的通用设计，本次呈现的吸入风管采用两端带整体安装法兰的直筒结构，适配管径范围覆盖d80到d1600的多规格选型需求，可直接对接不同风量等级的通风机入口、吸尘罩出口或者车间主干通风管路，无需额外制作过渡连接段，能大幅减少现场安装的焊接与打磨工作量。从结构设计逻辑来看，这款风管的筒体采用等径直筒构型，没有设置变径或者弯头结构，核心作用是在负压吸入段提供稳定的流道，避免因截面突变产生局部涡流，

　　减少气流携带的粉尘在管内壁沉积的概率——这一点在木工车间除尘、焊接烟尘收集、粮食加工输送等含尘气流场景下尤为重要，一旦管内存在涡流死区，粉尘长期堆积不仅会缩小通流截面提升风阻，还存在粉尘阴燃引发安全事故的隐患。两端的法兰采用与筒体一体化卷制或者满焊连接的结构，法兰盘上预设均匀分布的螺栓安装孔，安装时只需在对接法兰之间添加密封橡胶垫，穿入螺栓紧固即可实现密封连接，相比传统的插接式风管连接，法兰连接的密封性能更稳定，即使在系统风压波动、管路存在轻微振动的工况下，也不会出现接口漏风导致负压损失的问题。在安装边界的适配性上，该系列风管的单节长度可根据现场管路布局灵活调整，法兰的螺栓孔位参数完全匹配通用通风管路的法兰标准，

　　不管是对接PP材质的塑料风管、镀锌钢板风管还是不锈钢工业风管，都能实现孔位对齐，不需要现场重新钻孔。设计过程中充分考虑了不同应用场景的壁厚选型：针对小口径d80-d300的规格，筒体壁厚可根据输送介质的磨损性选择0.5-1.2mm的板材，适配普通排风、新风输送等低磨损场景；针对d800-d1600的大口径规格，适当提升筒体壁厚至1.5-3mm，同时在法兰与筒体的连接位置增加三角加强筋，避免大口径风管在高负压工况下出现筒体吸瘪、法兰变形的问题。从实际使用场景出发，这类吸入风管通常布置在通风系统的最前端，直接连接产尘点的吸尘罩或者工艺设备的排风口，气流从前端捕集口进入风管后，沿直筒段平稳流向后续的过滤设备或者风机入口，

　　光滑的内壁可以最大限度降低气流与管壁的摩擦阻力，帮助系统在匹配风机功率下达到设计的捕集风速，避免因风速不足导致粉尘在管内沉降。在三维建模过程中，结构设计人员严格按照通风管路的安装规范还原了法兰的孔位分布、筒体的圆度公差以及法兰端面与筒体轴线的垂直度要求，确保模型导出的工程图可以直接用于板材下料、卷圆焊接、法兰钻孔等加工工序，不需要二次调整尺寸参数。对于需要搭建整套通风系统三维布局的工程师来说，这个模型可以直接导入装配体中，对接不同的管路附件，提前校验管路安装的空间干涉问题，模拟不同管径下的风速分布情况，为后续的风机选型、管路阻力计算提供准确的模型基础。不同于民用建筑的通风管道，工业场景下的吸入风管需要长期承受负压、含尘气流冲刷以及偶尔的温度波动，因此在结构设计时特意规避了容易积尘的拼接缝隙，所有筒体焊缝都做了内壁打磨处理，保证内壁光滑无凸起，减少粉尘附着的点位；法兰的密封面采用平整车削加工，确保安装后密封垫受力均匀，不会出现局部漏风的情况。在设备配套场景中，这类风管还可以直接配套在除尘设备、废气处理设备的入口段，作为设备与现场管路的连接过渡段，统一的法兰标准让设备出厂时就能预焊匹配的法兰，现场安装时只需完成螺栓紧固即可，大幅缩短现场施工的周期。
