带侧挡可调支架袋式输送设备结构

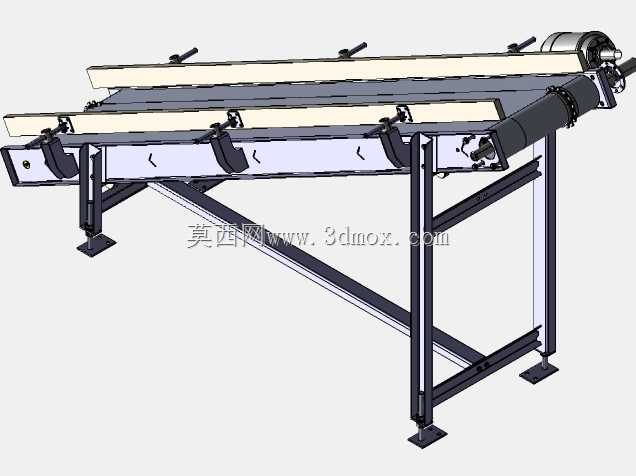

　　在包装车间、仓储分拣线、散料加工工位的物料转运环节，这类带侧挡的袋式输送设备是衔接前后工序的核心中转载体，主要用于袋装成品、成件包装物、规则块状物料的水平或小倾角输送，避免物料在输送过程中从皮带侧边滑落，适配袋装粮食、袋装日化品、袋装工业配件等多种成件物料的转运需求，相比普通平皮带输送机，侧挡结构的加入大幅降低了软包装物料输送过程中的跑偏、掉落概率，减少工位间的物料捡拾人工成本。从结构设计逻辑来看，该设备采用分段式机架设计，主体支撑腿采用方管焊接结构，底部配置可调脚杯，可根据现场安装地面的平整度调整支腿高度，单支腿调节行程覆盖常规车间地面的高低差范围，安装时无需额外做地面预埋处理，仅需将脚杯与地面接触压实即可完成初步固定，

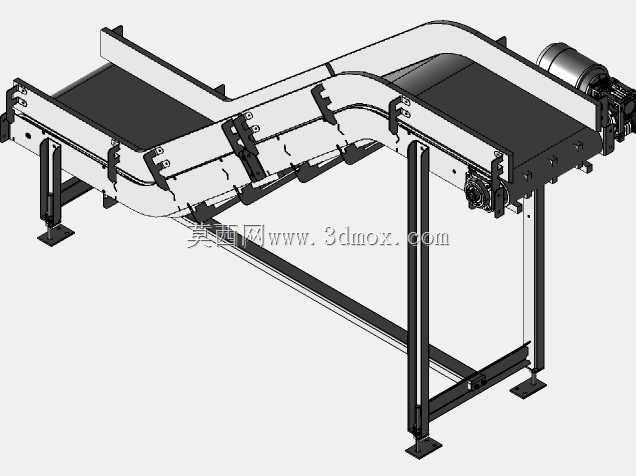

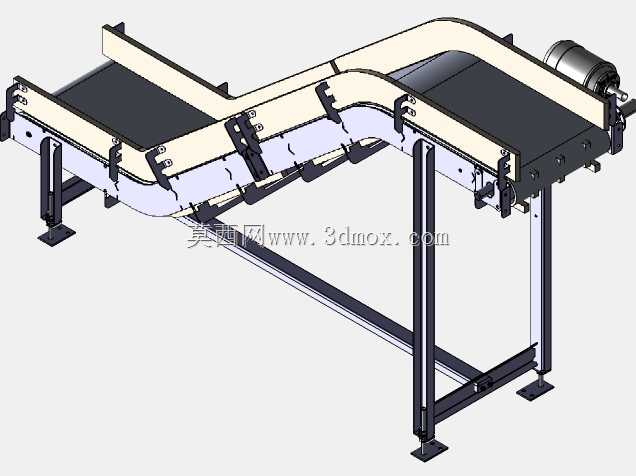

　　适配厂房内临时布线、工位调整后的快速移位重装需求。机架上部的皮带承载段采用两侧平行梁结构，侧挡通过快拆式夹座固定在侧梁上，夹座采用螺栓锁紧结构，可根据输送物料的袋体宽度调整两侧挡边的间距，调整范围覆盖常规10kg到50kg袋装物料的宽度尺寸，无需更换侧挡部件即可适配多规格物料的输送需求，夹座的锁紧螺栓采用外露式设计，现场调整时仅需常规扳手即可操作，无需专用工装。设备的驱动端采用端部滚筒驱动结构，驱动滚筒外包胶处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑现象，从动端配置张紧调节结构，通过调整从动滚筒的轴向位置来张紧皮带，张紧行程预留了皮带长期使用后的拉伸余量，日常维护时仅需定期检查张紧度即可，无需频繁裁剪皮带。

　　皮带下方间隔布置了多组托辊，托辊采用薄壁钢管配密封轴承结构，转动阻力小，可减少皮带运行过程中的下挠变形，保证输送面的平整度，避免袋装物料在输送过程中出现倾斜、卡滞。设备的整体宽度控制在常规车间通道的通行允许范围内，长度可根据工位间距进行模块化拼接，单段标准长度适配多数中小型生产车间的工位布局，安装时可根据现场空间调整驱动端的左右位置，适配不同方向的出料走线需求。从建模细节来看，该结构完整还原了焊接机架的焊缝位置、夹座的锁紧结构、脚杯的调节螺纹、滚筒的轴承安装位等细节，所有配合面均按照实际装配公差预留了间隙，可直接用于结构校核、非标改型的参考基础，针对不同输送载荷的需求，可通过调整方管机架的壁厚、托辊的排布密度、

　　驱动电机的功率来适配不同的输送能力，侧挡的高度也可根据物料的堆高情况更换对应尺寸的挡条，无需改动主体机架结构。在实际选型应用中，这类设备常与包装机、封箱机、码垛机械手等设备衔接，组成完整的包装输送产线，安装时需保证设备整体的水平度偏差在允许范围内，避免皮带长期跑偏磨损，日常运维中需定期清理皮带与托辊之间夹杂的物料碎屑，检查夹座的锁紧螺栓是否松动，保证侧挡的固定可靠性，针对有一定倾角的输送场景，可在皮带表面增加防滑纹结构，提升物料输送的稳定性，该结构的模块化设计也大幅降低了备件的储备成本，易损件均采用通用标准件，现场更换无需返厂处理。
