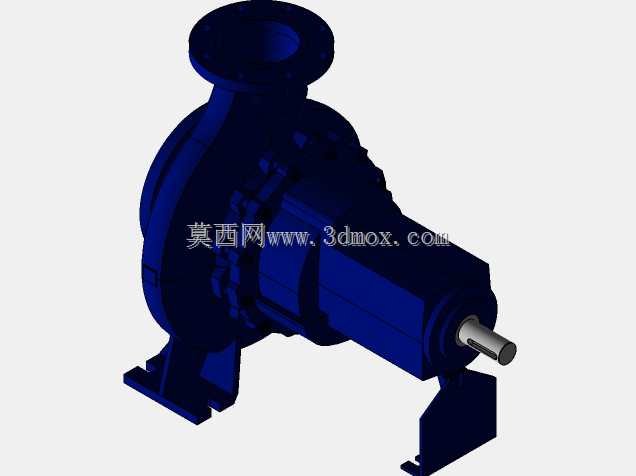

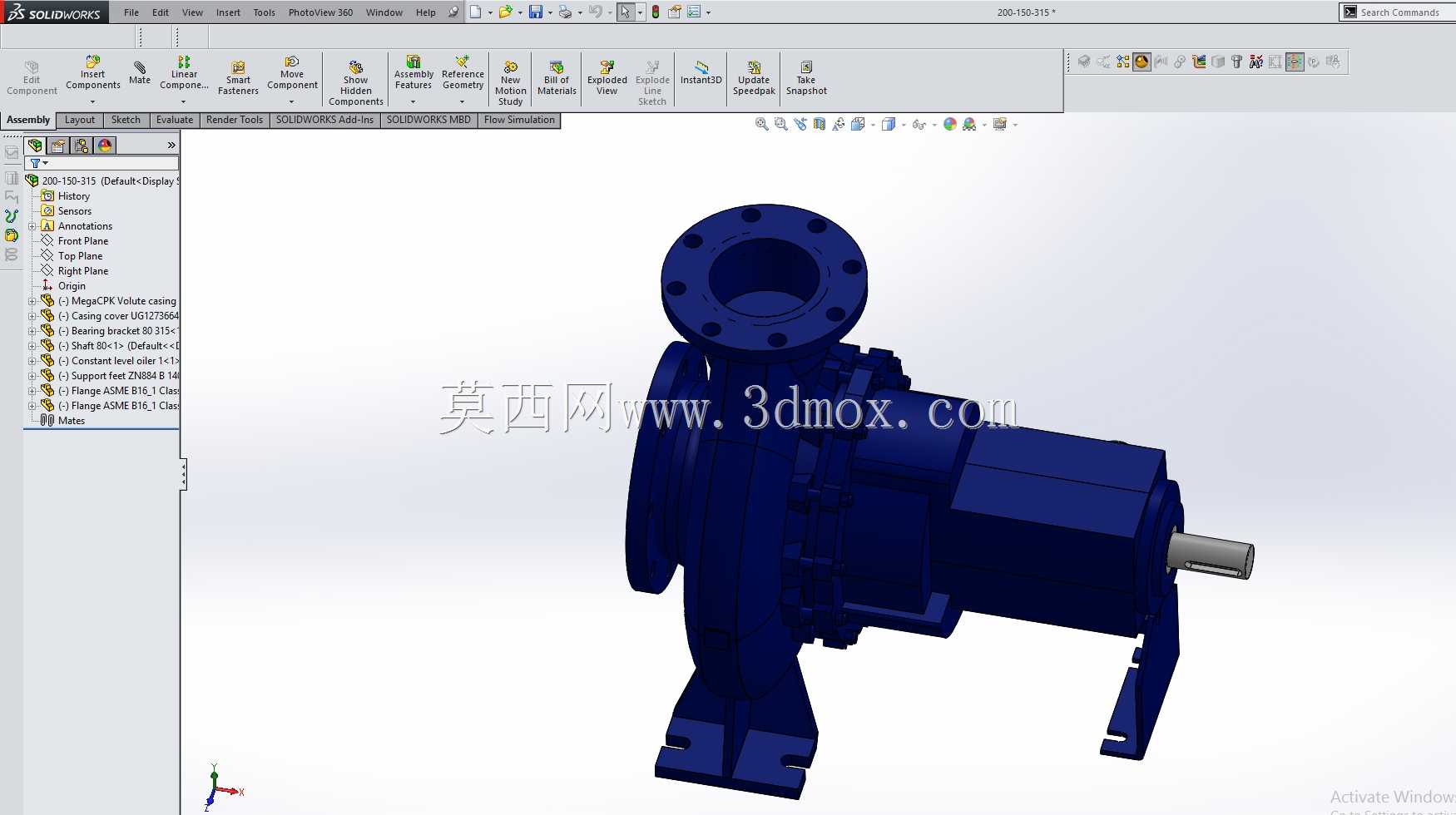

端吸式离心泵三维结构设计模型

　　建模时完整还原了蜗壳截面从隔舌位置开始沿叶轮旋转方向逐渐扩大的流道形态，这种结构可以将叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的水力冲击与涡流损失，隔舌位置的间隙控制在合理区间，既避免叶轮旋转时与泵壳发生刮蹭，也能减少流体回流造成的容积损失。叶轮采用闭式结构，前后盖板之间布置扭曲叶片，叶片型线按照流体在叶轮内的流动轨迹设计，建模时还原了叶片进口边的前伸结构，能够降低流体进入叶轮时的冲击损失，提升泵的运行效率；叶轮与泵轴之间采用键连接传递扭矩，轴端设置锁紧螺母防止叶轮运行时发生轴向窜动，叶轮前后盖板外侧还设置了密封环配合面，与泵体上的密封环形成小间隙配合，减少高压流体向低压侧的泄漏。泵轴采用阶梯轴结构，在民用供水、工业循环水输送、暖通空调水循环、化工介质输送等诸多场景里，端吸式离心泵都是应用覆盖面极广的流体输送设备，这类泵依靠叶轮旋转产生的离心力完成流体增压，相比容积式泵结构更紧凑，流量平稳无脉动，适配大流量中低扬程的输送需求，是给排水系统、生产工艺循环回路里的核心动力部件。本次建模的端吸离心泵采用卧式单级单吸结构，整体布局遵循常规端吸泵的经典排布：轴向吸入接口位于泵体前端，采用法兰连接形式，法兰面预留标准螺栓孔位，可直接对接同通径的工艺管路，无需额外转接结构；径向排出接口位于泵体顶部方向，同样采用法兰连接，出口法兰的压力等级与入口保持一致，保障管路连接的承压匹配性。泵体部分采用蜗壳式流道设计，

　　轴段直径根据受力情况分段变化：安装叶轮的轴段直径较小，依次过渡到机械密封安装段、轴承安装段、联轴器连接段，各轴段之间设置退刀槽与轴肩定位结构，保障各零部件安装时的轴向定位精度；轴承部分采用深沟球轴承与角接触球轴承组合的支撑形式，靠近叶轮侧的轴承主要承受径向力，靠近联轴器侧的轴承同时承受径向力与残余轴向力，轴承外侧设置轴承箱结构，预留润滑脂加注空间，同时设置防尘密封结构，避免外界粉尘进入轴承磨损滚道。轴封位置采用机械密封结构，建模时还原了动环、静环、弹簧、密封圈等核心部件的装配关系，相比填料密封，机械密封的泄漏量更小，使用寿命更长，适配多数清洁介质的输送场景，若输送含颗粒介质也可通过更换密封结构快速适配。泵脚与泵体采用一体化铸造结构，

　　两个支撑脚位于泵体下方，预留地脚螺栓安装孔，安装时可通过调整垫铁找平泵体，保障泵轴与驱动电机轴的同轴度，避免联轴器偏载造成的振动与轴承过早损坏；泵体与轴承箱的连接采用止口定位，螺栓紧固的形式，止口配合可保障装配时泵轴与泵体流道的同轴度，减少叶轮与泵壳的偏心造成的径向力不平衡。从安装边界来看，该泵的入口法兰中心高、泵脚安装孔的孔距尺寸均遵循行业常用规格，可直接替换同参数的同类型端吸泵，无需改动现有管路与安装基础；整体外形尺寸紧凑，泵体与电机采用联轴器直连的传动形式，相比带传动结构传动效率更高，占地面积更小，适合在空间受限的泵房内布置。建模过程中对所有配合面都做了公差适配的结构预留，比如法兰密封面的凸台结构、轴承与轴的配合段长度、

　　机械密封的安装定位尺寸，都按照实际加工装配的要求进行还原，没有出现结构干涉或者装配间隙不合理的问题；对于铸造圆角、拔模斜度等工艺结构也做了相应体现，模型可直接用于装配干涉检查、安装布局模拟、教学演示等场景，也可作为同类型泵产品改型设计的基础模型，通过调整叶轮直径、流道截面尺寸即可快速适配不同的流量扬程参数需求。在实际选型应用中，这类端吸泵可根据输送介质的特性更换过流部件材质，比如输送清水时采用普通铸铁材质，输送腐蚀性介质时可更换为不锈钢材质，模型中各过流部件为独立装配体，可快速替换材质对应的零件结构，无需整体重构模型；泵体上预留的排气螺塞、放水螺塞位置也在模型中做了还原，实际使用时可通过排气螺塞排出泵腔内的空气，避免气缚现象影响泵的正常启动，停机时可通过放水螺塞排空泵腔内的残留介质，防止冬季冻裂泵体或者残留介质沉积堵塞流道。
